Sensor de Pressão IFM PY2094 com Display e IO-Link

Pré-visualizar: PY2094 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 10 bar Display IO-Link

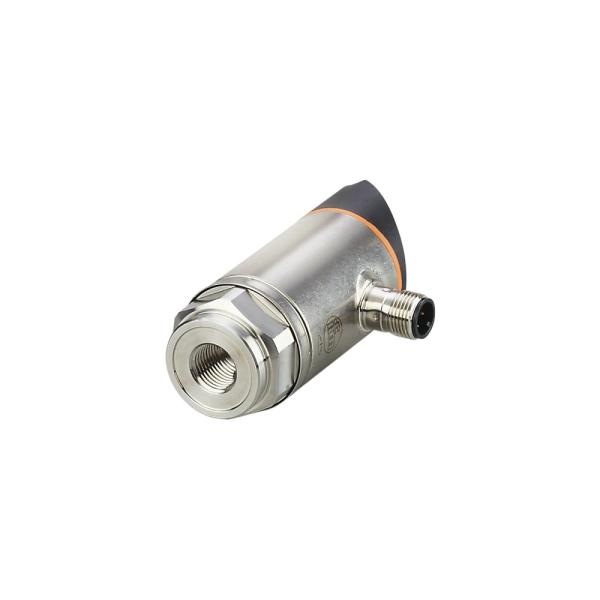

PY2094 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 10 bar Display IO-Link

Imagem meramente ilustrativa

R$ 5.056,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PY2094
EAN: 4021179313483
NCM do produto: 90262090

Destaques do Produto Faixa de Medição -1 a...mais

Fechar menu

Saiba mais sobre: "PY2094 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 10 bar Display IO-Link"

Destaques do Produto

Faixa de Medição

-1 a 10 bar

Conexão

G 1/4 Interna

Comunicação

IO-Link / Analógica / Digital

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PY2094 IFM - Sensor de Pressão com Display -1 a 10 bar IO-Link

O sensor de pressão eletrônico IFM PY2094 é projetado para o monitoramento preciso de pressão relativa em sistemas hidráulicos e pneumáticos. Com uma faixa de -1 a 10 bar e uma célula de medição cerâmica robusta, ele oferece alta durabilidade. Inclui display alfanumérico integrado e comunicação versátil via IO-Link, sinal analógico e saídas digitais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PY2094
Faixa de Pressão	-1 a 10 bar
Conexão	G 1/4 Interna
Display	4 Dígitos, Vermelho/Verde
Interface	IO-Link / Analógico
IP Rating	IP 65/67
Material	Inox 316L / Cerâmica
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos industriais
Monitoramento de fluidos de refrigeração
Automação de processos com necessidade de IO-Link
Aplicações em máquinas operatrizes

⚠ Considere outro se precisa de:

Meios agressivos que corroem Cerâmica (Al2O3) ou FKM
Aplicações com pressões de surto superiores a 75 bar
Ambientes com radiação nuclear ou vácuo profundo (além de -1000 mbar)
Instalações sem vedação compatível com rosca G 1/4

APLICAÇÕES E USO

Monitoramento de pressão em circuitos hidráulicos industriais
Controle de pressão em sistemas pneumáticos
Sistemas de refrigeração e lubrificação
Monitoramento de vácuo em aplicações de manuseio

COMO ESCOLHER

Antes de comprar o PY2094 IFM - Sensor de Pressão com Display -1 a 10 bar IO-Link, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações que exigem monitoramento local através de display, precisam de integração digital via IO-Link e operam dentro da faixa de pressão de -1 a 10 bar com fluidos compatíveis com Aço 316L e Cerâmica.

Quando buscar alternativas

Busque outro modelo se a sua aplicação exigir pressões superiores a 75 bar, se necessitar de rosca de processo diferente de G 1/4 ou se o fluido de processo for incompatível com cerâmica.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Pressão
Faixa de Medição	-1...10 bar	Faixa de trabalho nominal do sensor
Resistência à Pressão	75 bar	Limite de sobrecarga sem danos permanentes
Pressão de Ruptura	150 bar	Pressão máxima antes da falha mecânica

Dados Mecânicos
Conexão de Processo	G 1/4 Rosca interna	Padrão de conexão mecânica ao sistema
Materiais	1.4404 (316L); Al2O3; FKM	Materiais em contato com o fluído
Grau de Proteção	IP 65; IP 67	Nível de vedação contra sólidos e líquidos

Dados Elétricos
Sinais de Saída	2x Digital (PNP/NPN), 1x Analógico, IO-Link	Configurações de sinal configuráveis
Tensão de Operação	18...30 V DC	Alimentação necessária para operação
Interface	IO-Link (COM2)	Comunicação digital para integração

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• 4-20mA (Analógico)

• 0-10V (Analógico)

• Digital (PNP/NPN)

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos

Processo G 1/4 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente Industrial com água/poeira (IP67)	✓	O sensor possui certificação IP67, garantindo proteção contra imersão temporária e poeira.
Monitoramento de fluidos corrosivos para cerâmica	✗	A célula de medição é de cerâmica (Al2O3) e pode ser danificada por meios incompatíveis.
Integração com CLP sem entrada IO-Link	✓	O sensor permite o uso de saídas analógicas ou digitais convencionais em modo SIO.

INSTALAÇÃO

Como instalar o PY2094 IFM - Sensor de Pressão com Display -1 a 10 bar IO-Link

Verifique se o sistema está despressurizado antes da instalação.
Certifique-se de que a vedação do processo é adequada para a rosca G 1/4.
Rosqueie o sensor manualmente e aperte com torque entre 25-35 Nm.
Conecte o cabo M12 codificação A, garantindo o encaixe firme do conector.
Ligue a alimentação elétrica (18-30V DC) e verifique o display.
Configure os parâmetros de saída via IO-Link ou botões do display conforme a necessidade.

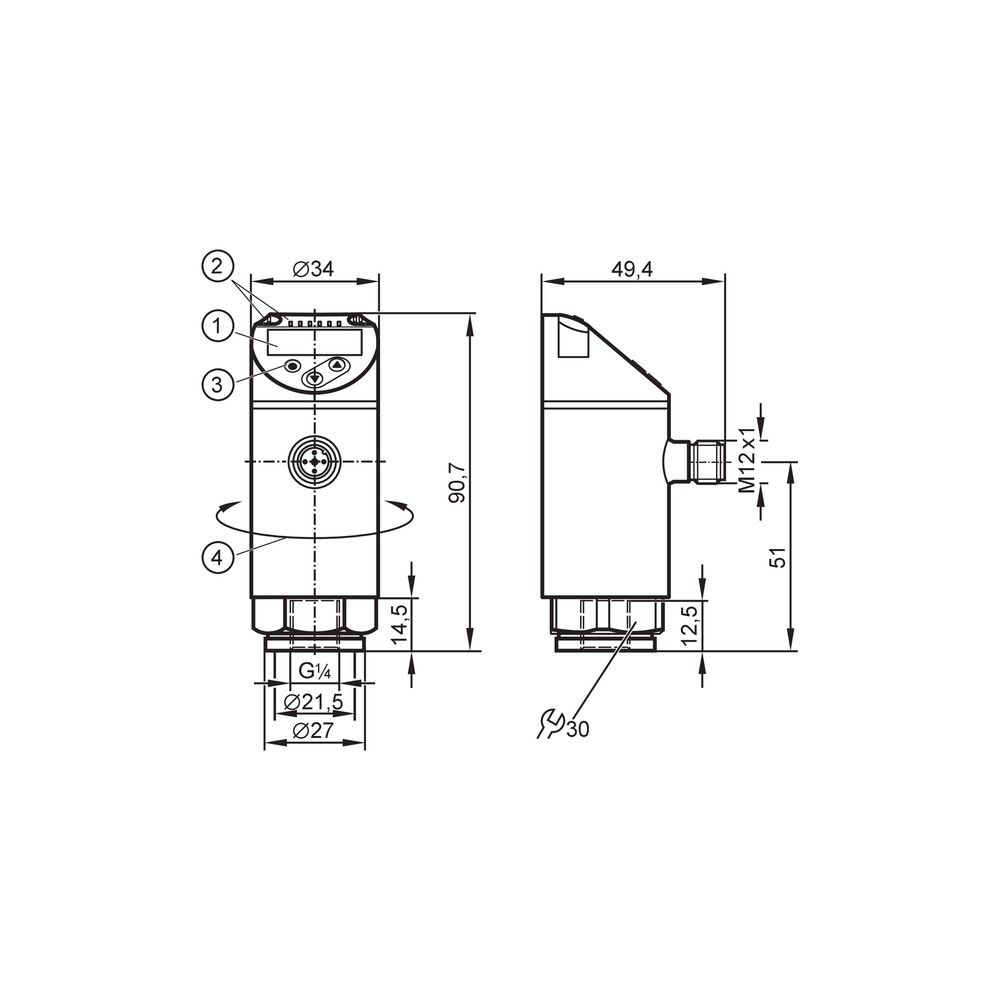

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não acende.	Tensão de alimentação incorreta ou cabo danificado.	Meça a tensão de 18-30V DC no conector M12.
Leitura de pressão instável ou deslocada.	Acúmulo de resíduos na membrana cerâmica.	Inspecione a face da célula de medição quanto a sujeira.
Saída não atua conforme esperado.	Configuração errônea do ponto de comutação ou escala analógica.	Verifique os parâmetros via software IO-Link.
Vazamento na conexão de processo.	Torque de instalação insuficiente ou vedação inadequada.	Verifique o torque de 25-35Nm e o estado do anel de vedação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PY2094 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PY2094 e para qual faixa de pressão ele é indicado?

O PY2094 é um sensor de pressão eletrônico com display, projetado para medir pressão relativa em fluidos líquidos e gasosos de -1 a 10 bar.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do sensor com conexão de processo G 1/4 interna e utiliza conexão elétrica padrão M12 de 4 pinos.

Existem restrições de compatibilidade química para este sensor?

O sensor não deve ser utilizado em aplicações que exijam compatibilidade química com meios que corroam o material da célula de medição cerâmica (Al2O3) ou a vedação em FKM.

O sensor pode ser utilizado para monitorar pressões acima de 75 bar ou medições de pressão absoluta?

Não é recomendado para pressões de pico que superem 75 bar, pois este é o limite de resistência nominal, nem para aplicações que exijam o monitoramento de pressão absoluta, visto que este modelo mede pressão relativa.

O display do meu sensor não liga, o que pode estar ocorrendo?

Se o display não estiver acendendo, verifique a integridade do cabo de conexão M12 e se a fonte de alimentação entrega entre 18 e 30V DC.

Estou notando valores de pressão inconsistentes, qual o primeiro passo para diagnóstico?

O desvio na medição pode ser causado pelo acúmulo de sedimentos na célula cerâmica; recomenda-se verificar a limpeza da câmara de medição antes de considerar a troca do equipamento.

Por que escolher este modelo com IO-Link em vez de um sensor analógico convencional?

O modelo PY2094 possui IO-Link, permitindo diagnósticos avançados e parametrização remota, enquanto modelos sem IO-Link exigem configuração manual via botões, o que pode ser menos eficiente em sistemas complexos.

Este sensor precisa obrigatoriamente de um mestre IO-Link para funcionar?

Sim, o sensor pode operar em modo SIO (Standard I/O) ou como um dispositivo IO-Link, tornando-o compatível tanto com CLPs convencionais quanto com mestres IO-Link modernos.

Qual o cuidado principal na instalação mecânica do sensor?

A instalação requer a vedação correta na rosca G 1/4; utilize torque entre 25 e 35 Nm para garantir a estanqueidade sem danificar a rosca.

Como posso verificar a procedência do sensor?

Este produto é fabricado pela IFM Electronic; a origem e o faturamento são realizados diretamente pela fabricante, garantindo a rastreabilidade técnica do item.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo parametrização remota e diagnóstico. (Ref.: Interface de comunicação)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção)

316L (1.4404)

Aço inoxidável austenítico com alta resistência à corrosão, utilizado na carcaça do sensor. (Ref.: Materiais em contato)

Célula Cerâmica

Elemento sensor capacitivo baseado em cerâmica (Al2O3), conhecido por alta estabilidade e resistência a sobrepressão. (Ref.: Elemento de medição)
