Sensor de Pressão IFM PY1707 - Display Digital IO-Link

Pré-visualizar: PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link

PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link

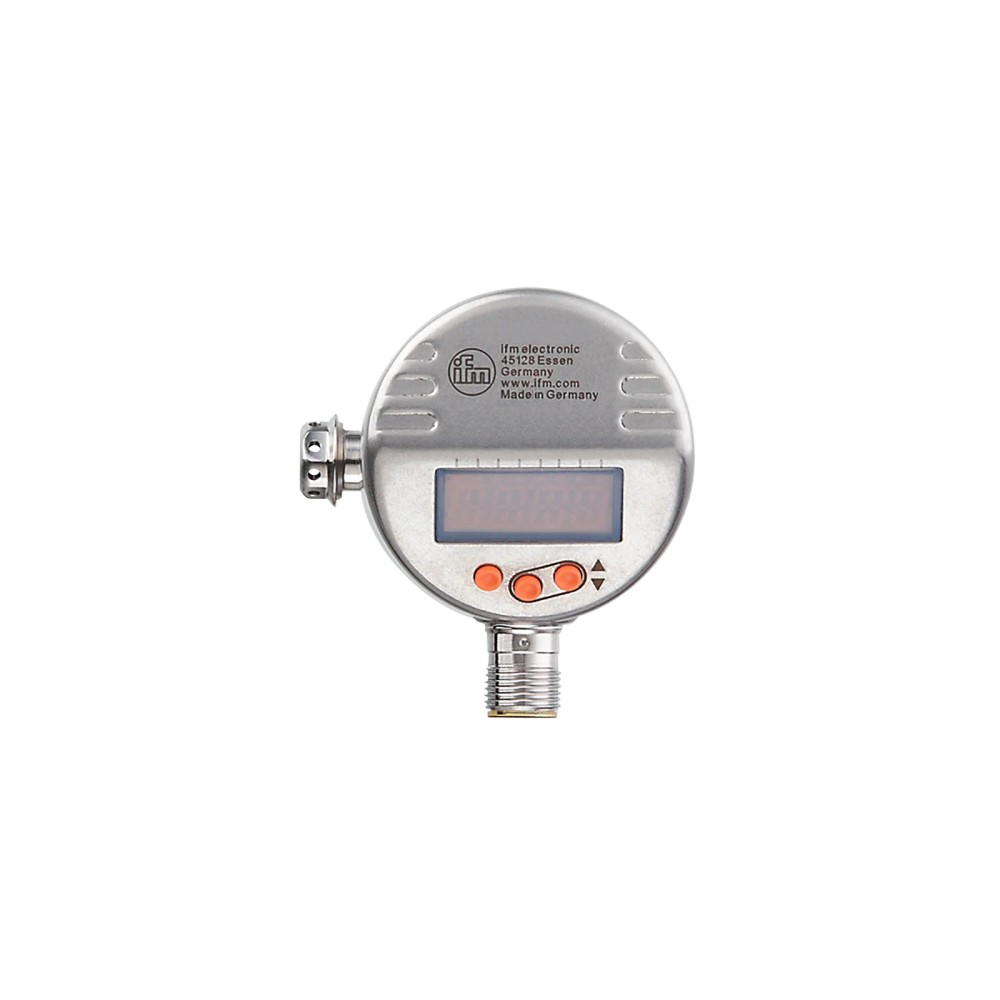

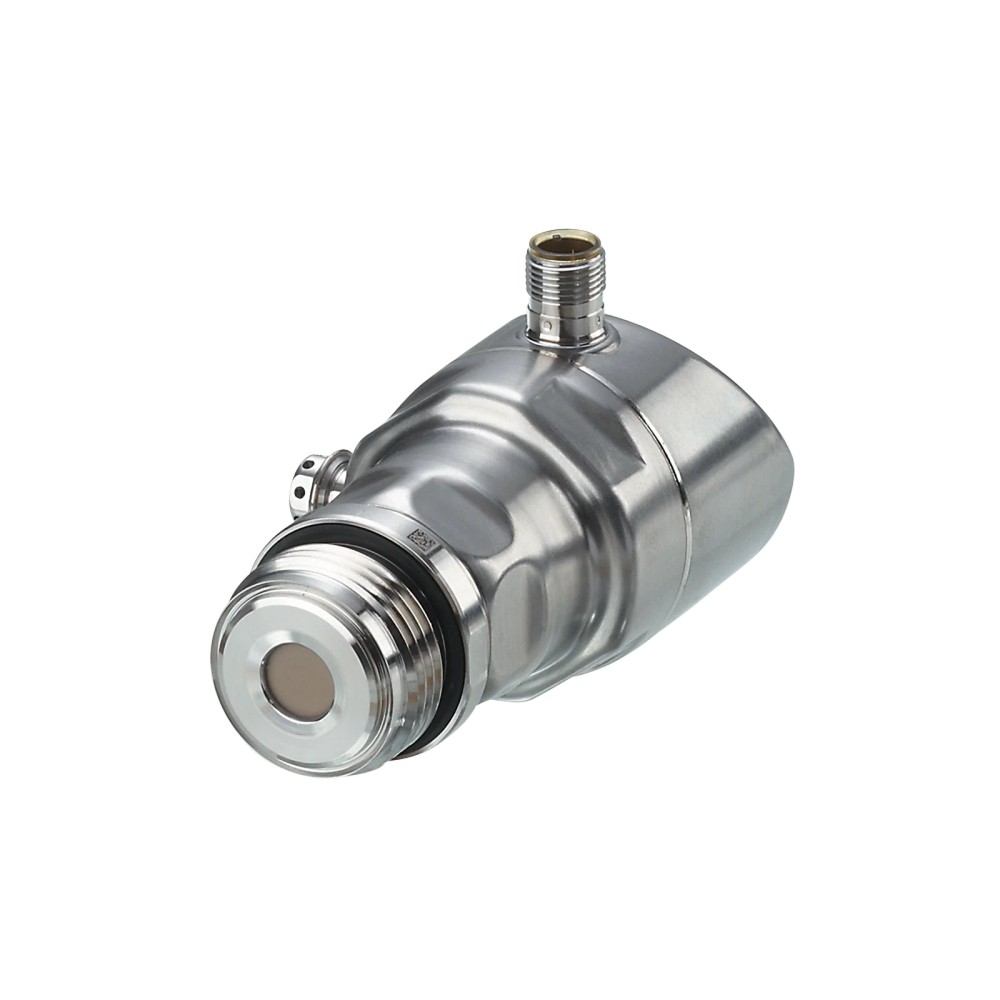

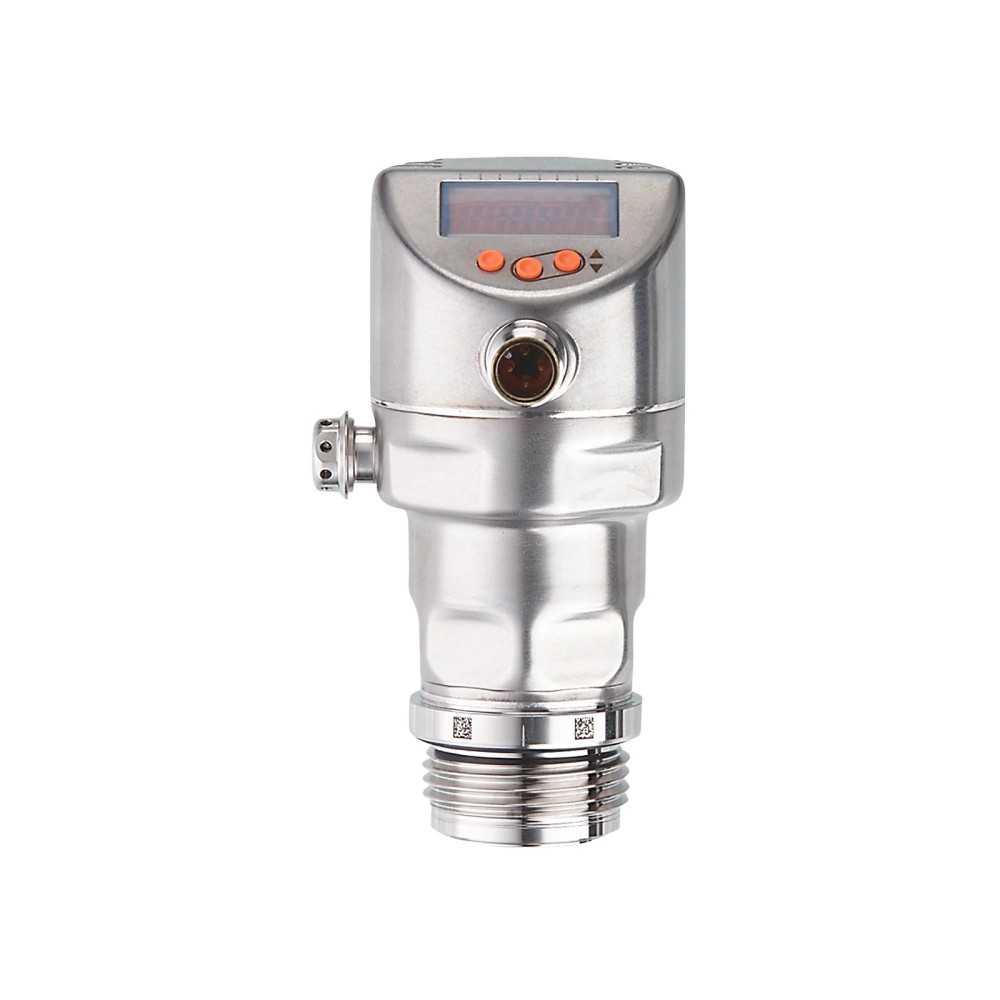

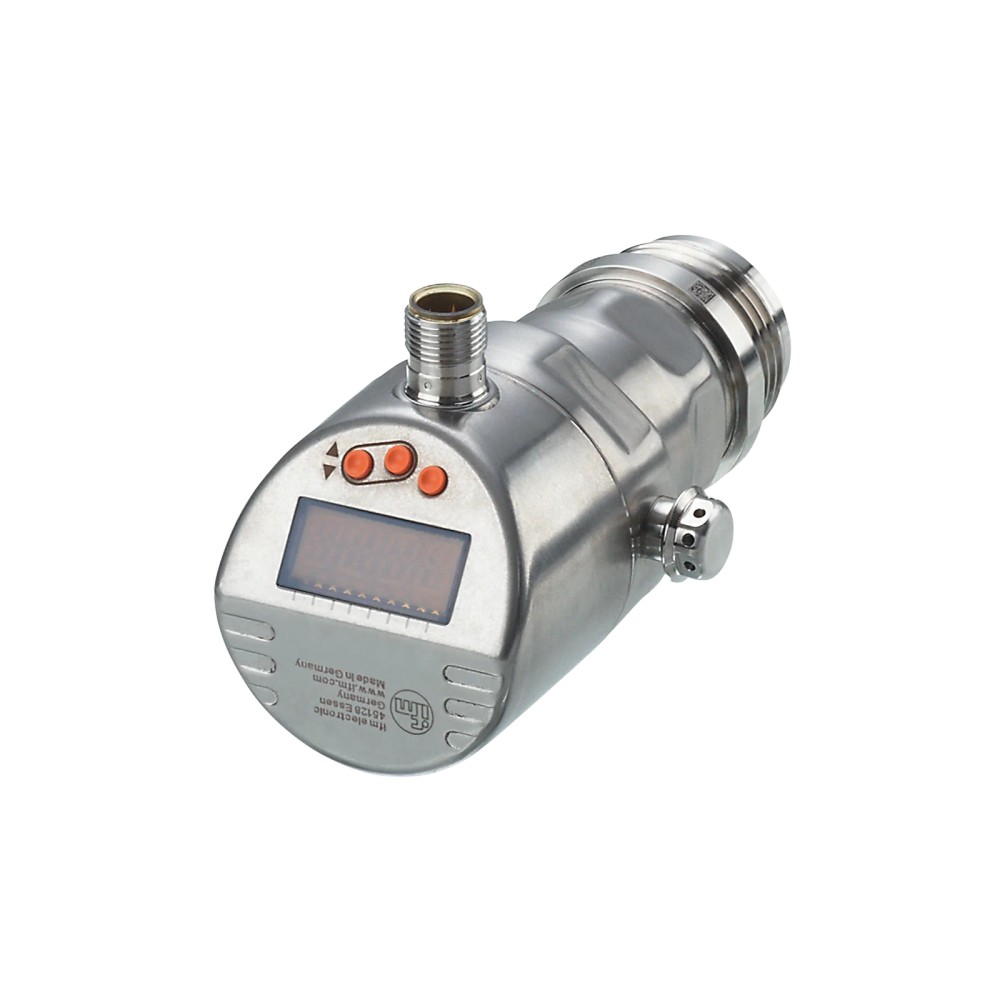

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PY1707
EAN: 4021179358446
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -50...mais

Fechar menu

Saiba mais sobre: "PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link"

Destaques do Produto

Faixa de pressão

-50 a 1000 mbar

Processo

G 1 externo Aseptoflex Vario

Saída analógica

4 a 20 mA, ajustável e invertível

Comunicação

IO-Link 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link

O IFM PY1707 é um sensor de pressão com montagem faceada e display digital integrado, destinado à medição de pressão relativa e vácuo. A faixa de medição é de -50 a 1000 mbar, com conexão de processo G 1 Aseptoflex Vario. Oferece saídas de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PY1707
Tipo de pressão	Pressão relativa e vácuo
Faixa de medição	-50 a 1000 mbar
Saídas	2 saídas digitais e 1 saída analógica; sinais de comutação, analógico e IO-Link
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Conexão elétrica	1 conector M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 150 °C
Proteção	IP 67, IP 68 e IP 69K
Dimensões	Ø 50 mm × 107 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de pressão relativa ou vácuo dentro da faixa de -50 a 1000 mbar.
Instalações que requerem montagem faceada e conexão G 1 Aseptoflex Vario.
Processos com temperatura do fluido entre -25 e 150 °C e conexão elétrica M12 compatível.
Sistemas que utilizem sinais de comutação, saída analógica de 4 a 20 mA ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja faixa de pressão necessária exceda -50 a 1000 mbar; a faixa informada do sensor não atende a esse requisito.
Instalações em que a temperatura do fluido fique fora de -25 a 150 °C.
Montagens que exijam conexão de processo diferente de G 1 Aseptoflex Vario, sem adaptador ou interface especificados no projeto.
Sistemas elétricos que não aceitem a alimentação e a configuração de saída indicadas pelo fabricante; verificar o datasheet antes da ligação.

APLICAÇÕES E USO

Aplicação indicada no cadastro: montagem faceada em processos da indústria alimentícia e de bebidas; confirmar compatibilidade do material e da conexão com o meio e os requisitos de higiene do processo.
Medição de pressão relativa em meios pastosos, sólidos, líquidos ou gasosos, desde que a faixa necessária permaneça entre -50 e 1000 mbar e a conexão de processo seja compatível.
Medição de vácuo dentro dos limites de medição especificados; a resistência contra vácuo indicada não deve ser confundida com faixa normal de medição.
Uso em linha com temperatura do fluido entre -25 e 150 °C; a temperatura ambiente informada é de -25 a 80 °C.
Possibilidade de integração a sistemas de controle que recebam sinal de comutação, corrente de 4 a 20 mA ou IO-Link; validar alimentação, carga e configuração elétrica do sistema.

COMO ESCOLHER

Antes de comprar o PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link, verifique estes pontos:

Escolha o PY1707 quando

A aplicação exigir medição de pressão relativa ou vácuo na faixa de -50 a 1000 mbar, montagem faceada com G 1 Aseptoflex Vario e leitura local pelo display. Considere também a saída e a alimentação necessárias ao sistema.

Avalie outro sensor ou uma interface quando

A pressão esperada ultrapassar a faixa de medição, a temperatura do fluido estiver fora de -25 a 150 °C ou a conexão mecânica requerida não corresponder à G 1 Aseptoflex Vario. Confirme o esquema elétrico e a parametrização no datasheet para requisitos de alimentação ou sinal diferentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PY1707	Identificação do sensor no anúncio e no datasheet.
Marca	IFM	Fabricante informado para o produto.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição funcional do produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação informada no cadastro do produto; validar os requisitos específicos de processo.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados no cadastro técnico.
Tipo de pressão	Pressão relativa e vácuo	Modos de pressão listados para o sensor.

Faixa de medição e pressão
Alcance de medição	-50 a 1000 mbar; -0,72 a 14,5 psi; -20 a 401,5 inH2O; -5 a 100 kPa	Faixa de medição nominal apresentada pelo fabricante.
Ponto de comutação SP	-49 a 1000 mbar; -0,7 a 14,5 psi; -19,5 a 401,5 inH2O; -4,9 a 100 kPa	Intervalo de ajuste do ponto de comutação.
Ponto de comutação e retorno rP	-50 a 999 mbar; -0,73 a 14,48 psi; -20,1 a 400,9 inH2O; -5 a 99,9 kPa	Intervalo de ajuste do ponto de retorno.
Distância mínima entre SP e rP	2 mbar; 0,03 psi; 0,6 inH2O; 0,2 kPa	Separação mínima configurável entre os pontos de comutação e retorno.
Resistência à pressão	10000 mbar; 145 psi; 1000 kPa	Limite de resistência à pressão informado no cadastro técnico; não é a faixa normal de medição.
Pressão mínima de ruptura	30000 mbar; 435 psi; 3000 kPa	Valor de pressão de ruptura informado no cadastro técnico; não utilizar como condição operacional.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência a vácuo indicado no cadastro técnico.
MAWP para aplicações segundo CRN	10 bar	Pressão de trabalho máxima admissível indicada para aplicações segundo CRN.

Saídas e funções
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal disponíveis conforme cadastro do produto.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Corrente da saída analógica	4 a 20 mA, invertível e com escala ajustável	Tipo e possibilidades de configuração do sinal analógico.
Saída elétrica	PNP/NPN	Função elétrica indicada no cadastro; confirmar configuração e ligação no datasheet.
Saída de comutação	Abertura/fechamento, parametrizável	Função indicada no cadastro do produto.
Corrente máxima constante da saída de comutação DC (3 fios)	100 mA	Limite de corrente informado para a saída de comutação em ligação de 3 fios.
Queda de tensão máxima da saída de comutação DC (3 fios)	2 V	Valor máximo informado para a saída de comutação em ligação de 3 fios.
Frequência de comutação DC (3 fios)	125 Hz	Frequência de comutação indicada para ligação de 3 fios.
Proteção contra curto-circuitos	Sim; por impulso	Proteção indicada no cadastro técnico.
Proteção contra sobrecarga	Sim	Função de proteção informada.
Proteção contra inversão de polaridade	Sim	Função de proteção informada.
Watchdog integrado	Sim	Recurso informado no cadastro técnico.

Precisão e desvios
Repetibilidade	< ±0,1% da duração	Informada para variações de temperatura inferiores a 10 K e turn down 1:1.
Desvio de histerese	< ±0,15% da duração	Valor informado para turn down 1:1.
Desvio de linearidade	< ±0,15% da duração	Valor informado para turn down 1:1.
Desvio de características	< ±0,2% da duração	Conforme DIN IEC EN 62828-1, incluindo erro do ponto zero e de torque, não linearidade e histerese; turn down 1:1.
Precisão do ponto de ajuste	< ±0,2% da duração	Conforme DIN EN IEC 62828-1; turn down 1:1.
Estabilidade ao longo do tempo	< ±0,1% da duração por ano	Valor informado para turn down 1:1.
Estabilização do ponto zero (IO-Link, saída analógica)	0,15% da duração	Valor informado para IO-Link e saída analógica.
Estabilização do ponto zero (display, saída de comutação)	0,2% da duração	Valor informado para display e saída de comutação.

Tempos de resposta e amortecimento
Amortecimento do valor de processo dAP	0 a 99,99 s	Intervalo de ajuste informado.
Amortecimento da saída analógica dAA	0 a 99,99 s	Intervalo de ajuste informado.
Resposta de passo da saída analógica (2 fios)	30 ms	Tempo informado para configuração de 2 fios.
Resposta de passo da saída analógica (3 fios)	7 ms	Tempo informado para configuração de 3 fios.
Tempo mínimo de resposta da saída de comutação dAP (3 fios)	3 ms	Valor informado para saída de comutação em 3 fios.
Retardo de prontidão (2 fios)	< 1 s	Tempo até prontidão informado para configuração de 2 fios.
Retardo de prontidão (3 fios)	< 0,5 s	Tempo até prontidão informado para configuração de 3 fios.

Interface e comunicação
Interface de comunicação	IO-Link	Interface digital de comunicação do sensor.
Revisão IO-Link	1.1	Revisão informada no cadastro técnico.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência indicados.

Alimentação e carga elétrica
Tensão de operação (2 fios)	20 a 30 V DC	Faixa de alimentação informada para configuração de 2 fios.
Tensão de operação (3 fios)	18 a 30 V DC	Faixa de alimentação informada para configuração de 3 fios.
Consumo de corrente (2 fios)	3,5 a 21,5 mA	Consumo informado para configuração de 2 fios.
Consumo de corrente (3 fios)	5 a 45 mA; 430 mA com corrente de carga máxima	Valores transcritos do cadastro técnico; consultar o datasheet para interpretar a condição associada ao valor de 430 mA.
Carga máxima (2 fios)	300 Ω	Carga máxima informada para configuração de 2 fios.
Carga máxima (3 fios)	(Ub - 10 V) / 21,5 mA; 650 Ω com Ub = 24 V	Limite de carga indicado para configuração de 3 fios.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada no cadastro técnico.
Classe de proteção elétrica	III	Classe informada para o sensor.

Controle de temperatura
Alcance de medição de temperatura	-25 a 150 °C; -13 a 302 °F	Faixa informada para controle de temperatura.
Precisão do controle de temperatura	±[2,5 + (0,08 × (temperatura ambiente - temperatura do meio))] K	Expressão de precisão transcrita do cadastro; consultar datasheet para a interpretação e aplicação da fórmula.
Resolução do controle de temperatura	0,2 K	Resolução informada.
Repetibilidade do controle de temperatura	±0,2 K	Valor informado no cadastro técnico.

Condições ambientais e proteção
Temperatura de operação	-25 a 150 °C	Faixa de temperatura informada no anúncio; o cadastro técnico especifica temperatura do fluido de -25 a 150 °C e temperatura ambiente de -25 a 80 °C.
Temperatura ambiente	-25 a 80 °C	Limite informado para o ambiente de instalação.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção informados; observar as condições de ensaio e instalação do fabricante.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima informada no cadastro técnico.

Materiais e dados mecânicos
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material indicado para o invólucro.
Material da conexão de processo	Aço inoxidável 1.4435 / 316L	Material indicado para a conexão de processo em contato com o fluido.
Material da célula de medição	Cerâmica, 99,9% Al2O3	Material da célula de medição informado.
Materiais adicionais	Botão: PBT; vedação do invólucro: FKM; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais listados no cadastro técnico.
Vedação em contato com o fluido	PTFE	Material informado para a vedação em contato com o fluido.
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica especificada para o processo.
Montagem	Faceada frontalmente	Tipo de montagem informado.
Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões do produto indicadas no cadastro.
Invólucro	Cilíndrico	Formato informado.
Acabamento	Metálico polido	Acabamento descrito nos dados básicos do anúncio.
Torque de aperto	35 Nm	Valor de torque indicado no cadastro; seguir instruções do fabricante na montagem.
Peso	361,8 g	Peso informado no cadastro do produto.

Display e operação
Display	Digital integrado	Indicação local do valor pelo display incorporado.
Interface de operação	Três botões de operação e configuração	Elementos de comando informados no anúncio.
Ajustes de fábrica	SP1 = 250 mbar; rP1 = 230 mbar; SP2 = 750 mbar; rP2 = 730 mbar; ASP = 0,00 mbar; AEP = 1000 mbar; dAP = 0,06 s; dAA = 0,06 s	Valores predefinidos indicados no cadastro; confirmar e ajustar conforme a aplicação.
Contatos	4 contatos, dourados	Característica do conector elétrico informada.

Identificação comercial
SKU e part number	PY1707	Código de identificação do produto.
GTIN	4021179358446	Identificador comercial informado no anúncio.
NCM	9026.20.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, COM2 a 38,4 kBaud.

• Sinal analógico de corrente 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação parametrizáveis; função elétrica PNP/NPN conforme dados do produto.

Conexões

Elétrica Conector circular metálico M12, codificação A, 4 contatos. Alimentação indicada: 20 a 30 V DC em configuração de 2 fios ou 18 a 30 V DC em configuração de 3 fios. Consultar o datasheet para atribuição dos pinos e configuração de saída.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario; montagem faceada frontalmente. A compatibilidade mecânica depende de a conexão do processo e a vedação da instalação corresponderem a essa interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link compatível com IO-Link 1.1 e COM2	✓	O sensor informa interface IO-Link, revisão 1.1 e tipo de transferência COM2 a 38,4 kBaud.
Entrada analógica de corrente configurada para 4 a 20 mA	✓	A saída analógica é de 4 a 20 mA, invertível e com escala ajustável; verificar carga e alimentação conforme o datasheet.
Ponto de instalação com conexão de processo G 1 Aseptoflex Vario	✓	Essa é a conexão de processo especificada para o produto.
Aplicação com temperatura de fluido entre -25 e 150 °C	✓	A faixa de temperatura do fluido indicada é de -25 a 150 °C.
Aplicação com temperatura de fluido acima de 150 °C ou abaixo de -25 °C	✗	A condição está fora da faixa de temperatura de fluido especificada.
Medição que requer pressão além de -50 a 1000 mbar	✗	A faixa de medição informada é de -50 a 1000 mbar.
Instalação que exige conexão de processo diferente de G 1 Aseptoflex Vario sem adaptação validada	✗	A conexão especificada não corresponde à interface mecânica requerida; a ficha não informa adaptadores compatíveis.

INSTALAÇÃO

Como instalar o PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link

Confirme no datasheet a faixa de pressão, a temperatura do fluido e a temperatura ambiente previstas para o ponto de medição.
Verifique se a conexão do processo é G 1 Aseptoflex Vario e se o arranjo mecânico permite montagem faceada.
Inspecione as superfícies de conexão e a vedação especificada para a instalação; não force a rosca nem substitua componentes sem validação.
Instale o sensor respeitando o torque de 35 Nm informado no cadastro e as instruções específicas do fabricante.
Conecte o M12 de acordo com o esquema de ligação do datasheet, considerando a alimentação e a configuração de 2 ou 3 fios.
Após energizar, confira a indicação no display, configure os pontos de comutação, a escala analógica ou IO-Link e valide a leitura em condição de processo conhecida.

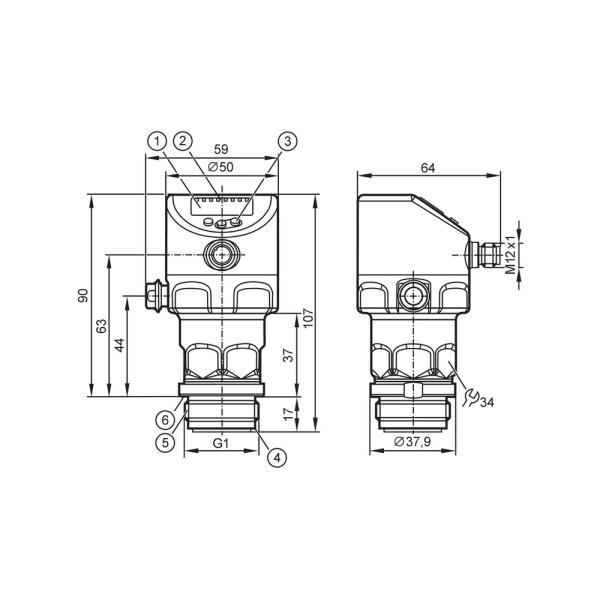

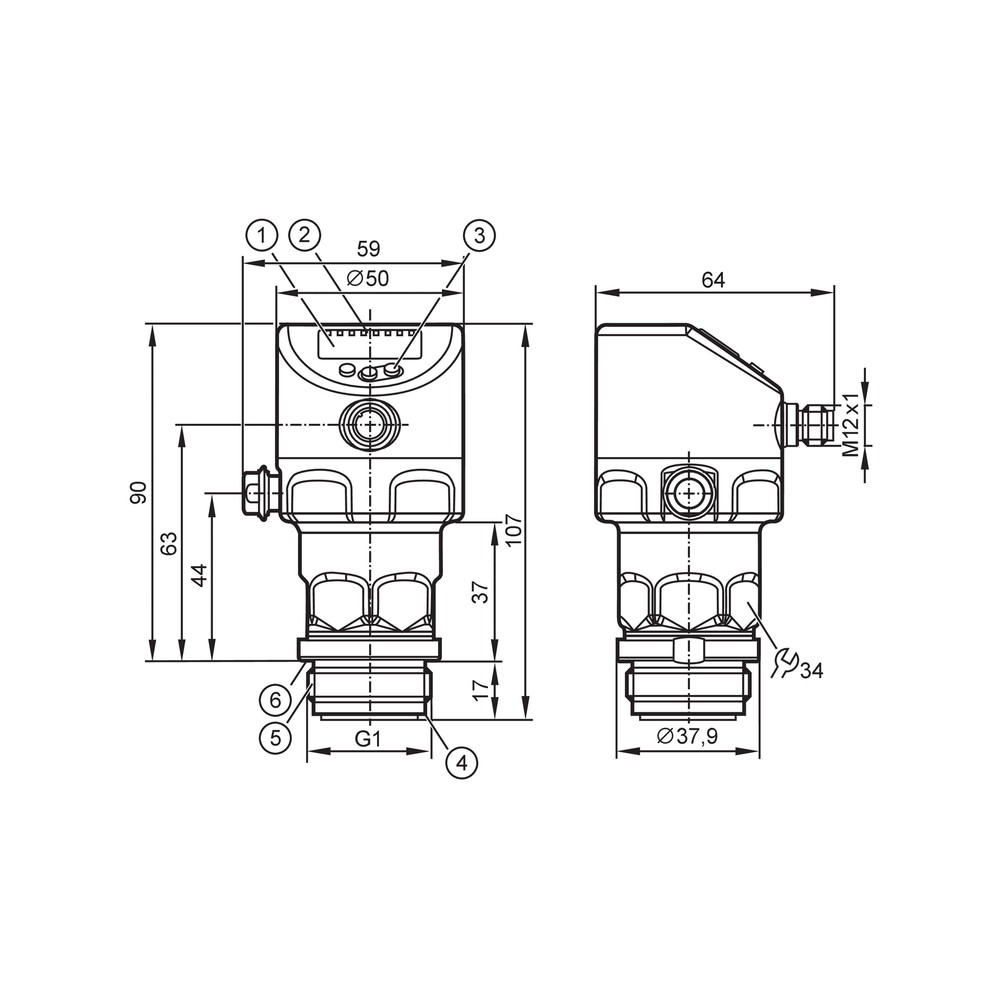

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende após a instalação.	Alimentação ausente, tensão fora da faixa aplicável ou ligação incompatível com a configuração de 2 ou 3 fios.	Meça a tensão no conector e compare-a com a faixa correspondente no datasheet; confira a pinagem M12 antes de substituir o sensor.
A saída analógica permanece em um valor inesperado ou não acompanha a pressão.	Escala analógica configurada para pontos inicial e final diferentes do processo, carga acima do limite ou ligação incorreta.	Leia os parâmetros ASP e AEP, verifique a carga do circuito e compare a ligação com o esquema do fabricante.
A saída de comutação não muda no ponto esperado.	Pontos SP/rP, função de saída ou lógica de comutação configurados de forma diferente da requerida.	Confira SP, rP e a função parametrizada no display ou via IO-Link; valide também o estado da saída e a ligação PNP/NPN.
A leitura apresenta desvio ou instabilidade em relação ao processo.	Condição de pressão fora da faixa, amortecimento configurado, montagem ou conexão de processo inadequada, ou diferença entre a referência de medição e o processo.	Compare a leitura com uma referência adequada, confira faixa e amortecimentos dAP/dAA e inspecione a montagem e a vedação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PY1707 em português (Datasheet) Desenho em escala IFM PY1707 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PY1707 e para quem ele serve?

É um sensor de pressão faceado com display digital e comunicação IO-Link, destinado a aplicações que requerem medição de pressão relativa ou vácuo. O cadastro indica montagem em processos da indústria alimentícia e de bebidas.

Quais sinais e protocolo o sensor disponibiliza?

O produto oferece sinais de comutação, sinal analógico de 4 a 20 mA e IO-Link 1.1. A ficha indica duas saídas digitais e uma saída analógica.

O produto acompanha cabo M12 ou acessórios?

A ficha não lista acessórios inclusos nem informa a inclusão de cabo. Confirme o conteúdo fornecido com o vendedor antes de especificar a instalação.

Ele serve para medir pressões acima de 1000 mbar?

Não para medição normal acima da faixa especificada, que vai até 1000 mbar. A resistência à pressão indicada é um limite distinto e não amplia a faixa de medição.

Posso usar o PY1707 com fluido acima de 150 °C?

Não, a faixa informada para temperatura do fluido é de -25 a 150 °C. Para condições fora desse intervalo, selecione um sensor cuja especificação cubra a temperatura do processo.

O sensor está alimentado, mas o display não liga; o que verifico antes de trocar?

Verifique a tensão de alimentação e a pinagem M12 conforme o esquema do fabricante. Considere também se a ligação corresponde à configuração de 2 ou 3 fios.

A saída de 4 a 20 mA não corresponde à pressão; o que devo conferir?

Confira a configuração dos pontos ASP e AEP e a carga do circuito. Verifique também se a ligação e a alimentação estão de acordo com o datasheet.

Quando escolher o PY1707 em vez de um sensor sem IO-Link?

Escolha o PY1707 quando forem necessários display integrado, sinais de comutação, saída de 4 a 20 mA e comunicação IO-Link. A seleção ainda precisa atender à faixa de pressão e à conexão G 1 Aseptoflex Vario.

O que preciso verificar antes de instalar o sensor na linha?

Confirme a conexão G 1 Aseptoflex Vario, a compatibilidade da instalação com montagem faceada e os limites de pressão e temperatura. Use o desenho dimensional e o datasheet para conferir montagem, ligação e torque.

Este sensor precisa de uma fonte específica?

A ficha informa alimentação de 20 a 30 V DC em configuração de 2 fios ou 18 a 30 V DC em configuração de 3 fios. A pinagem e a configuração adequadas devem ser conferidas no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para parametrização e troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

Aseptoflex Vario

Interface de conexão de processo especificada para montagem do sensor na instalação. (Ref.: G 1 rosca externa com cone de vedação Aseptoflex Vario)

SP e rP

Parâmetros que definem, respectivamente, o ponto de comutação e o ponto de retorno da saída. (Ref.: SP -49 a 1000 mbar; rP -50 a 999 mbar)

ASP e AEP

Parâmetros que definem os pontos inicial e final da escala da saída analógica. (Ref.: saída de 4 a 20 mA; ASP -50 a 800 mbar; AEP 150 a 1000 mbar)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; as condições aplicáveis devem ser confirmadas no datasheet. (Ref.: IP 67, IP 68 e IP 69K)

Ligações relacionadas com "PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PY1707 IFM - Sensor de Pressão IFM Indústria Alimentícia Display Digital IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
