Transmissor de Pressão ifm PX3981

Pré-visualizar: PX3981 IFM - Transmissor de Pressão ifm Indústria e Ferroviário 0-160 bar Cerâmica 4-20mA

PX3981 IFM - Transmissor de Pressão ifm Indústria e Ferroviário 0-160 bar Cerâmica 4-20mA

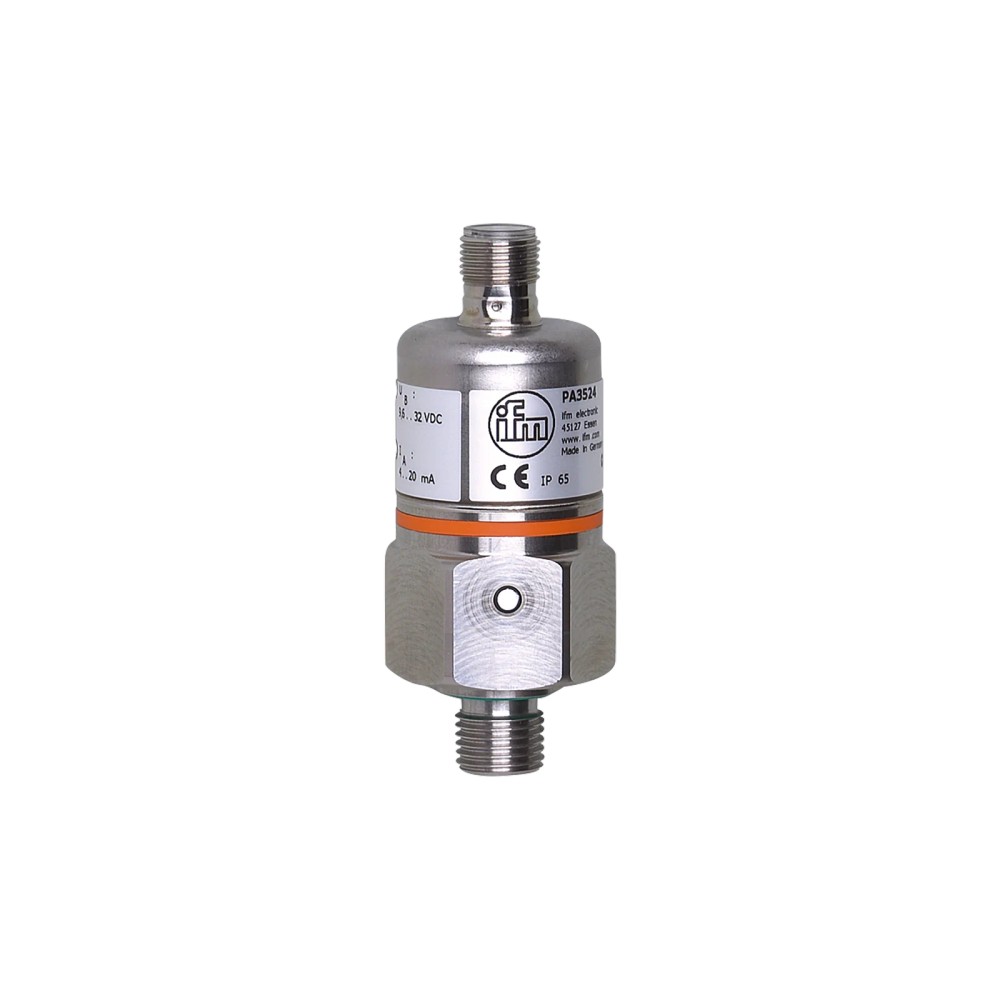

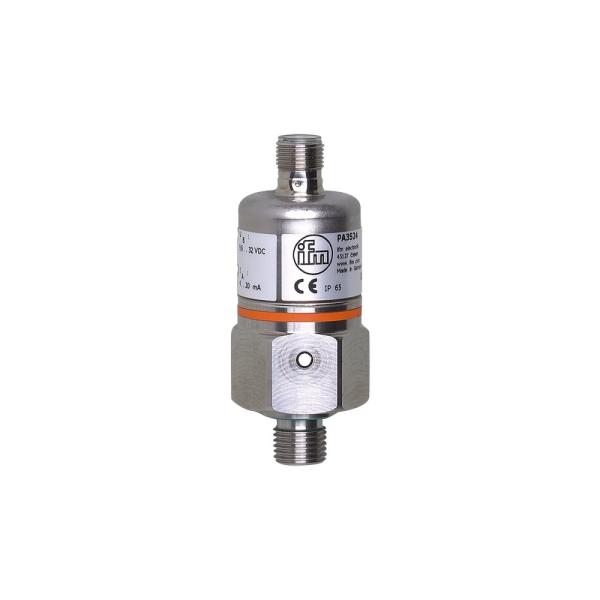

Imagem meramente ilustrativa

R$ 3.103,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PX3981
EAN: 4021179230827
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PX3981 IFM - Transmissor de Pressão ifm Indústria e Ferroviário 0-160 bar Cerâmica 4-20mA"

Destaques do Produto

Faixa de Medição

0-160 bar

Sinal de Saída

4-20 mA

Conexão de Processo

G 1/4 externa

Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PX3981 IFM - Transmissor de Pressão ifm Indústria e Ferroviário 0-160 bar Cerâmica 4-20mA

O transmissor de pressão PX3981 da ifm é projetado para aplicações industriais e ferroviárias severas, oferecendo medição precisa em faixas de 0 a 160 bar. Possui célula de medição em cerâmica, o que garante alta durabilidade e estabilidade. O dispositivo utiliza um sinal analógico de 4-20mA e possui proteção robusta IP68/69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PX3981
Faixa de pressão	0-160 bar
Sinal de saída	4-20 mA
Conexão de processo	G 1/4 rosca externa
Grau de proteção	IP68, IP69K
Temperatura do fluido	-25 a 90 °C
Conexão elétrica	M12, 4 pinos
Peso	210 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações ferroviárias conforme normas DIN EN 50155
Sistemas hidráulicos industriais (óleos minerais e fluidos compatíveis)
Máquinas móveis sujeitas a alta vibração e choque
Processos industriais que utilizam sinal padrão 4-20mA

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com aço inoxidável 1.4404, FKM, PA ou EPDM
Uso em sistemas de pressão absoluta ou diferencial
Meios gasosos com pressão superior a 25 bar
Ambientes com temperaturas fora da faixa de -25 a 90 °C

APLICAÇÕES E USO

Aplicações em material rodante ferroviário sob a norma DIN EN 50155.
Sistemas hidráulicos em máquinas móveis como escavadeiras e tratores.
Monitoramento de pressão em compressores e linhas industriais de fluidos.
Sistemas de refrigeração industrial e lubrificação centralizada.

COMO ESCOLHER

Antes de comprar o PX3981 IFM - Transmissor de Pressão ifm Indústria e Ferroviário 0-160 bar Cerâmica 4-20mA, verifique estes pontos:

Escolha este modelo se...

Você precisa de um sensor confiável para aplicações ferroviárias ou móveis, com alta exigência de proteção contra vibração e choques (norma DIN EN 50155).

Evite este modelo se...

A aplicação exigir medição de pressão superior a 160 bar ou se o meio for um gás que opere acima de 25 bar, pois o material da membrana e a precisão excederão os limites operacionais.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	0...160 bar	Faixa nominal de operação
Tipo de pressão	pressão relativa	Referência de medição
Resistência à pressão	400 bar	Limite de pressão suportada sem danos permanentes

Dados elétricos
Tensão de operação	9,6...32 V DC	Tensão nominal de alimentação
Saída analógica	4...20 mA	Sinal de corrente para controle
Conexão elétrica	M12, 4 pinos	Padrão de interface elétrica

Condições ambientais
Grau de proteção	IP68, IP69K	Resistência a meios externos e lavagem
Temperatura do fluido	-25...90 °C	Faixa operacional do meio
Vibração	20 g (10...2000 Hz)	Conformidade DIN EN 60068-2-6

COMPATIBILIDADE

Comunicação

• Sinal analógico 4-20mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/4 rosca externa (com rosca interna M5)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações ferroviárias (DIN EN 50155)	✓	O sensor atende aos requisitos de vibração e choque da norma classe T3, C1, S1.
Sistemas de gás com 30 bar	✗	O limite operacional para meios gasosos é de no máximo 25 bar.
Ambientes de lavagem industrial severa	✓	O grau de proteção IP69K permite alta resistência contra jatos d'água sob pressão.

INSTALAÇÃO

Como instalar o PX3981 IFM - Transmissor de Pressão ifm Indústria e Ferroviário 0-160 bar Cerâmica 4-20mA

Verifique a compatibilidade da rosca G 1/4 no ponto de medição.
Certifique-se de que o sistema está despressurizado antes da instalação.
Rosqueie o transmissor manualmente até o contato da vedação.
Utilize uma chave adequada para realizar o aperto final (torque conforme manual).
Conecte o cabo M12 de 4 pinos alinhando os pinos corretamente.
Verifique a integridade da vedação e ligue o sistema para testar o sinal de saída.

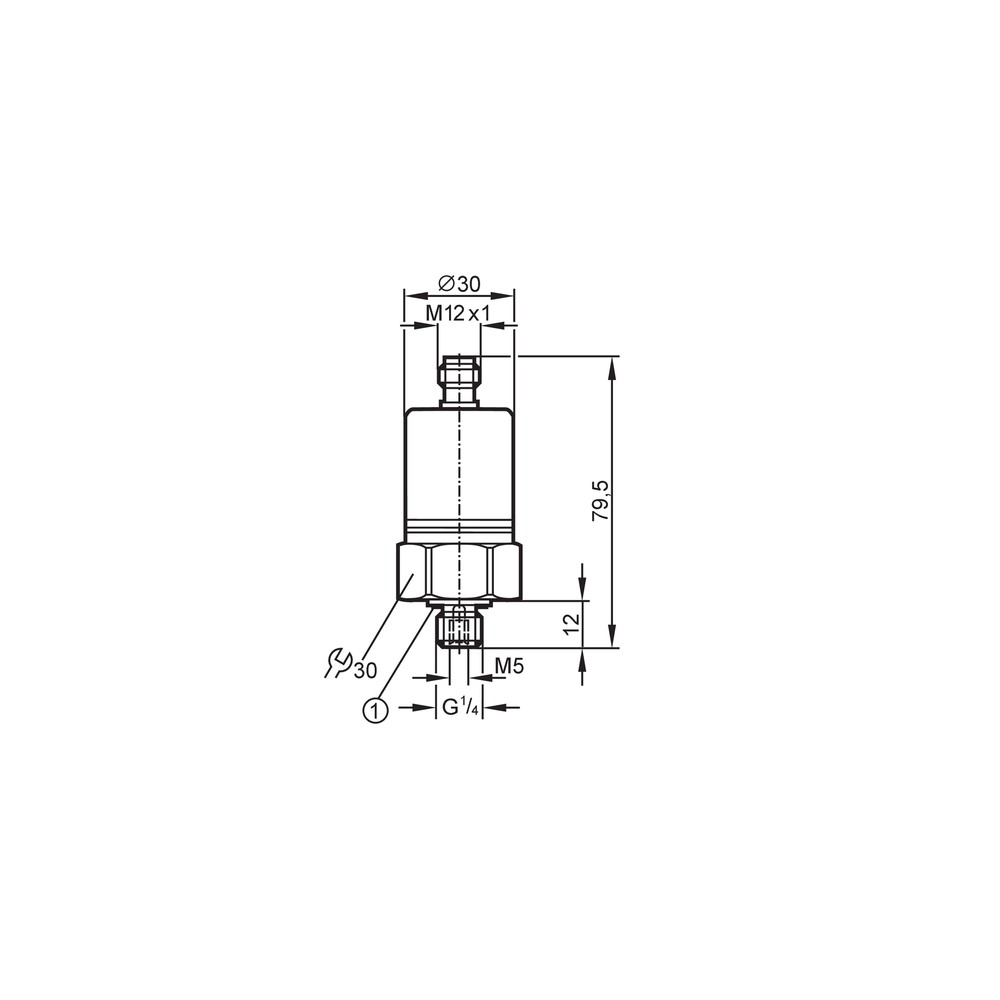

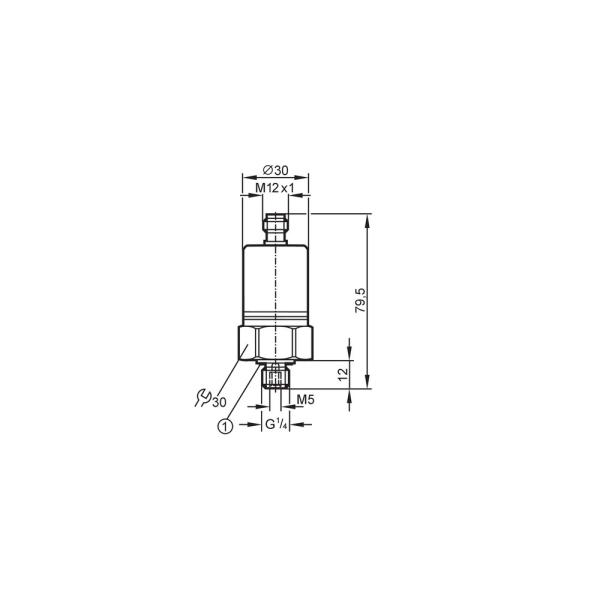

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na conexão de processo	Falha na vedação ou aperto excessivo da rosca G 1/4	Inspecionar o estado do anel de vedação e torque de montagem
Sinal analógico instável ou ausente	Conector M12 mal encaixado ou contatos oxidados	Limpar contatos e verificar aperto do conector M12
Leitura travada ou desvio permanente da curva de calibração	Pico de pressão acima de 400 bar	Verificar histórico de pressão do sistema via registros do CLP
O dispositivo não liga ou sinal apresenta ruído alto	Tensão de alimentação fora da faixa especificada (abaixo de 9,6V)	Medir a tensão no conector durante o funcionamento

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão ifm PX3981?

O PX3981 é um transmissor de pressão eletrônico com célula de medição em cerâmica, projetado para monitorar pressões relativas em faixas de 0 a 160 bar em ambientes industriais e ferroviários.

O que acompanha o produto na embalagem?

O produto é fornecido como uma unidade única e inclui o transmissor de pressão com conexão de processo G 1/4 e conexão elétrica M12.

Este sensor serve para medição de pressão absoluta?

Não, este modelo é estritamente para pressão relativa. Ele não deve ser utilizado em aplicações que exijam medição de pressão absoluta ou diferencial.

Posso usar este transmissor para gases acima de 100 bar?

O uso em meios gasosos é limitado a uma pressão máxima de 25 bar devido às características de segurança da célula de cerâmica.

O que fazer se o transmissor parar de enviar o sinal 4-20mA?

Se o sinal de saída analógico for interrompido, verifique a continuidade dos cabos e a integridade do conector M12 de 4 pinos. Certifique-se de que a tensão de alimentação esteja na faixa de 9,6 a 32 V DC.

Por que o sensor trava em um valor específico de pressão?

Um valor de pressão constante, independentemente da pressão real do sistema, geralmente indica um curto-circuito interno na célula ou falha na eletrônica de processamento. A verificação deve ser feita comparando a leitura com um manômetro padrão calibrado.

Por que escolher este modelo em vez de um sensor de pressão convencional?

O PX3981 é projetado especificamente para aplicações que exigem alta resistência a vibrações e choques (normas ferroviárias), tornando-o superior a transmissores de uso geral em ambientes de alta severidade mecânica.

Posso substituir meu sensor atual por este sem modificações?

Este transmissor é uma peça de reposição direta para sistemas IFM compatíveis. A troca por outro fabricante requer análise de compatibilidade do sinal 4-20mA e da conexão física G 1/4.

Quais cuidados tomar na instalação?

A instalação deve garantir o aperto adequado na rosca G 1/4 e a conexão firme do conector M12, assegurando que o grau de proteção IP68/69K seja mantido através do torque correto.

Quem é responsável pela emissão da nota fiscal?

O faturamento e a responsabilidade técnica são realizados pela IFM ELECTRONIC LTDA., garantindo a procedência do material.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição da pressão em relação à pressão atmosférica local (Ref.: Tipo de pressão).

Célula Cerâmica

Elemento sensor capacitivo que oferece alta resistência química e estabilidade a longo prazo (Ref.: Material da célula de medição).

Grau de Proteção IP69K

Norma para proteção contra entrada de poeira e alta resistência à limpeza com jato de água em alta pressão e temperatura (Ref.: Proteção IP).

BFSL

Best Fit Straight Line; método de cálculo da linearidade para definir a precisão do sensor (Ref.: Desvio de características).

MTTF

Mean Time To Failure; tempo médio até a falha, indicando a confiabilidade esperada do componente (Ref.: MTTF).
