Transmissor de Pressão IFM PX3244

Pré-visualizar: PX3244 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-150 psi 4-20mA Cerâmica

PX3244 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-150 psi 4-20mA Cerâmica

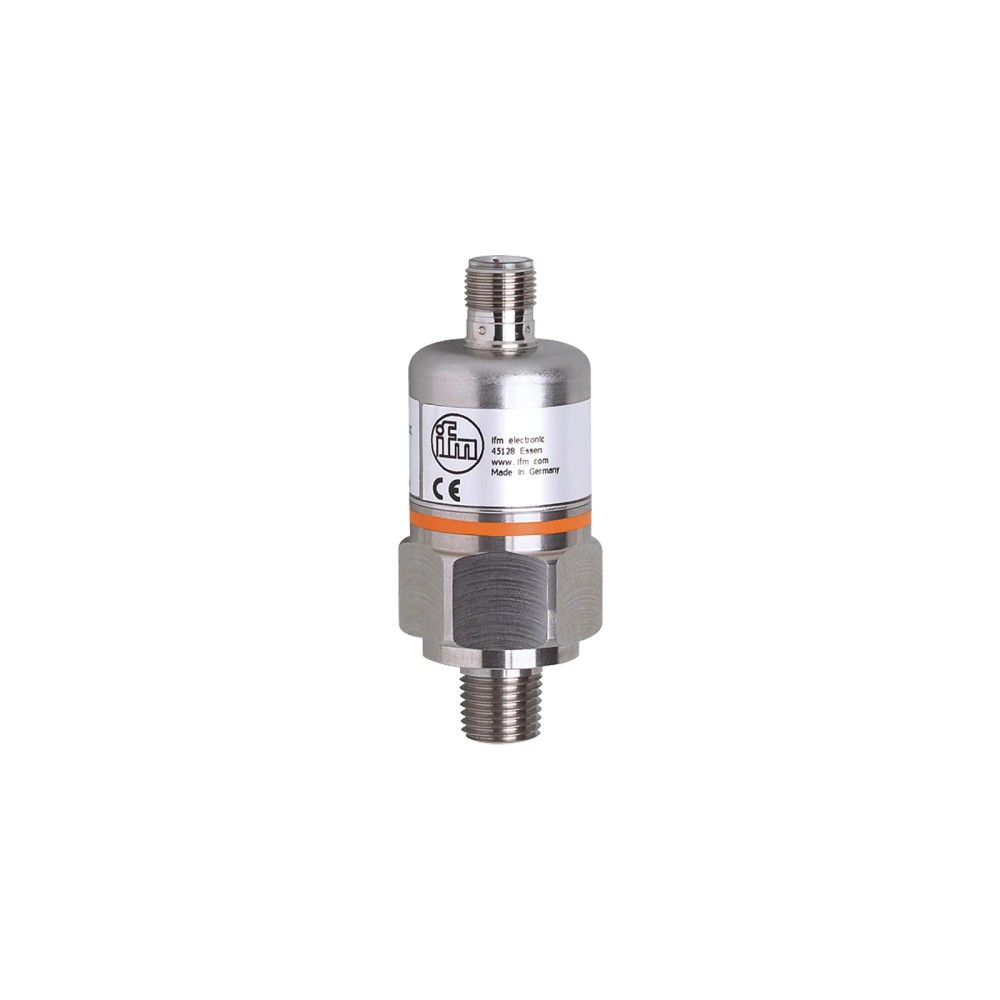

Imagem meramente ilustrativa

R$ 3.011,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PX3244
EAN: 4021179257954
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PX3244 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-150 psi 4-20mA Cerâmica"

Destaques do Produto

Faixa de pressão

0 a 150 psi (0 a 1030 kPa)

Tipo de pressão

Relativa

Saída

Analógica, 4 a 20 mA

Conexão de processo

1/4" NPT externa

Conexão elétrica

M12, 4 pinos, codificação A

Alimentação

9,6 a 32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PX3244 com célula de medição de cerâmica, 0 a 150 psi, saída analógica de 4 a 20 mA

O IFM PX3244 é um transmissor para medir pressão relativa em aplicações industriais e fornecer um sinal analógico de 4 a 20 mA. Sua faixa nominal é de 0 a 150 psi (0 a 1030 kPa), com célula de medição de cerâmica. Possui conexão de processo 1/4" NPT externa e conexão elétrica M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PX3244
Tipo de medição	Pressão relativa
Faixa de medição	0 a 150 psi; 0 a 1030 kPa
Sinal de saída	Analógico, 4 a 20 mA
Elemento de medição	Célula de medição de cerâmica
Conexão de processo	1/4" NPT externa; rosca interna M5
Conexão elétrica	M12, codificação A, 4 pinos com contatos dourados
Tensão de operação	9,6 a 32 V DC
Temperatura do fluido	-25 a 90 °C
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais que precisam medir pressão relativa dentro da faixa de 0 a 150 psi e receber sinal analógico de 4 a 20 mA.
Instalações compatíveis com rosca de processo 1/4" NPT externa e alimentação de 9,6 a 32 V DC.
Aplicações com fluidos líquidos ou gasosos, respeitando os materiais em contato com o fluido e os limites especificados.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de pressão absoluta ou diferencial; o tipo especificado para este modelo é pressão relativa.
Aplicações cuja pressão de operação exceda a faixa de medição de 0 a 150 psi ou cujas condições ultrapassem os limites declarados na ficha.
Instalações que exijam saída diferente de 4 a 20 mA ou conexão de processo incompatível com 1/4" NPT externa.

APLICAÇÕES E USO

Uso declarado: medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, usando saída analógica de 4 a 20 mA.
Condição de processo: manter a temperatura do fluido entre -25 e 90 °C e selecionar a conexão de processo 1/4" NPT externa compatível com a instalação.
Possibilidade inferida: integração a sistemas de controle com entrada de corrente 4 a 20 mA, desde que a alimentação, a carga e a conexão elétrica atendam às especificações do transmissor.
Limitação de seleção: a ficha especifica pressão relativa e faixa de 0 a 150 psi; não usar essas informações como confirmação de adequação para pressão absoluta, diferencial ou para valores fora da faixa.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PX3244 com célula de medição de cerâmica, 0 a 150 psi, saída analógica de 4 a 20 mA, verifique estes pontos:

Escolha o PX3244 quando

A aplicação exigir medição de pressão relativa de 0 a 150 psi, saída analógica de 4 a 20 mA, alimentação entre 9,6 e 32 V DC e conexão de processo 1/4" NPT externa.

Considere outro modelo quando

O sistema exigir pressão absoluta ou diferencial, faixa fora de 0 a 150 psi, outra saída elétrica ou uma conexão de processo diferente. Confirme a faixa e a conexão requeridas antes da seleção.

Verifique os limites do processo

A ficha declara temperatura do fluido de -25 a 90 °C e materiais em contato com o fluido em aço inoxidável 303, cerâmica e FKM. Confirme a compatibilidade química do fluido com esses materiais para a aplicação específica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão com célula de medição de cerâmica	Descrição do tipo de produto.
Marca e modelo	IFM PX3244	Identificação do fabricante e do modelo.
SKU / Part Number	PX3244	Código de identificação do produto.
GTIN	4021179257954	Identificação comercial informada no anúncio.
Aplicação declarada	Aplicações industriais	Indicação de uso fornecida na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de fluido indicados; verificar a compatibilidade dos materiais molhados com o fluido.
Tipo de pressão	Pressão relativa	Tipo de medição declarado pelo fabricante.

Faixa de medição e limites de pressão
Faixa de medição	0 a 150 psi; 0 a 1030 kPa	Faixa nominal informada para o produto.
Resistência à pressão	1087 psi / 7,5 MPa	Valor de resistência à pressão informado na ficha; não confundir com a faixa de medição.
Pressão mínima de ruptura	2175 psi / 15 MPa	Valor de pressão de ruptura informado na ficha; não é faixa de operação.
Proteção contra sobrecarga	Sim	Recurso declarado; a ficha não detalha o comportamento ou o valor de disparo.

Saída e dados elétricos
Tipo de sinal	Analógico	Tipo de saída informado.
Corrente da saída analógica	4 a 20 mA	Sinal de corrente especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas declarado.
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Carga máxima	720 Ω a Ub = 24 V; cálculo indicado: (Ub - 9,6 V) / 20 mA	Limite de carga informado para a condição de alimentação indicada.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada na ficha.
Contatos do conector	4 contatos dourados	Material dos contatos e quantidade declarados.

Conexões e interface
Conexão elétrica	1 x M12, codificação A, 4 pinos	Interface elétrica indicada na ficha.
Conexão de processo	Rosca externa 1/4" NPT; rosca interna M5	Interface mecânica de processo declarada.
Protocolo digital	Não especificado	A ficha informa saída analógica; não declara protocolo digital.

Precisão, repetibilidade e estabilidade
Desvio de características	< ±0,35% da duração (BFSL); < ±0,75% da duração (LS)	Valores informados incluindo erro de linearidade, erro de zero e erro da faixa de medição.
Repetibilidade	< 0,15% da duração	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,05% da duração por 6 meses	Período de referência declarado na ficha.
Coeficiente de temperatura da amplitude	0,3% da duração / 10 K	Aplicável na faixa de 0 a 80 °C.
Coeficiente de temperatura do ponto zero	0,2% da duração / 10 K	Aplicável na faixa de 0 a 80 °C.

Tempos de resposta
Tempo de resposta da saída analógica	3 ms	Tempo de resposta de passo informado para a saída analógica.

Condições ambientais e mecânicas de operação
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura do fluido	-25 a 90 °C	Faixa de temperatura do fluido declarada.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento informados.
Grau de proteção	IP 65	Grau de proteção especificado; a ficha não detalha condições adicionais de instalação.
Resistência a choques	50 g, 11 ms; DIN IEC 68-2-27	Condição e referência de ensaio declaradas.
Resistência a vibrações	20 g, 10 a 2000 Hz; DIN IEC 68-2-6	Condição e referência de ensaio declaradas.
Ciclos de pressão mínimos	100 milhões	Valor mínimo declarado na ficha.

Compatibilidade eletromagnética
ESD	4 kV CD / 8 kV AD; EN 61000-4-2	Níveis e referência de ensaio declarados.
Alta frequência irradiada	30 V/m; EN 61000-4-3	Nível e referência de ensaio declarados.
Burst	2 kV; EN 61000-4-4	Nível e referência de ensaio declarados.
AF conduzida	10 V; EN 61000-4-6	Nível e referência de ensaio declarados.
Emissão e imunidade automotiva	Diretriz 2004/104/CE; CISPR 25 e ISO 11452-2	Referências declaradas para emissão e imunidade a ruído.
Alta frequência irradiada adicional	100 V/m	Nível adicional informado na ficha.
Resistência a pulsos	ISO 7637-2, grau de severidade 3	Referência e nível declarados.

Materiais e construção
Elemento de medição	Cerâmica	Tecnologia da célula de medição indicada.
Material do corpo	1.4404 (aço inoxidável / 316L); FKM; PA; EPDM/X	Materiais listados para o conjunto do produto.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); cerâmica; FKM	Materiais molhados informados; verificar compatibilidade com o fluido de processo.
Formato	Cilíndrico com base hexagonal	Formato informado no anúncio.
Cor	Prata e laranja	Descrição visual informada no anúncio.

Dimensões e massa
Diâmetro	30 mm	Dimensão informada nos dados do catálogo.
Comprimento	79,5 mm	Dimensão informada nos dados do catálogo.
Dimensões resumidas	Ø 30 mm; comprimento 79,5 mm	Referência dimensional do catálogo; consultar desenho dimensional para montagem.
Peso	212 g	Peso indicado nos dados do catálogo.

Outros dados declarados
MTTF	555 anos	Valor informado nos dados do catálogo; não equivale a garantia nem determina a vida útil em uma aplicação específica.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória descrita na ficha.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade declarada na ficha.
NCM	9026.20.90	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA; não há protocolo digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 9,6 a 32 V DC. A ficha informa proteção contra inversão de polaridade. Não foram fornecidos pinout detalhado nem diagrama de ligação nesta fonte.

Processo Conexão de processo com rosca externa 1/4" NPT e rosca interna M5. A conexão mecânica deve corresponder à interface do ponto de medição.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente 4 a 20 mA e alimentação de 9,6 a 32 V DC	✓	A saída e a faixa de alimentação correspondem às especificações informadas para o PX3244.
Ponto de medição com rosca de processo 1/4" NPT externa correspondente	✓	A ficha especifica conexão de processo 1/4" NPT externa; a compatibilidade mecânica deve ser confirmada com a conexão instalada.
Sistema que requer medição de pressão absoluta ou diferencial	✗	O PX3244 está especificado para pressão relativa.
Sistema que necessita de protocolo digital como comunicação principal	✗	A ficha informa saída analógica de 4 a 20 mA e não especifica protocolo digital.
Processo com fluido líquido ou gasoso dentro dos limites declarados	✓	A ficha indica aplicação para fluidos líquidos e gasosos; é necessário verificar a compatibilidade química dos materiais em contato com o fluido.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PX3244 com célula de medição de cerâmica, 0 a 150 psi, saída analógica de 4 a 20 mA

Confirme que o tipo de medição, a faixa e a temperatura do fluido atendem aos requisitos do processo.
Verifique a compatibilidade química do fluido com aço inoxidável 303, cerâmica e FKM, materiais indicados para contato com o fluido.
Confirme que a conexão do ponto de medição corresponde à rosca externa 1/4" NPT e à rosca interna M5 especificadas.
Instale o transmissor conforme as práticas aplicáveis à conexão de processo e sem exceder os limites de pressão informados; consulte a documentação do fabricante para instruções de montagem não especificadas aqui.
Conecte o conector M12 de 4 pinos a um circuito de alimentação de 9,6 a 32 V DC e entrada compatível com sinal de corrente de 4 a 20 mA; consulte o datasheet para a atribuição dos pinos.
Após a instalação, verifique alimentação, conexão elétrica, vedação do processo e coerência do sinal de saída dentro da faixa de medição.

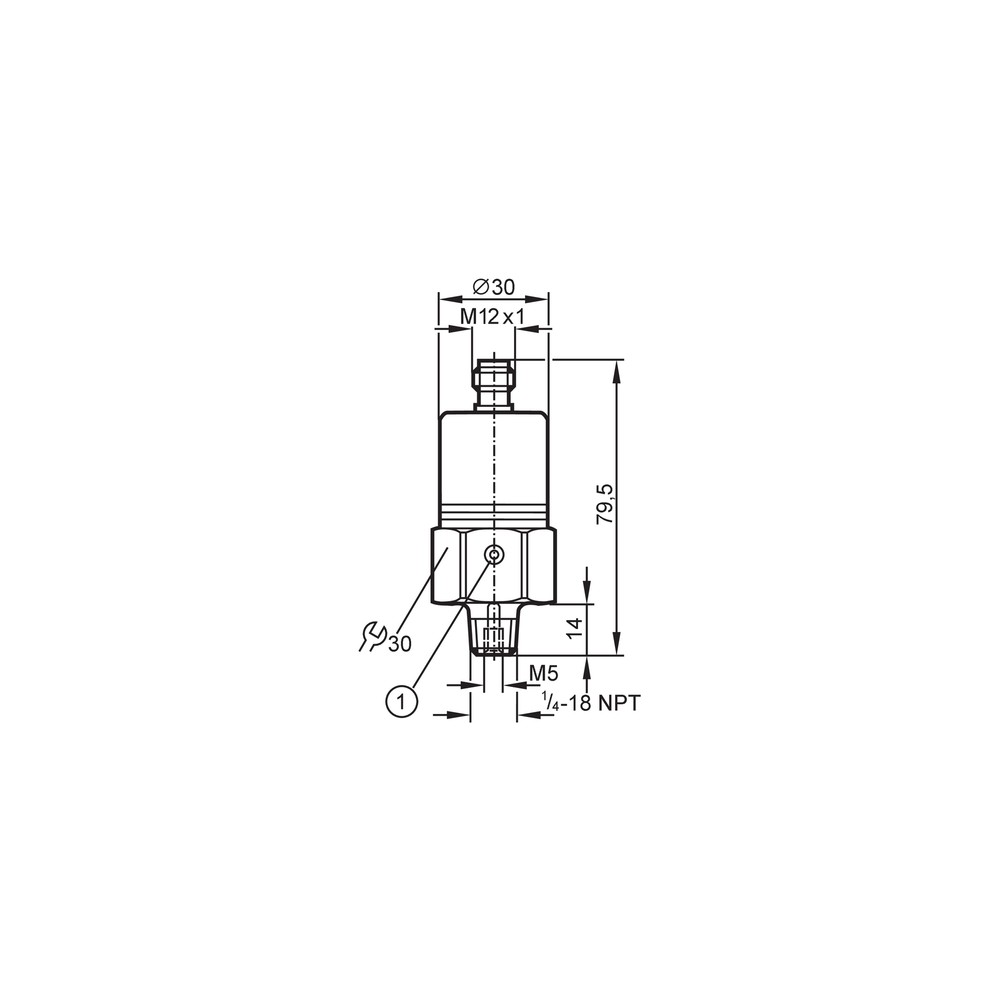

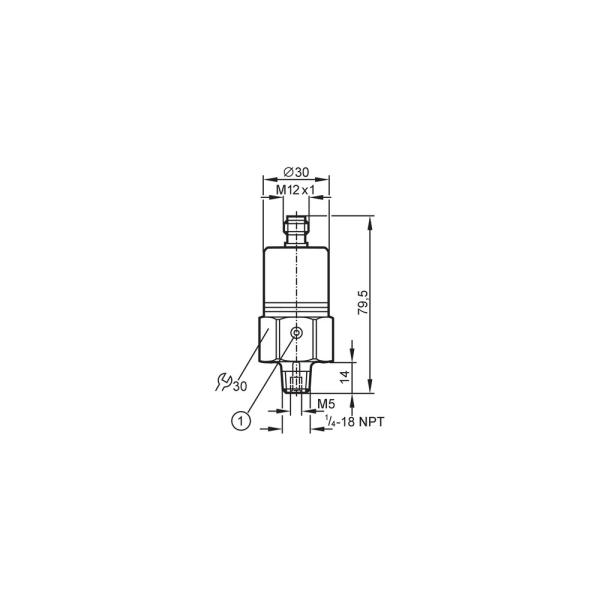

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não varia com a pressão.	Ausência de alimentação, circuito aberto ou ligação incorreta no circuito analógico.	Meça a alimentação no conector e verifique continuidade e ligação do circuito 4 a 20 mA conforme o datasheet.
O sinal de corrente fica fora da faixa esperada.	Carga do circuito acima do limite aplicável, alimentação fora da faixa especificada ou incompatibilidade da entrada analógica.	Confira se a alimentação está entre 9,6 e 32 V DC, calcule a carga admissível para a tensão utilizada e valide a configuração da entrada.
O valor indicado oscila ou não acompanha a pressão aplicada.	Conexão de processo com vedação inadequada, pressão instável ou ligação elétrica com contato intermitente.	Inspecione a conexão mecânica e a estabilidade do processo; verifique o acoplamento do conector M12 e monitore o sinal de corrente.
O transmissor apresenta falha após exposição do processo.	Temperatura ou pressão fora dos limites declarados, ou incompatibilidade entre o fluido e os materiais em contato.	Compare as condições registradas com a faixa de temperatura e pressão da ficha e confira a composição do fluido frente aos materiais molhados especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PX3244 em português (Datasheet) Desenho em escala IFM PX3244 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PX3244 e que tipo de sinal ele fornece?

É um transmissor de pressão relativa com célula de medição de cerâmica. Fornece uma saída analógica de corrente de 4 a 20 mA.

O que preciso conferir para conectar o PX3244 ao meu sistema?

A entrada do sistema deve aceitar sinal de 4 a 20 mA, e a alimentação deve estar entre 9,6 e 32 V DC. A conexão elétrica do transmissor é M12 de 4 pinos, codificação A.

O PX3244 serve para medir pressão absoluta?

Não conforme a ficha: o tipo especificado é pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Posso usar este transmissor acima de 150 psi?

A faixa de medição especificada termina em 150 psi. Os valores de resistência à pressão e pressão de ruptura não devem ser tratados como faixa normal de medição.

O sinal está zerado; devo trocar o transmissor?

Nem sempre. Antes da troca, verifique a alimentação, a continuidade do circuito e a conexão do sinal analógico, além de confirmar a ligação com o datasheet.

A corrente de saída está incorreta ou instável: o que verifico primeiro?

Confira a tensão de alimentação, a carga conectada e o estado do conector M12. A ficha informa limite de carga de 720 Ω a 24 V, com relação entre tensão e carga descrita no catálogo.

Devo comprar um kit ou somente o transmissor PX3244?

O anúncio identifica uma unidade do transmissor e não lista acessórios incluídos. Se a instalação exigir cabos ou conectores adicionais, confirme esses itens separadamente antes da compra.

Quando escolher o PX3244 em vez de outro transmissor?

Escolha-o quando forem necessários pressão relativa de 0 a 150 psi, saída de 4 a 20 mA e conexão de processo 1/4" NPT externa. Para outra faixa, tipo de pressão, sinal ou rosca, selecione uma versão cuja ficha atenda a esses requisitos.

Que cuidados devo ter na instalação da conexão de processo?

Confirme a correspondência da rosca 1/4" NPT externa com o ponto de medição e consulte o datasheet para o procedimento de montagem e vedação. Não exceda os limites de pressão declarados.

O produto acompanha cabo, conector ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos. Ela especifica a interface elétrica M12 de 4 pinos, mas isso não confirma a inclusão de cabo ou conector avulso.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica.

Saída 4 a 20 mA

Sinal analógico de corrente utilizado para representar a medição no sistema conectado.

Célula de medição de cerâmica

Elemento sensor cerâmico indicado para a medição de pressão neste transmissor.

IP 65

Grau de proteção declarado para o invólucro; verificar as condições de instalação no datasheet.

BFSL

Referência de especificação do desvio de características por melhor reta de ajuste, conforme o valor informado na ficha.
