- Referência do fabricante: PX3229
- EAN: 4021179244640
- NCM do produto: 90262090
Destaques do Produto
Faixa de Medição...mais
Saiba mais sobre: "PX3229 IFM - Transmissor de Pressão IFM Medição de Vácuo e Pressão Célula Cerâmica 1/4 NPT"
Destaques do Produto
Faixa de Medição
-14,5 a 0 psi
Saída
4-20 mA
Conexão de Processo
1/4" NPT
Conexão Elétrica
M12, 4 pinos
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

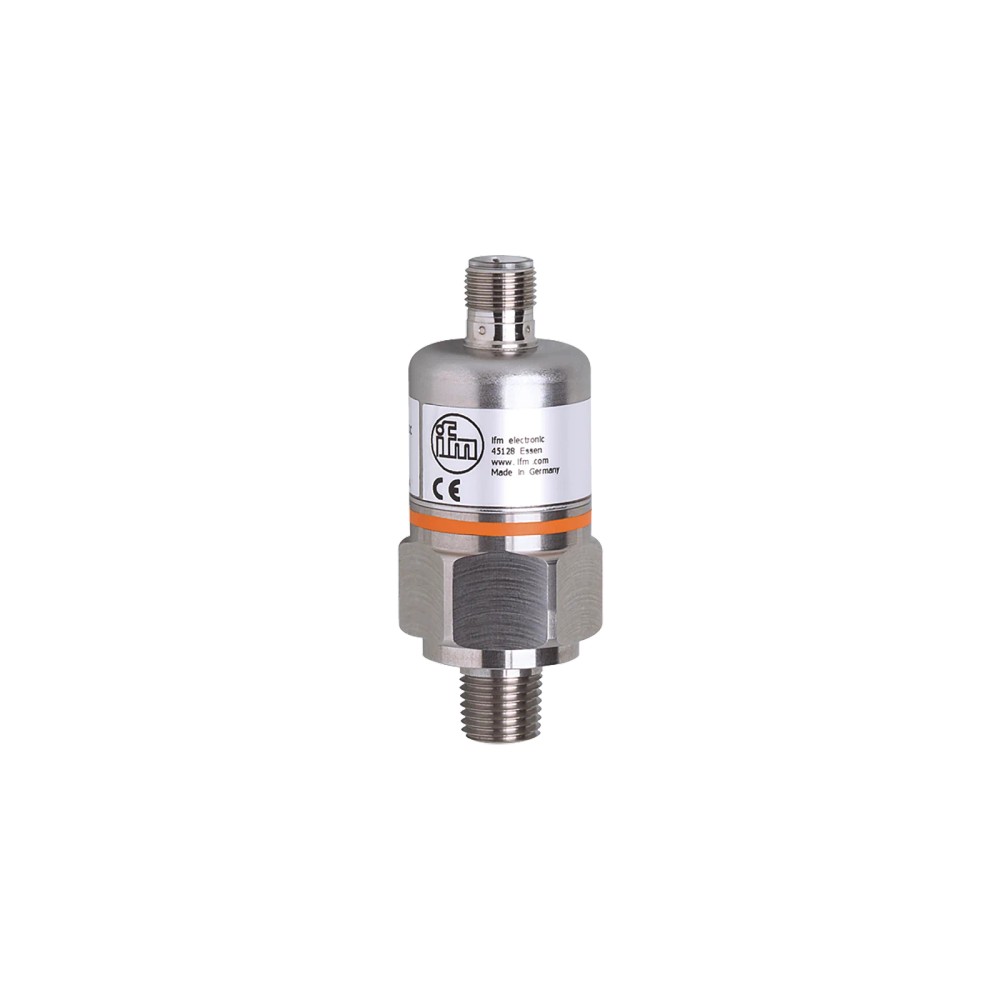

Sobre o PX3229 IFM - Transmissor de Pressão com Célula Cerâmica -14,5 a 0 psi
O transmissor de pressão PX3229 da IFM é um componente industrial robusto projetado para medição precisa de vácuo e pressão relativa. Utilizando uma célula de medição de cerâmica, garante alta estabilidade a longo prazo em diversos ambientes. Possui conexão de processo 1/4" NPT e saída analógica padrão de 4-20 mA, facilitando a integração em sistemas de automação e controle industrial.
PRINCIPAIS ESPECIFICAÇÕES
| Sku | PX3229 |
| Marca | IFM |
| Faixa de Pressão | -14,5...0 psi |
| Sinal de Saída | 20...4 mA |
| Conexão Processo | 1/4" NPT |
| Proteção IP | IP 65 |
| Temperatura Fluído | -25...90 °C |
| Peso | 212,5 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de vácuo em linhas pneumáticas
- Sistemas de bombeamento e tratamento de fluidos industriais
- Processos que utilizam controladores com entrada analógica 4-20mA
⚠ Considere outro se precisa de:
- Aplicações com fluidos incompatíveis com cerâmica ou aço inox 1.4305
- Ambientes com pressões superiores a 450 psi (limite de estouro)
- Sistemas que exigem comunicação digital via protocolos de rede industrial
APLICAÇÕES E USO
- Monitoramento de vácuo em sistemas de sucção e bombas de vácuo.
- Controle de pressão em circuitos hidráulicos e pneumáticos industriais.
- Medição de gases e líquidos compatíveis com cerâmica e aço inoxidável.
- Integração em painéis de controle com entrada analógica 4-20 mA.
COMO ESCOLHER
Antes de comprar o PX3229 IFM - Transmissor de Pressão com Célula Cerâmica -14,5 a 0 psi, verifique estes pontos:
Quando escolher este modelo
Utilize o PX3229 quando necessitar de um transmissor de pressão relativa ou vácuo com célula cerâmica de alta durabilidade e saída analógica de 4-20mA.
Quando buscar outra alternativa
Opte por outros modelos se a sua aplicação exigir comunicação digital (como IO-Link), faixas de pressão positivas, ou se o fluido for incompatível com os materiais cerâmica/aço inox 1.4305.
ESPECIFICAÇÕES TÉCNICAS
| Medição de Pressão | ||
|---|---|---|
| Faixa de medição | -14,5...0 psi / -100...0 kPa | Faixa de operação nominal para vácuo e pressão |
| Tipo de pressão | Pressão relativa; Vácuo | Referência da medida |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 9,6...32 V DC | Faixa de alimentação admissível |
| Sinal de saída | 4...20 mA (analógico) | Interface de comunicação de sinal |
| Carga máx. | 720 Ohm | Capacidade de carga da saída |
| Dados Mecânicos e Ambientais | ||
|---|---|---|

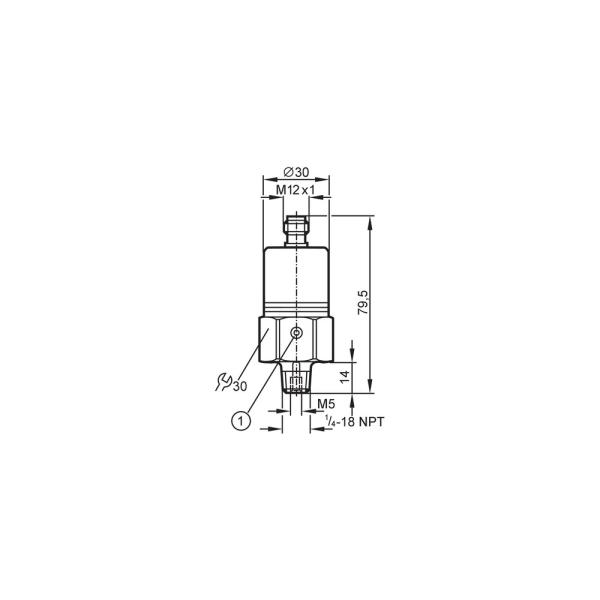

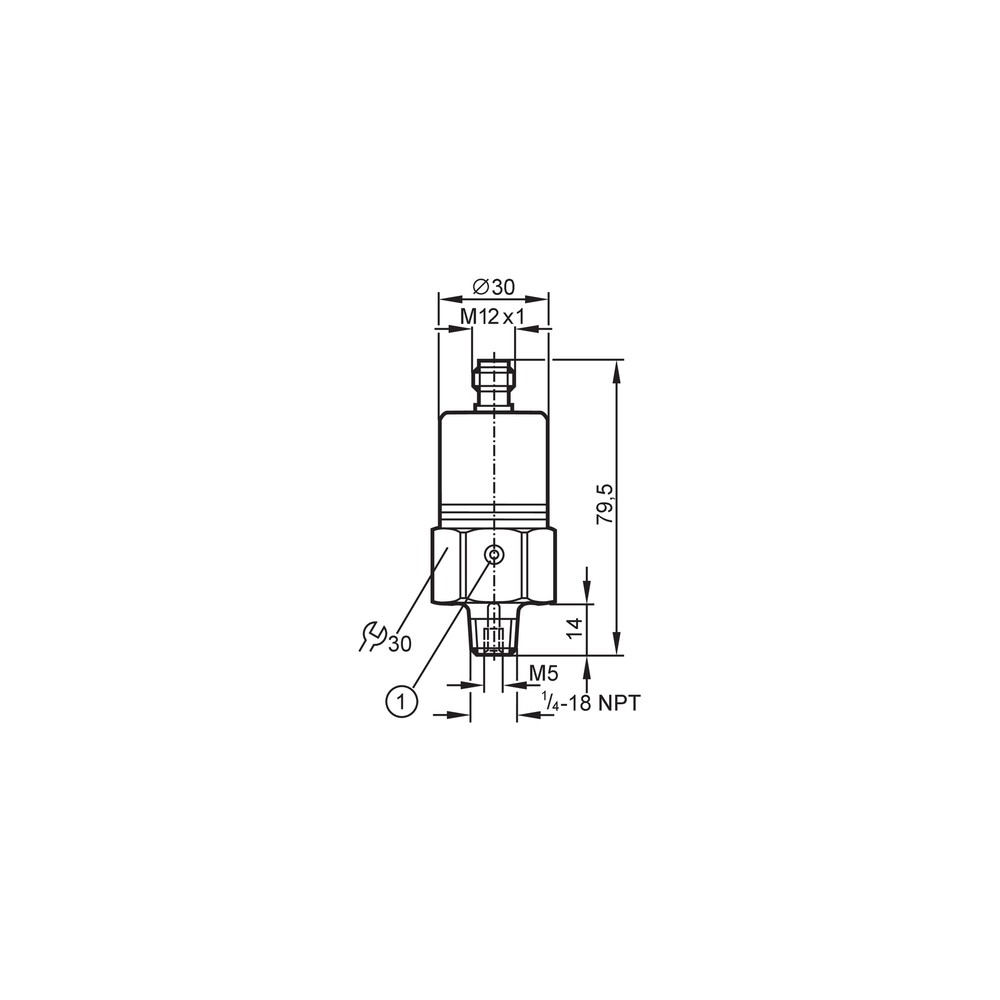

| Conexão de processo | 1/4" NPT rosca externa | Conexão mecânica padrão industrial |
| Materiais em contato com o fluido | 1.4305 (aço inoxidável); cerâmica; FKM | Compatibilidade química do sensor |
| Grau de proteção | IP 65 | Resistência ambiental |
COMPATIBILIDADE
Comunicação
• Analógico 4-20mA
Conexões
Elétrica
1 x M12; codificação: A; 4 pinos
Processo
1/4" NPT rosca externa
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de vácuo | ✓ | A faixa de medição cobre -100...0 kPa, ideal para vácuo industrial. |
| Ambientes com lavagem intensa (IP69K) | ✗ | Este modelo possui classificação IP 65; para ambientes de lavagem intensa, modelos superiores são necessários. |
| Comunicação Digital IO-Link | ✗ | O sensor transmite sinal analógico puro, sem protocolo de dados. |
INSTALAÇÃO
Como instalar o PX3229 IFM - Transmissor de Pressão com Célula Cerâmica -14,5 a 0 psi
- Verifique a compatibilidade do fluido com os materiais do sensor.
- Aplique o torque adequado na conexão 1/4" NPT para garantir vedação.
- Prepare o cabo com conector M12 seguindo o esquema de pinagem oficial.
- Conecte o sensor garantindo que o O-ring de vedação esteja íntegro.
- Realize a conexão elétrica e verifique a alimentação (9,6...32 V DC).
- Valide o sinal de saída 4-20 mA através do sistema de controle ou multímetro.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de sinal na saída analógica. | Tensão de alimentação fora da faixa ou erro de cabeamento. | Verifique a continuidade do cabo e a tensão nos terminais do conector M12. |
| Leitura oscilante ou instável. | Interferência eletromagnética (EMI) no ambiente fabril. | Confirme se o cabo está blindado e se o aterramento do sistema está devidamente conectado. |
| Vazamento no ponto de conexão de processo. | Torque de instalação excessivo ou desalinhamento na rosca. | Inspecione a vedação e a integridade da rosca 1/4" NPT. |
| Desvio no valor de zero ou leitura imprecisa. | Acúmulo de contaminantes no diafragma cerâmico. | Verifique a compatibilidade do fluido e limpe a célula conforme procedimento do manual. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o transmissor de pressão PX3229?
Este produto é um transmissor de pressão eletrônico projetado para a medição de vácuo e pressão relativa em sistemas industriais, utilizando uma célula de medição de cerâmica.
O que vem incluído na embalagem do produto?
O equipamento é fornecido como uma unidade única e pronta para instalação, acompanhando o manual de instruções e a folha de dados técnica disponível online.
Este modelo possui interface digital para parametrização?
Não, este modelo fornece um sinal de saída analógico de 20...4 mA e não possui interface de comunicação digital IO-Link integrada.
Posso utilizar este transmissor em sistemas de alta pressão?
Este transmissor é indicado para faixas de -14,5 a 0 psi e não deve ser utilizado em aplicações que excedam a pressão de estouro de 450 psi.
O que fazer se não houver sinal de saída?
Verifique primeiramente a fiação do conector M12. Se a conexão estiver correta e o sensor não emitir sinal, verifique se a tensão de alimentação está na faixa de 9,6...32 V DC.
Por que a leitura de pressão está oscilando?
Sintomas de leitura instável podem ser causados por interferência eletromagnética ou acúmulo de ar/bolhas no fluido em contato com a célula; verifique o aterramento do cabo e o posicionamento da montagem.
Como decidir entre este modelo e um sensor digital?
Escolha este modelo PX3229 se o seu sistema de controle requer uma entrada analógica padrão 4-20mA; caso precise de diagnóstico remoto avançado, considere modelos com tecnologia IO-Link.
Para quais aplicações este sensor é recomendado?
Ele é ideal para monitoramento de vácuo em bombas, sistemas pneumáticos e processos industriais líquidos ou gasosos compatíveis com os materiais em contato (cerâmica e aço 1.4305).
Quais cuidados tomar na instalação mecânica?
A instalação requer o aperto adequado da rosca 1/4" NPT utilizando ferramentas compatíveis para evitar vazamentos, respeitando o torque especificado no manual para não danificar o corpo do sensor.
Qual a procedência deste sensor?
O produto é fabricado pela IFM Electronic, sendo um componente de padrão industrial com conformidade CE e cULus, garantindo rastreabilidade técnica desde a origem.
GLOSSÁRIO TÉCNICO
Célula Cerâmica
Elemento sensor capacitivo que oferece alta resistência à sobrecarga e estabilidade térmica (Ref.: Materiais em contato com o fluido).
Sinal Analógico 4-20mA
Sinal de corrente contínua padrão industrial que representa a variável de processo medida (Ref.: Corrente da saída analógica).
Pressão Relativa
Medição de pressão tomada em relação à pressão atmosférica ambiente (Ref.: Tipo de pressão).
IP 65
Grau de proteção contra entrada de poeira e jatos de água de baixa pressão (Ref.: Proteção IP).
1/4" NPT
Padrão de rosca cônica americana utilizada para vedação em conexões de processo (Ref.: Conexão de processo).
