Transmissor de Pressão IFM PX3228

Pré-visualizar: PX3228 IFM - Transmissor de Pressão ifm Uso Industrial 0-25 kPa 4-20mA 1/4 NPT

PX3228 IFM - Transmissor de Pressão ifm Uso Industrial 0-25 kPa 4-20mA 1/4 NPT

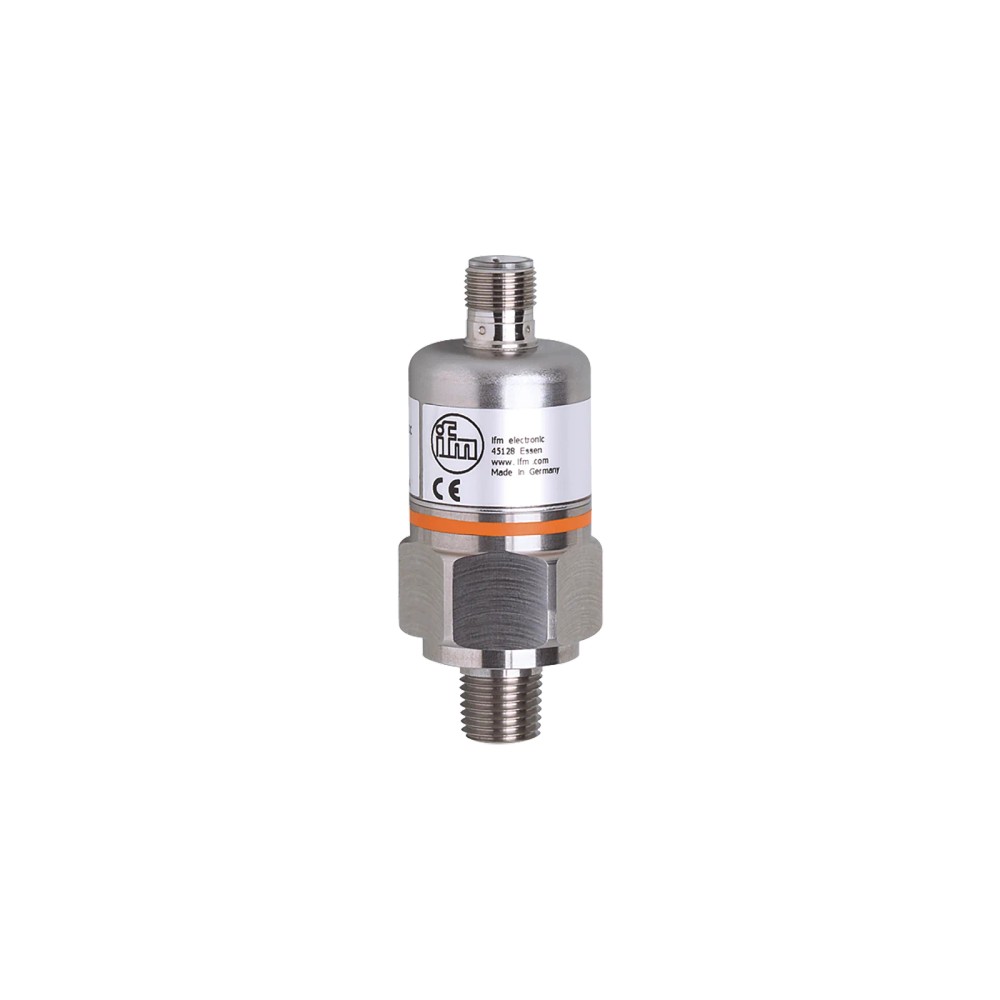

Imagem meramente ilustrativa

R$ 3.418,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PX3228
EAN: 4021179244633
NCM do produto: 90262090

Destaques do Produto Faixa de medição 0 a...mais

Fechar menu

Saiba mais sobre: "PX3228 IFM - Transmissor de Pressão ifm Uso Industrial 0-25 kPa 4-20mA 1/4 NPT"

Destaques do Produto

Faixa de medição

0 a 25 kPa (0 a 100 inH2O)

Tipo de pressão

Relativa

Sinal

Analógico, 4 a 20 mA

Processo

Rosca externa 1/4" NPT

Alimentação

9,6 a 32 V DC

Elétrica

M12, codificação A, 4 pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PX3228 com Célula de Medição de Cerâmica, 0 a 25 kPa, Saída 4 a 20 mA e Conexão 1/4" NPT

O ifm PX3228 é um transmissor eletrônico de pressão relativa para aplicações industriais. Converte a pressão medida em um sinal analógico de 4 a 20 mA, com faixa de 0 a 25 kPa (0 a 100 inH2O). Possui célula de medição de cerâmica, conexão de processo 1/4" NPT externa e proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 25 kPa / 0 a 100 inH2O
Tipo de pressão	Pressão relativa
Sinal de saída	Analógico, 4 a 20 mA
Conexão de processo	1/4" NPT externa; rosca interna M5
Conexão elétrica	1 x M12, codificação A, 4 pinos
Alimentação	9,6 a 32 V DC
Temperatura do fluido	-25 a 90 °C
Grau de proteção	IP65
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM
Dimensões e peso	Ø 30 mm; comprimento 79,5 mm; 212 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição, as temperaturas e os materiais especificados.
Sistemas que aceitem sinal analógico de corrente de 4 a 20 mA e alimentação de 9,6 a 32 V DC.
Instalações com conexão de processo 1/4" NPT externa e conexão elétrica M12 de 4 pinos.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de 0 a 25 kPa ou medição de pressão absoluta: essas condições não correspondem às especificações informadas para o PX3228.
Instalações em que o fluido seja incompatível com os materiais em contato especificados. A ficha não informa compatibilidade química detalhada; confirme-a com o fabricante antes da seleção.
Aplicações que exijam grau de proteção superior a IP65 ou temperatura do fluido fora do intervalo de -25 a 90 °C.

APLICAÇÕES E USO

Aplicação industrial de medição de pressão relativa em fluidos líquidos ou gasosos, conforme a descrição do fabricante; a seleção deve respeitar a faixa de medição e a temperatura do fluido especificadas.
Monitoramento em processo com entrada de corrente analógica 4 a 20 mA e alimentação compatível de 9,6 a 32 V DC; a adequação do sistema receptor deve ser confirmada pelo projetista.
Uso em sistemas com conexão de processo 1/4" NPT externa, desde que a contraparte, a vedação e os materiais sejam adequados ao fluido e às condições do processo.
A ficha não detalha compatibilidade química por substância nem cenários específicos de processo. Confirme com o fabricante a adequação dos materiais em contato antes de aplicar em fluidos não avaliados.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PX3228 com Célula de Medição de Cerâmica, 0 a 25 kPa, Saída 4 a 20 mA e Conexão 1/4" NPT, verifique estes pontos:

Escolha o PX3228 quando

A aplicação requerer pressão relativa de 0 a 25 kPa, saída analógica de 4 a 20 mA, alimentação entre 9,6 e 32 V DC e conexão de processo 1/4" NPT externa.

Considere outra especificação quando

O processo exigir pressão absoluta, uma faixa diferente, outro tipo de saída ou conexão incompatível com a rosca 1/4" NPT. A ficha não identifica modelos alternativos; compare os requisitos com o catálogo e o datasheet do fabricante.

Valide antes de aplicar

Confira a compatibilidade química do fluido com aço inoxidável 1.4305 (303), cerâmica e FKM, além das condições de temperatura, pressão e instalação previstas para o processo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão eletrônico com célula de medição de cerâmica	Função e tecnologia informadas para o modelo PX3228.
Marca	ifm	Fabricante indicado na identificação do produto.
Modelo / SKU / Part Number	PX3228	Código de identificação do produto.
GTIN	4021179244633	Identificador comercial informado para o produto.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de substância indicados; a compatibilidade química deve ser verificada para o fluido específico.
Tipo de pressão	Pressão relativa	Define a referência de medição indicada pelo fabricante.

Faixa de medição e pressão
Alcance de medição	0 a 100 inH2O / 0 a 25 kPa	Faixa nominal especificada para o transmissor.
Resistência à pressão	2400 inH2O / 1 MPa	Limite de resistência à pressão indicado na ficha; não é a faixa normal de medição.
Pressão mínima de ruptura	12043 inH2O / 3 MPa	Valor de pressão de ruptura informado no conjunto de dados do produto.
Proteção contra sobrecarga	Sim	A ficha indica proteção contra sobrecarga, sem detalhar aqui condições adicionais.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada na ficha para ciclos de pressão.

Saída e desempenho de medição
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4 a 20 mA	Tipo e intervalo do sinal de saída.
Tempo de resposta de passo da saída analógica	3 ms	Tempo de resposta informado para a saída analógica.
Repetibilidade	< 0,15 % do intervalo; para variações de temperatura < 10 K	Condição de repetibilidade indicada na ficha.
Desvio de características	< ±0,35 % BFSL / < ±0,75 % LS	BFSL é o ajuste de melhor reta; LS é o ajuste de ponto limite, conforme as definições da ficha.
Estabilidade ao longo do tempo	< ±0,05 % do intervalo por 6 meses	Período de referência e valor de estabilidade informados.
Coeficiente de temperatura da amplitude	0,3 % do intervalo / 10 K	Especificado para a faixa de 0 a 80 °C.
Coeficiente de temperatura do ponto zero	0,2 % do intervalo / 10 K	Especificado para a faixa de 0 a 80 °C.

Dados elétricos
Tensão de operação	9,6 a 32 V DC	Intervalo de alimentação especificado.
Carga máxima	720 Ω; condição informada: Ub = 24 V e (Ub - 9,6 V) / 20 mA	Carga máxima declarada sob a condição de alimentação indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e característica dos contatos informados.
Classe de proteção elétrica	III	Classe indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio e valor mínimo especificados.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado na ficha.
Certificações EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; emissão segundo diretriz de veículos 2004/104/CE / CISPR 25; imunidade segundo diretriz de veículos 2004/104/CE / ISO 11452-2 HF irradiado 100 V/m; resistência a pulso ISO 7637-2, grau de severidade 3	Normas e níveis de ensaio EMC reproduzidos conforme os dados do fabricante.

Conexões e materiais
Conexão de processo	Rosca externa 1/4" NPT; rosca interna M5	Conexões mecânicas indicadas na ficha; confira a contraparte e a vedação.
Célula de medição	Cerâmica	Material/tecnologia do elemento de medição informado.
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM	Materiais declarados para as partes em contato com o fluido.
Materiais de construção	Aço inoxidável 1.4404 (316L), FKM, PA e EPDM/X	Materiais de construção informados na ficha; a ficha também especifica separadamente os materiais em contato com o fluido.
Característica dos contatos	Contatos banhados a ouro	Característica declarada para os contatos elétricos.

Condições ambientais e de processo
Temperatura ambiente	-25 a 80 °C	Intervalo ambiente informado na ficha.
Temperatura do fluido	-25 a 90 °C	Intervalo de temperatura especificado para o fluido.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento informados.
Grau de proteção	IP65	Grau de proteção declarado para o produto.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Ensaio e condição informados.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10 a 2000 Hz)	Ensaio e faixa de frequência informados.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de uso declarada na ficha para a diretiva de equipamentos sob pressão.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado para o corpo do transmissor.
Diâmetro	30 mm	Dimensão informada para o invólucro.
Comprimento	79,5 mm	Dimensão informada para o produto.
Peso	212 g	Peso indicado no conjunto de dados do produto.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade informada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	555 anos	Valor de MTTF declarado no conjunto de dados; não representa garantia de vida útil em qualquer condição de operação.
NCM	9026.20.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Sinal de saída analógico de corrente 4 a 20 mA. A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 pinos; alimentação de 9,6 a 32 V DC. A ficha informa contatos dourados. Verifique o pinout no datasheet antes da ligação; não há pinagem detalhada disponível nesta descrição.

Processo Rosca externa 1/4" NPT; rosca interna M5 indicada na ficha. A compatibilidade mecânica depende da contraparte e da vedação adotadas na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente compatível com 4 a 20 mA e alimentação dentro de 9,6 a 32 V DC	✓	A saída e o intervalo de alimentação correspondem aos dados especificados para o transmissor.
Conexão de processo com contraparte 1/4" NPT compatível	✓	O transmissor possui rosca externa 1/4" NPT; confirme também os requisitos de vedação da instalação.
Entrada exclusivamente digital, sem entrada analógica de 4 a 20 mA	✗	A ficha informa saída analógica de corrente e não especifica protocolo digital.
Aplicação que exige pressão absoluta	✗	O tipo de pressão indicado para o PX3228 é pressão relativa.
Fluido cuja compatibilidade com aço inoxidável 1.4305, cerâmica e FKM não foi confirmada	✗	A compatibilidade química específica não está detalhada na ficha; valide com o fabricante antes de instalar.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PX3228 com Célula de Medição de Cerâmica, 0 a 25 kPa, Saída 4 a 20 mA e Conexão 1/4" NPT

Confirme que a aplicação requer pressão relativa e que a faixa de operação está dentro de 0 a 25 kPa.
Verifique a compatibilidade do fluido com aço inoxidável 1.4305 (303), cerâmica e FKM, bem como os limites de temperatura aplicáveis.
Confira se a conexão da instalação é compatível com a rosca externa 1/4" NPT e com o método de vedação previsto.
Instale o transmissor na conexão de processo sem exceder os limites mecânicos definidos pelo fabricante; consulte o datasheet para orientações de montagem e torque, não especificados nesta descrição.
Conecte o M12 de 4 pinos e a alimentação dentro da faixa de 9,6 a 32 V DC. Consulte o datasheet para confirmar a pinagem antes de energizar.
Ligue a saída de 4 a 20 mA a uma entrada compatível, verifique a alimentação e confirme a leitura do sistema antes de liberar o processo.

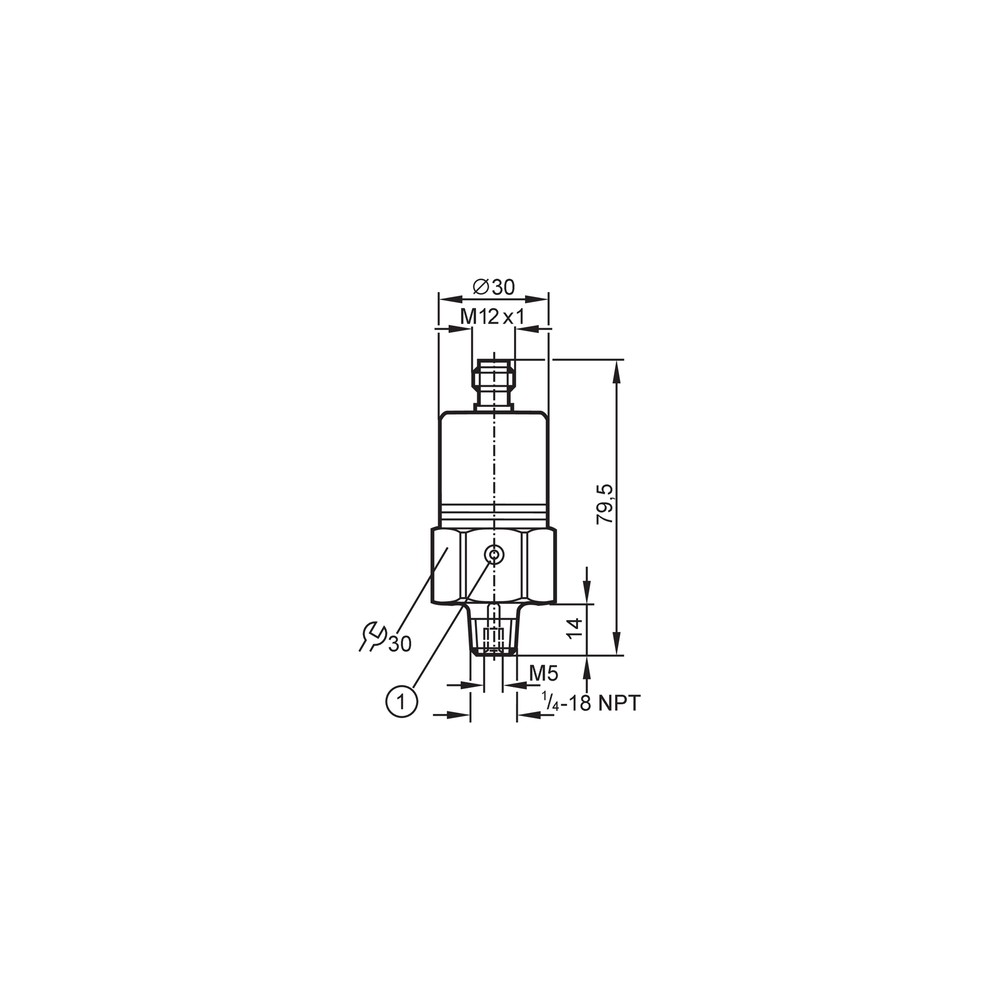

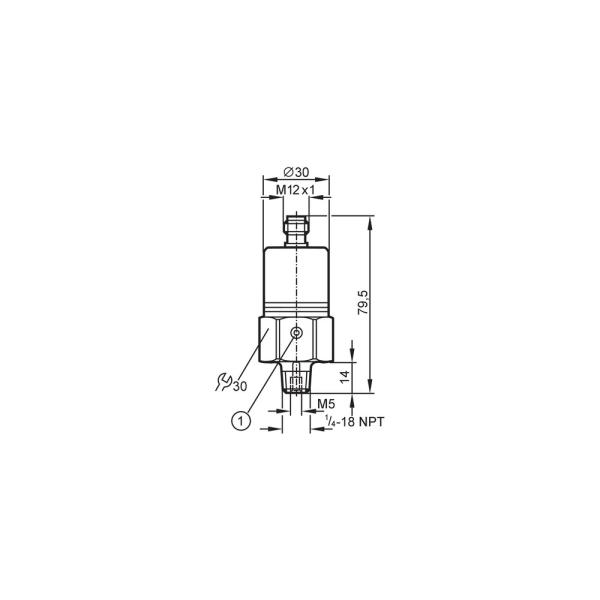

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou abaixo do esperado.	Alimentação ausente ou fora da faixa, circuito de corrente aberto ou ligação incorreta no conector.	Meça a alimentação no circuito e verifique continuidade, conexão M12 e compatibilidade da entrada com sinal de 4 a 20 mA.
O sinal de corrente fica instável ou apresenta leitura inconsistente.	Conexão elétrica inadequada, interferência no circuito ou condição de processo variável.	Inspecione conexões e cabeamento, compare a alimentação com a faixa especificada e verifique a pressão no processo com instrumento de referência.
Há vazamento no ponto de instalação.	Incompatibilidade entre a rosca de processo, a contraparte ou o método de vedação.	Despressurize o sistema e confira se a contraparte corresponde à rosca 1/4" NPT e se a vedação utilizada é apropriada à instalação.
A medição não corresponde à pressão esperada.	Seleção de tipo de pressão ou faixa incompatível com o processo, ou fluido/material não validado.	Confirme que a variável é pressão relativa, confira a pressão em relação à faixa do transmissor e valide os materiais em contato com o fluido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do PX3228 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PX3228 e para quem ele serve?

É um transmissor eletrônico de pressão relativa para aplicações industriais, com célula de medição de cerâmica. Serve a sistemas que aceitem uma saída analógica de corrente de 4 a 20 mA.

O que acompanha o transmissor na embalagem?

A ficha informa uma unidade por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo fornecido.

Posso usar o PX3228 para medir pressão absoluta?

Não para essa finalidade conforme a especificação disponível: o tipo de pressão informado é relativa. Se a aplicação exigir pressão absoluta, selecione um produto cuja ficha declare esse tipo de medição.

Ele é compatível com qualquer líquido ou gás?

A ficha indica uso com fluidos líquidos e gasosos, mas isso não confirma compatibilidade química universal. Verifique o fluido específico em relação a aço inoxidável 1.4305, cerâmica e FKM com o fabricante.

O sinal fica em zero; o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação, que deve estar entre 9,6 e 32 V DC, e a continuidade do circuito de corrente. Confirme também as conexões M12 e a compatibilidade da entrada com 4 a 20 mA.

A leitura oscila; como faço um diagnóstico inicial?

Confira a ligação elétrica, a alimentação e a estabilidade da condição de pressão do processo. Compare a leitura com um instrumento de referência antes de concluir que o transmissor está com defeito.

Devo comprar o transmissor ou um kit de instalação?

A ficha identifica o PX3228 como uma unidade por embalagem e não relaciona acessórios inclusos. Confirme separadamente se sua instalação requer cabo, contraparte ou elementos de vedação compatíveis.

Quando devo escolher outro transmissor em vez do PX3228?

Escolha outra especificação se precisar de pressão absoluta, faixa diferente, saída distinta ou conexão de processo que não seja compatível com 1/4" NPT externa. Compare os requisitos com o datasheet do fabricante.

Que cuidados devo ter ao instalar o PX3228?

Confirme a compatibilidade da rosca e do fluido, respeite as condições de processo e consulte o datasheet para a pinagem do M12 antes de energizar. A ficha disponível não especifica torque de montagem.

O PX3228 tem protocolo digital ou comunicação IO-Link?

A ficha informa uma saída analógica de 4 a 20 mA e não especifica protocolo digital ou IO-Link. Para integrar ao sistema, verifique se o controlador dispõe de entrada de corrente compatível.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão indicada em relação a uma referência de pressão; o PX3228 é especificado para esse tipo de medição. (Ref.: tipo de pressão: pressão relativa)

4 a 20 mA

Faixa de corrente analógica especificada para a saída do transmissor. (Ref.: corrente da saída analógica: 4 a 20 mA)

NPT

Tipo de rosca indicado para a conexão de processo; a ficha especifica rosca externa 1/4" NPT. (Ref.: conexão de processo)

IP65

Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção: IP65)

MTTF

Tempo médio até falha informado pelo fabricante como valor estatístico do produto, não como garantia de duração em uma aplicação específica. (Ref.: MTTF: 555 anos)
