Transmissor de Pressão IFM PX3224

Pré-visualizar: PX3224 IFM - Transmissor de Pressão ifm Uso Industrial 0-100 psi 4-20mA

PX3224 IFM - Transmissor de Pressão ifm Uso Industrial 0-100 psi 4-20mA

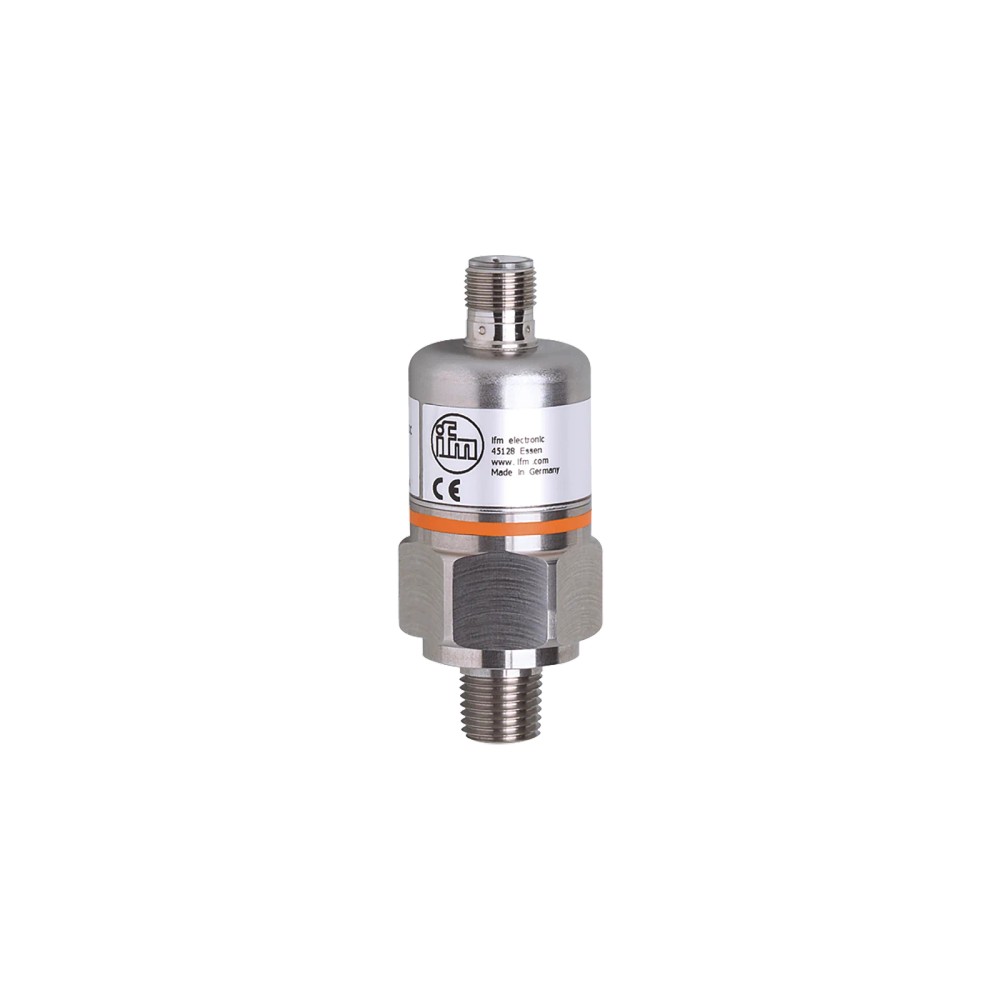

Imagem meramente ilustrativa

R$ 3.011,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PX3224
EAN: 4021179228794
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PX3224 IFM - Transmissor de Pressão ifm Uso Industrial 0-100 psi 4-20mA"

Destaques do Produto

Faixa de pressão

0 a 100 psi / 0 a 700 kPa

Tipo de pressão

Relativa

Saída

4 a 20 mA

Alimentação

9,6 a 32 V DC

Conexão de processo

1/4" NPT externa

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão ifm PX3224, célula de medição cerâmica, 0 a 100 psi, saída analógica 4 a 20 mA

O PX3224 é um transmissor de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Converte a pressão na faixa de 0 a 100 psi (0 a 700 kPa) em sinal analógico de 4 a 20 mA. Possui célula de medição cerâmica, conexão de processo 1/4" NPT externa e alimentação de 9,6 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PX3224
Tipo de pressão	Relativa
Faixa de medição	0 a 100 psi / 0 a 700 kPa
Sinal de saída	Analógico, 4 a 20 mA
Alimentação	9,6 a 32 V DC
Conexão de processo	1/4" NPT externa; rosca interna M5
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 90 °C
Grau de proteção	IP 65
Material da célula de medição	Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de 0 a 100 psi (0 a 700 kPa), as temperaturas especificadas e as conexões do sensor.
Sistemas de aquisição compatíveis com sinal analógico de 4 a 20 mA e alimentação de 9,6 a 32 V DC.
Instalações cujo ponto de processo aceite rosca 1/4" NPT externa.

⚠ Considere outro se precisa de:

Aplicações que exijam faixa de pressão acima de 100 psi (700 kPa), pois essa faixa excede o alcance de medição especificado.
Aplicações que requeiram saída diferente de 4 a 20 mA ou alimentação fora de 9,6 a 32 V DC.
Pontos de processo cuja conexão não seja compatível com a rosca externa 1/4" NPT, sem adaptador apropriado.

APLICAÇÕES E USO

Aplicação indicada na ficha: medição industrial de pressão relativa em fluidos líquidos e gasosos. A ficha não identifica processos específicos; validar compatibilidade química dos materiais em contato com o fluido antes da instalação.
Possibilidade de uso em uma malha de controle com entrada analógica de 4 a 20 mA, desde que a alimentação, a carga e as condições de instalação estejam dentro dos limites declarados.
A instalação deve respeitar a faixa de medição de 0 a 100 psi (0 a 700 kPa), temperatura ambiente de -25 a 80 °C e temperatura do fluido de -25 a 90 °C.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão ifm PX3224, célula de medição cerâmica, 0 a 100 psi, saída analógica 4 a 20 mA, verifique estes pontos:

Escolha o PX3224 quando

A aplicação exigir medição de pressão relativa até 100 psi (700 kPa), saída analógica de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão de processo 1/4" NPT externa.

Procure outra configuração quando

A faixa necessária ultrapassar 100 psi, o sistema de controle não aceitar 4 a 20 mA, a alimentação estiver fora da faixa especificada ou a conexão de processo não puder ser adaptada à rosca 1/4" NPT externa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão com célula de medição de cerâmica	Tipo de produto informado pelo fabricante.
Modelo / SKU / Part Number	PX3224	Identificação do modelo no anúncio e na ficha.
Marca	ifm / ifm electronic	Fabricante indicado nas fontes do produto.
GTIN	4021179228794	Identificador comercial informado no anúncio.
Aplicação	Aplicações industriais	Indicação geral declarada na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de fluido informados; verificar compatibilidade dos materiais com cada fluido.
Tipo de pressão	Relativa	Tipo de pressão medido.

Faixa de medição e pressão
Alcance de medição	0 a 100 psi / 0 a 700 kPa	Faixa nominal de medição informada.
Resistência à pressão	1087 psi / 7,5 MPa	Valor de resistência à pressão declarado na ficha.
Pressão mínima de ruptura	2175 psi / 15 MPa	Valor mínimo de pressão de ruptura informado; não representa faixa de medição.
Proteção contra sobrecarga	Sim	A ficha declara proteção contra sobrecarga; consultar datasheet para condições de aplicação.

Dados elétricos e alimentação
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe declarada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio e valor declarados.
Proteção contra inversão de polaridade	Sim	Recurso declarado para a alimentação.
Carga máxima	720 Ω; Ub = 24 V; (Ub - 9,6 V) / 20 mA	Condição de carga máxima informada na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos, banhados a ouro	Tipo de conector, codificação e acabamento dos contatos informados.

Saídas analógicas
Quantidade de saídas analógicas	1	Quantidade declarada na ficha.
Sinal de saída	Analógico, 4 a 20 mA	Tipo e intervalo de corrente de saída.
Corrente da saída analógica	4 a 20 mA	Intervalo de corrente especificado.
Tempo de resposta da saída analógica	3 ms	Tempo de resposta de passo declarado para a saída.

Precisão, estabilidade e temperatura
Desvio de características	< ±0,35% BFSL / < ±0,75% LS	Valores informados, incluindo erro de linearidade, erro de zero e erro da faixa de medição.
Repetibilidade	< 0,15% do span	Indicada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,05% do span por 6 meses	Período de referência declarado.
Coeficiente de temperatura da amplitude	0,3% do span / 10 K	Referência de temperatura de 0 a 80 °C.
Coeficiente de temperatura do ponto zero	0,2% do span / 10 K	Referência de temperatura de 0 a 80 °C.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa ambiente declarada.
Temperatura do fluido / operação	-25 a 90 °C	Limite informado para o fluido; o atributo do anúncio também indica temperatura de operação de -25 a 90 °C.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 65	Grau declarado na ficha; instalar conforme as condições aplicáveis para manter a proteção.
Resistência a choques	50 g, 11 ms; DIN IEC 68-2-27	Condição e referência de ensaio informadas.
Resistência a vibrações	20 g, 10 a 2000 Hz; DIN IEC 68-2-6	Condição e referência de ensaio informadas.

Compatibilidade eletromagnética
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis declarados para descarga eletrostática.
HF irradiado	EN 61000-4-3: 30 V/m; também informado 100 V/m	Valores e referências reproduzidos da ficha; verificar condições no datasheet.
Burst	EN 61000-4-4: 2 kV	Nível declarado para ensaio de burst.
AF com fio	EN 61000-4-6: 10 V	Nível declarado para ensaio conduzido.
Emissão de interferências	Diretriz de veículos 2004/104/CE / CISPR 25	Referências declaradas para emissão.
Imunidade a ruído	Diretriz de veículos 2004/104/CE / ISO 11452-2	Referências declaradas para imunidade.
Resistência ao pulso	ISO 7637-2, grau de severidade 3	Referência de ensaio informada.

Materiais e conexão de processo
Material do corpo	Aço inoxidável	Material indicado nos dados básicos do anúncio.
Materiais de construção	1.4404 (aço inoxidável / 316L); FKM; PA; EPDM/X	Lista de materiais declarada na ficha.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); cerâmica; FKM	Materiais declarados para contato com o fluido; avaliar compatibilidade química para a aplicação.
Célula de medição	Cerâmica	Material da célula informado no anúncio e no catálogo.
Conexão de processo	1/4" NPT, rosca externa; rosca interna M5	Interfaces de processo declaradas.
Elemento de estrangulamento	Não disponível para instalação posterior	Informação declarada para o elemento de estrangulamento.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de uso reproduzida da ficha; confirmar requisitos regulamentares da instalação.

Dados mecânicos
Formato / invólucro	Cilíndrico	Formato declarado.
Dimensões	Ø 30 mm; comprimento 79,5 mm	Dimensões informadas na ficha.
Peso	212 g	Peso indicado no dataset do catálogo.
Cor	Prateado; destaque laranja	Cores declaradas nos dados básicos do anúncio.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada na ficha.
MTTF	535 anos	Valor informado no dataset; não equivale a garantia nem determina a vida útil em qualquer condição.

Identificação logística e fiscal
NCM	9026.20.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 9,6 a 32 V DC. A ficha não informa o pinout; consulte o datasheet do fabricante antes de ligar. Carga máxima informada: 720 Ω nas condições Ub = 24 V e (Ub - 9,6 V) / 20 mA.

Processo Rosca externa 1/4" NPT; a ficha também informa rosca interna M5. Confirmar a interface do ponto de instalação antes da montagem. A conexão mecânica não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4 a 20 mA, alimentação entre 9,6 e 32 V DC e pressão relativa dentro da faixa especificada.	✓	Corresponde ao tipo de saída, à alimentação e ao tipo e alcance de pressão informados para o PX3224.
Sistema que exige comunicação digital por protocolo não especificado na ficha.	✗	A ficha informa saída analógica 4 a 20 mA e não especifica protocolo digital.
Ponto de instalação com rosca de processo 1/4" NPT compatível e conexão elétrica M12 codificação A de 4 contatos adequada ao sistema.	✓	As interfaces correspondem às conexões mecânica e elétrica declaradas; verificar separadamente a pinagem no datasheet.
Pressão requerida acima de 100 psi (700 kPa).	✗	A necessidade excede o alcance de medição declarado.
Aplicação com fluido líquido ou gasoso, dentro dos limites de temperatura informados e compatível com os materiais em contato com o fluido.	✓	A ficha descreve uso industrial com fluidos líquidos e gasosos; validar a compatibilidade química dos materiais para o fluido específico.

INSTALAÇÃO

Como instalar o Transmissor de pressão ifm PX3224, célula de medição cerâmica, 0 a 100 psi, saída analógica 4 a 20 mA

Confirme que o PX3224 atende ao tipo de pressão, à faixa de medição, à temperatura e à compatibilidade dos materiais com o fluido da aplicação.
Verifique se o ponto de processo aceita a rosca externa 1/4" NPT e se há espaço para as dimensões de Ø 30 mm por 79,5 mm.
Despressurize e isole o processo antes de instalar ou remover o transmissor.
Instale na conexão de processo compatível, seguindo os procedimentos de montagem aplicáveis à conexão e à instalação; a ficha não especifica torque de aperto.
Conecte o M12 de codificação A e 4 contatos ao circuito compatível, confirmando a pinagem no datasheet antes da ligação.
Alimente entre 9,6 e 32 V DC e verifique o sinal de 4 a 20 mA e a carga do circuito dentro dos limites especificados.

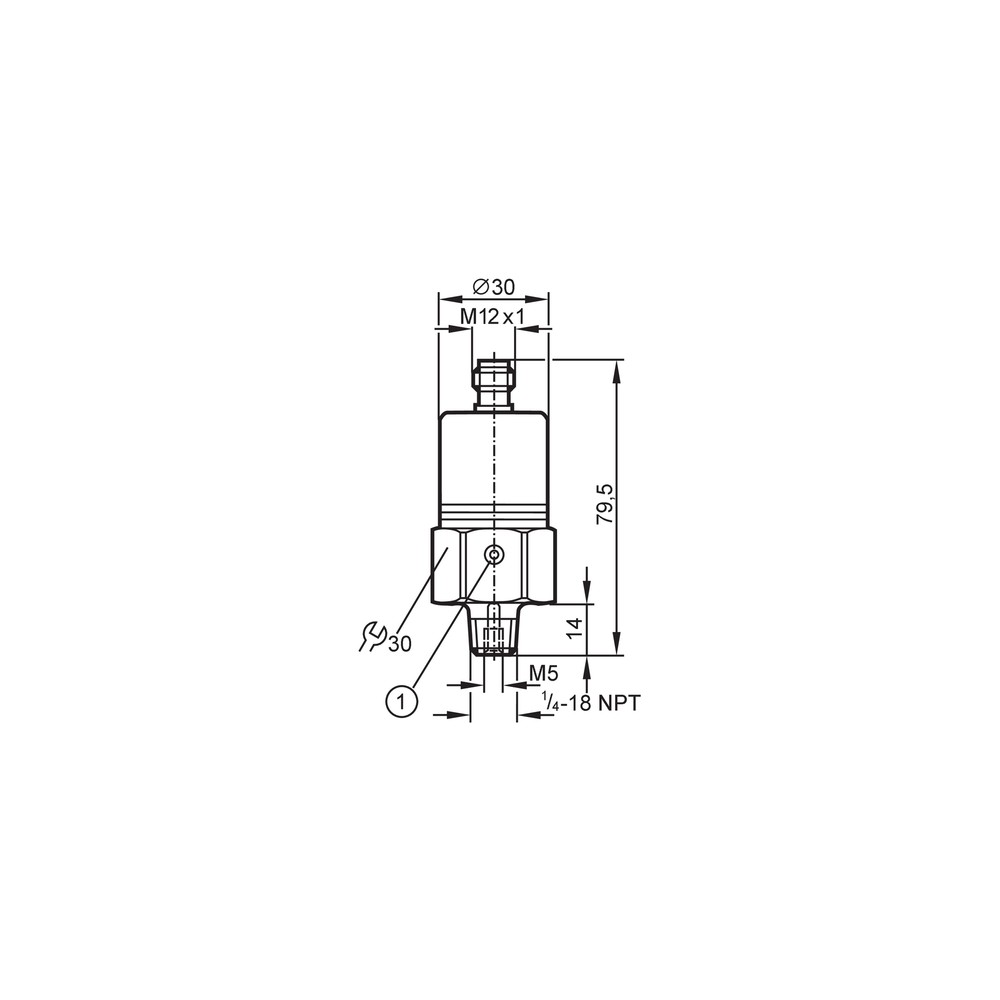

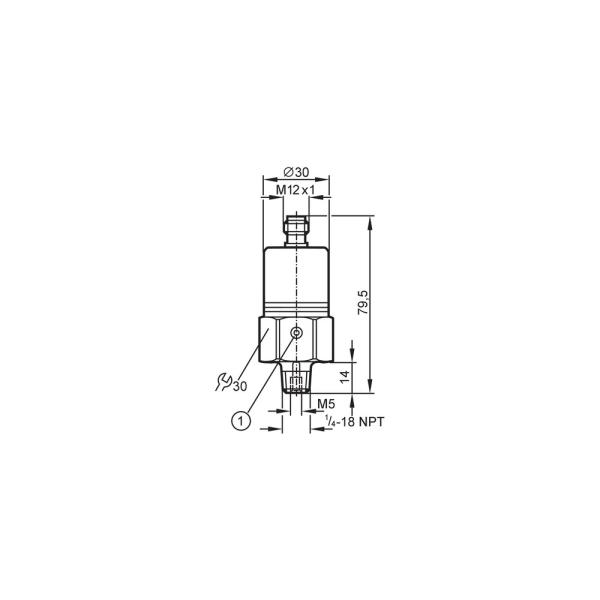

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de pressão permanece em zero ou não acompanha a pressão do processo.	Ausência de alimentação, ligação elétrica incorreta ou pressão fora da faixa de medição.	Confirme alimentação de 9,6 a 32 V DC, a conexão M12 conforme o datasheet e a pressão aplicada dentro da faixa especificada.
O sistema de controle não reconhece o sinal ou apresenta leitura fixa.	Entrada do controlador incompatível com saída de corrente, circuito aberto ou carga acima do limite aplicável.	Verifique se a entrada aceita 4 a 20 mA, inspecione continuidade e conexões e compare a carga do circuito com o limite informado para a tensão de alimentação.
A indicação varia de forma inesperada durante a operação.	Conexão elétrica instável, alimentação fora da faixa ou variação real de pressão no processo.	Confira a estabilidade da alimentação, o acoplamento do conector e compare a pressão do processo com uma referência independente adequada.
Há vazamento no ponto de montagem ou a leitura não corresponde à pressão esperada.	Interface de processo incompatível, montagem inadequada ou pressão fora das condições especificadas.	Despressurize o sistema, confirme a compatibilidade da rosca 1/4" NPT e inspecione a montagem e as condições do processo antes de reinstalar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PX3224 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PX3224 e para que tipo de aplicação serve?

É um transmissor de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. A ficha especifica medição de 0 a 100 psi (0 a 700 kPa) e saída analógica de 4 a 20 mA.

Quais são as conexões elétrica e de processo deste transmissor?

A conexão elétrica é M12, codificação A, com 4 contatos; a conexão de processo é 1/4" NPT externa, com rosca interna M5 também indicada na ficha. Verifique separadamente a pinagem e a interface mecânica antes da instalação.

O produto acompanha cabo ou conector M12?

A ficha informa a conexão M12 do transmissor e uma peça por embalagem, mas não lista cabo, conector avulso ou outros acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor.

Este modelo serve para medir pressão acima de 100 psi?

Não para medição acima do alcance especificado: a faixa do PX3224 é de 0 a 100 psi (0 a 700 kPa). Se o processo exceder esse valor, selecione um transmissor com faixa apropriada.

Posso usar o PX3224 em um sistema que exige saída digital ou tensão analógica?

A ficha especifica saída de corrente analógica de 4 a 20 mA e não informa protocolo digital nem saída de tensão. Para uma interface diferente, procure uma versão cuja ficha declare a saída exigida.

O sinal fica em zero; devo trocar o transmissor?

Antes da troca, confirme a alimentação de 9,6 a 32 V DC, a continuidade do circuito e a compatibilidade da entrada com 4 a 20 mA. Verifique também se há pressão aplicada dentro da faixa de medição.

A leitura está instável; o que devo verificar primeiro?

Confira alimentação, conexões elétricas e carga do circuito, além de confirmar se a pressão do processo realmente varia. A ficha informa resposta de 3 ms, mas não permite determinar a causa sem medir o circuito e o processo.

Como escolher entre comprar o PX3224 ou buscar outro modelo?

Escolha o PX3224 se a aplicação exigir pressão relativa até 100 psi, saída de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão 1/4" NPT externa. Busque outra configuração se qualquer requisito essencial estiver fora dessas especificações.

Que cuidados são necessários na instalação elétrica?

Use alimentação dentro de 9,6 a 32 V DC e confirme a pinagem M12 no datasheet antes de energizar. A ficha não especifica torque de montagem; siga o procedimento aplicável à conexão de processo e à instalação.

O PX3224 pode ser instalado em qualquer fluido líquido ou gasoso?

A ficha indica uso com fluidos líquidos e gasosos, mas isso não confirma compatibilidade com toda composição química. Verifique os materiais em contato com o fluido — aço inoxidável 1.4305, cerâmica e FKM — e os limites de temperatura antes de selecionar.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: Tipo de pressão: relativa.)

Sinal 4 a 20 mA

Saída analógica de corrente cujo intervalo especificado pelo fabricante é de 4 a 20 mA. (Ref.: Sinal de saída.)

NPT

Tipo de rosca de conexão de processo indicado para a interface mecânica do transmissor. (Ref.: Conexão de processo: 1/4" NPT externa.)

IP 65

Grau de proteção declarado para o invólucro; a instalação deve respeitar as condições aplicáveis para manter essa proteção. (Ref.: Grau de proteção.)

BFSL / LS

Referências usadas pela ficha ao declarar os limites de desvio de características do transmissor. (Ref.: Desvio de características.)
