Transmissor de Pressão IFM PX3023 - Cerâmica Industrial

Pré-visualizar: PX3023 IFM - Transmissor de Pressão IFM Uso Industrial -1 a 25 bar, 4-20mA, G 1/4

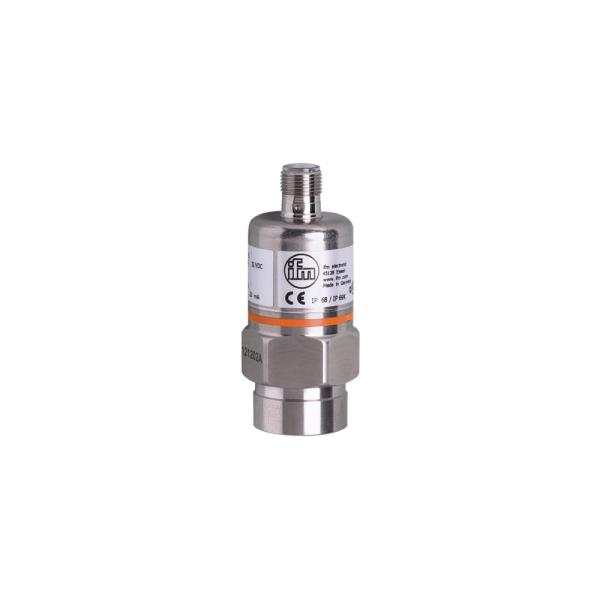

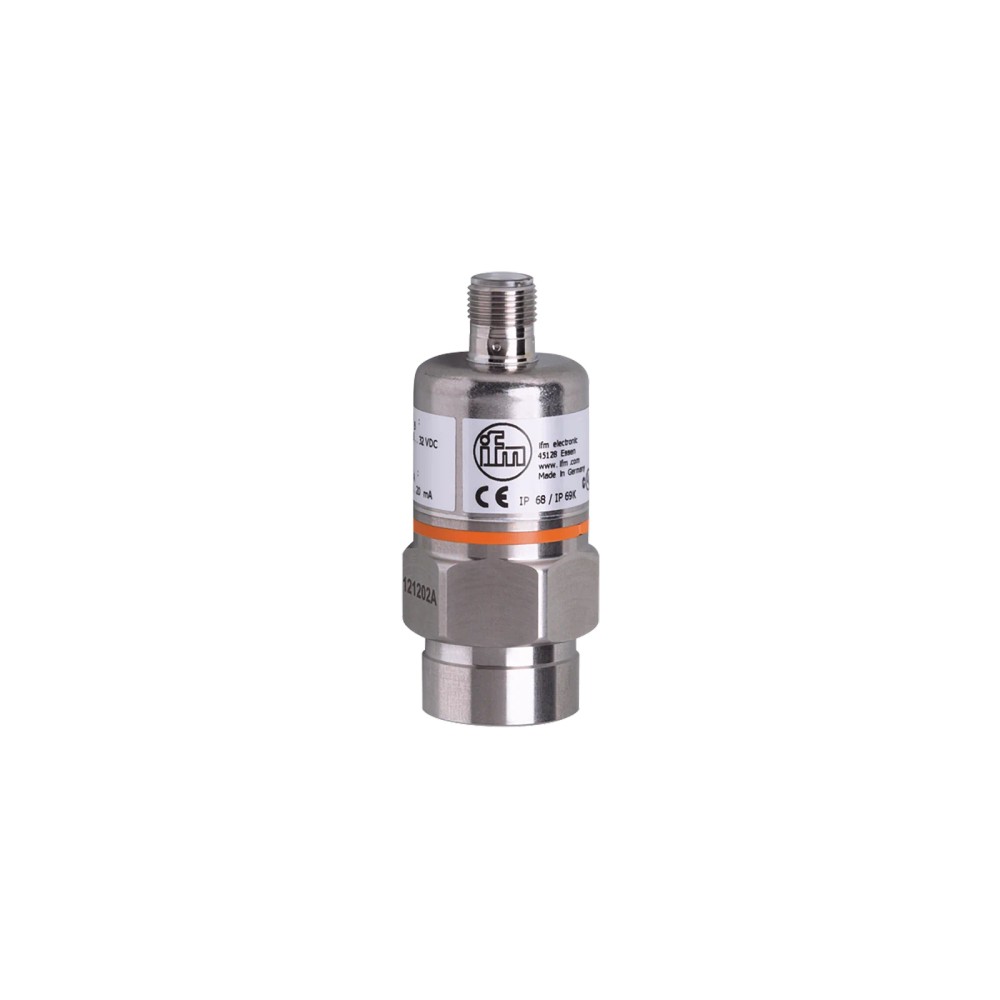

PX3023 IFM - Transmissor de Pressão IFM Uso Industrial -1 a 25 bar, 4-20mA, G 1/4

Imagem meramente ilustrativa

R$ 3.282,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PX3023
EAN: 4021179232203
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PX3023 IFM - Transmissor de Pressão IFM Uso Industrial -1 a 25 bar, 4-20mA, G 1/4"

Destaques do Produto

Faixa de Medição

-1...25 bar

Sinal de Saída

4...20 mA

Conexão de Processo

G 1/4

Grau de Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PX3023 (-1 a 25 bar, 4-20mA, G 1/4)

O PX3023 da ifm é um transmissor de pressão eletrônico robusto, equipado com célula de medição de cerâmica para medições de -1 a 25 bar. Desenvolvido para aplicações industriais exigentes, ele fornece um sinal analógico estável de 4-20 mA. Sua construção em aço inoxidável e vedação em FKM garantem durabilidade em fluidos líquidos e gasosos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PX3023
Marca	ifm
Faixa	-1...25 bar
Saída	4...20 mA
Conexão	G 1/4 Rosca interna
Proteção	IP 65
Temperatura	-25...90 °C
Material Célula	Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos industriais.
Monitoramento de fluidos hidráulicos não corrosivos.
Processos que utilizam entrada de sinal analógico 4-20 mA.

⚠ Considere outro se precisa de:

Sistemas com pressões de pico superiores a 350 bar.
Aplicações com fluidos agressivos que degradam aço inox 1.4305 ou vedações FKM.
Ambientes com temperaturas contínuas acima de 90 °C.

APLICAÇÕES E USO

Monitoramento de pressão em sistemas pneumáticos industriais.
Controle de pressão em circuitos de fluidos hidráulicos compatíveis.
Automação de processos que requerem feedback analógico contínuo.
Medição de pressão em sistemas de refrigeração e ar comprimido.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PX3023 (-1 a 25 bar, 4-20mA, G 1/4), verifique estes pontos:

Escolha este modelo quando

Seu processo exigir medição analógica de pressão entre -1 e 25 bar com alta durabilidade mecânica fornecida pela célula de cerâmica em ambientes industriais padrão.

Considere outra opção se

Seu sistema exigir comunicação digital via protocolo IO-Link ou se a aplicação envolver pressões de pico superiores a 150 bar (limite de resistência).

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	-1...25 bar	Operação nominal
Tipo de pressão	Pressão relativa	Referência de medição

Dados Elétricos
Tensão de operação	9,6...32 V DC	Alimentação
Sinal de saída	4...20 mA	Analógico

COMPATIBILIDADE

Comunicação

• Sinal Analógico 4-20 mA

Conexões

Elétrica 1 x M12; codificação A; 4 pinos

Processo G 1/4 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de ar comprimido	✓	A pressão e material são compatíveis com sistemas de ar industrial.
Fluidos altamente corrosivos	✗	O material em contato com o fluido é aço inox 1.4305 e cerâmica, inadequado para certos químicos agressivos.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PX3023 (-1 a 25 bar, 4-20mA, G 1/4)

Desenergize o sistema antes da instalação.
Limpe a rosca G 1/4 do ponto de medição.
Aplique o torque adequado, evitando força excessiva.
Conecte o cabo M12 codificação A ao sensor.
Verifique a integridade da vedação.
Energize e teste a leitura do sinal 4-20 mA.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica.	Tensão fora da faixa (9,6-32V DC).	Medir a tensão nos pinos do conector M12.
Desvio permanente na calibração ou falha no zero.	Picos de pressão além de 150 bar.	Verificar histórico de sobrepressão do sistema.
Vazamento de fluido na conexão.	Falha na vedação da rosca G 1/4.	Inspecionar integridade do anel de vedação e torque.
Sinal instável ou oscilante.	Interferência eletromagnética intensa.	Verificar aterramento e proximidade com fontes de ruído.

DOCUMENTAÇÃO TÉCNICA

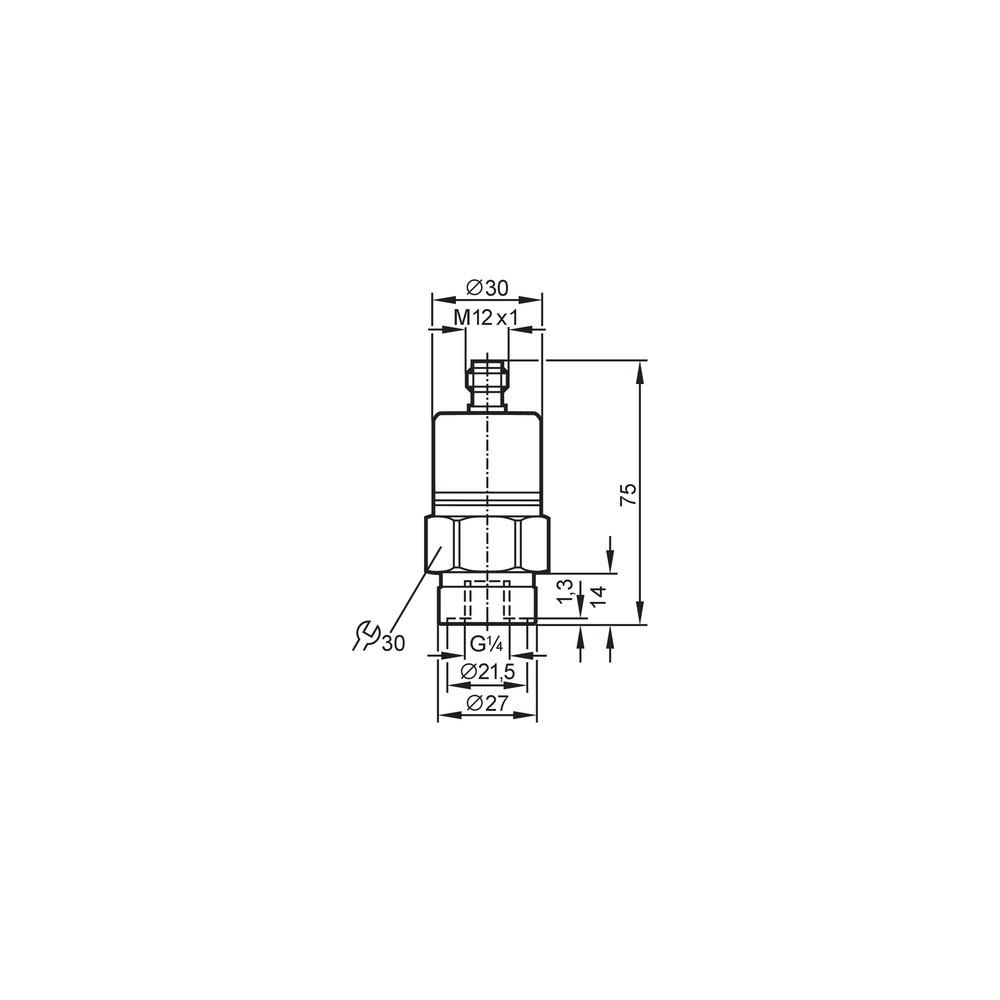

Datasheet Oficial PX3023 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PX3023 da ifm?

Este é um transmissor de pressão industrial projetado para converter a pressão do sistema em um sinal analógico de 4-20 mA, utilizando uma célula de medição cerâmica robusta.

Para quais aplicações industriais este sensor é recomendado?

Ele é indicado para medição de pressão relativa em fluidos líquidos e gasosos em ambientes industriais, suportando faixas de -1 a 25 bar.

Existem limitações de uso para este modelo?

O sensor não deve ser aplicado em sistemas que excedam a pressão de ruptura de 350 bar ou que utilizem fluidos incompatíveis com aço inoxidável 1.4305 (303), cerâmica ou FKM.

Quais são as restrições de instalação ou compatibilidade?

Sim, ele é incompatível com conexões de processo que não sejam rosca interna G 1/4 e não deve ser instalado em ambientes com temperaturas que ultrapassem os limites especificados de -25 a 90 °C.

Como diagnosticar uma falha de leitura no sensor?

Sintomas de sinal errático ou perda de leitura geralmente indicam falha na alimentação elétrica ou dano no cabo M12, devendo-se verificar a tensão (9,6-32V DC) e a continuidade dos contatos.

O que verificar antes de substituir o sensor por suspeita de defeito?

Verifique inicialmente se há presença de cavitação, picos de pressão acima de 150 bar ou entupimento na conexão de processo, que podem causar leituras imprecisas ou desgaste prematuro da célula.

Devo escolher este modelo 4-20mA ou outro com comunicação digital?

Este modelo possui saída analógica 4-20 mA, diferenciando-se de sensores com saída digital ou IO-Link; escolha este caso seu sistema de controle aceite apenas entrada analógica padrão.

Este produto vem com kit de montagem ou reparo?

Este é um sensor compacto de peça única; não há kits de reparo disponíveis, sendo a substituição da unidade completa o procedimento padrão em caso de falha.

Quais cuidados tomar na instalação mecânica e elétrica?

A instalação requer conexão elétrica via conector M12 de 4 pinos e fixação mecânica G 1/4, garantindo que o torque aplicado não exceda as normas de vedação recomendadas para evitar danos à rosca.

Qual a procedência deste transmissor?

O produto é fabricado pela ifm electronic e conta com a garantia de origem direta do fabricante, sendo fornecido conforme as especificações técnicas da folha de dados oficial.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Célula Cerâmica

Elemento sensor capacitivo que oferece alta resistência a picos de pressão e estabilidade a longo prazo. (Ref.: Material da célula de medição)

Sinal 4-20 mA

Padrão de transmissão analógica de corrente onde 4 mA representa o limite inferior e 20 mA o limite superior da faixa de medição. (Ref.: Corrente de saída analógica)

Conexão G 1/4

Padrão de rosca cilíndrica para tubos (BSP) amplamente utilizado em instrumentação industrial. (Ref.: Conexão de processo)

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente. (Ref.: MTTF 555 anos)
