Pressostato Eletrônico IFM PV8023 com IO-Link

Pré-visualizar: PV8023 IFM - Pressostato ifm Monitor pressão IO-Link, 0-60bar, G1/4, IP69K

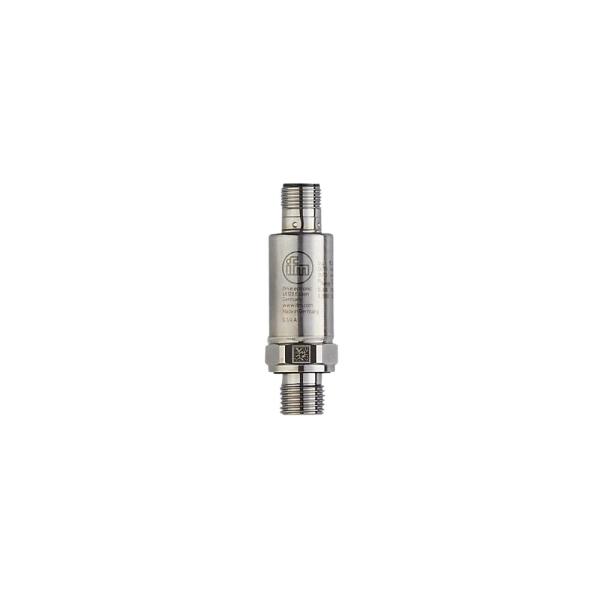

PV8023 IFM - Pressostato ifm Monitor pressão IO-Link, 0-60bar, G1/4, IP69K

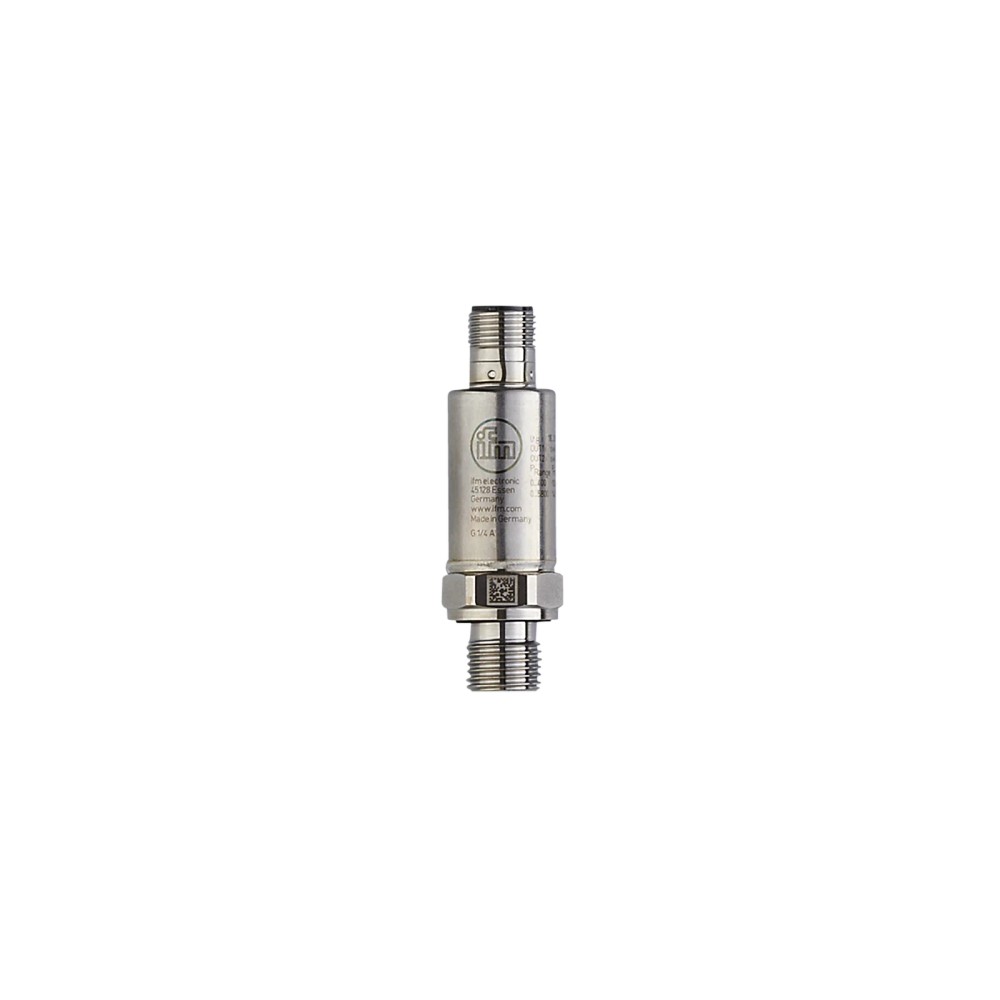

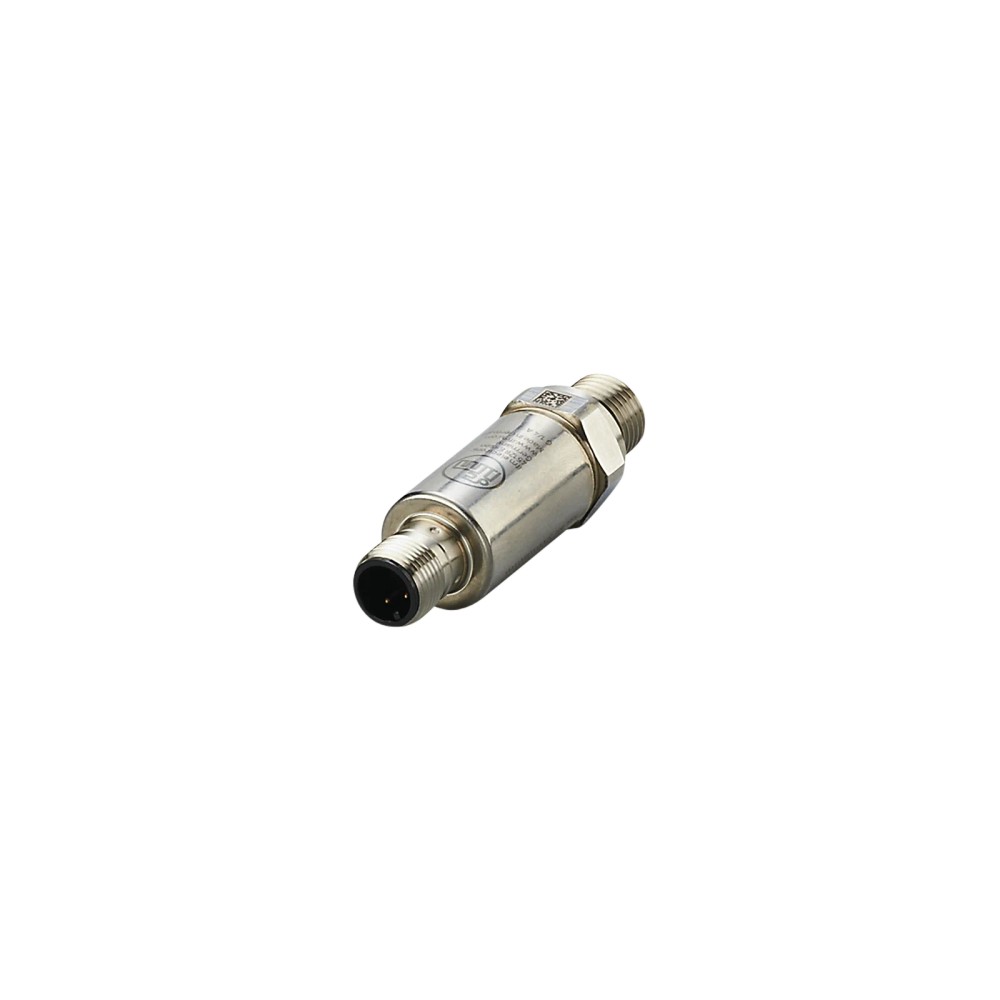

Imagem meramente ilustrativa

R$ 1.841,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PV8023
EAN: 4021179326315
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PV8023 IFM - Pressostato ifm Monitor pressão IO-Link, 0-60bar, G1/4, IP69K"

Destaques do Produto

Faixa de Medição

0...60 bar

Protocolo

IO-Link

Conexão

G 1/4

Conector Elétrico

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PV8023 IFM - Pressostato ifm Monitor pressão IO-Link, 0-60bar, G1/4, IP69K

O PV8023 é um pressostato eletrônico da IFM, projetado para monitorar fluidos líquidos e gasosos em aplicações industriais. Operando com tecnologia IO-Link, oferece alta precisão na faixa de 0 a 60 bar e robustez mecânica. Destaca-se por seu grau de proteção IP69K e carcaça em aço inoxidável, garantindo durabilidade em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PV8023
Faixa de pressão	0-60 bar
Interface	IO-Link
Grau de Proteção	IP67/IP69K
Material	Aço Inox
Saída	2x Digital (PNP/NPN)
Conexão	G 1/4
Tensão	18-30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos industriais.
Ambientes com requisitos de alta proteção (IP69K).
Sistemas de automação que utilizam o padrão IO-Link para monitoramento.

⚠ Considere outro se precisa de:

Instalação em ambientes onde a pressão de pico exceda 900 bar.
Exposição a meios agressivos incompatíveis com aço inox 1.4305/1.4542.
Conexão em sistemas com tensão fora da faixa 18-30 V DC.

APLICAÇÕES E USO

Monitoramento de pressão em sistemas hidráulicos industriais.
Controle de pressão em circuitos pneumáticos.
Aplicações que exigem limpeza com jatos de alta pressão (IP69K).
Integração em arquiteturas de automação descentralizada via IO-Link.

COMO ESCOLHER

Antes de comprar o PV8023 IFM - Pressostato ifm Monitor pressão IO-Link, 0-60bar, G1/4, IP69K, verifique estes pontos:

Escolha este modelo se:

Você precisa integrar o monitoramento de pressão em um sistema IO-Link, necessita de resistência a lavagens industriais intensas (IP69K) ou trabalha com pressões de até 60 bar.

Busque outra opção se:

Sua aplicação exige faixas de medição superiores a 60 bar ou se o meio de processo for incompatível com aço inoxidável e FKM.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Faixa de medição	0-60 bar	Faixa nominal de operação
Resistência à pressão	150 bar	Limite estático de sobrecarga
Pressão de estouro	900 bar	Limite de destruição mecânica

Dados Elétricos
Tensão de operação	18-30 V DC	Alimentação recomendada
Consumo de corrente	< 15 mA	Eficiência energética
Função elétrica	PNP/NPN	Saídas configuráveis

Interfaces e Saídas
Interface	IO-Link 1.1	Protocolo de comunicação
Saídas digitais	2	Quantidade de sinalização

Dados Mecânicos e Ambientais
Conexão de processo	G 1/4 rosca externa	Padrão de montagem mecânica
Material em contato	1.4305 / 1.4542	Aço inoxidável resistente
Grau de proteção	IP67 / IP69K	Resistência ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

Conexões

Elétrica M12, 4 contatos, codificação A

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Higiênicos)	✓	O grau de proteção IP69K permite exposição direta a jatos de água e temperatura.
Aplicações hidráulicas (Óleo/Agua)	✓	Compatibilidade com materiais 1.4305/1.4542 e vedação FKM.
Sistemas de alta pressão (> 150 bar)	✗	A resistência à pressão é limitada a 150 bar; pressões superiores causarão falha.

INSTALAÇÃO

Como instalar o PV8023 IFM - Pressostato ifm Monitor pressão IO-Link, 0-60bar, G1/4, IP69K

Certifique-se de que o sistema de pressão esteja despressurizado antes da instalação.
Limpe a rosca de conexão G 1/4 no bloco de montagem.
Verifique se o anel de vedação FKM está posicionado corretamente no sensor.
Rosqueie manualmente o sensor e aplique o torque especificado.
Conecte o cabo M12 de 4 polos seguindo o diagrama elétrico.
Energize o sistema e configure os pontos de comutação via IO-Link se necessário.

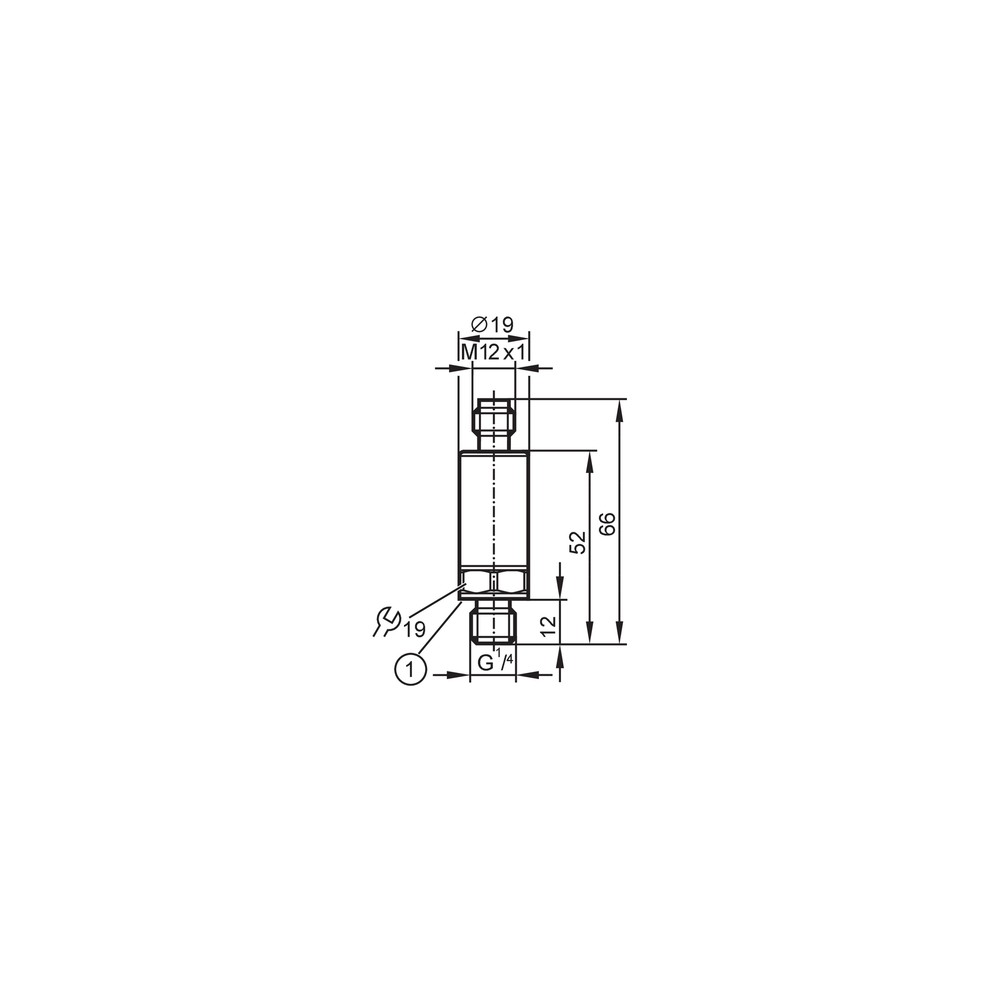

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga (sem LED).	Tensão fora da faixa nominal ou conexão mal fixada.	Medir a tensão nos pinos do conector M12.
Dados de pressão instáveis.	Falha na parametrização ou ruído no cabeamento.	Verificar aterramento e integridade do cabo M12.
Sensor travado em valor máximo ou mínimo.	Pressão real fora dos limites do sensor.	Validar a pressão do processo com um manômetro analógico.
Vazamento de fluido no ponto de conexão.	Vedação danificada na rosca.	Inspecionar o estado do anel O-ring FKM.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PV8023 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o pressostato PV8023 e para que serve?

O PV8023 é um pressostato eletrônico com interface IO-Link, projetado para monitoramento preciso de pressão em sistemas industriais com fluidos líquidos ou gasosos.

O que acompanha o produto na embalagem?

O produto acompanha o pressostato. Conectores e cabos M12 para a conexão elétrica devem ser adquiridos separadamente conforme a necessidade da instalação.

Existe alguma restrição de pressão para este sensor?

Este modelo não é indicado para aplicações em ambientes com pressões superiores a 900 bar, pois isso excederia a resistência de estouro nominal do sensor.

Quais fluidos não são compatíveis com este sensor?

Não deve ser utilizado com fluidos que contenham substâncias agressivas não compatíveis com aço inoxidável 1.4305/1.4542 ou FKM, sob risco de degradação do material de vedação.

O que fazer se o pressostato não emitir sinal de comutação?

Se o sensor parar de comutar, verifique a tensão de operação (18-30 V DC) e se a carga nas saídas digitais excede a capacidade de corrente permitida.

Como diagnosticar falhas de comunicação no IO-Link?

Verifique o LED de estado e a continuidade do cabo M12. Se o sensor não responder via IO-Link, o endereço ou o cabo de comunicação podem estar com falha.

Qual a vantagem de usar a tecnologia IO-Link em vez de um pressostato analógico convencional?

O IO-Link oferece diagnóstico avançado, parametrização remota e dados processuais mais precisos, enquanto o sinal de comutação simples apenas indica limiares definidos.

Como este modelo se compara a pressostatos comuns de mercado?

O PV8023 é um modelo de alta performance com invólucro em aço inox e proteção IP69K, superior a modelos básicos de plástico para ambientes com lavagem intensa.

Quais cuidados tomar durante a instalação mecânica?

Certifique-se de que a rosca G 1/4 esteja devidamente vedada com o anel FKM incluso e respeite o torque de aperto para evitar danos mecânicos à conexão.

Qual a procedência e os padrões de certificação deste sensor?

Este é um produto original IFM Electronic, fabricado para atender normas industriais de alta exigência como IP69K e IEC 61131-9.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional (padrão IEC 61131-9) que permite troca de dados, configuração e diagnóstico do sensor. (Ref.: Interface de comunicação)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Grau de proteção IP69K

Classificação de proteção contra a entrada de poeira e alta pressão/temperatura de água durante limpezas intensas. (Ref.: Grau de proteção)

Célula de filme fino

Tecnologia de elemento de medição que converte a deformação mecânica causada pela pressão em um sinal elétrico. (Ref.: Elemento de medição)

FKM

Fluoroelastômero utilizado na vedação da conexão de processo devido à sua alta resistência química e térmica. (Ref.: Vedação da conexão do processo)
