Pressostato Eletrônico ifm PV8003

Pré-visualizar: PV8003 IFM - Pressostato ifm Monitor pressão IO-Link, -1/25bar, G1/4

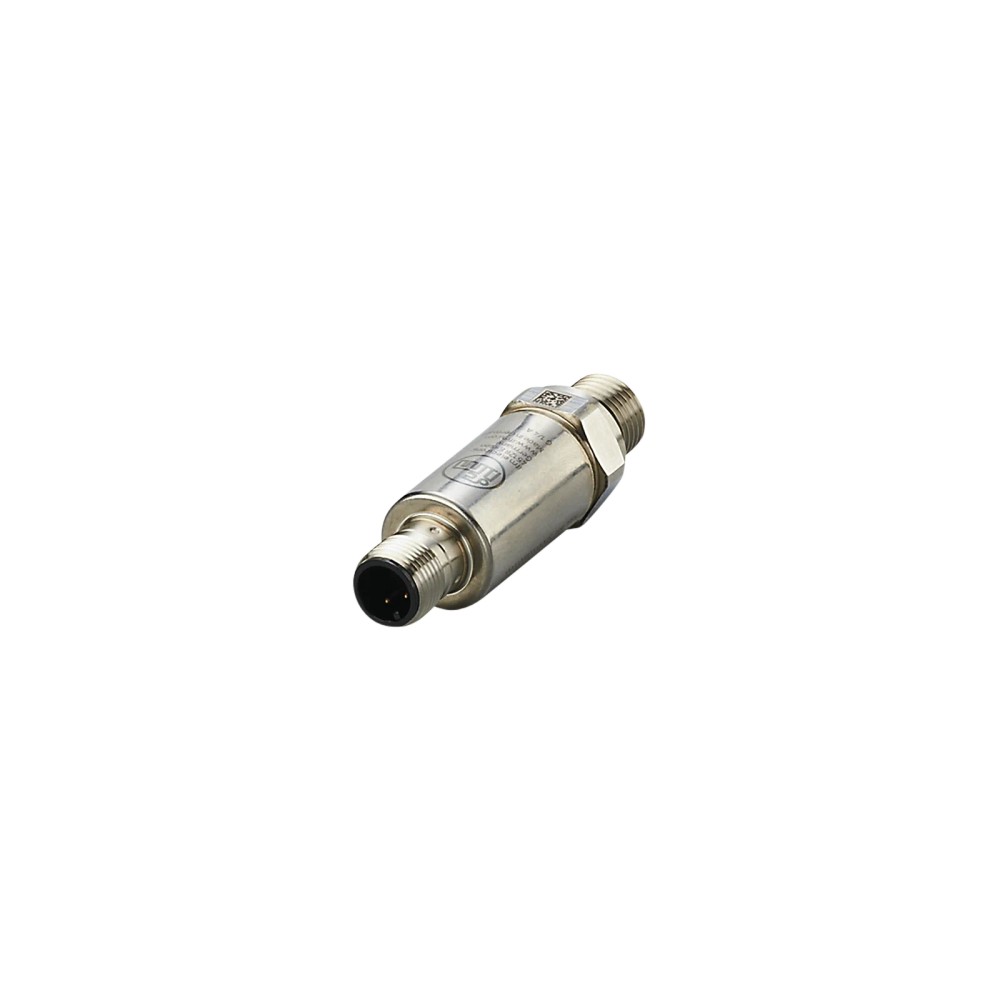

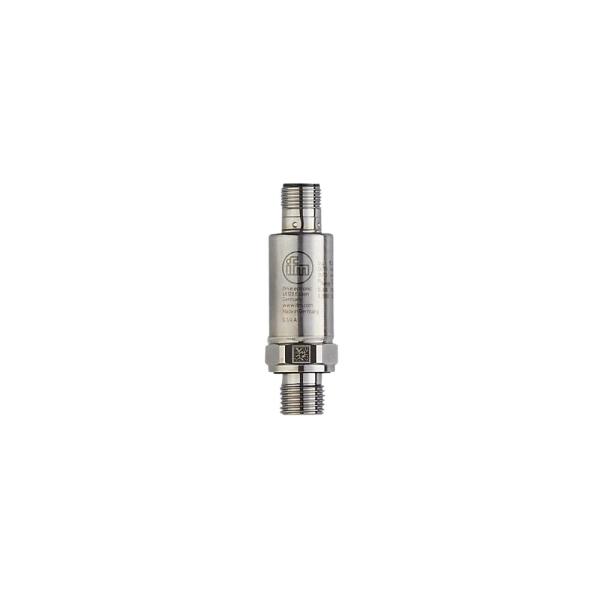

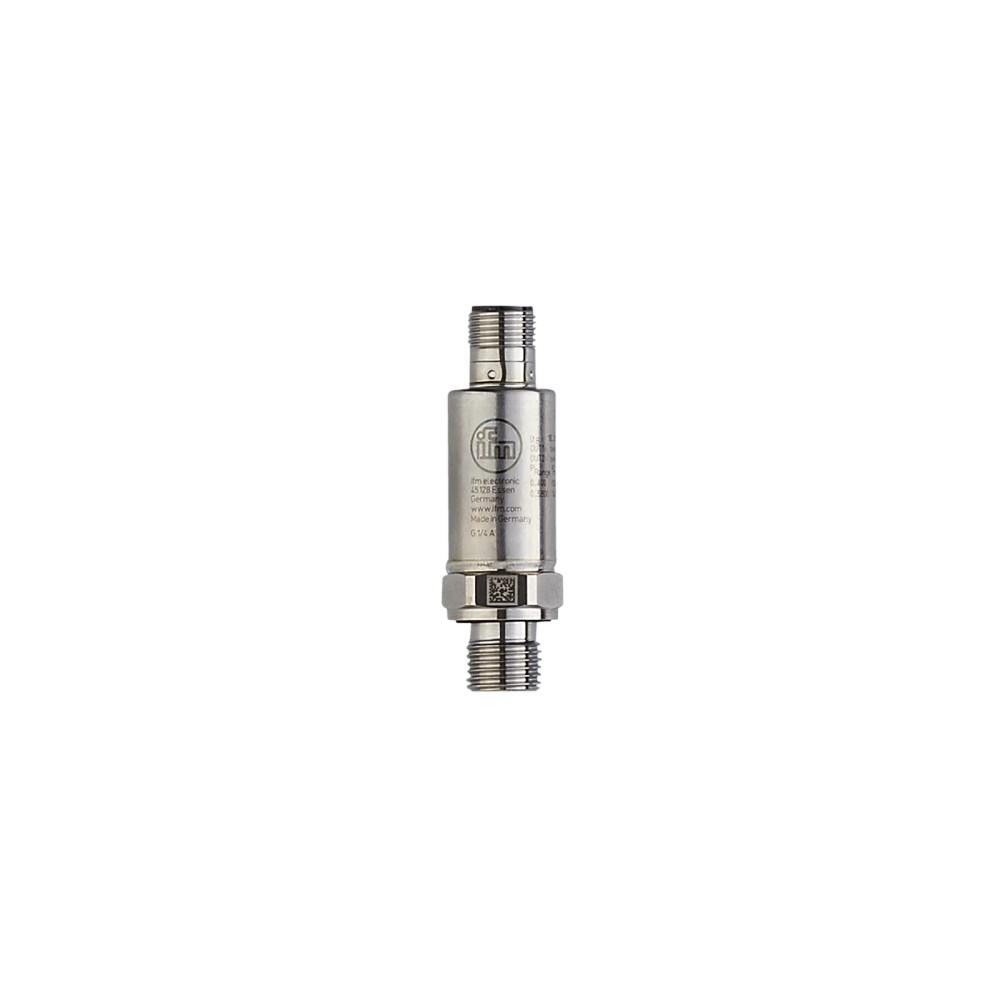

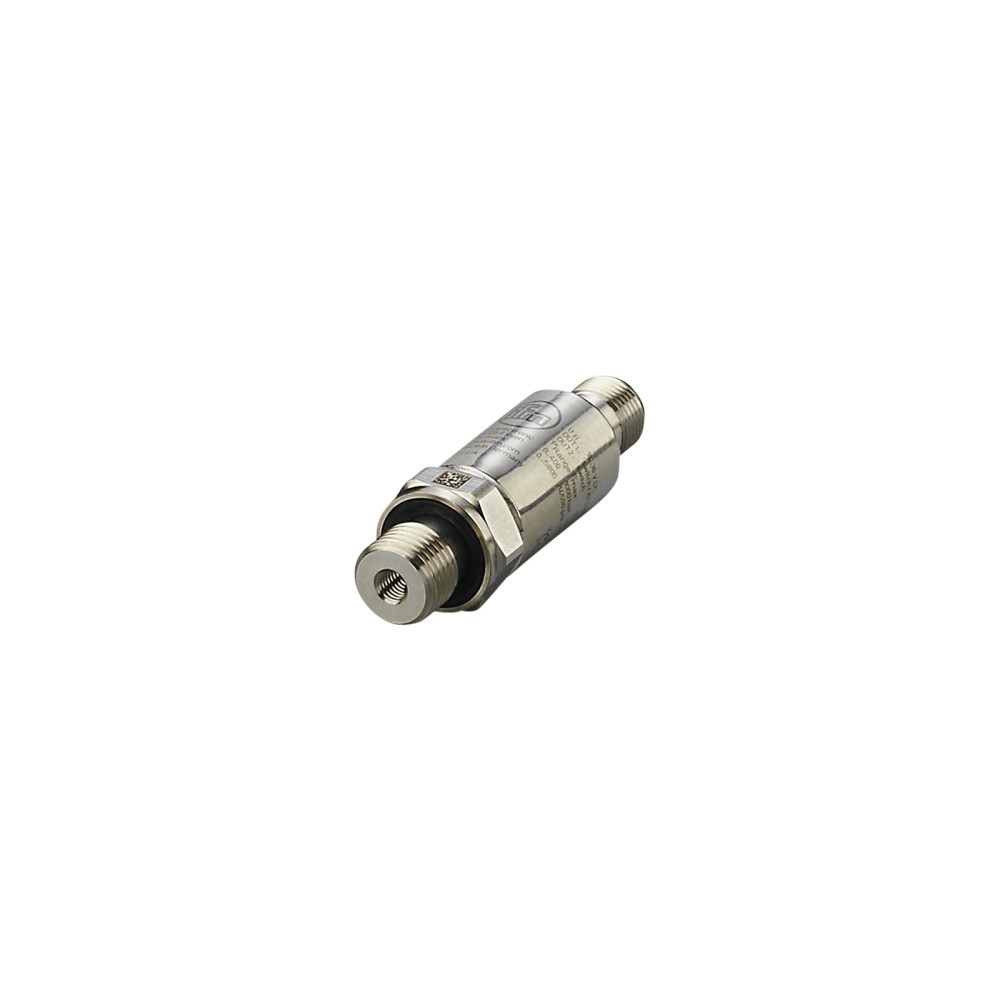

PV8003 IFM - Pressostato ifm Monitor pressão IO-Link, -1/25bar, G1/4

Imagem meramente ilustrativa

R$ 1.841,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PV8003
EAN: 4021179326292
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PV8003 IFM - Pressostato ifm Monitor pressão IO-Link, -1/25bar, G1/4"

Destaques do Produto

Faixa de medição

-1 a 25 bar

Conexão de processo

G 1/4 externa

Comunicação

IO-Link, revisão 1.1; COM2, 38,4 kBaud

Saídas

2 saídas digitais; função elétrica PNP/NPN

Alimentação

18 a 30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Pressostato eletrônico ifm PV8003 com IO-Link, faixa de -1 a 25 bar e conexão G 1/4

O ifm PV8003 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Possui faixa de medição de -1 a 25 bar, duas saídas digitais configuráveis e comunicação IO-Link. Seu elemento sensor é uma célula de filme fino metálico, e a conexão de processo é G 1/4 externa.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PV8003
Tipo	Pressostato eletrônico com IO-Link
Faixa de medição	-1 a 25 bar
Tipo de pressão	Pressão relativa
Saídas digitais	2; sinal de comutação configurável
Conexão de processo	G 1/4 externa; rosca interna M5
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	18 a 30 V DC
Proteção do invólucro	IP67 e IP69K
Temperatura de operação	-40 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de -1 a 25 bar e da temperatura de operação de -40 a 90 °C.
Sistemas que utilizem conexão de processo G 1/4 externa compatível e alimentação de 18 a 30 V DC.
Aplicações que necessitem de duas saídas digitais configuráveis e/ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação exceda a faixa de medição de -1 a 25 bar; a resistência à pressão não amplia a faixa de medição.
Sistemas que exijam pressão absoluta ou um tipo de pressão diferente de pressão relativa.
Instalações cuja conexão de processo não seja compatível com G 1/4 externa, considerando também a rosca interna M5 informada para o produto.
Aplicações com temperatura ambiente ou do fluido fora de -40 a 90 °C.

APLICAÇÕES E USO

Uso declarado: monitoramento de pressão em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição de -1 a 25 bar e a temperatura ambiente e do fluido de -40 a 90 °C.
Possibilidade de integração: sistemas de automação com IO-Link revisão 1.1, COM2 a 38,4 kBaud, ou uso das duas saídas digitais configuráveis, desde que o controlador e a instalação elétrica sejam compatíveis.
Antes de aplicar em um processo específico, confirme a compatibilidade química dos materiais em contato com o fluido e a adequação da vedação FKM; a ficha não especifica uma lista de fluidos compatíveis.

COMO ESCOLHER

Antes de comprar o Pressostato eletrônico ifm PV8003 com IO-Link, faixa de -1 a 25 bar e conexão G 1/4, verifique estes pontos:

Escolha o PV8003 quando

A aplicação exigir monitoramento de pressão relativa entre -1 e 25 bar, conexão de processo G 1/4 externa, alimentação de 18 a 30 V DC e integração por IO-Link ou pelas duas saídas digitais configuráveis.

Avalie outra configuração quando

O processo exigir pressão absoluta, faixa fora de -1 a 25 bar, conexão mecânica diferente ou temperatura ambiente ou do fluido fora de -40 a 90 °C. Confirme no datasheet do fabricante os requisitos de instalação e a compatibilidade com o fluido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PV8003	Identificação do produto.
SKU / Part number	PV8003	Código do modelo.
GTIN	4021179326292	Identificador comercial informado na ficha.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Tipo de produto	Pressostato eletrônico com IO-Link	Equipamento destinado ao monitoramento de pressão.
Aplicação	Aplicações industriais	Aplicação declarada na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios de processo indicados no contexto do produto.
Tipo de pressão	Pressão relativa	Referência de pressão utilizada pelo sensor.

Faixa de medição e pressão
Alcance de medição	-1 a 25 bar; -14,6 a 362,6 psi; -0,1 a 2,5 MPa	Faixa de medição declarada pelo fabricante.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência contra vácuo informado na ficha.
Resistência à pressão	65 bar; 940 psi; 6,5 MPa	Valor de resistência à pressão, não substitui a faixa de medição.
Pressão de ruptura mínima	600 bar; 8700 psi; 60 MPa	Valor mínimo declarado para pressão de ruptura; não é faixa de operação.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.

Dados elétricos
Tensão de operação	18 a 30 V DC	Intervalo de alimentação especificado.
Consumo de corrente	Inferior a 15 mA	Limite de consumo declarado.
Classe de proteção	III	Classificação elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor e condição de ensaio informados.

Saídas
Quantidade de saídas digitais	2	Quantidade de saídas indicada na ficha.
Sinal de saída	Sinal de comutação configurável; IO-Link	Modos de sinal informados para o produto.
Função elétrica	PNP/NPN	Função elétrica declarada; configuração deve ser validada no sistema.
Frequência de comutação DC	Inferior a 130 Hz	Limite de frequência de comutação informado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado para a saída DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo constante por saída conforme ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado pelo fabricante.

Precisão e desvios
Repetibilidade	Inferior a ±0,05 % do span	Valor de repetibilidade informado na ficha.
Precisão do ponto de ajuste	Inferior a ±0,5 % do span	Valor declarado conforme DIN EN 61298-2.

Tempos de reação
Retardo de prontidão	Inferior a 0,3 s	Tempo declarado até o sensor estar pronto.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital de comunicação especificada.
Revisão IO-Link	1.1	Revisão do protocolo informada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência declarada.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector indicado na ficha.

Condições ambientais
Temperatura ambiente	-40 a 90 °C	Intervalo de operação especificado.
Temperatura do fluido	-40 a 90 °C	Intervalo de temperatura do fluido especificado.
Temperatura de armazenamento	-40 a 100 °C	Intervalo especificado para armazenamento.
Grau de proteção IP	IP67; IP69K	Classes de proteção informadas; observar condições de instalação e ensaio do fabricante.

Dados mecânicos e materiais
Conexão de processo	G 1/4 externa conforme DIN EN ISO 1179-2; rosca interna M5	Interface mecânica indicada na ficha.
Vedação da conexão de processo	FKM conforme DIN EN ISO 1179-2	Material e referência da vedação informados.
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento sensor.
Materiais do invólucro	1.4542 (17-4 PH / 630), 1.4404 (aço inoxidável / 316L) e PEI	Materiais listados para o invólucro.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303) e 1.4542 (17-4 PH / 630)	Materiais declarados para partes em contato com o fluido.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Dimensões	Diâmetro 19 mm; comprimento 66 mm	Dimensões declaradas.
Peso	56,3 g	Peso informado no catálogo.
Acabamento	Metálico polido	Acabamento informado nos atributos do anúncio.
Torque máximo de aperto	25 a 35 Nm	Intervalo de torque declarado para a conexão.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud.

• Sinal de comutação por duas saídas digitais configuráveis; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC; consumo de corrente inferior a 15 mA. A compatibilidade com o cabo, mestre IO-Link ou entrada do controlador deve ser confirmada conforme pinagem e configuração elétrica do sistema no datasheet do fabricante.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com rosca interna M5 indicada na ficha. Vedação da conexão de processo em FKM conforme DIN EN ISO 1179-2. Verifique a correspondência da rosca, vedação e interface mecânica antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre com IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud	✓	O sensor informa interface IO-Link, revisão 1.1 e taxa de transferência COM2 de 38,4 kBaud; confirme também a compatibilidade do mestre e da configuração do sistema.
Entrada digital compatível com saída PNP/NPN e tensão de alimentação de 18 a 30 V DC	✓	A ficha informa função elétrica PNP/NPN, duas saídas digitais e alimentação de 18 a 30 V DC; valide o tipo de entrada e a configuração aplicada.
Ponto de medição com conexão de processo G 1/4 externa correspondente	✓	A conexão indicada é G 1/4 externa conforme DIN EN ISO 1179-2, com rosca interna M5 informada; confirme a interface e a vedação no conjunto.
Processo que exige medição de pressão absoluta	✗	O tipo de pressão declarado para o PV8003 é pressão relativa.
Processo com pressão fora da faixa de medição de -1 a 25 bar	✗	A condição excede a faixa de medição especificada; a resistência à pressão declarada não altera o alcance de medição.
Instalação com temperatura ambiente ou do fluido fora de -40 a 90 °C	✗	A ficha especifica esse intervalo para temperatura ambiente e do fluido.

INSTALAÇÃO

Como instalar o Pressostato eletrônico ifm PV8003 com IO-Link, faixa de -1 a 25 bar e conexão G 1/4

Confirme que a faixa de pressão, o tipo de pressão relativa e a temperatura do processo estão dentro dos limites declarados.
Verifique a compatibilidade da conexão do processo G 1/4 externa, da rosca interna M5 indicada e da vedação FKM com a instalação.
Instale o sensor na conexão correspondente e aplique o torque de aperto informado de 25 a 35 Nm, observando as instruções do fabricante.
Conecte o M12 de codificação A e 4 contatos a uma alimentação de 18 a 30 V DC; confirme a pinagem no datasheet antes de energizar.
Integre o sensor ao mestre IO-Link compatível com revisão 1.1 e COM2, ou conecte as saídas digitais conforme a configuração PNP/NPN e as entradas do controlador.
Configure e valide os pontos de comutação e a comunicação no sistema; verifique a resposta com uma pressão conhecida dentro da faixa de medição.

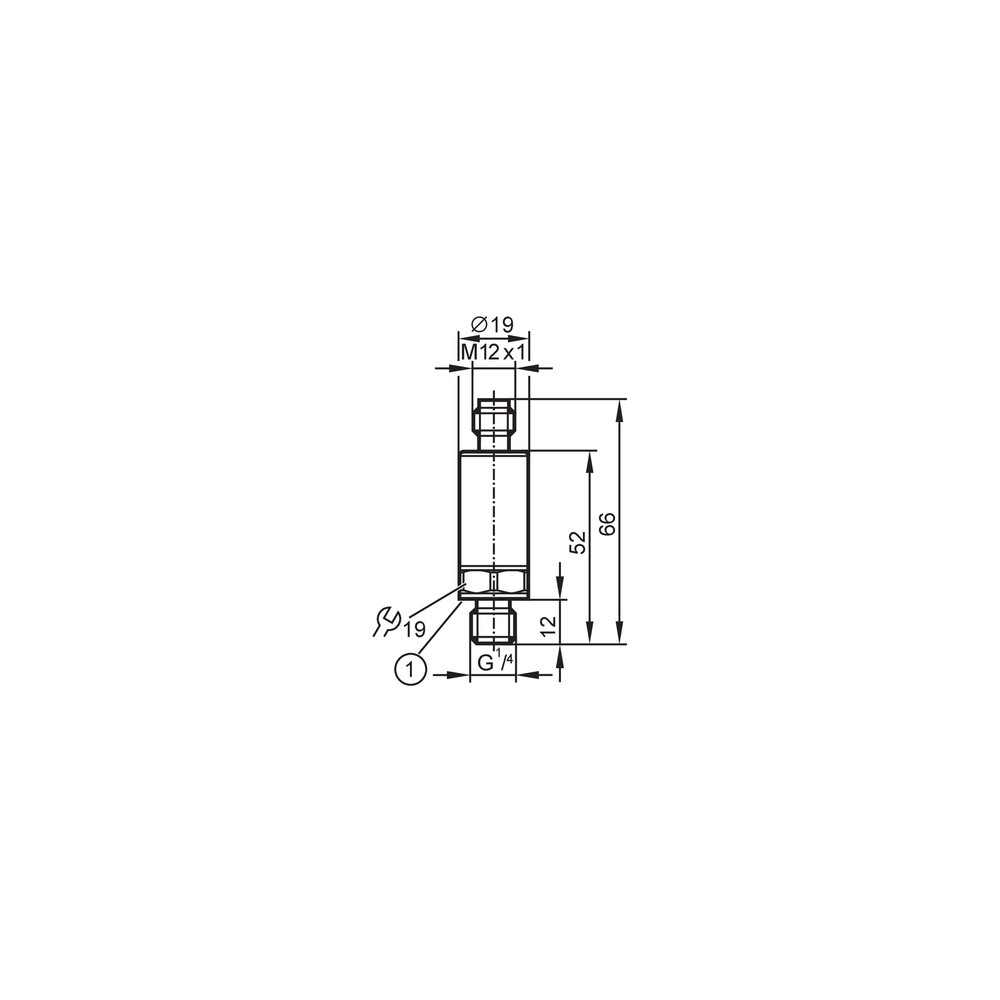

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de pressão ou o estado de comutação não corresponde ao esperado.	Pressão fora da faixa de medição, configuração do ponto de ajuste ou referência de pressão incompatível com o processo.	Compare a pressão de processo com a faixa de -1 a 25 bar e confirme o tipo relativo e a configuração do sensor no sistema.
O sensor não comunica com o mestre IO-Link.	Mestre, porta ou configuração incompatível com a revisão ou taxa de transferência; conexão elétrica incorreta também pode interromper a comunicação.	Confirme suporte a IO-Link revisão 1.1 e COM2 a 38,4 kBaud, alimentação entre 18 e 30 V DC e conexão M12 conforme o datasheet.
A entrada do controlador não reconhece a saída digital.	Incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada, ou ligação elétrica incorreta.	Verifique a configuração da saída, o tipo da entrada do controlador, a pinagem M12 no datasheet e os limites de corrente e queda de tensão.
Há vazamento ou leitura instável após a montagem.	Conexão de processo ou vedação incompatível, montagem inadequada ou torque fora do intervalo declarado.	Inspecione a rosca G 1/4 e a vedação FKM, confira o assentamento e verifique a aplicação do torque informado de 25 a 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PV8003 em português (Datasheet) Desenho dimensional PV8003 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PV8003 e para que tipo de aplicação ele serve?

É um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. A ficha declara faixa de -1 a 25 bar, IO-Link e duas saídas digitais configuráveis.

O que preciso conferir para conectar o PV8003 ao meu sistema?

Confira a conexão elétrica M12 de codificação A com 4 contatos, alimentação de 18 a 30 V DC e compatibilidade do controlador ou mestre IO-Link. Para comunicação IO-Link, a ficha indica revisão 1.1 e COM2 a 38,4 kBaud.

O produto acompanha cabo ou outros acessórios?

A ficha do anúncio não informa acessórios inclusos. Confirme com o fornecedor o conteúdo fornecido antes da compra.

Posso usar este modelo para medir pressão absoluta?

Não. O PV8003 está especificado para pressão relativa; a ficha não o identifica como sensor de pressão absoluta.

Posso usar o PV8003 acima de 25 bar porque ele suporta 65 bar?

Não se deve usar a resistência à pressão como faixa de medição. O alcance de medição declarado é de -1 a 25 bar; 65 bar é o valor de resistência à pressão informado.

O sensor não está comunicando com o mestre IO-Link; o que verifico antes de trocar?

Confirme se o mestre e a porta estão configurados para IO-Link revisão 1.1 e COM2 a 38,4 kBaud. Verifique também a alimentação de 18 a 30 V DC e a conexão M12 conforme o datasheet.

A saída digital não está sendo detectada pelo CLP; por onde começo o diagnóstico?

Verifique se a configuração PNP/NPN da saída corresponde ao tipo de entrada do CLP. Confira também a pinagem, a tensão aplicada e os limites da saída no datasheet.

Devo comprar este pressostato ou procurar outra versão?

Escolha o PV8003 quando a aplicação exigir pressão relativa de -1 a 25 bar, conexão G 1/4 externa e IO-Link ou duas saídas digitais. Procure outra configuração se o processo exigir pressão absoluta, outra faixa ou outra conexão.

Que cuidados devo tomar ao instalar a conexão de processo?

Confirme a correspondência da rosca G 1/4 externa e da vedação FKM com a instalação. A ficha informa torque máximo de aperto de 25 a 35 Nm; consulte o datasheet para a montagem completa.

Quais temperaturas devo considerar no uso do sensor?

A temperatura ambiente e a temperatura do fluido especificadas são de -40 a 90 °C. Para armazenamento, a ficha indica -40 a 100 °C.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação a uma referência de pressão; o PV8003 é especificado para esse tipo de pressão. (Ref.: Tipo de pressão: pressão relativa)

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

COM2

Taxa de transferência IO-Link declarada para o dispositivo. (Ref.: COM2, 38,4 kBaud)

PNP/NPN

Tipos de função elétrica indicados para as saídas, cuja compatibilidade deve ser conferida com a entrada do controlador. (Ref.: Função elétrica: PNP/NPN)

G 1/4

Designação da rosca externa da conexão de processo do sensor. (Ref.: G 1/4 conforme DIN EN ISO 1179-2)
