Pressostato Eletrônico ifm PV8002

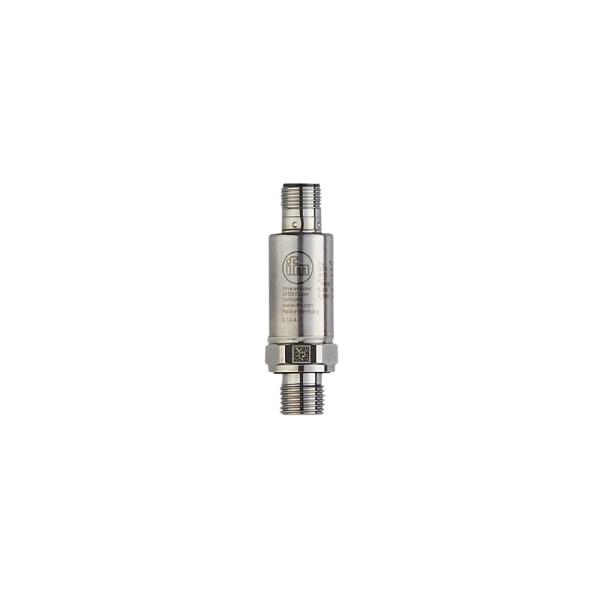

Pré-visualizar: PV8002 IFM - Pressostato Eletrônico ifm Monitoramento de Pressão IO-Link 0-100 bar G 1/4

PV8002 IFM - Pressostato Eletrônico ifm Monitoramento de Pressão IO-Link 0-100 bar G 1/4

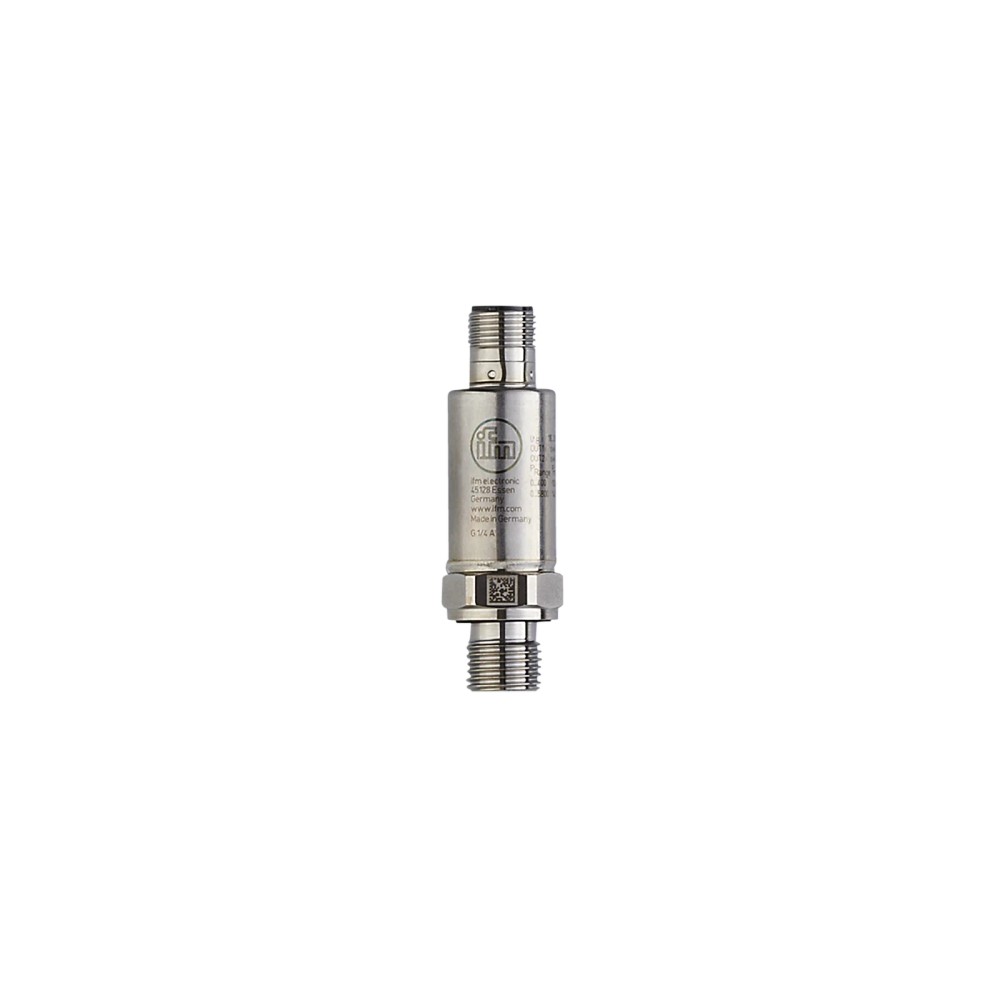

Imagem meramente ilustrativa

R$ 1.841,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PV8002
EAN: 4021179326285
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PV8002 IFM - Pressostato Eletrônico ifm Monitoramento de Pressão IO-Link 0-100 bar G 1/4"

Destaques do Produto

Faixa de pressão

0-100 bar

Interface

IO-Link

Conexão de processo

G 1/4

Saída

Digital/IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PV8002 IFM - Pressostato Eletrônico IO-Link 0-100 bar G 1/4

O PV8002 é um pressostato eletrônico da ifm, desenvolvido para medição de pressão relativa em sistemas industriais. Ele opera na faixa de 0 a 100 bar e integra tecnologia IO-Link, permitindo configuração digital e diagnóstico avançado. Construído em aço inoxidável e com grau de proteção IP 69K, oferece alta durabilidade em ambientes rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PV8002
Marca	ifm electronic
Faixa de Medição	0...100 bar
Conexão de Processo	G 1/4
Interface	IO-Link
Proteção	IP 67 / IP 69K
Tensão	18-30 V DC
Tempo de Resposta	< 3 ms

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial com rede IO-Link.
Monitoramento de pressão em linhas hidráulicas e pneumáticas.
Aplicações que exigem alta repetibilidade e precisão com resposta rápida.

⚠ Considere outro se precisa de:

Sistemas onde a pressão de pico excede 250 bar.
Aplicações com fluidos incompatíveis com aço inoxidável 1.4542 e 1.4404.
Ambientes com temperatura externa ou do fluido superior a 90 °C.

APLICAÇÕES E USO

Monitoramento de pressão em circuitos hidráulicos industriais.
Controle de pressão em sistemas pneumáticos.
Automação de processos que exigem dados de pressão via comunicação digital (IO-Link).
Aplicações com fluidos líquidos e gasosos compatíveis com os materiais do sensor.

COMO ESCOLHER

Antes de comprar o PV8002 IFM - Pressostato Eletrônico IO-Link 0-100 bar G 1/4, verifique estes pontos:

Escolha este modelo se

Seu sistema utiliza rede IO-Link e requer um sensor de pressão de 0 a 100 bar com montagem G 1/4 para aplicações industriais padrão.

Busque outra opção se

Necessitar de uma faixa de medição fora de 0-100 bar ou conexão de processo diferente de G 1/4, ou se o ambiente possuir restrições de compatibilidade química não atendidas pelo aço inoxidável 1.4542.

ESPECIFICAÇÕES TÉCNICAS

Dados de Pressão
Faixa de medição	0...100 bar	Faixa de operação nominal
Resistência à pressão	250 bar	Limite de sobrecarga antes de danos
Pressão de ruptura	1000 bar	Limite de falha estrutural

Dados Elétricos
Tecnologia	IO-Link	Interface de comunicação digital
Tensão de operação	18...30 V DC	Faixa de alimentação DC
Consumo de corrente	< 15 mA	Eficiência energética

Dados Mecânicos e Ambientais
Grau de proteção	IP 67, IP 69K	Resistência a fluidos e lavagem
Materiais	Aço inoxidável 1.4542, 1.4404, PEI	Materiais em contato com fluido
Temperatura	-40...90 °C	Limite de operação ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• COM2 (38.4 kBaud)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes industriais com mestre IO-Link	✓	Dispositivo nativo IO-Link, compatível com padrões IEC 61131-9.
Aplicações com necessidade de sinais analógicos 4-20mA	✗	Este modelo é um pressostato digital/IO-Link e não fornece saída analógica padrão.
Ambientes de alta pressão (>250 bar)	✗	A resistência à pressão é limitada a 250 bar.

INSTALAÇÃO

Como instalar o PV8002 IFM - Pressostato Eletrônico IO-Link 0-100 bar G 1/4

Verifique se o sistema está despressurizado.
Aplique vedante adequado na rosca se necessário (verificar compatibilidade).
Rosqueie o sensor G 1/4 na conexão do processo.
Utilize chave de boca adequada para aperto (torque entre 25-35 Nm).
Conecte o cabo M12 de 4 pinos ao sensor.
Realize o ajuste de parâmetros via software IO-Link, se aplicável.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dispositivo não liga ou led apagado.	Tensão de alimentação fora do range ou queda de tensão excessiva.	Medir a tensão nos pinos 1 e 3 do conector M12 com multímetro.
Falha na leitura dos dados pelo master IO-Link.	Falha no conector ou erro de paridade na comunicação IO-Link.	Verificar integridade do cabo e configurações de baud rate (COM2).
Desvio na precisão do ponto de comutação.	Desgaste mecânico por excesso de vibração ou pressão acima do limite.	Comparar a leitura com um manômetro calibrado de referência.
Saída de comutação não atua.	Curto-circuito ou sobrecarga na saída digital.	Verificar status de erro no controlador (PLC) ou diagnosticar saída.

DOCUMENTAÇÃO TÉCNICA

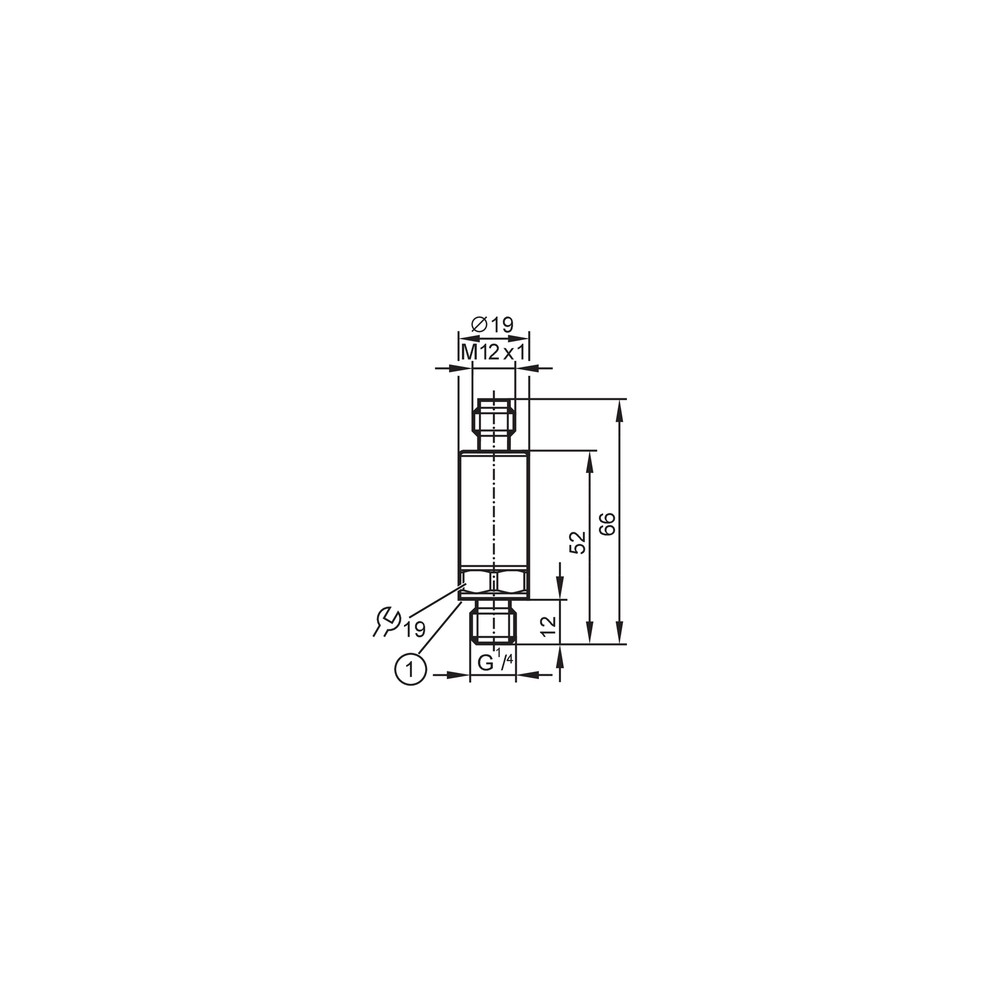

Folha de Dados Técnicos (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o pressostato PV8002 da ifm e qual sua principal função?

O PV8002 é um pressostato eletrônico com tecnologia IO-Link, projetado para monitoramento de pressão em aplicações industriais com fluidos líquidos e gasosos.

O que acompanha o produto na embalagem?

Este dispositivo acompanha o pressostato, vedações necessárias e documentação técnica padrão da ifm.

Para quais condições ou aplicações o uso deste pressostato não é recomendado?

Este produto não é indicado para aplicações em pressões superiores a 250 bar (pressão de ruptura de 1000 bar) ou ambientes com temperaturas fora da faixa de -40 a 90 °C.

Existem restrições quanto aos materiais compatíveis com o fluido?

Não deve ser utilizado em meios químicos altamente agressivos que não sejam compatíveis com o aço inoxidável 1.4542/1.4404 ou PEI, sob risco de corrosão do elemento de medição.

O que fazer se o sensor não estiver enviando o sinal de comutação correto?

Se o sensor apresentar erro de sinal ou valor fixo, verifique primeiro a integridade do cabo M12 e se há curto-circuito na saída, utilizando um multímetro.

Como diagnosticar uma falha de comunicação ou ausência de saída?

Geralmente indica falha na alimentação elétrica (verifique se 18-30V DC está chegando) ou uma configuração incorreta dos pontos de comutação via IO-Link.

Por que escolher este modelo em vez de um pressostato mecânico simples?

O PV8002 oferece interface IO-Link e saídas digitais configuráveis, tornando-o superior para sistemas inteligentes que exigem diagnóstico e configuração remota em comparação a pressostatos eletromecânicos tradicionais.

Este modelo é compatível com entradas analógicas ou apenas digitais?

A escolha depende da necessidade de dados digitais (IO-Link) versus sinais analógicos simples; o PV8002 é a melhor escolha para monitoramento digital integrado.

Quais os cuidados básicos para a instalação deste pressostato?

A instalação requer o aperto da rosca G 1/4 no processo com torque de 25 a 35 Nm e conexão elétrica via conector M12 de 4 pinos.

Qual o grau de proteção deste dispositivo contra intempéries?

O produto possui grau de proteção IP 67/IP 69K, sendo altamente resistente à umidade e processos de limpeza, desde que o conector esteja corretamente fixado.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação ponto-a-ponto para sensores e atuadores, permitindo configuração remota e diagnóstico. (Ref.: IEC 61131-9)

Pressão Relativa

Medição de pressão baseada na pressão atmosférica ambiente como referência. (Ref.: 0...100 bar)

IP 69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura. (Ref.: IP 67 / IP 69K)

BFSL

Best Fit Straight Line, método utilizado para calcular a precisão e o desvio de linearidade. (Ref.: < ± 0,1)

Célula de filme fino

Tecnologia do elemento de medição que oferece alta estabilidade a longo prazo e resistência a choques. (Ref.: Elemento de medição)
