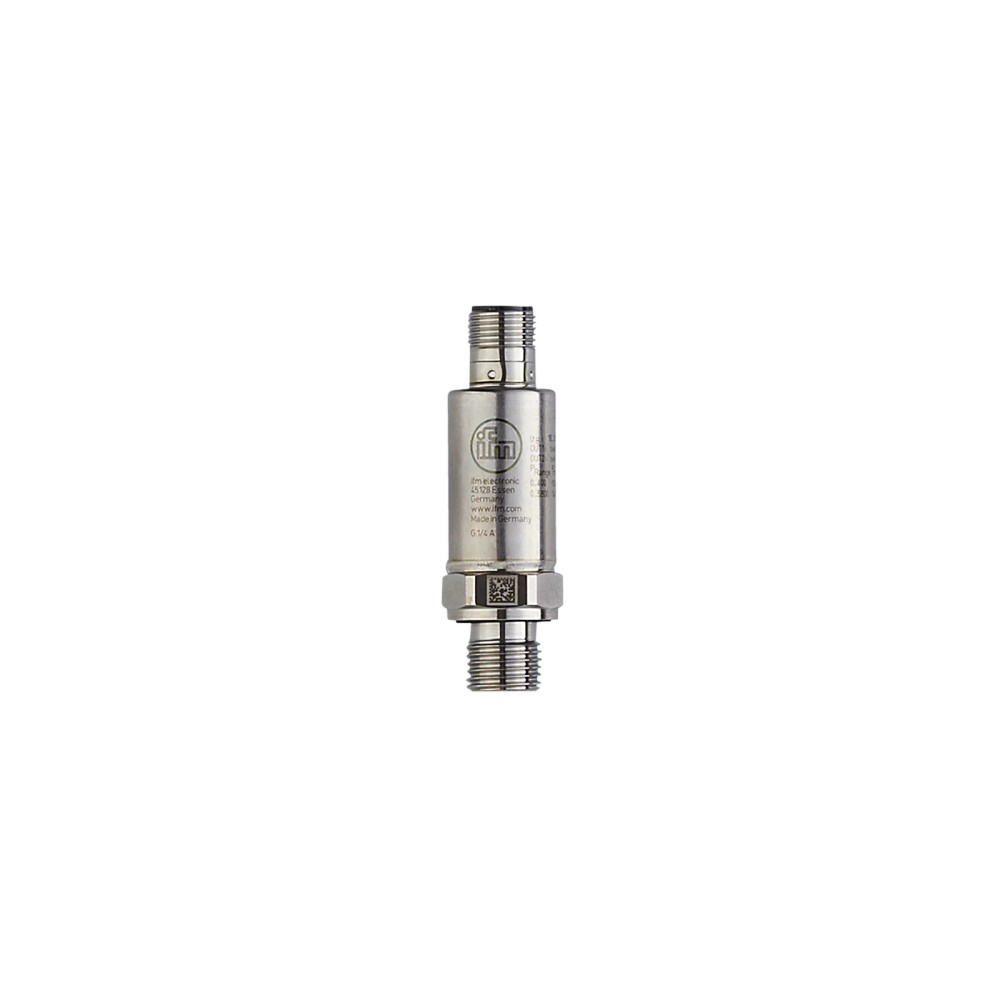

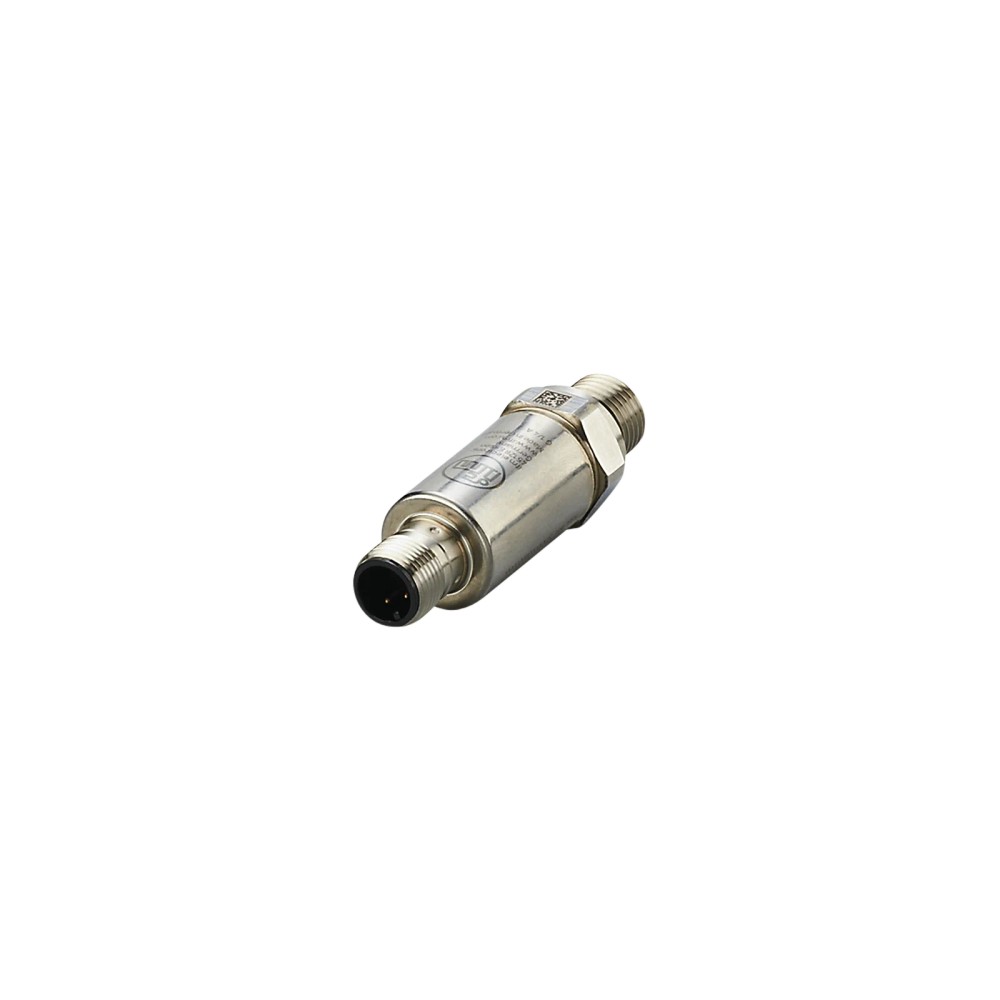

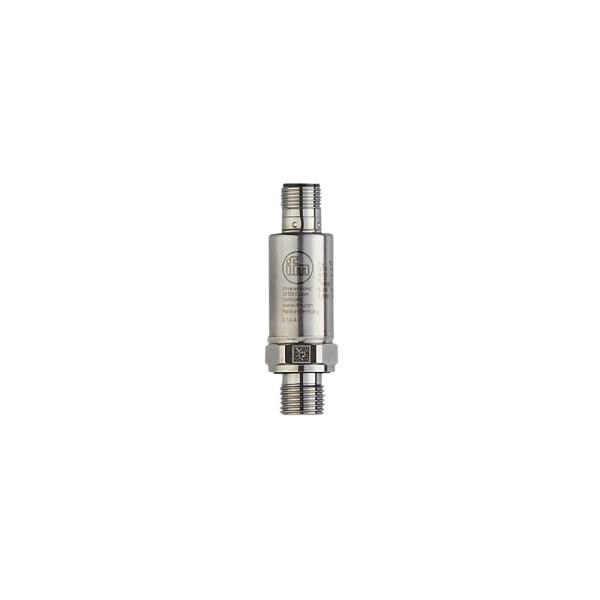

Pressostato ifm PV8000 com IO-Link 0-400 bar

Pré-visualizar: PV8000 IFM - Pressostato ifm com IO-Link Monitoramento de pressão industrial 0-400 bar G 1/4

PV8000 IFM - Pressostato ifm com IO-Link Monitoramento de pressão industrial 0-400 bar G 1/4

Imagem meramente ilustrativa

R$ 1.890,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PV8000
EAN: 4021179326162
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PV8000 IFM - Pressostato ifm com IO-Link Monitoramento de pressão industrial 0-400 bar G 1/4"

Destaques do Produto

Faixa de pressão

0...400 bar

Tipo de pressão

Relativa

Comunicação

IO-Link 1.1; modo SIO disponível

Conexão de processo

G 1/4 rosca externa

Conexão elétrica

M12, A-coded, 4 pinos

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

O anúncio identifica a IFM ELECTRONIC LTDA. como fornecedora, com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

O anúncio informa faturamento diretamente pelo fornecedor.

Logística do fabricante

O anúncio informa gestão de estoque e despacho pela IFM, conforme disponibilidade.

Compra simplificada

Consulte no canal as condições comerciais, a quantidade mínima e o atendimento disponíveis.

Sobre o Pressostato eletrônico ifm PV8000 com IO-Link, pressão relativa de 0 a 400 bar, conexão G 1/4

O ifm PV8000 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais. Mede de 0 a 400 bar e disponibiliza sinal de comutação e comunicação IO-Link. Possui conexão de processo G 1/4 externa e conexão elétrica M12 de 4 pinos. A operação especificada é de -40 a 90 °C, com proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Pressostato eletrônico com IO-Link
Faixa de medição	0...400 bar / 0...5800 psi / 0...40 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Conexão elétrica	M12, codificação A, 4 contatos
Sinal e saídas	Sinal de comutação configurável; 2 saídas digitais
Alimentação	18...30 V DC
Temperatura de operação	-40...90 °C
Grau de proteção	IP 67; IP 69K
Dimensões e massa	Ø 19 mm × 66 mm; 56,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluido líquido ou gasoso, dentro da faixa e das temperaturas especificadas.
Instalações que utilizem conexão de processo G 1/4 externa compatível e alimentação de 18...30 V DC.
Sistemas que recebam sinal de comutação ou integrem dispositivos IO-Link compatíveis com a revisão 1.1; o modo SIO também é indicado na ficha.

⚠ Considere outro se precisa de:

Não selecionar para medir pressão absoluta ou diferencial: o tipo informado é pressão relativa.
Não aplicar acima de 400 bar como faixa de medição. A resistência à pressão e a pressão de estouro são limites distintos e não ampliam a faixa de medição.
Não conectar a processo cuja rosca ou vedação não seja compatível com G 1/4 externa conforme DIN EN ISO 1179-2 e vedação FKM indicada.
Não exceder a faixa de temperatura de operação informada de -40...90 °C para ambiente e fluido.

APLICAÇÕES E USO

Monitoramento de pressão relativa em circuitos industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...400 bar e da temperatura de fluido especificada de -40...90 °C; aplicação indicada no cadastro do produto.
Aquisição de sinal de comutação em sistemas industriais que aceitem as saídas digitais e a configuração elétrica especificada; a seleção da lógica PNP/NPN deve ser validada com o circuito receptor.
Integração de dados de pressão em sistema com master IO-Link compatível com revisão 1.1 e porta classe A. Esta possibilidade decorre das interfaces declaradas; validar a parametrização e os requisitos do controlador.
Não utilizar a pressão de resistência ou a pressão de estouro como faixa normal de medição. A ficha não especifica compatibilidade química para fluidos individuais nem fornece detalhes de aplicação por setor.

COMO ESCOLHER

Antes de comprar o Pressostato eletrônico ifm PV8000 com IO-Link, pressão relativa de 0 a 400 bar, conexão G 1/4, verifique estes pontos:

Escolha o PV8000 quando

A aplicação exigir medição de pressão relativa até 400 bar, saída de comutação e/ou IO-Link, com alimentação de 18...30 V DC, conexão de processo G 1/4 externa e temperatura de operação dentro de -40...90 °C.

Busque outra especificação quando

O processo exigir pressão absoluta ou diferencial, faixa de medição superior a 400 bar, conexão mecânica diferente ou condições de temperatura fora dos limites informados. Confirme também a configuração elétrica e o protocolo do controlador no datasheet antes da integração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Pressostato eletrônico com IO-Link	Identificação do produto na ficha.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida no cadastro.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias indicadas na ficha; confirmar compatibilidade química e de processo para cada fluido.
Marca e modelo	ifm PV8000	Identificação do modelo.
SKU / Part number	PV8000	Código de identificação do produto.
GTIN	4021179326162	Identificador comercial informado.
Device ID	1214	Identificador informado para o dispositivo IO-Link.

Faixa de medição e pressão
Faixa de medição	0...400 bar / 0...5800 psi / 0...40 MPa	Faixa nominal de medição indicada.
Tipo de pressão	Pressão relativa	Referência da medição; não corresponde a pressão absoluta ou diferencial.
Resistência à pressão	1000 bar / 14500 psi / 100 MPa	Limite de resistência informado; não deve ser interpretado como faixa de medição.
Pressão de estouro mínima	1700 bar / 24655 psi / 170 MPa	Limite de estouro informado; não constitui condição de operação ou medição.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado na ficha.
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento de medição indicada.

Saídas e funções
Sinal de saída	Sinal de comutação e IO-Link, configuráveis	Tipos de sinal indicados na ficha.
Quantidade de saídas digitais	2	Quantidade informada; consulte o esquema oficial para atribuição e configuração.
Função elétrica	PNP/NPN	Função elétrica indicada; validar configuração e ligação no datasheet.
Corrente contínua máxima por saída de comutação DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor limite informado para a saída.
Frequência de comutação DC	< 130 Hz	Limite de frequência informado.
Proteção contra curto-circuitos	Sim; versão por impulso	Proteção indicada para as saídas.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classificação especificada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado e tensão de ensaio indicada.
Conexão elétrica	1 × M12; codificação A; 4 contatos	Interface física elétrica especificada.
Modo SIO	Sim	Modo de operação indicado na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação declarado.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa/modo de transferência informados.
Classe de master port exigida	A	Requisito informado para a porta do master IO-Link.

Precisão e desvios
Repetibilidade	< ± 0,05 % de duração	Valor de repetibilidade transcrito da ficha; verificar definição e base de referência no datasheet.
Precisão do ponto de ajuste	< ± 0,5 % de duração	Valor indicado para o ponto de ajuste; verificar definição no datasheet.

Tempos de reação
Tempo de resposta	< 3 ms	Tempo máximo informado.
Retardo de prontidão	< 0,3 s	Tempo de prontidão informado.

Condições ambientais
Temperatura ambiente	-40...90 °C	Faixa de operação ambiental indicada.
Temperatura do fluido	-40...90 °C	Faixa de temperatura do fluido indicada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada; não equivale à faixa de operação.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; observar condições de montagem e instalação especificadas pelo fabricante.

Dados mecânicos e conexão de processo
Conexão de processo	G 1/4 rosca externa (DIN EN ISO 1179-2); rosca interna M5	Interfaces mecânicas de processo indicadas.
Vedação da conexão de processo	FKM (DIN EN ISO 1179-2)	Material e referência da vedação indicados.
Torque máximo de aperto	25...35 Nm	Faixa de torque informada para a conexão; respeitar a montagem especificada pelo fabricante.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); 1.4542 (17-4 PH / 630)	Materiais declarados para partes em contato com o fluido.
Materiais de construção	1.4542; 1.4404 (aço inoxidável / 316L); PEI	Materiais informados no cadastro do produto.
Formato do invólucro	Cilíndrico	Formato construtivo informado.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões informadas no cadastro.
Peso	56,9 g	Massa informada no cadastro.
Ciclos de pressão mínimos	60 milhões	Quantidade mínima indicada na ficha; considerar as condições de ensaio do fabricante.

Certificações
Certificação UL	Número de aprovação UL J038; arquivo UL E174189	Referências UL informadas no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Modo SIO disponível, com sinal de comutação.

• Master IO-Link com classe de porta A exigida, conforme ficha técnica.

Conexões

Elétrica 1 × M12, codificação A, 4 contatos. Alimentação 18...30 V DC; função elétrica PNP/NPN indicada na ficha. A compatibilidade de pinagem depende da instalação e deve ser confirmada no datasheet oficial.

Processo G 1/4 rosca externa conforme DIN EN ISO 1179-2; rosca interna M5 também indicada na ficha. Vedação de conexão de processo FKM. Verifique a interface correspondente no equipamento antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração com master IO-Link de classe de porta A, revisão compatível com IO-Link 1.1	✓	A ficha informa IO-Link revisão 1.1 e classe de porta A exigida.
Uso como chave de pressão em modo SIO	✓	A ficha informa modo SIO e sinal de comutação.
Ligação a processo com conexão G 1/4 externa compatível com DIN EN ISO 1179-2	✓	Essa é a conexão de processo especificada; confirme a vedação FKM e a interface do equipamento.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão especificado é relativa.
Medição acima de 400 bar como faixa normal de medição	✗	A faixa de medição informada termina em 400 bar; os limites de resistência à pressão e pressão de estouro não representam faixa de medição.
Alimentação fora de 18...30 V DC	✗	A tensão de operação especificada é 18...30 V DC.

INSTALAÇÃO

Como instalar o Pressostato eletrônico ifm PV8000 com IO-Link, pressão relativa de 0 a 400 bar, conexão G 1/4

Confirme que a faixa requerida é de pressão relativa e não excede 0...400 bar.
Verifique a compatibilidade da conexão G 1/4 externa, a interface receptora e a vedação FKM especificada.
Instale o sensor sem exceder o torque de aperto indicado de 25...35 Nm; siga também as instruções do fabricante para a montagem.
Conecte a alimentação dentro da faixa de 18...30 V DC e use conexão M12 codificação A de 4 contatos compatível.
Confira no datasheet a pinagem e a configuração PNP/NPN antes de energizar; não deduza a função dos pinos apenas pelo número de contatos.
Configure o modo SIO ou a comunicação IO-Link conforme o sistema e verifique o sinal de comutação após a partida.

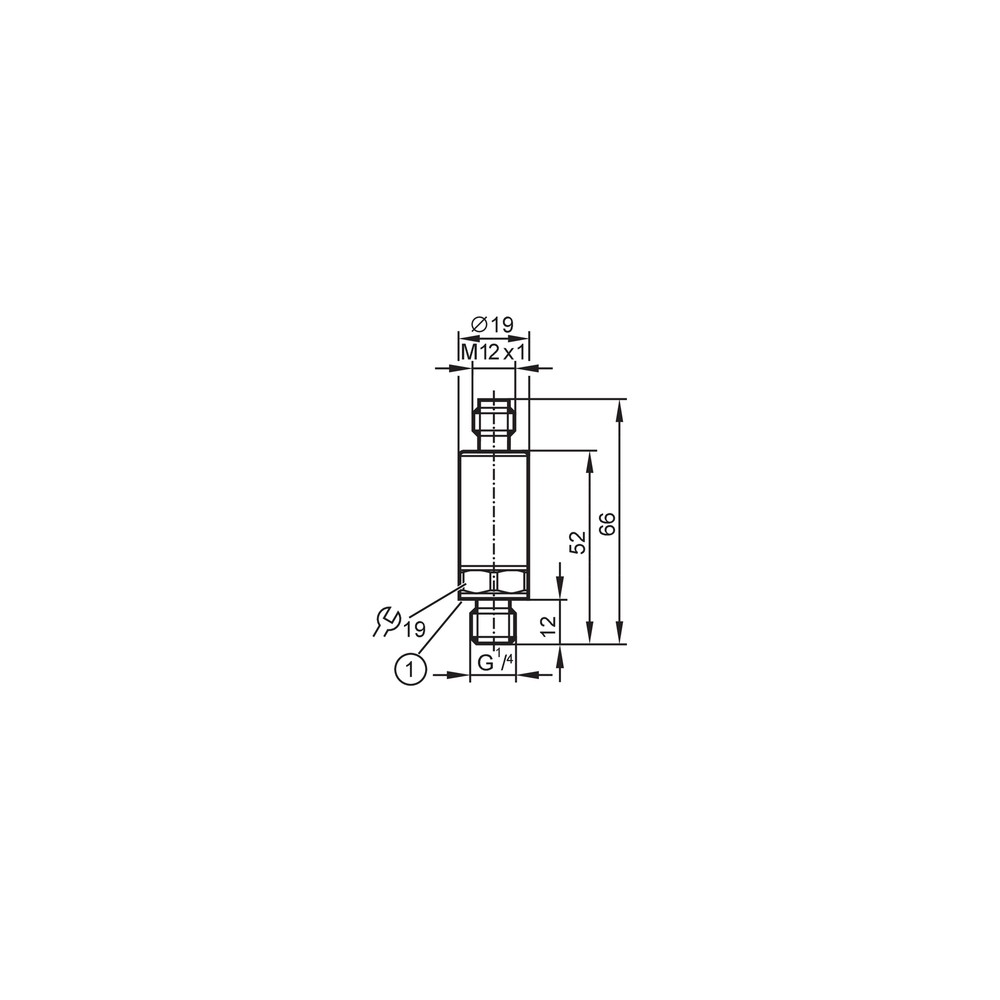

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou comunicação IO-Link.	Alimentação fora da faixa especificada, ligação M12 incompatível ou master sem os requisitos indicados.	Meça a alimentação no sensor e confira a conexão M12, a porta classe A e a compatibilidade com IO-Link 1.1 no datasheet e no master.
O controlador não reconhece a comutação esperada.	Configuração PNP/NPN ou modo de operação incompatível com a entrada do controlador.	Confirme a configuração elétrica do sensor, o modo SIO e o tipo de entrada do controlador; compare a pinagem com o esquema oficial.
A indicação de pressão não corresponde ao processo.	Referência de pressão selecionada incorretamente ou pressão fora da faixa de medição.	Verifique se o processo requer pressão relativa e compare a condição medida com a faixa de 0...400 bar; inspecione também a instalação da conexão.
Vazamento ou instabilidade na conexão de processo.	Interface roscada ou vedação incompatível, montagem inadequada ou torque fora do valor especificado.	Despressurize o sistema de forma segura e verifique a rosca G 1/4, a vedação FKM e o torque de montagem indicado pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm PV8000 em português (Datasheet) Desenho em escala do PV8000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PV8000 e para quem ele serve?

É um pressostato eletrônico ifm para monitoramento de pressão relativa em aplicações industriais. Serve a sistemas que precisem de sinal de comutação e/ou comunicação IO-Link dentro das condições especificadas.

Ele funciona com qualquer master IO-Link?

A ficha especifica IO-Link revisão 1.1 e porta de master classe A. Confirme também os requisitos de comunicação e a parametrização do master utilizado.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PV8000 para medir pressão absoluta?

Não é a aplicação indicada: o tipo de pressão especificado é relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Ele serve para uma instalação que exija conexão diferente de G 1/4?

A conexão de processo informada é G 1/4 externa conforme DIN EN ISO 1179-2, com rosca interna M5 também indicada. Uma interface diferente exige validação mecânica específica; a ficha não confirma adaptadores compatíveis.

O sensor está sem comunicação; o que devo verificar antes de trocar?

Verifique a alimentação de 18...30 V DC, a ligação M12, a classe A da porta master e a compatibilidade com IO-Link 1.1. Confira também o cabeamento e a configuração do master conforme os respectivos esquemas.

A saída não aciona a entrada do CLP; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada do CLP. Confira a configuração, a pinagem e os limites elétricos no datasheet antes de substituir o sensor.

Devo comprar o PV8000 ou um modelo com outra faixa?

Escolha o PV8000 quando a faixa necessária estiver entre 0 e 400 bar e a medição for relativa. Para faixa maior ou outro tipo de pressão, compare com um modelo cuja ficha declare esses requisitos.

Que cuidados devo ter na instalação mecânica?

Confirme a conexão G 1/4 e a vedação FKM, e respeite o torque informado de 25...35 Nm. Consulte o desenho dimensional e o datasheet para orientação de montagem.

Como confirmo a procedência e a emissão fiscal?

O anúncio identifica a IFM ELECTRONIC LTDA. como fornecedora e informa faturamento diretamente pelo fornecedor. Confirme os dados fiscais e de procedência no canal de compra.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referida à pressão ambiente; é o tipo de pressão indicado para o PV8000 (Ref.: tipo de pressão).

IO-Link

Interface de comunicação digital para integração entre dispositivo e master; no PV8000, revisão 1.1 (Ref.: interface e revisão IO-Link).

Modo SIO

Modo de operação indicado para sinal de comutação sem comunicação IO-Link (Ref.: modo SIO).

PNP/NPN

Tipos de função elétrica de saída que devem ser compatibilizados com a entrada do controlador (Ref.: função elétrica).

G 1/4

Especificação da rosca externa da conexão de processo; a ficha também informa DIN EN ISO 1179-2 (Ref.: conexão de processo).
