R$ 1.737,00
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PV7004
- EAN: 4021179310994
- NCM do produto: 90262090
Destaques do Produto
Faixa de medição
-1 a...mais

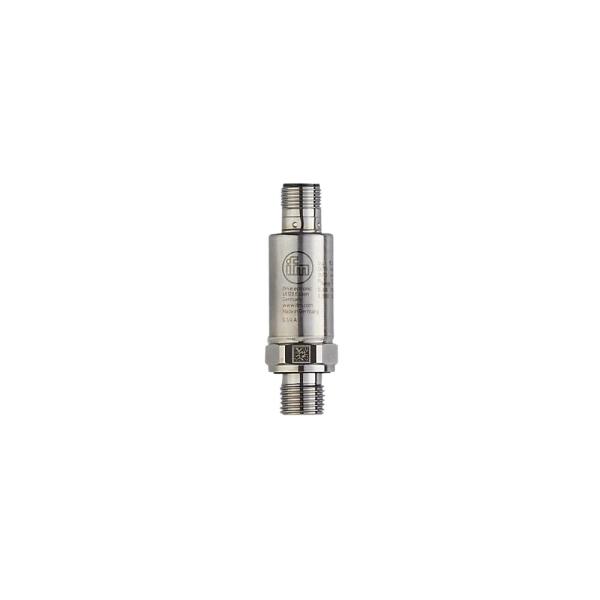

Saiba mais sobre: "PV7004 IFM - Pressostato ifm IO-Link Monitor pressão -1 a 10 bar G1/4"
Destaques do Produto
Faixa de medição
-1 a 10 bar
Conexão de processo
G 1/4 externa
Sinal e comunicação
2 saídas digitais configuráveis e IO-Link
Alimentação
18 a 30 V DC
Conexão elétrica
M12, codificação A, 4 contatos
Temperatura de operação
-40 a 90 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

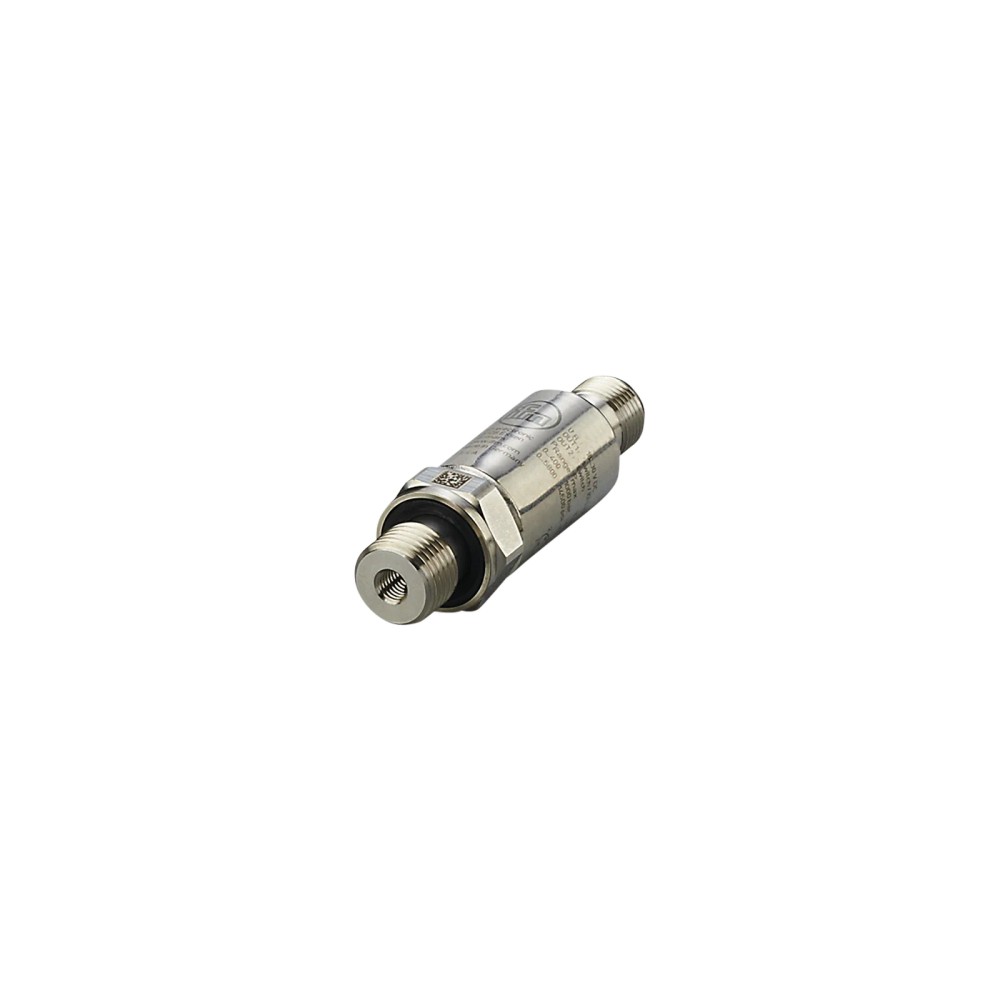

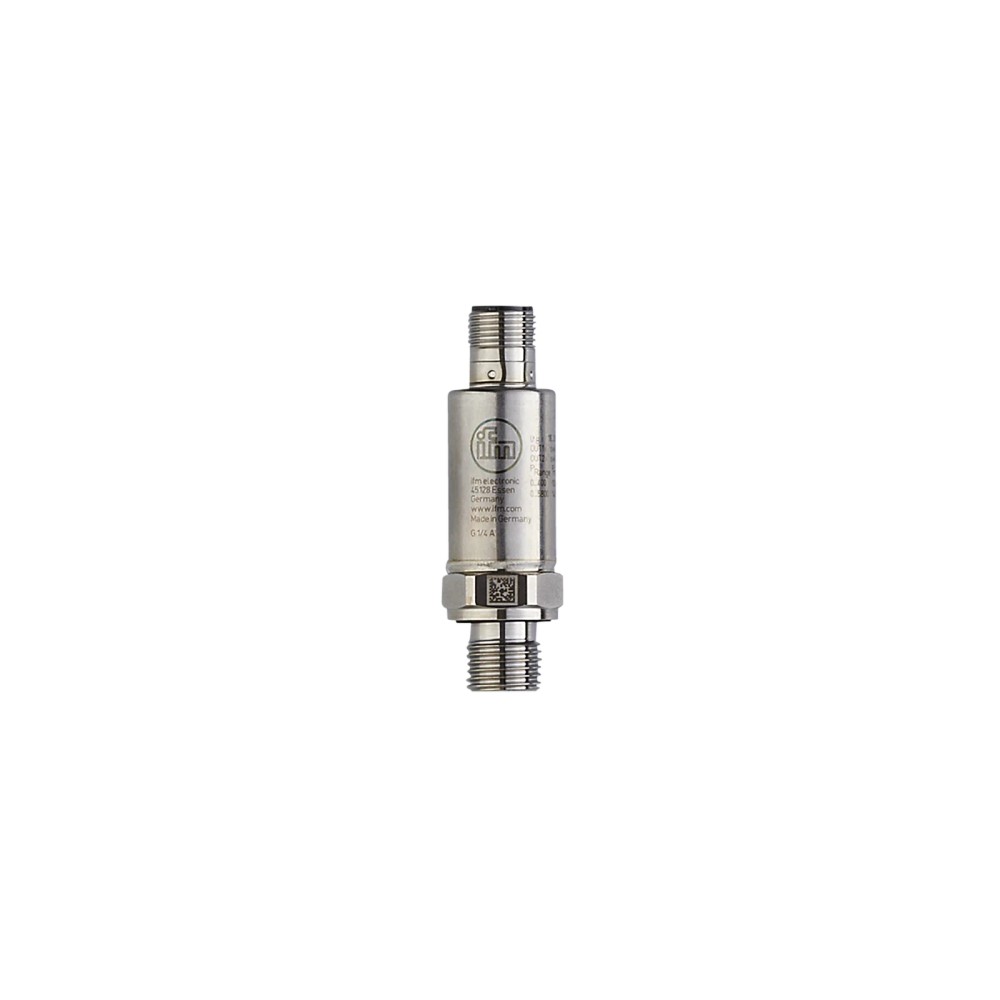

Sobre o Pressostato eletrônico ifm PV7004 com IO-Link, faixa de medição de -1 a 10 bar, conexão G 1/4
O ifm PV7004 é um pressostato eletrônico para monitorar pressão relativa e vácuo em fluidos líquidos e gasosos. Atua na faixa de -1 a 10 bar e oferece duas saídas digitais configuráveis, além de comunicação IO-Link. Possui conexão de processo G 1/4 externa e conexão elétrica M12 de 4 contatos. É destinado a aplicações industriais dentro dos limites de pressão, temperatura e alimentação especificados.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Pressostato eletrônico |
| Faixa de medição | -1 a 10 bar |
| Tipo de pressão | Pressão relativa e vácuo |
| Conexão de processo | G 1/4 externa; rosca interna M5 |
| Saídas | 2 saídas digitais; PNP/NPN |
| Comunicação | IO-Link, revisão 1.1 |
| Alimentação | 18 a 30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Proteção do invólucro | IP 67 e IP 69K |
| Temperatura de operação | -40 a 90 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento industrial de pressão relativa ou vácuo em fluidos líquidos e gasosos, desde que a pressão esteja dentro da faixa de medição do equipamento.
- Sistemas que utilizem alimentação de 18 a 30 V DC, conexão elétrica M12 de 4 contatos e necessitem de saídas digitais configuráveis ou IO-Link.
- Instalações compatíveis com conexão de processo G 1/4 externa e temperatura de operação de -40 a 90 °C.
⚠ Considere outro se precisa de:
- Aplicações cuja pressão de operação exceda a faixa de medição de -1 a 10 bar ou cujas condições de processo ultrapassem os limites especificados pelo fabricante.
- Aplicações que exijam conexão de processo diferente sem adaptador compatível ou ligação elétrica que não corresponda à conexão M12 de 4 contatos.
- Aplicações que exijam comunicação diferente de IO-Link ou sinal de comutação, sem conversor ou interface compatível.
APLICAÇÕES E USO
- Aplicação comprovada pela ficha: monitoramento industrial de pressão em fluidos líquidos e gasosos, desde que as condições estejam dentro das faixas especificadas.
- Possibilidade de aplicação: uso como ponto de comutação ou monitor de pressão em um sistema com controlador compatível com as saídas configuradas; validar a lógica elétrica e os parâmetros no datasheet.
- Para uso com vácuo, considerar o tipo de pressão declarado e o limite de resistência ao vácuo informado. Não exceder as condições de processo permitidas pelo fabricante.
- A faixa de temperatura do fluido e de operação é de -40 a 90 °C. Confirmar compatibilidade química dos materiais em contato com o fluido para cada processo específico.
COMO ESCOLHER
Antes de comprar o Pressostato eletrônico ifm PV7004 com IO-Link, faixa de medição de -1 a 10 bar, conexão G 1/4, verifique estes pontos:
Escolha o PV7004 quando
A aplicação exigir monitoramento de pressão relativa ou vácuo na faixa de -1 a 10 bar, conexão de processo G 1/4 externa e comunicação IO-Link e/ou saídas digitais configuráveis.
Verifique outra configuração quando
A pressão necessária estiver fora da faixa de medição, a conexão de processo ou elétrica não corresponder à instalação, ou o sistema exigir protocolo ou tipo de saída diferente. Confirme no datasheet a ligação elétrica e os parâmetros de configuração antes da instalação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | PV7004 | Código do produto e SKU. |
| Marca | ifm | Fabricante informado no anúncio. |
| Tipo de produto | Pressostato eletrônico com IO-Link | Instrumento para monitoramento de pressão e sinalização por comutação. |
| Aplicação indicada | Aplicações industriais; fluidos líquidos e gasosos | Descrição de aplicação disponível no cadastro do produto. |
| Tipo de pressão | Pressão relativa e vácuo | Tipos de pressão informados para o elemento de medição. |
| Elemento de medição | Célula de filme fino metálico | Tecnologia de medição declarada na ficha. |
| Faixa de medição e pressão | ||
|---|---|---|
| Faixa de medição | -1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa | Faixa nominal de medição declarada. |
| Resistência ao vácuo | -1000 mbar; -0,1 MPa | Valor informado para resistência ao vácuo. |
| Resistência à pressão | 25 bar; 360 psi; 2,5 MPa | Valor declarado como resistência à pressão; não confundir com a faixa de medição. |
| Pressão de estouro mínima | 300 bar; 4350 psi; 30 MPa | Valor de pressão de estouro informado na ficha; não é uma pressão de operação. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC | Limites de alimentação especificados. |
| Consumo de corrente | Inferior a 15 mA | Consumo informado para o dispositivo. |
| Classe de proteção elétrica | III | Classificação declarada pelo fabricante. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Condição de ensaio indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada; não substitui a ligação conforme a pinagem. |
| Compatibilidade eletromagnética | DIN EN 61326-1 | Norma de referência indicada para EMC. |
| Entradas/saídas e proteção elétrica | ||
|---|---|---|
| Função elétrica | PNP/NPN | Função elétrica informada; confirmar configuração e conexão no datasheet. |
| Quantidade de saídas digitais | 2 | Número de saídas digitais declarado. |
| Sinal de saída | IO-Link e sinal de comutação, configuráveis | Modos de sinal indicados na ficha. |
| Frequência de comutação DC | Inferior a 170 Hz | Limite declarado para a frequência de comutação DC. |
| Corrente constante máxima da saída de comutação DC | 100 mA | Limite máximo especificado para a saída. |
| Queda de tensão máxima da saída de comutação DC | 2 V | Valor máximo declarado para a saída de comutação DC. |
| Proteção contra sobrecarga | Sim | Proteção declarada para o equipamento. |
| Proteção contra curto-circuito | Sim | Proteção declarada para o equipamento. |
| Interfaces e conexões | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital de comunicação indicada. |
| Revisão IO-Link | 1.1 | Revisão declarada na ficha. |
| Padrão SDCI | IEC 61131-9 | Padrão indicado para a comunicação SDCI. |
| Modo de transferência | COM2, 38,4 kBaud | Taxa e modo de transferência informados. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Tipo de conector informado; cabo não indicado como incluso. |
| Conexão de processo | G 1/4 externa conforme DIN EN ISO 1179-2; rosca interna M5 | Geometria e referência da conexão declaradas. |
| Vedação da conexão de processo | FKM, conforme DIN EN ISO 1179-2 | Material e referência declarados para a vedação da conexão. |
| Tempos de reação e vida útil | ||
|---|---|---|
| Retardo de prontidão | Inferior a 0,3 s | Tempo máximo informado até o estado de prontidão. |
| Ciclos de pressão mínimos | 60 milhões a 1,2 vezes a pressão nominal | Condição declarada para o número mínimo de ciclos. |
| MTTF | 668 anos | Valor estatístico informado no cadastro; não representa garantia nem vida útil assegurada. |
| Condições ambientais | ||
|---|---|---|
| Temperatura de operação | -40 a 90 °C | Faixa declarada para operação. |
| Temperatura do fluido | -40 a 90 °C | Faixa declarada para o fluido. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa declarada para armazenamento. |
| Grau de proteção | IP 67 e IP 69K | Graus de proteção indicados na ficha; observar as condições de instalação e uso previstas pelo fabricante. |
| Resistência a choques | DIN EN 60068-2-27; 500 g / 1 ms | Método e condição declarados para resistência a choques. |
| Resistência a vibrações | DIN EN 60068-2-6; 20 g / 10 a 2000 Hz | Método e faixa declarados para resistência a vibrações. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Invólucro | Cilíndrico | Formato informado para o corpo do produto. |

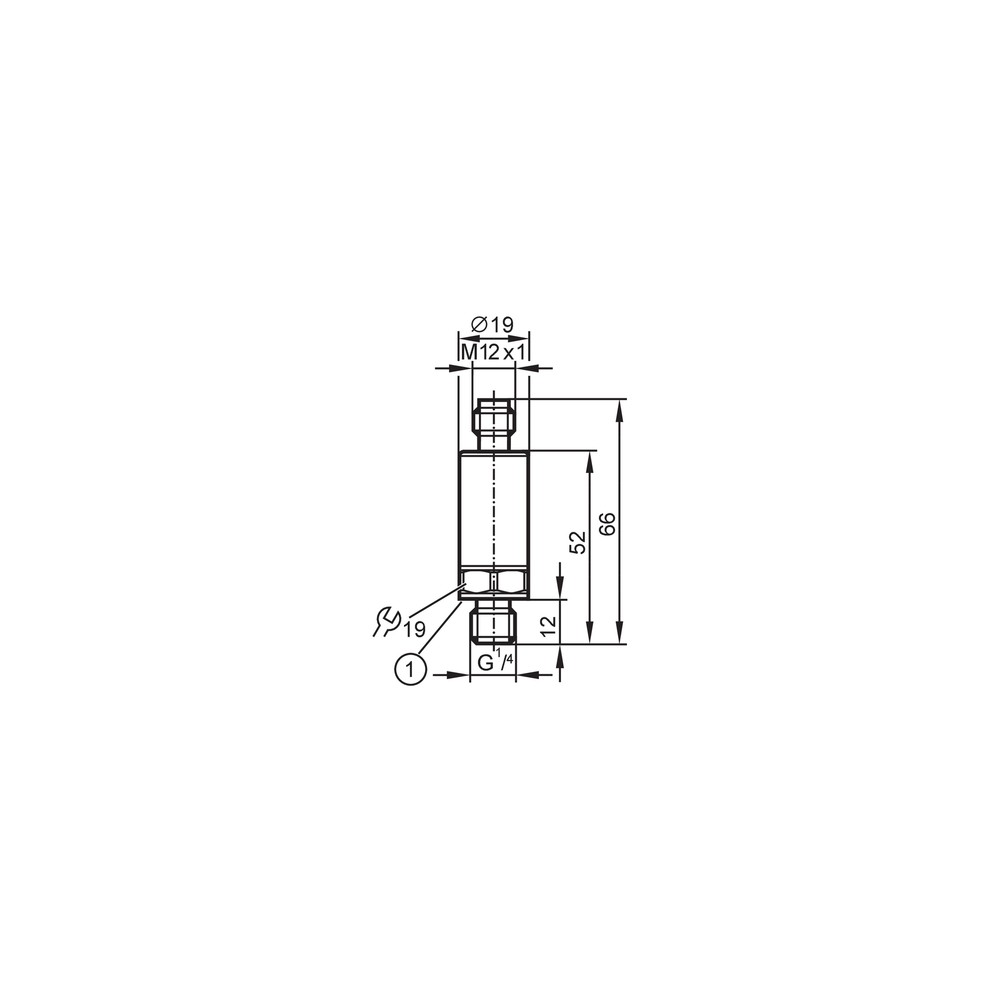

| Dimensões | Diâmetro 19 mm; comprimento 66 mm | Dimensões declaradas no cadastro. |
| Peso | 63,5 g | Peso informado para o produto. |
| Materiais do corpo | 1.4542; 1.4404; PEI | Materiais listados para o corpo. |
| Materiais em contato com o fluido | 1.4305 e 1.4542 | Materiais declarados para as partes em contato com o fluido. |
| Torque máximo de aperto | 25 a 35 Nm | Faixa de torque especificada para a montagem da conexão de processo. |
| NCM | 9026.20.90 | Código fiscal informado no cadastro. |
| Aprovação UL | Número de aprovação UL J015 | Identificação de aprovação informada no cadastro. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.
• Sinal de comutação por duas saídas digitais configuráveis; função elétrica PNP/NPN.

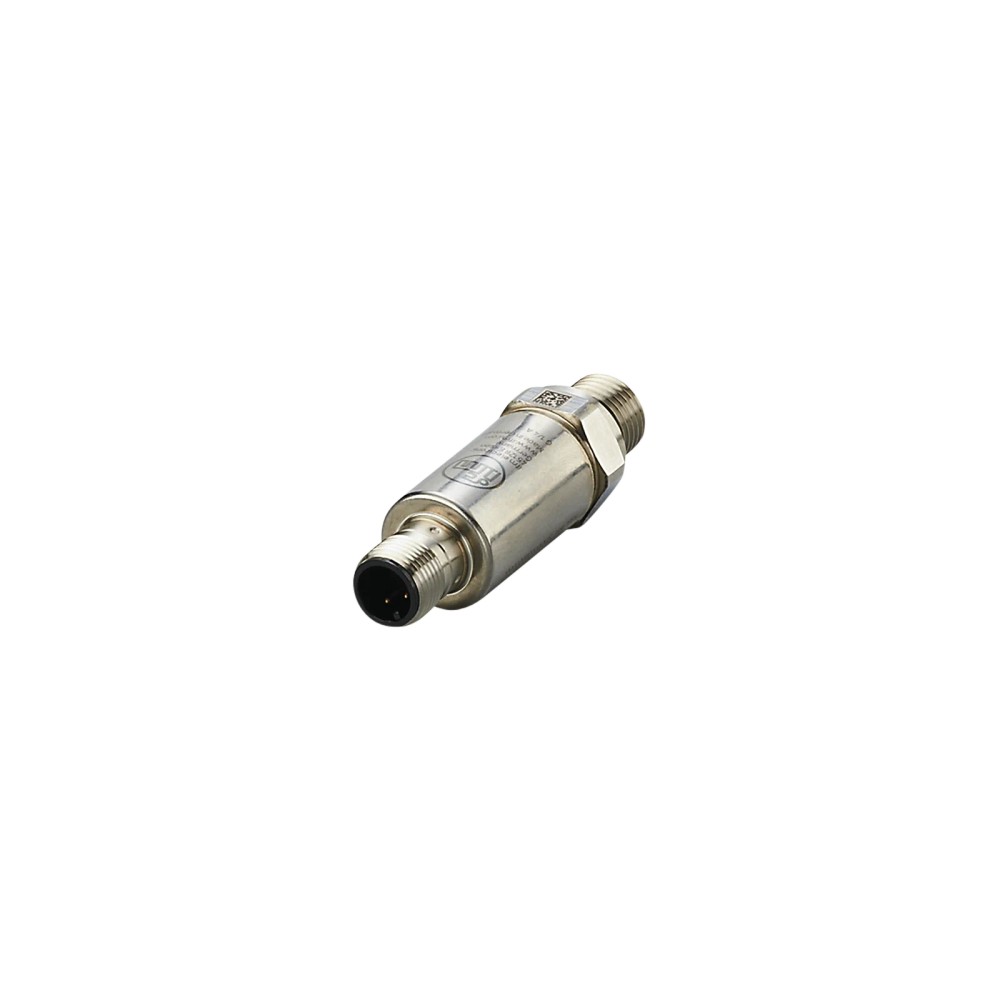

Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC; consumo de corrente inferior a 15 mA. Verifique a pinagem no datasheet antes da ligação. O cabo e o mestre IO-Link não são informados como inclusos.
Processo
Rosca externa G 1/4 conforme DIN EN ISO 1179-2; rosca interna M5. Vedação da conexão de processo FKM. Torque de aperto especificado: 25 a 35 Nm.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com mestre IO-Link compatível com revisão 1.1 e transferência COM2 | ✓ | A interface indicada para o PV7004 é IO-Link, revisão 1.1, com transferência COM2 a 38,4 kBaud. |
| Entrada de CLP ou controlador que aceite sinal de comutação PNP/NPN conforme a configuração e a pinagem do sensor | ✓ | O produto informa função elétrica PNP/NPN e duas saídas digitais configuráveis. A compatibilidade elétrica final depende da configuração e da ligação conforme datasheet. |
| Montagem em porta de processo G 1/4 externa compatível | ✓ | A conexão de processo é G 1/4 externa; confirme também a geometria da sede e a vedação requerida. |
| Aplicação com pressão fora de -1 a 10 bar | ✗ | A condição fica fora da faixa de medição declarada para o PV7004. |
| Alimentação fora de 18 a 30 V DC | ✗ | A tensão de operação indicada para o equipamento é de 18 a 30 V DC. |
| Instalação com conector elétrico diferente de M12, codificação A, 4 contatos, sem adaptação validada | ✗ | A conexão elétrica especificada é 1 x M12, codificação A, 4 contatos; compatibilidade mecânica e pinagem devem ser verificadas separadamente. |
INSTALAÇÃO
Como instalar o Pressostato eletrônico ifm PV7004 com IO-Link, faixa de medição de -1 a 10 bar, conexão G 1/4
- Confirme que a faixa de pressão, o tipo de fluido e as temperaturas do processo estão dentro dos limites especificados para o PV7004.
- Verifique a compatibilidade mecânica da porta de processo G 1/4 externa e da vedação antes de instalar; a ficha também informa rosca interna M5.
- Monte o sensor respeitando o torque especificado de 25 a 35 Nm e os requisitos da conexão e vedação.
- Conecte o M12 de codificação A e 4 contatos a uma alimentação de 18 a 30 V DC, seguindo a pinagem do datasheet.
- Para IO-Link, conecte a um mestre compatível com IO-Link revisão 1.1 e COM2; para sinal de comutação, confirme a configuração PNP/NPN e a compatibilidade da entrada do controlador.
- Após a montagem, verifique a vedação, a alimentação, a comunicação ou o estado das saídas e valide os pontos de comutação conforme a configuração da aplicação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comunica com o mestre IO-Link. | Alimentação, conexão M12, configuração da porta do mestre ou parâmetros de comunicação incompatíveis. | Confirme a alimentação dentro de 18 a 30 V DC, revise a ligação conforme o datasheet e verifique se o mestre está configurado para IO-Link revisão 1.1 e COM2. |
| A saída digital não muda de estado no ponto esperado. | Configuração do ponto de comutação, lógica PNP/NPN ou ligação da saída incompatível com a entrada do controlador. | Confira a configuração do sensor, a lógica da entrada do controlador e a pinagem indicada pelo fabricante; valide o comportamento com pressão dentro da faixa de medição. |
| A leitura ou comutação não corresponde à condição do processo. | Pressão aplicada fora da faixa de medição, conexão inadequada ou condição de processo diferente da prevista. | Compare a pressão do processo com a faixa de -1 a 10 bar e confirme o tipo de pressão, a conexão e as condições do fluido. |
| Há vazamento na conexão de processo. | Montagem, vedação ou torque incompatível com os requisitos da conexão. | Inspecione a conexão G 1/4, a vedação FKM e o torque aplicado; compare a montagem com as instruções do datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PV7004 e para que tipo de instalação serve?
É um pressostato eletrônico ifm com IO-Link para monitoramento industrial de pressão relativa e vácuo. A ficha também indica uso com fluidos líquidos e gasosos.
Quais conexões e alimentação preciso prever?
O processo utiliza rosca externa G 1/4 e a ligação elétrica é M12, codificação A, com 4 contatos. A alimentação especificada é de 18 a 30 V DC.
O cabo ou o mestre IO-Link acompanha o produto?
A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor o conteúdo do fornecimento antes da compra.
O PV7004 serve para medir pressões acima de 10 bar?
Não para medição dentro da especificação: a faixa declarada termina em 10 bar. A pressão de estouro informada não deve ser interpretada como faixa de operação ou medição.
Posso usar o PV7004 com alimentação diferente de 18 a 30 V DC?
A ficha especifica operação de 18 a 30 V DC. Não considere compatível uma alimentação fora desse intervalo sem validação explícita do fabricante.
O sensor está energizado, mas não aparece no mestre IO-Link. O que verifico?
Verifique a conexão M12, a pinagem indicada no datasheet e a configuração do mestre para IO-Link revisão 1.1 e COM2. Confirme também que a alimentação está dentro do intervalo especificado.
A saída fica sempre ligada ou desligada; preciso trocar o pressostato?
Antes de substituir, confira a configuração da saída, a lógica PNP/NPN e a compatibilidade da entrada do controlador. Verifique também se a pressão aplicada está dentro da faixa de medição.
Quando escolher este modelo em vez de um pressostato sem IO-Link?
Escolha o PV7004 quando a aplicação requerer IO-Link ou as saídas digitais configuráveis disponíveis, além da faixa de -1 a 10 bar e da conexão G 1/4. Se o sistema não aceitar a interface ou o sinal de saída, compare com uma versão cuja comunicação e saída sejam compatíveis.
Que cuidado devo ter ao montar a conexão de processo?
Confirme a compatibilidade da rosca e da vedação e respeite o torque especificado de 25 a 35 Nm. Consulte o datasheet para os detalhes de montagem e ligação.
Há instruções específicas de instalação ou manutenção além dos dados do anúncio?
O anúncio disponibiliza a folha de dados do fabricante, mas não informa um procedimento de manutenção específico. Consulte esse documento para pinagem, montagem e configuração antes de colocar o sensor em serviço.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação digital usada pelo sensor para comunicação com um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)
Pressão relativa
Pressão indicada em relação à pressão de referência atmosférica. (Ref.: tipo de pressão informado para o PV7004)
PNP/NPN
Tipos de lógica elétrica de saída de comutação; a compatibilidade depende da configuração e da entrada do controlador. (Ref.: função elétrica PNP/NPN)
COM2
Modo de transferência IO-Link indicado para comunicação do dispositivo. (Ref.: 38,4 kBaud)
G 1/4
Identificação da rosca externa da conexão de processo do sensor. (Ref.: DIN EN ISO 1179-2)
