Pressostato Eletrônico ifm PV7003 com IO-Link

Pré-visualizar: PV7003 IFM - Pressostato Eletrônico ifm Medição de pressão e vácuo IO-Link -1 a 25 bar G1/4

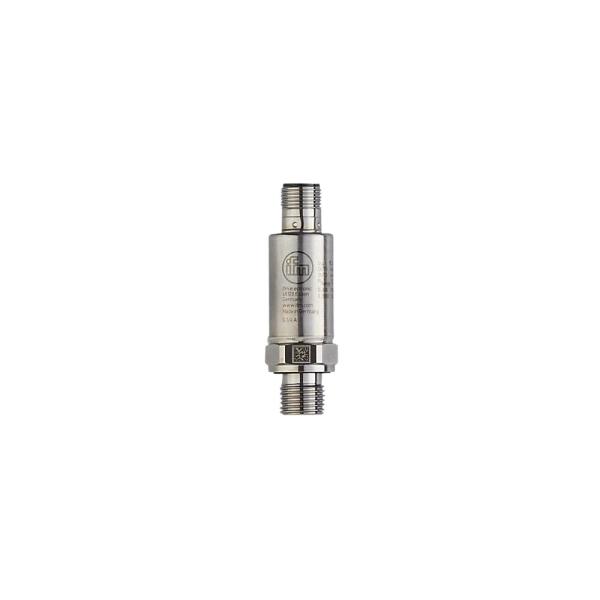

PV7003 IFM - Pressostato Eletrônico ifm Medição de pressão e vácuo IO-Link -1 a 25 bar G1/4

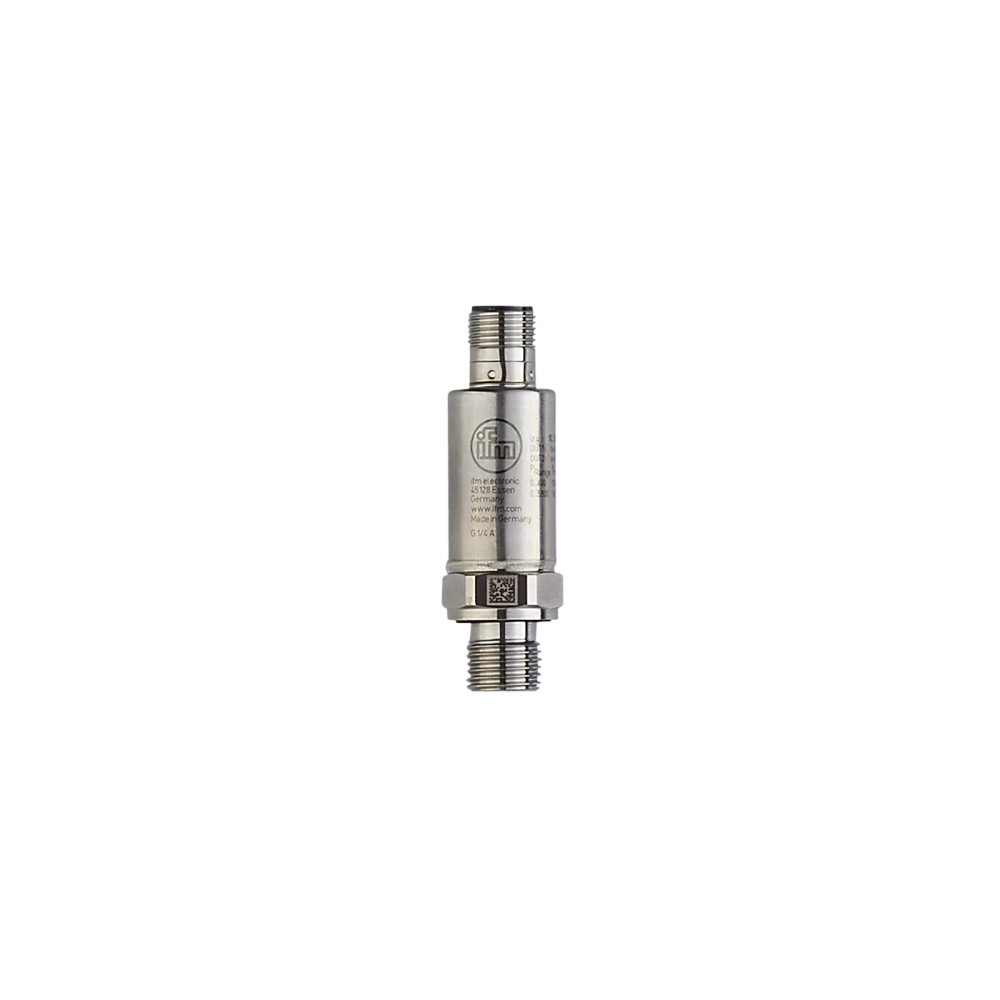

Imagem meramente ilustrativa

R$ 1.737,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PV7003
EAN: 4021179310987
NCM do produto: 90262090

Destaques do Produto Faixa de Medição -1 a...mais

Fechar menu

Saiba mais sobre: "PV7003 IFM - Pressostato Eletrônico ifm Medição de pressão e vácuo IO-Link -1 a 25 bar G1/4"

Destaques do Produto

Faixa de Medição

-1 a 25 bar

Protocolo

IO-Link

Conexão

G 1/4

Saída

Digital + IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PV7003 IFM - Pressostato Eletrônico com IO-Link -1 a 25 bar G1/4

O PV7003 é um pressostato eletrônico da ifm, desenvolvido para medição precisa de pressão relativa e vácuo em aplicações industriais. Equipado com comunicação IO-Link e conexão de processo G 1/4, ele garante alta confiabilidade em ambientes exigentes. Destaca-se por sua versatilidade, suportando pressões de -1 a 25 bar com grau de proteção IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PV7003
Faixa	-1 a 25 bar
Comunicação	IO-Link
Conexão	G 1/4
Proteção	IP 67, IP 69K
Temperatura	-40 a 90 °C
Alimentação	18-30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos com ar comprimido
Sistemas hidráulicos de baixa e média pressão
Monitoramento de vácuo em processos industriais

⚠ Considere outro se precisa de:

Aplicação em substâncias do grupo de fluidos 1 (sob encomenda apenas)
Exposição a fluidos que ataquem aço inox 1.4305 ou 1.4542
Torque de aperto fora da faixa 25-35 Nm

APLICAÇÕES E USO

Monitoramento de sistemas pneumáticos
Controle de pressão em circuitos hidráulicos
Detecção de vácuo em sistemas de manipulação a vácuo
Aplicações que exigem alta resistência contra lavagens (IP 69K)

COMO ESCOLHER

Antes de comprar o PV7003 IFM - Pressostato Eletrônico com IO-Link -1 a 25 bar G1/4, verifique estes pontos:

Quando escolher este sensor

Indicado quando sua aplicação exige diagnóstico digital via IO-Link, alta resistência a umidade (IP 69K) e medição tanto de vácuo quanto de pressão positiva.

Quando buscar alternativa

Considere outros modelos se a aplicação exigir faixas de pressão fora de -1 a 25 bar, ou se a compatibilidade química dos fluidos incluir substâncias não suportadas pelo aço inox 1.4542.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	-1 a 25 bar	Faixa de operação nominal
Tipo de pressão	Pressão relativa; vácuo	Modo de medição

Dados Elétricos
Conexão elétrica	M12, 4 pinos	Interface de hardware
Tensão de operação	18 a 30 V DC	Limites de alimentação
Interface de comunicação	IO-Link	Protocolo de dados

Dados Mecânicos
Conexão ao processo	G 1/4 rosca externa	Interface mecânica
Materiais em contato	1.4305; 1.4542	Compatibilidade química
Grau de proteção	IP 67; IP 69K	Resistência ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (1.1)

• Modo SIO (Standard I/O)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com lavagem (Washdown)	✓	O grau de proteção IP 69K garante resistência a jatos de alta pressão.
Aplicações com fluidos corrosivos	✗	Materiais 1.4305 e 1.4542 possuem restrições químicas.

INSTALAÇÃO

Como instalar o PV7003 IFM - Pressostato Eletrônico com IO-Link -1 a 25 bar G1/4

Verifique se a rosca de instalação é G 1/4 e se a vedação está presente.
Aplique o torque de aperto entre 25 e 35 Nm.
Conecte o cabo M12 de 4 pinos ao sensor.
Assegure-se de que a tensão de alimentação seja 18-30 V DC.
Realize o ajuste dos parâmetros via IO-Link, se necessário.
Verifique a integridade da conexão elétrica para evitar entrada de umidade.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não comunica ou não aciona a saída digital	Conexão elétrica mal instalada ou cabo danificado	Verifique se o conector M12 está firme e sem oxidação nos pinos
Vazamento no ponto de conexão	Torque de aperto excessivo ou insuficiente na conexão	Inspecione a vedação e reaplique o torque recomendado (25-35 Nm)
Sensor apresenta valores fora da faixa ou erro de diagnóstico	Excesso de pressão ou choque mecânico	Compare a leitura do sensor com um manômetro calibrado
Dispositivo não liga ou apresenta comportamento instável	Incompatibilidade de tensão na alimentação	Confirme se a tensão de alimentação está entre 18 e 30 V DC

DOCUMENTAÇÃO TÉCNICA

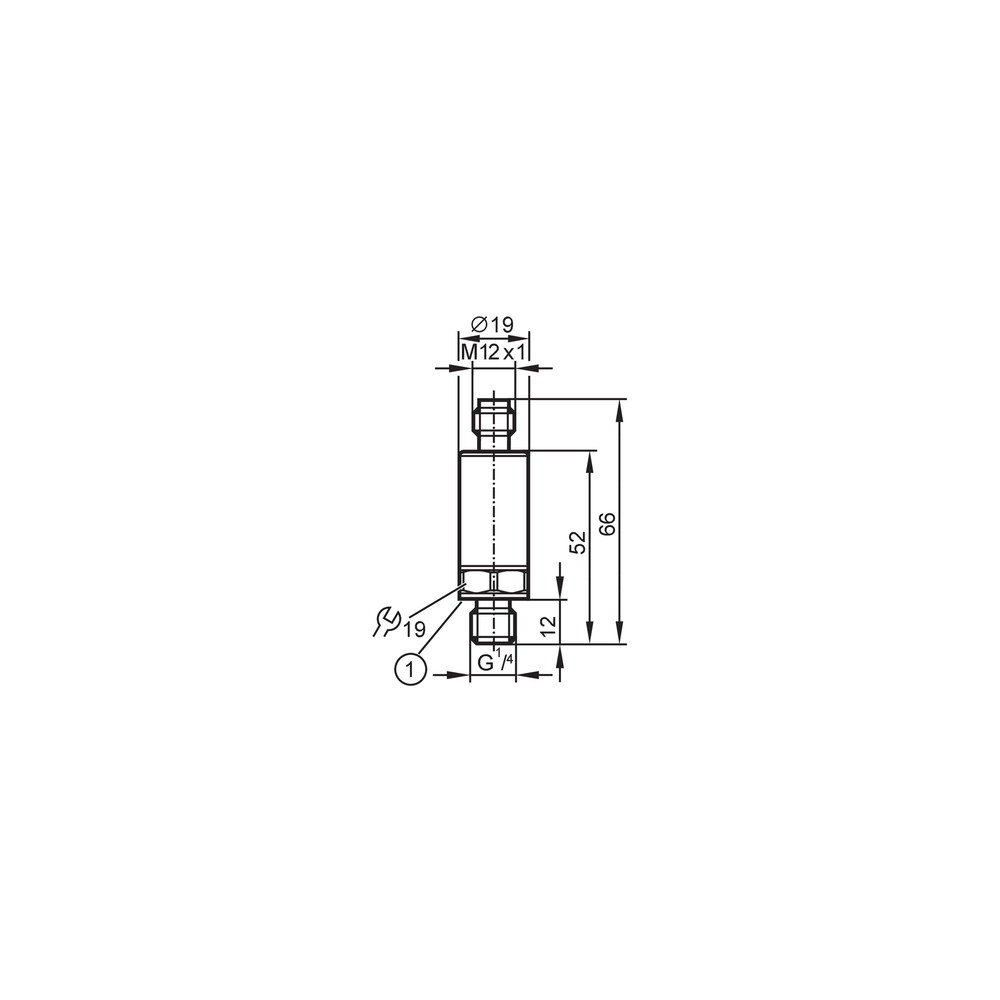

Datasheet Técnico PV7003 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o pressostato PV7003 e qual sua principal função?

O PV7003 é um pressostato eletrônico com tecnologia IO-Link, projetado para monitorar pressão relativa e vácuo em sistemas industriais.

O que vem na caixa ao comprar este produto?

O dispositivo acompanha apenas o sensor de pressão. Acessórios como cabos de conexão M12 ou adaptadores de montagem devem ser adquiridos separadamente.

Existem restrições de uso para este sensor de pressão?

Este modelo não é indicado para fluidos altamente agressivos que corroam aço inoxidável 1.4305 ou 1.4542, nem para aplicações que excedam a faixa de -1 a 25 bar.

Posso usar o PV7003 para qualquer tipo de fluido?

Não utilize este sensor em ambientes com substâncias do grupo de fluidos 1, a menos que solicitado sob encomenda, pois ele é projetado para fluidos do grupo 2 conforme boas práticas de engenharia.

O que indica que meu pressostato está com defeito?

Sintomas comuns incluem perda de sinal de comutação ou valores de pressão inconsistentes, causados geralmente por falha na vedação ou curto-circuito na fiação M12.

Como diagnosticar problemas de conexão no sensor?

Verifique a continuidade dos cabos e a integridade do conector M12, além de realizar o teste de continuidade conforme o diagrama elétrico disponível.

Vale a pena trocar meu pressostato mecânico por este eletrônico?

O PV7003 oferece saída digital e comunicação IO-Link, enquanto pressostatos mecânicos tradicionais oferecem apenas um contato seco sem diagnóstico.

Este modelo é melhor para monitoramento remoto?

Sim, a versão com IO-Link permite parametrização remota e diagnóstico de falhas, o que reduz o tempo de inatividade em comparação a modelos analógicos simples.

Quais os cuidados na instalação mecânica?

Certifique-se de não exceder o torque de aperto de 25 a 35 Nm na conexão G 1/4 para evitar danos à rosca ou vazamentos.

Quem é o fabricante deste equipamento?

O produto é fabricado pela ifm electronic, com suporte técnico garantido pela rede de especialistas da marca.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto-a-ponto para sensores e atuadores, conforme norma IEC 61131-9. (Ref.: Interface de comunicação)

Pressão Relativa

Medição de pressão baseada na pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Célula de filme fino

Tecnologia de elemento sensor que oferece alta estabilidade e precisão em medições de pressão. (Ref.: Elemento de medição)

Grau de Proteção IP69K

Nível de proteção contra jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de comutação e o ponto de retorno, utilizada para evitar oscilações na saída. (Ref.: Possibilidades de ajuste)
