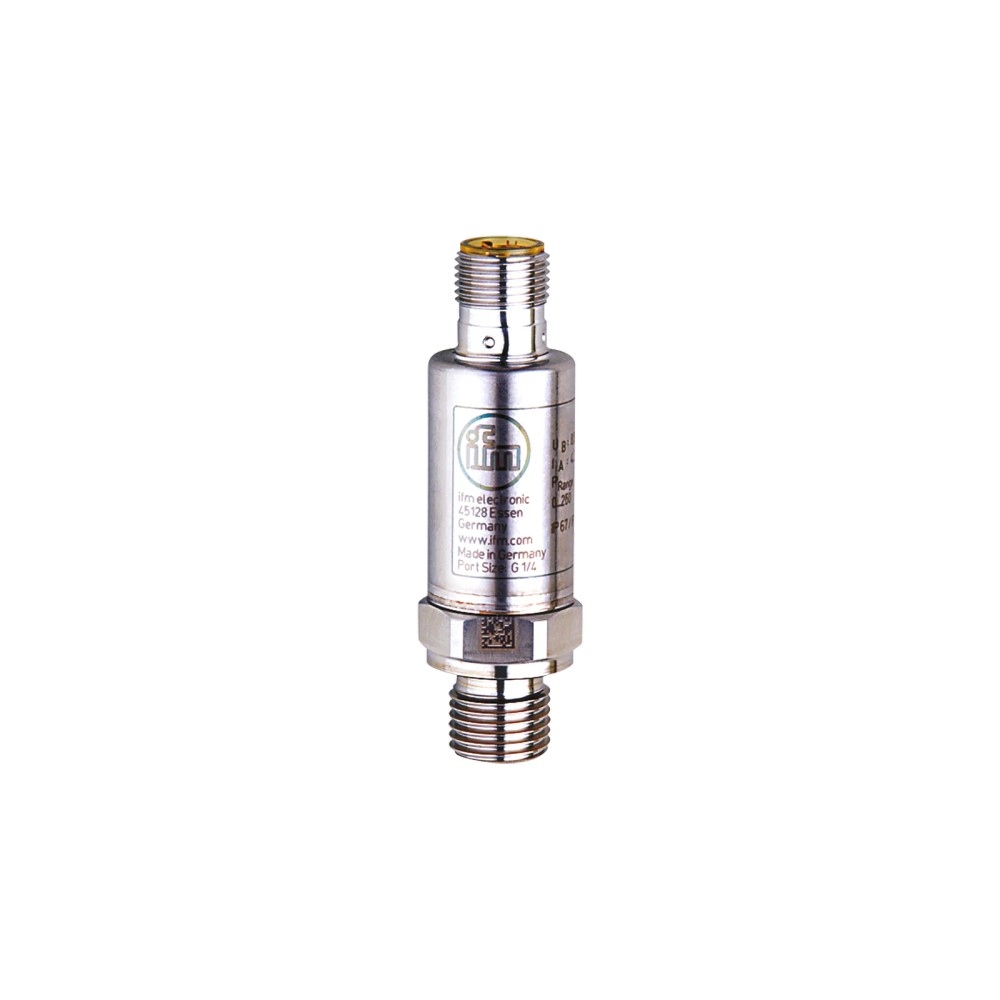

PU5401 IFM - Transmissor de Pressão ifm Medição Industrial 0-250 bar, 0-10V, G 1/4

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PU5401
EAN: 4021179275996
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PU5401 IFM - Transmissor de Pressão ifm Medição Industrial 0-250 bar, 0-10V, G 1/4"

Destaques do Produto

Faixa de Medição

0-250 bar

Sinal de Saída

0-10 V

Conexão de Processo

G 1/4

Grau de Proteção

IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PU5401 IFM - Transmissor de Pressão 0-250 bar, 0-10V, G 1/4

O PU5401 é um transmissor de pressão eletrônico de alta precisão projetado para medições industriais em fluidos líquidos e gasosos. Com faixa de 0 a 250 bar, o dispositivo converte a pressão aplicada em um sinal analógico estável de 0-10 V. Sua construção robusta com rosca G 1/4 e proteção IP 69K assegura operação confiável em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	PU5401
Faixa de Medição	0...250 bar
Saída Analógica	0-10 V
Conexão	G 1/4
Conexão Elétrica	M12, 3 pinos
Proteção IP	IP 67 / IP 69K
Temp. Operação	-40...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que exigem monitoramento de pressão relativa em linhas hidráulicas.
Processos que demandam alta resistência a limpeza (IP 69K).
Sistemas de automação baseados em controladores com entrada de tensão 0-10V.

⚠ Considere outro se precisa de:

Aplicações com picos de pressão que excedam 625 bar de forma estática.
Ambientes com fluidos que corroem aço inoxidável 1.4542 (17-4 PH).
Sistemas de controle que não suportam sinal analógico de entrada 0-10V.

APLICAÇÕES E USO

Monitoramento de sistemas hidráulicos industriais.
Controle de pressão em circuitos pneumáticos.
Aplicações que exigem limpeza com jatos de alta pressão devido à proteção IP69K.

COMO ESCOLHER

Antes de comprar o PU5401 IFM - Transmissor de Pressão 0-250 bar, 0-10V, G 1/4, verifique estes pontos:

Quando escolher o PU5401

Indicado para aplicações que requerem sinal de controle 0-10V e onde a pressão de trabalho é estável dentro da faixa de 250 bar, com necessidade de alta proteção contra jatos de água.

Quando buscar outra alternativa

Busque modelos diferentes se o seu sistema exige saída em corrente (4-20mA), se a conexão de processo precisa ser NPT ou se a faixa de pressão necessária for superior a 250 bar.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...250 bar	Valor nominal de operação
Tipo de pressão	pressão relativa	Referência ao ambiente
Pressão de sobrecarga	625 bar	Limite de resistência estática

Dados elétricos
Tensão de operação	16...36 V DC	Faixa de alimentação permitida
Sinal de saída	0...10 V	Saída analógica de tensão
Consumo de corrente	< 12 mA	Corrente máxima de operação

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Montagem mecânica
Materiais em contato	1.4542 (17-4 PH)	Compatibilidade química
Grau de proteção	IP 67 / IP 69K	Resistência ambiental

COMPATIBILIDADE

Comunicação

• Sinal Analógico 0-10V

Conexões

Elétrica M12, 3 pinos, codificação A

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com alta pressão de limpeza (lavagem industrial)	✓	O sensor possui grau de proteção IP 69K, adequado para tais condições.
Sistemas de controle de 4-20 mA	✗	O sensor fornece sinal de tensão 0-10V, não sendo compatível com entradas de corrente.

INSTALAÇÃO

Como instalar o PU5401 IFM - Transmissor de Pressão 0-250 bar, 0-10V, G 1/4

Limpe a rosca do local de instalação para remover resíduos.
Verifique a integridade da vedação FKM inclusa na conexão G 1/4.
Rosqueie o sensor manualmente até o encaixe inicial.
Utilize uma chave adequada para aplicar o torque entre 25-35 Nm.
Conecte o cabo M12 de 3 contatos na parte superior do sensor.
Verifique a tensão de alimentação (16-36V DC) antes de energizar o sistema.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na rosca G 1/4.	Erro de instalação mecânica ou torque excessivo.	Verificar se o torque aplicado está entre 25-35 Nm e se a vedação FKM está íntegra.
Leitura oscilante no CLP.	Ruído eletromagnético no cabeamento.	Garantir o uso de cabos blindados e o aterramento correto conforme EN 61000.
Desvio permanente da saída ou perda de linearidade.	Sobrecarga de pressão no processo.	Verificar se os picos de pressão do sistema excederam os 625 bar suportados.
Saída analógica sem sinal (0V).	Inversão ou falta de alimentação.	Medir a tensão no pino de alimentação (16-36V DC) com multímetro.

DOCUMENTAÇÃO TÉCNICA

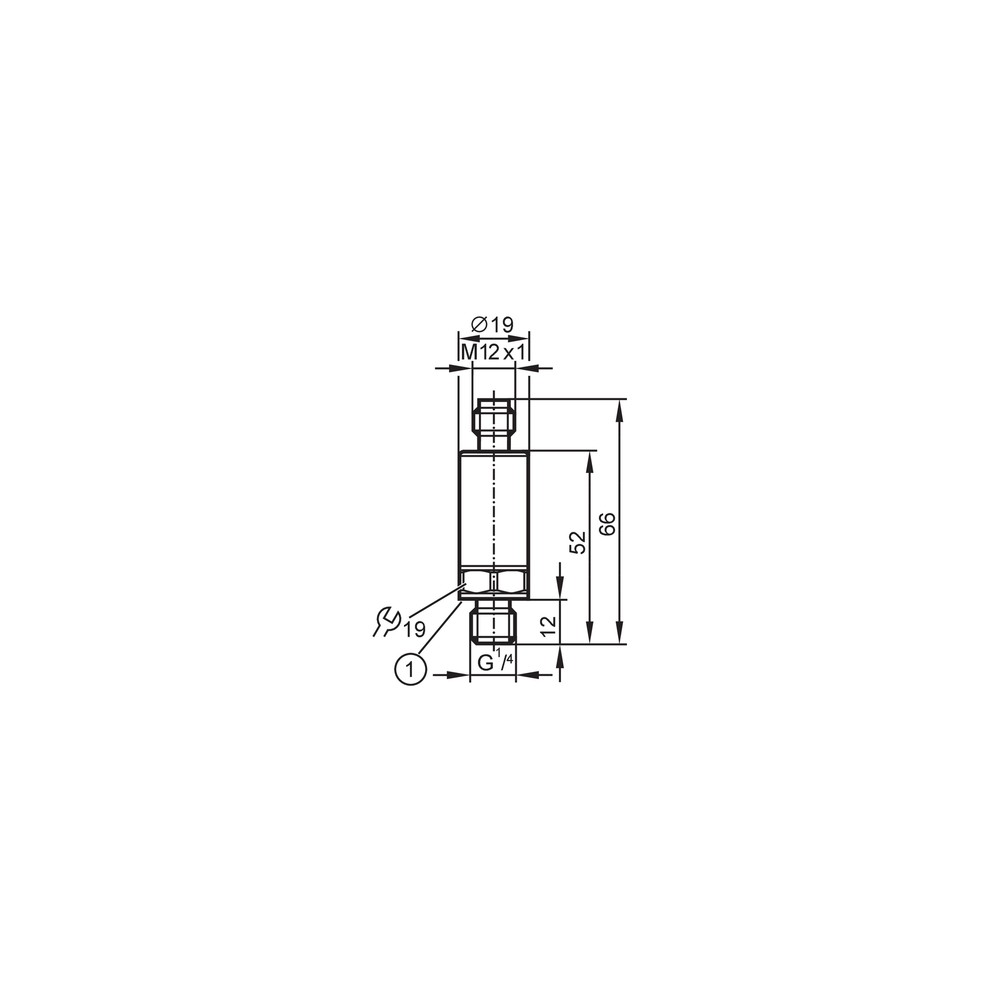

Datasheet Oficial PU5401 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão ifm PU5401?

O PU5401 é um transmissor de pressão eletrônico industrial com faixa de 0 a 250 bar, projetado para converter pressão relativa em sinal analógico 0-10 V.

O que vem na embalagem do produto?

Este transmissor acompanha o corpo do sensor com conexão de processo G 1/4 e conexão elétrica M12 de 3 pinos; cabos de conexão devem ser adquiridos separadamente.

Em quais situações o uso deste transmissor não é indicado?

Não deve ser utilizado em aplicações que excedam a pressão de ruptura de 1200 bar ou em fluidos agressivos que não sejam compatíveis com os materiais em contato (1.4542 / aço inox 630).

Posso utilizar este modelo para medir pressão absoluta?

O sensor não é compatível com sistemas que requerem medição de pressão absoluta ou diferencial, sendo restrito estritamente a medições de pressão relativa.

Como diagnosticar falhas na leitura do sensor?

Sintomas de falha incluem sinal de saída travado em 0V ou 10V, ou variações bruscas sem alteração de pressão. Verifique primeiramente a continuidade da fiação e a tensão de alimentação.

O que verificar se a leitura apresentar ruído constante?

Se a leitura oscila em repouso, verifique se há presença de ruído elétrico na linha ou se o torque de aperto da conexão de processo está dentro dos 25-35 Nm recomendados.

Como decidir entre este modelo e um transmissor de corrente?

Este transmissor fornece um sinal analógico 0-10 V, enquanto modelos como o PU5400 operam tipicamente com saída 4-20 mA; a escolha depende da entrada do seu CLP ou controlador.

Qual a principal diferença de seleção para este modelo?

A escolha deve considerar o range de 250 bar; para processos com picos de pressão frequentes, garanta que a pressão nominal não ultrapasse os limites suportados pelo sensor.

Quais os cuidados necessários na montagem mecânica?

A instalação exige o uso de uma chave apropriada para o torque entre 25 e 35 Nm, evitando o esforço mecânico direto sobre o invólucro do sensor.

O sensor suporta ambientes com umidade ou limpeza pesada?

O produto possui grau de proteção IP 67 e IP 69K, permitindo sua operação em ambientes com jatos de alta pressão e limpeza industrial severa.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Pressão medida em relação à pressão atmosférica ambiente (Ref.: PU5401).

G 1/4

Padrão de rosca externa conforme DIN EN ISO 1179-2 utilizado para fixação hidráulica.

1.4542

Aço inoxidável 17-4 PH / 630 de alta resistência, material em contato com o fluido.

BFSL

Best Fit Straight Line; método de cálculo para desvio de linearidade (Ref.: < ± 0,1 %).

IP 69K

Grau de proteção contra entrada de água sob alta pressão e temperatura (Ref.: DIN 40050-9).
