Transmissor de Pressão IFM PU5400

Pré-visualizar: PU5400 IFM - Transmissor de Pressão ifm Medição Industrial 0-400 bar, 0-10V, G 1/4

PU5400 IFM - Transmissor de Pressão ifm Medição Industrial 0-400 bar, 0-10V, G 1/4

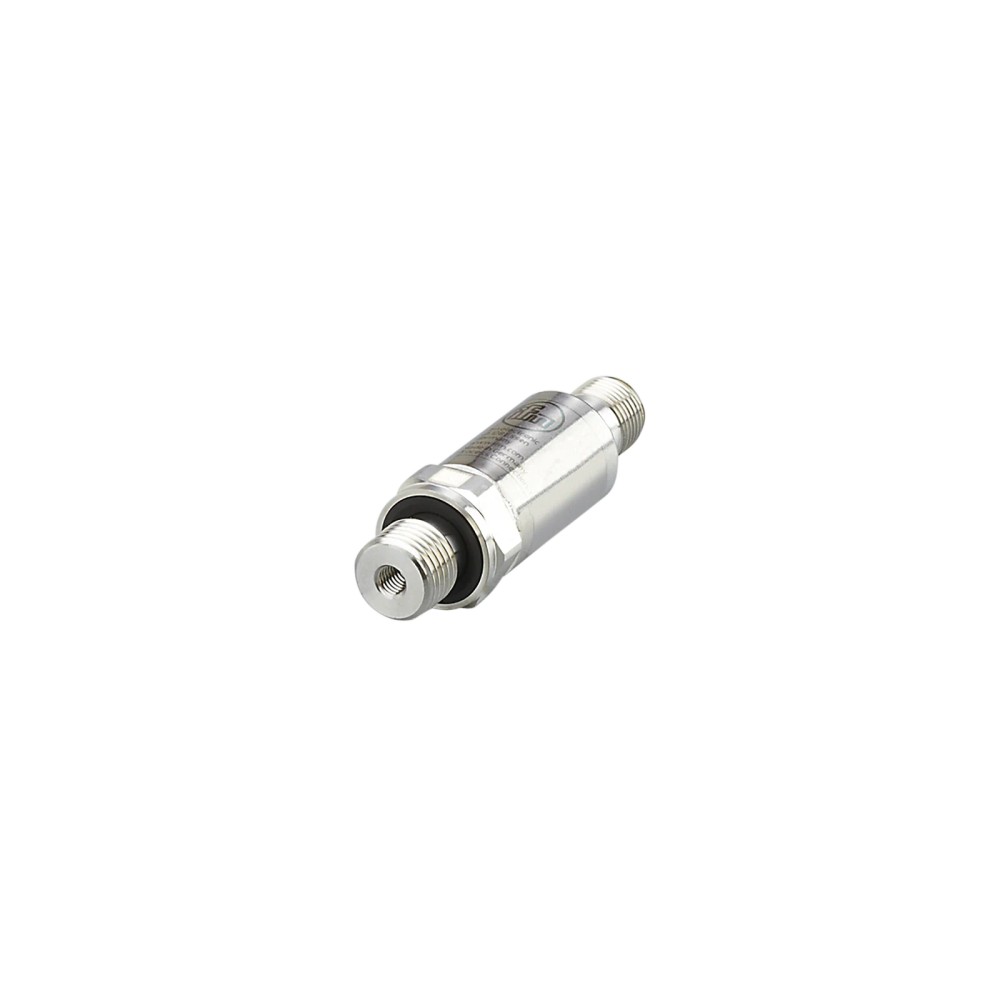

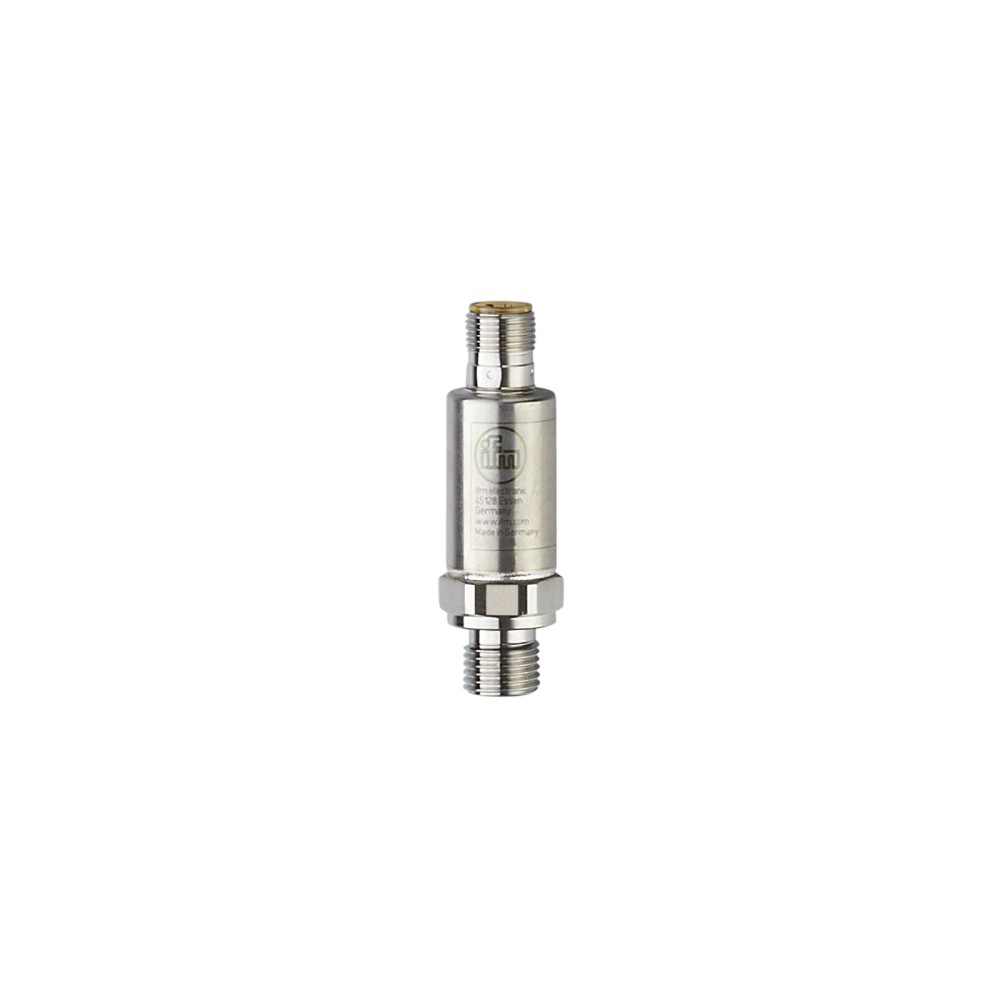

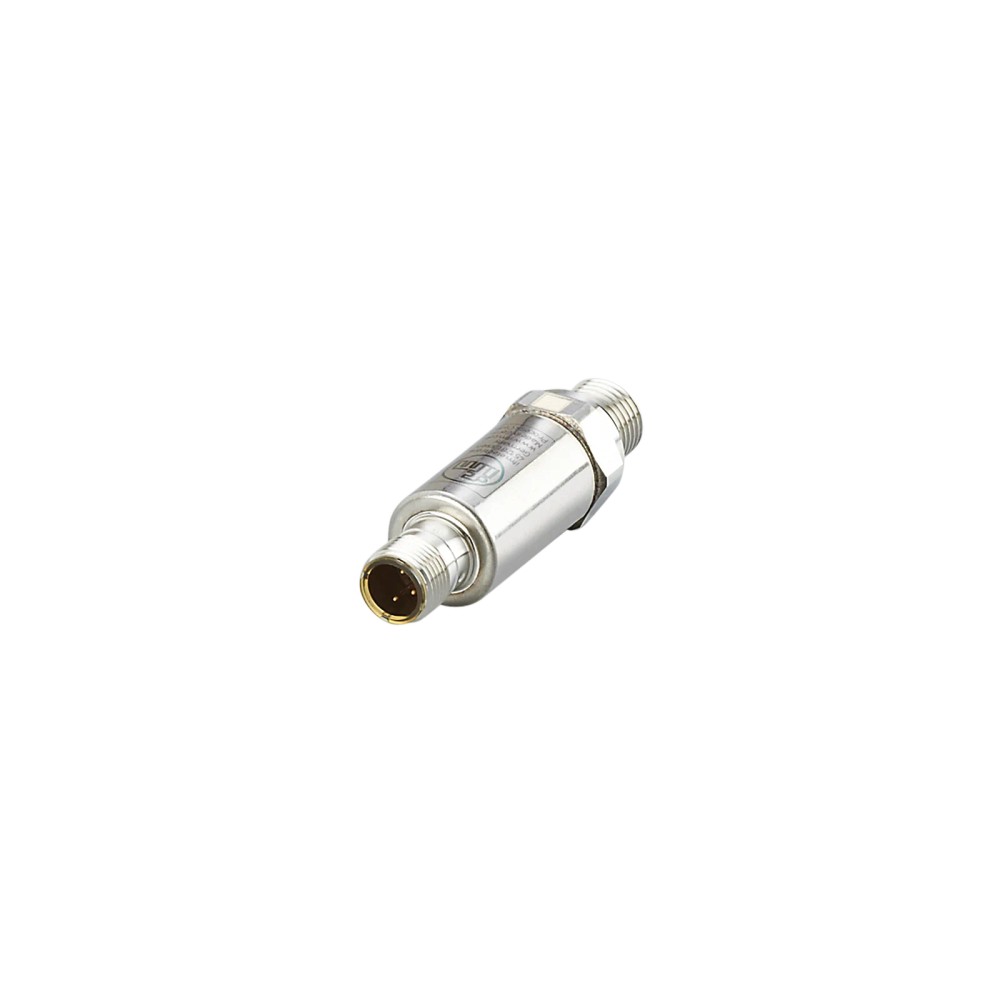

Imagem meramente ilustrativa

R$ 1.437,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PU5400
EAN: 4021179275989
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PU5400 IFM - Transmissor de Pressão ifm Medição Industrial 0-400 bar, 0-10V, G 1/4"

Destaques do Produto

Faixa de pressão

0 a 400 bar

Tipo de pressão

Relativa

Saída

Analógica, 0 a 10 V

Processo

G 1/4 rosca externa

Alimentação

16 a 36 V DC

Conexão elétrica

M12, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PU5400, 0–400 bar, saída analógica 0–10 V, conexão G 1/4 rosca externa

O ifm PU5400 é um transmissor eletrônico para medir pressão relativa em aplicações industriais. Converte a pressão medida em um sinal analógico de 0–10 V. Sua faixa nominal é de 0 a 400 bar, com conexão de processo G 1/4 rosca externa e conexão elétrica M12 de 3 contatos. Opera com alimentação de 16 a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 400 bar / 0 a 5.800 psi / 0 a 40 MPa
Tipo de pressão	Relativa
Sinal de saída	Analógico, 0 a 10 V
Conexão de processo	G 1/4 rosca externa
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	16 a 36 V DC
Temperatura do fluido	−40 a 90 °C
Grau de proteção	IP67 e IP69K
Pressão de resistência	1.000 bar
Dimensões e peso	Ø 19 × 66 mm; 59,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição industrial de pressão relativa dentro da faixa nominal de 0 a 400 bar, com fluido líquido ou gasoso.
Sistemas que aceitem sinal analógico de tensão de 0 a 10 V e alimentação de 16 a 36 V DC.
Instalações com conexão de processo G 1/4 rosca externa compatível e temperaturas do fluido entre −40 e 90 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de pressão absoluta ou diferencial: o tipo especificado para este modelo é pressão relativa.
Sistemas que precisem de saída diferente de 0 a 10 V ou de alimentação fora de 16 a 36 V DC.
Instalações cuja pressão de operação exceda a faixa nominal de 0 a 400 bar. A resistência à pressão indicada não altera a faixa de medição.

APLICAÇÕES E USO

Aplicação industrial para medição de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa nominal e das condições indicadas pelo fabricante.
Pode ser considerado em sistemas cuja entrada aceite sinal de tensão analógico de 0 a 10 V e alimentação de 16 a 36 V DC; essa adequação depende da entrada e do circuito do equipamento receptor.
A ficha informa uso com fluidos do grupo 2 conforme boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas sob encomenda. Confirme a compatibilidade do fluido com os materiais em contato e com a vedação FKM.
A faixa informada de temperatura do fluido é de −40 a 90 °C. A aplicação fora desses limites não está especificada para este modelo.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PU5400, 0–400 bar, saída analógica 0–10 V, conexão G 1/4 rosca externa, verifique estes pontos:

Escolha o PU5400 quando

A medição requerida for de pressão relativa até 400 bar, houver entrada compatível com sinal analógico de 0 a 10 V e a instalação aceitar rosca externa G 1/4.

Considere outro modelo ou configuração quando

O processo exigir pressão absoluta ou diferencial, outra faixa de medição, outro tipo de sinal ou uma conexão de processo diferente. Confirme os requisitos do sistema e consulte o datasheet do fabricante para selecionar a variante adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico	Identificação do componente.
Modelo	PU5400	Referência do fabricante.
Aplicação informada	Aplicações industriais	Uso indicado na ficha.
Meios informados	Fluidos líquidos e gasosos	Substâncias indicadas na ficha; confirme compatibilidade química e condições específicas do processo.
Tipo de pressão	Pressão relativa	Referência da medição.

Faixa de medição e resistência à pressão
Alcance de medição	0 a 400 bar / 0 a 5.800 psi / 0 a 40 MPa	Faixa nominal de medição.
Resistência à pressão	1.000 bar / 14.500 psi / 100 MPa	Valor de resistência à pressão informado pelo fabricante; não é a faixa nominal de medição.
Pressão mínima de ruptura	1.700 bar / 24.655 psi / 170 MPa	Valor mínimo de pressão de ruptura informado na ficha; não utilizar como pressão de operação.
Resistência contra vácuo	−1.000 mbar / −0,1 MPa	Limite informado para resistência contra vácuo.
Aviso sobre resistência à pressão	Estático	A indicação de resistência à pressão é apresentada como estática.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; não substitui a observância dos limites de operação.
Ciclos de pressão mínimos	60 milhões a 1,2 vezes a pressão nominal	Condição de referência especificada para o número mínimo de ciclos.

Dados elétricos
Tensão de operação	16 a 36 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Consumo de corrente	< 12 mA	Limite de consumo informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética informadas.

Saídas analógicas
Quantidade de saídas analógicas	1	Número de saídas especificado.
Sinal de saída	Analógico, tensão de 0 a 10 V	Tipo e faixa do sinal de saída.
Tempo de resposta de passo da saída analógica	1 ms	Tempo informado para a resposta de passo da saída.
Resistência mínima de carga	2.000 Ω	Carga mínima indicada na ficha.

Precisão e desvios
Repetibilidade	< ±0,05 % do span	Especificada para variações de temperatura inferiores a 10 K.
Desvio de histerese	< ±0,2 % do span	Desvio informado na ficha.
Desvio de linearidade	< ±0,1 % do span (BFSL); < ±0,2 % do span (LS)	Valores informados segundo as referências BFSL e LS.
Desvio de características	< ±0,5 % do span	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Coeficiente de temperatura do ponto zero e do span	< ±0,1 % do span / 10 K entre −25 e 90 °C; < ±0,2 % do span / 10 K entre −40 e −25 °C	Valores especificados para as respectivas faixas de temperatura.
Estabilidade ao longo do tempo	< ±0,1 % do span por 6 meses	Período de referência informado pelo fabricante.

Tempos de reação
Retardo de prontidão	< 0,1 s	Tempo informado até a prontidão.
Resposta de passo da saída analógica	1 ms	Tempo de resposta especificado para a saída.

Conexões e vedação
Conexão de processo	G 1/4 rosca externa, DIN EN ISO 1179-2	Interface mecânica de processo.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência da vedação informados.
Conexão elétrica	1 × M12, codificação A, 3 contatos	Interface elétrica especificada; a pinagem deve ser confirmada no datasheet.
Elemento de estrangulamento	Não disponível para instalação posterior	A ficha informa que o elemento não está disponível para instalação posterior.

Condições ambientais
Temperatura ambiente	−40 a 90 °C	Faixa ambiente especificada.
Temperatura do fluido	−40 a 90 °C	Limites indicados para o fluido do processo.
Temperatura de armazenamento	−40 a 100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP67 e IP69K	Classificações de proteção informadas; a aplicação deve respeitar as condições correspondentes às normas.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10 a 2.000 Hz	Condição de ensaio informada.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Forma indicada na ficha.
Dimensões	Ø 19 mm × comprimento 66 mm	Dimensões informadas para conferência de espaço de instalação.
Peso	59,5 g	Peso informado no dataset do produto.
Materiais de construção	1.4542 (17-4 PH / 630), 1.4404 (aço inoxidável / 316L) e PEI	Materiais indicados para a construção do produto.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material de contato com o fluido informado na ficha.
Torque máximo de aperto	25 a 35 Nm	Torque recomendado; depende da lubrificação, da vedação e do nível de pressão.

Conformidade e dados complementares
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de uso informada na ficha.
Certificado UL	Número de aprovação UL J030	Número de aprovação indicado no dataset.
MTTF	762 anos	Valor informado no dataset; não representa garantia de vida útil em uma instalação específica.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Código GTIN	4021179275989	Identificador comercial do produto.
Código NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Saída analógica de tensão: 0 a 10 V. Não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos. Alimentação de 16 a 36 V DC; saída analógica de 0 a 10 V. Verifique a pinagem no datasheet antes da ligação. Cabo ou conector correspondente não está confirmado como incluso.

Processo Conexão de processo G 1/4 rosca externa, conforme DIN EN ISO 1179-2, com vedação FKM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada do controlador ou sistema compatível com sinal analógico de 0 a 10 V, alimentação de 16 a 36 V DC e sensor de pressão relativa	✓	Essas características correspondem à saída, alimentação e tipo de pressão especificados para o PU5400.
Instalação com porta de processo G 1/4 rosca externa compatível	✓	A conexão de processo do transmissor é G 1/4 rosca externa, conforme DIN EN ISO 1179-2.
Sistema que requer sinal de corrente ou protocolo digital	✗	A ficha deste produto especifica saída analógica de tensão de 0 a 10 V e não informa saída de corrente ou protocolo digital.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão especificado para o produto é relativa.
Processo com temperatura do fluido fora de −40 a 90 °C	✗	A faixa de temperatura do fluido especificada é de −40 a 90 °C.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PU5400, 0–400 bar, saída analógica 0–10 V, conexão G 1/4 rosca externa

Confirme que a medição requerida é de pressão relativa e que a faixa de processo está dentro de 0 a 400 bar.
Verifique se a temperatura do fluido e a temperatura ambiente estão dentro de −40 a 90 °C.
Confira a compatibilidade da porta do processo com a rosca externa G 1/4 e com a vedação FKM.
Instale o transmissor sem exceder o torque recomendado de 25 a 35 Nm; o valor aplicável depende da lubrificação, da vedação e do nível de pressão.
Conecte a interface M12 de 3 contatos e confirme a pinagem no datasheet antes de energizar.
Alimente com 16 a 36 V DC e conecte a saída de 0 a 10 V a uma entrada compatível; verifique alimentação, sinal e leitura após a instalação.

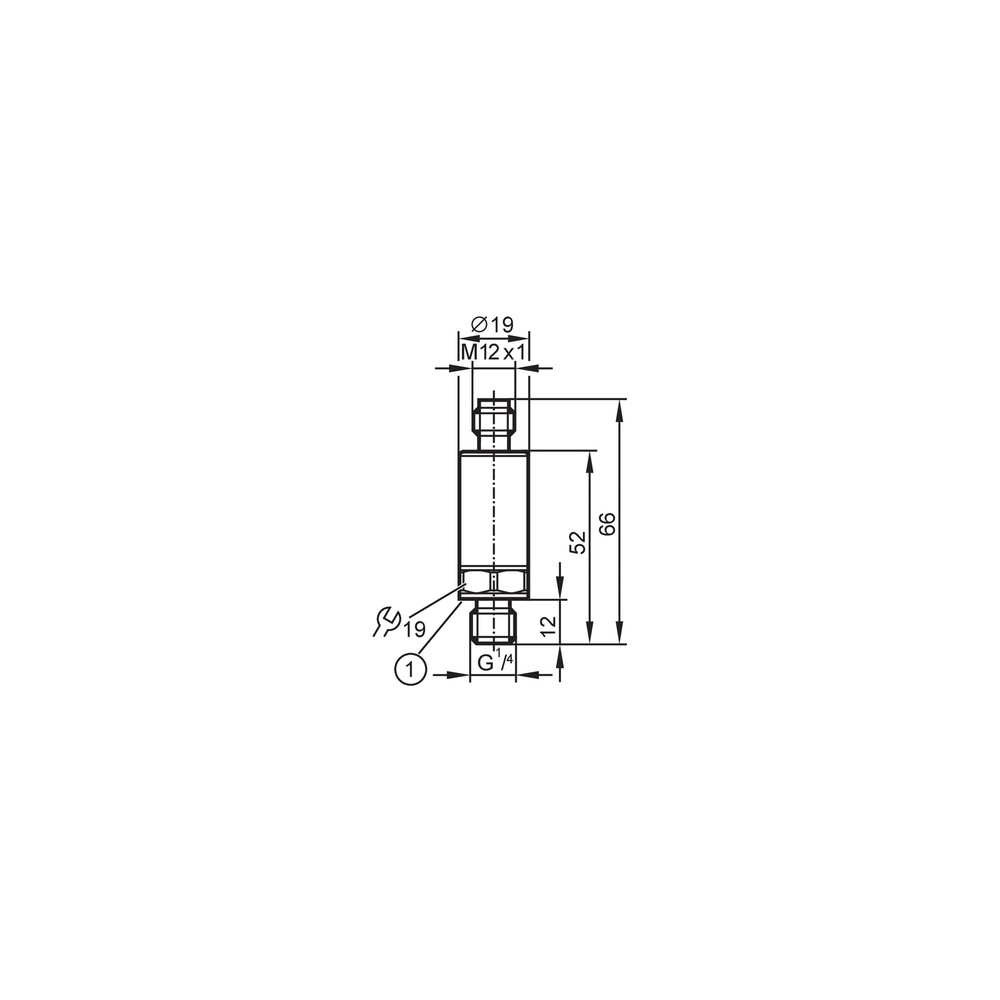

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não muda com a pressão.	Alimentação ausente ou fora da faixa, ligação incorreta ou incompatibilidade entre a saída de tensão e a entrada do equipamento receptor.	Meça a alimentação nos terminais e confirme que está entre 16 e 36 V DC; confira a pinagem no datasheet e verifique se a entrada receptora aceita 0 a 10 V.
A leitura fica limitada ou não corresponde à pressão esperada.	Faixa de medição configurada ou escala da entrada do sistema incompatível com 0 a 400 bar e 0 a 10 V.	Compare a pressão aplicada com a faixa nominal e confirme a escala configurada no controlador ou instrumento receptor.
Há vazamento na conexão de processo.	Vedação FKM ausente, danificada ou incompatível com a montagem, ou aperto inadequado.	Despressurize o sistema conforme o procedimento da instalação; inspecione a vedação e a rosca G 1/4 e confira o torque recomendado de 25 a 35 Nm, considerando as condições de montagem.
O sinal apresenta erro intermitente ou instabilidade.	Conexão elétrica ou cabeamento com contato deficiente, ou interferência/condições de instalação que afetam o sinal.	Inspecione o acoplamento M12 e as ligações; compare alimentação e saída nos terminais com a leitura do receptor e verifique as orientações EMC do datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet PU5400 em português (Datasheet) Desenho em escala do PU5400 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PU5400 e para quem ele serve?

É um transmissor eletrônico de pressão relativa para aplicações industriais com saída analógica de tensão de 0 a 10 V. É indicado para sistemas que aceitem essa saída e a conexão de processo especificada.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não lista cabos, conectores ou outros acessórios incluídos. Confirme com o fornecedor o conteúdo efetivo da embalagem.

Posso usar o PU5400 para medir pressão absoluta ou diferencial?

Não conforme a especificação disponível: o PU5400 está identificado como transmissor de pressão relativa. Para pressão absoluta ou diferencial, selecione um modelo cuja ficha declare esse tipo de medição.

Ele funciona com uma entrada de 4–20 mA ou com comunicação digital?

A ficha deste modelo especifica saída analógica de 0 a 10 V e não informa saída de 4–20 mA nem protocolo digital. Use-o somente com uma entrada compatível com o sinal especificado.

O sensor está instalado, mas o controlador não mostra pressão; o que devo verificar?

Verifique primeiro se há alimentação entre 16 e 36 V DC e se a ligação M12 segue a pinagem do datasheet. Depois confirme que a entrada do controlador aceita sinal de 0 a 10 V.

A leitura está errada ou instável; devo trocar o transmissor?

Antes da troca, confira a escala configurada para a faixa de 0 a 400 bar, a integridade da conexão M12 e a correspondência entre o sinal de saída e a entrada receptora. Se a leitura continuar discrepante, compare a saída com um instrumento de referência e consulte o datasheet.

Como escolho entre este modelo e outro transmissor de pressão?

Escolha o PU5400 se precisar de pressão relativa, faixa de 0 a 400 bar, saída de 0 a 10 V e rosca G 1/4 externa. Se qualquer requisito for diferente, compare a faixa, o tipo de pressão, o sinal e a conexão declarados na ficha do modelo alternativo.

Preciso comprar um kit ou basta o transmissor?

O cadastro informa uma peça por embalagem e não relaciona acessórios incluídos. Verifique separadamente se a instalação requer cabo ou conector M12 compatível.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a compatibilidade da rosca G 1/4 e da vedação FKM e aplique o torque recomendado de 25 a 35 Nm, considerando lubrificação, vedação e nível de pressão. Consulte o datasheet antes da montagem.

Este transmissor serve para qualquer fluido e temperatura?

Não é possível afirmar compatibilidade universal: a ficha indica fluidos líquidos e gasosos, temperatura do fluido de −40 a 90 °C e uso com fluidos do grupo 2 nas condições descritas. Verifique a compatibilidade do fluido com os materiais e a vedação; fluidos do grupo 1 são indicados sob encomenda.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de pressão indicado para o transmissor. (Ref.: tipo de pressão: pressão relativa.)

Faixa de medição

Intervalo nominal em que o instrumento mede a pressão especificada. (Ref.: alcance de medição: 0 a 400 bar.)

Saída analógica de tensão

Sinal elétrico contínuo cuja tensão representa a medição dentro da faixa configurada. (Ref.: saída de 0 a 10 V.)

G 1/4 rosca externa

Interface mecânica roscada de processo usada para instalar o transmissor em uma conexão compatível. (Ref.: DIN EN ISO 1179-2.)

Grau de proteção IP

Classificação do invólucro quanto à proteção indicada contra ingresso de elementos conforme as condições normativas aplicáveis. (Ref.: IP67 e IP69K.)
