Transmissor de Pressão IFM PT9550 0-400 bar

Pré-visualizar: PT9550 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar G 1/4 0-10V

PT9550 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar G 1/4 0-10V

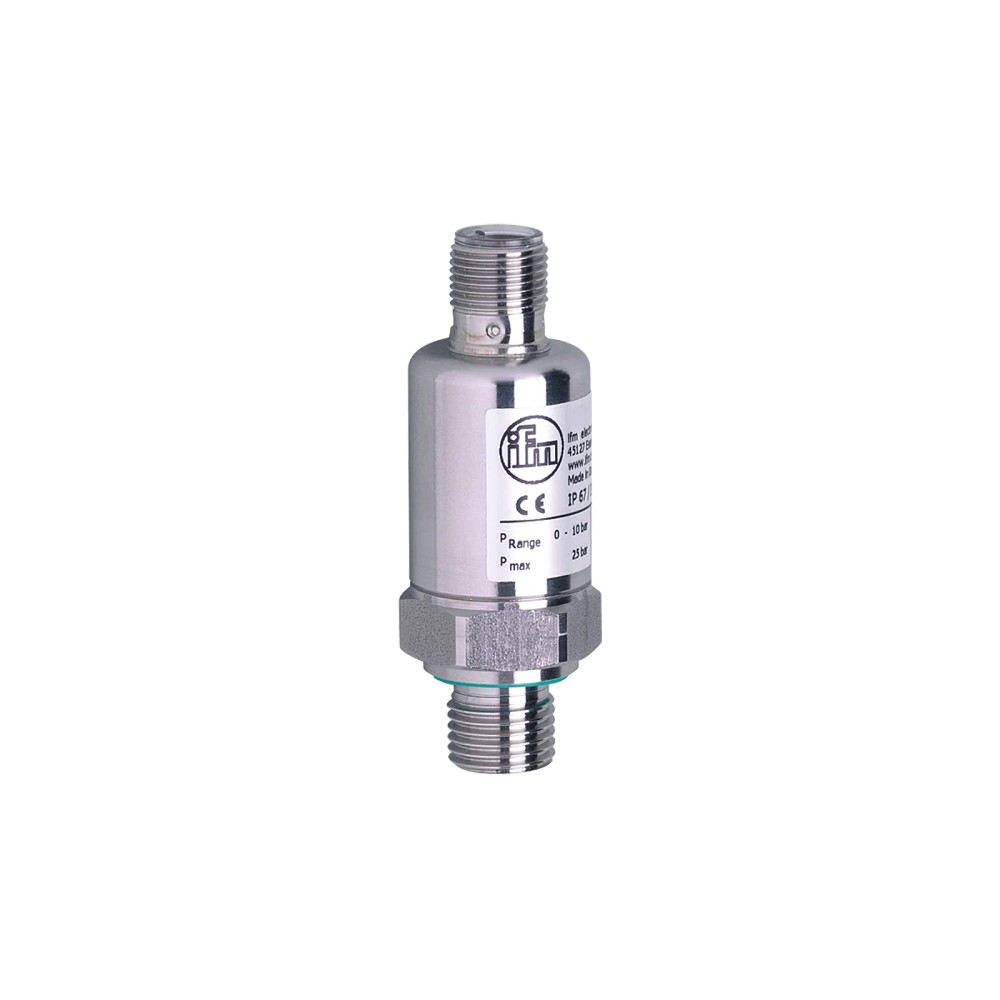

Imagem meramente ilustrativa

R$ 1.775,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT9550
EAN: 4021179240178
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT9550 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar G 1/4 0-10V"

Destaques do Produto

Faixa de Medição

0-400 bar

Sinal de Saída

0-10 V

Conexão de Processo

G 1/4

Grau de Proteção

IP 67 / IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT9550 - 0-400 bar - G 1/4 - 0-10V

O transmissor de pressão IFM PT9550 é um sensor de precisão destinado a aplicações móveis, como sistemas hidráulicos em máquinas pesadas. Ele converte a pressão relativa (0-400 bar) em um sinal analógico de 0-10 V. Destaca-se por sua alta resistência a choques, vibrações e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PT9550
Faixa de Medição	0-400 bar
Saída Analógica	0-10 V
Conexão de Processo	G 1/4
Grau de Proteção	IP 67 / IP 69K
Material do Corpo	Aço Inoxidável 1.4404
Temperatura Operação	-25 a 90 °C
Conexão Elétrica	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos em máquinas móveis (construção, agrícola)
Monitoramento de pressão em fluidos gasosos e líquidos compatíveis
Aplicações sujeitas a alta vibração e choque mecânico
Sistemas de controle baseados em entrada analógica 0-10V

⚠ Considere outro se precisa de:

Instalações onde a pressão de pico exceda 600 bar (risco de dano permanente)
Ambientes com temperaturas operacionais constantes acima de 90 °C
Uso com fluidos incompatíveis com aço inox 1.4404 ou vedação FKM
Aplicações que exijam protocolo de comunicação digital IO-Link

APLICAÇÕES E USO

Sistemas hidráulicos de máquinas agrícolas e de construção
Monitoramento de pressão em circuitos de óleo hidráulico
Aplicações em ambientes com lavagem de alta pressão
Controle de pressão em sistemas móveis automotivos

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT9550 - 0-400 bar - G 1/4 - 0-10V, verifique estes pontos:

Aplicação Móvel

Escolha este modelo se a aplicação envolver operação em máquinas móveis (tratores, escavadeiras) que exigem alta resistência a vibração e choque conforme normas automotivas.

Interface Analógica

Selecione o PT9550 quando o sistema de controle (CLP ou IHM) requerer uma entrada analógica de 0-10V, sem a necessidade de processamento digital IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...400 bar	Faixa de operação nominal
Pressão de sobrecarga	600 bar	Limite de segurança para pressão
Pressão de ruptura	1600 bar	Limite mecânico de falha

Dados elétricos
Tensão de alimentação	16...36 V DC	Faixa de tensão de operação
Consumo de corrente	< 6 mA	Corrente máxima absorvida
Saída analógica	0...10 V	Sinal de saída linear

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Padrão de rosca
Grau de proteção	IP 67; IP 69K	Vedação contra sólidos e líquidos
Temperatura de operação	-25...90 °C	Limite térmico de ambiente

COMPATIBILIDADE

Comunicação

• Nenhum (Saída Analógica pura)

Conexões

Elétrica 1 x M12; codificação: A; 4 contatos

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de 24V DC	✓	A tensão de alimentação de 16-36V DC cobre o padrão industrial de 24V.
Ambientes com lavagem industrial	✓	O grau de proteção IP 69K permite exposição a jatos de alta pressão e temperatura.
Sistemas com entrada 4-20mA	✗	Este sensor possui saída de tensão 0-10V, não sendo compatível com entradas de corrente 4-20mA.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT9550 - 0-400 bar - G 1/4 - 0-10V

Certifique-se de que o sistema hidráulico esteja despressurizado.
Verifique se a rosca G 1/4 do sensor e da conexão estão limpas e sem rebarbas.
Rosqueie o sensor manualmente na conexão de processo até sentir firmeza.
Utilize uma chave adequada para apertar o sensor, respeitando o torque máximo de 25 Nm.
Conecte o cabo M12 de 4 polos seguindo o diagrama de fiação do manual.
Verifique a integridade da vedação e teste o funcionamento do sinal de 0-10V.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na conexão de processo.	Falha na vedação ou aperto incorreto da rosca G 1/4.	Verifique o torque de aperto (máximo 25 Nm) e a condição do anel de vedação.
Sinal de saída instável ou inexistente.	Tensão de alimentação fora do intervalo (16-36V DC).	Meça a tensão nos pinos do conector M12 com um multímetro.
Sensor inoperante ou não responde.	Inversão de polaridade ou curto-circuito na fiação.	Confirme a pinagem conforme o diagrama de ligação do manual.
Leitura fixa ou incorreta permanentemente.	Dano por pressão excessiva (acima de 600 bar).	Verifique se o sistema hidráulico atingiu picos de pressão superiores ao limite do sensor.

DOCUMENTAÇÃO TÉCNICA

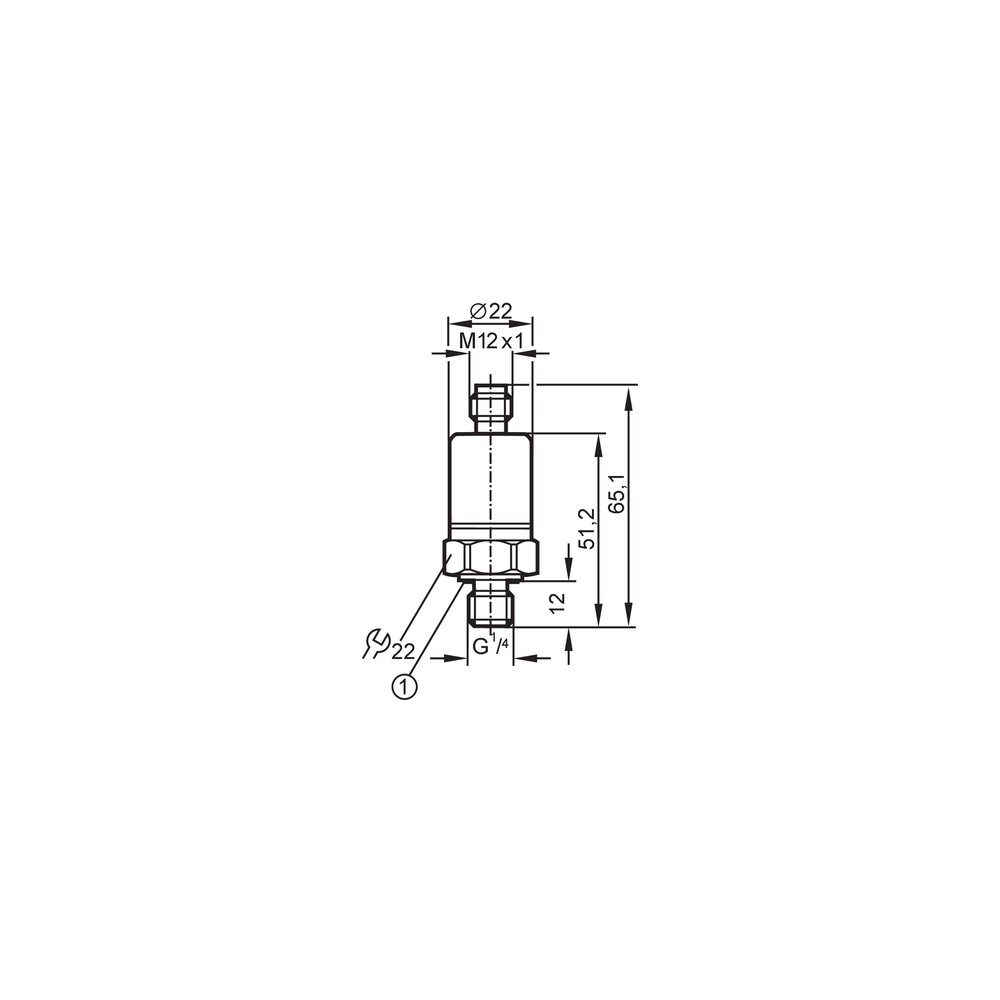

Datasheet Técnico PT9550 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão IFM PT9550 e qual a sua finalidade?

Este é um transmissor de pressão eletrônico projetado especificamente para aplicações móveis, com medição relativa de 0 a 400 bar e saída analógica de 0 a 10 V.

O que acompanha o transmissor de pressão PT9550 na embalagem?

O produto inclui o transmissor de pressão conforme especificação técnica. Conectores M12 e cabos de ligação devem ser adquiridos separadamente conforme a necessidade da instalação.

Em quais situações este sensor não é recomendado?

Não deve ser utilizado em aplicações que excedam a pressão de ruptura de 1600 bar ou em temperaturas fora da faixa especificada de -25 a 90 °C, salvo condições especiais sob encomenda.

O PT9550 pode ser utilizado com qualquer tipo de fluído?

Este modelo não é compatível com fluidos agressivos que não sejam compatíveis com aço inoxidável 1.4404 (316L) ou vedação em FKM.

Como identificar se o transmissor de pressão está falhando?

Sintomas de falha incluem sinal de saída fora da faixa (0-10V) ou ausência total de sinal, indicando possível problema na alimentação ou ruptura do sensor.

O que verificar antes de trocar o PT9550 por defeito?

Antes de substituir, verifique a tensão de alimentação (16-36V DC) e a integridade da conexão M12 para garantir que o erro não seja causado por problemas elétricos externos.

Por que escolher este modelo de aplicação móvel em vez de um sensor de pressão industrial comum?

Este transmissor é indicado para aplicações móveis devido à sua robustez contra vibração (20g) e choque (50g), enquanto sensores industriais padrão podem não suportar esses níveis de solicitação mecânica.

Este modelo suporta comunicação via IO-Link para parametrização?

Não, este é um sensor analógico de 0 a 10V e não possui protocolo de comunicação digital como IO-Link.

Quais cuidados tomar durante a instalação mecânica do sensor?

O alinhamento mecânico deve garantir que o torque de aperto não ultrapasse 25 Nm para evitar tensões que alterem a precisão de medição ou danifiquem a carcaça.

Como a certificação de diretrizes automotivas influencia a operação deste componente?

A conformidade com diretrizes automotivas (como ISO 11452 e CISPR 25) assegura que o componente opere corretamente sob interferência eletromagnética comum em veículos.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição da pressão referenciada à pressão atmosférica ambiente (Ref.: pressão relativa).

IP 69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura (Ref.: grau de proteção).

BFSL

Best Fit Straight Line, método utilizado para calcular o desvio de linearidade do sensor (Ref.: desvio de linearidade).

Aço 1.4404

Aço inoxidável austenítico de alta resistência à corrosão, também conhecido como 316L (Ref.: material_contato_fluido).

Conexão M12

Padrão de conector circular industrial de 4 pinos com codificação A, comum em automação (Ref.: conexão_eletrica).
