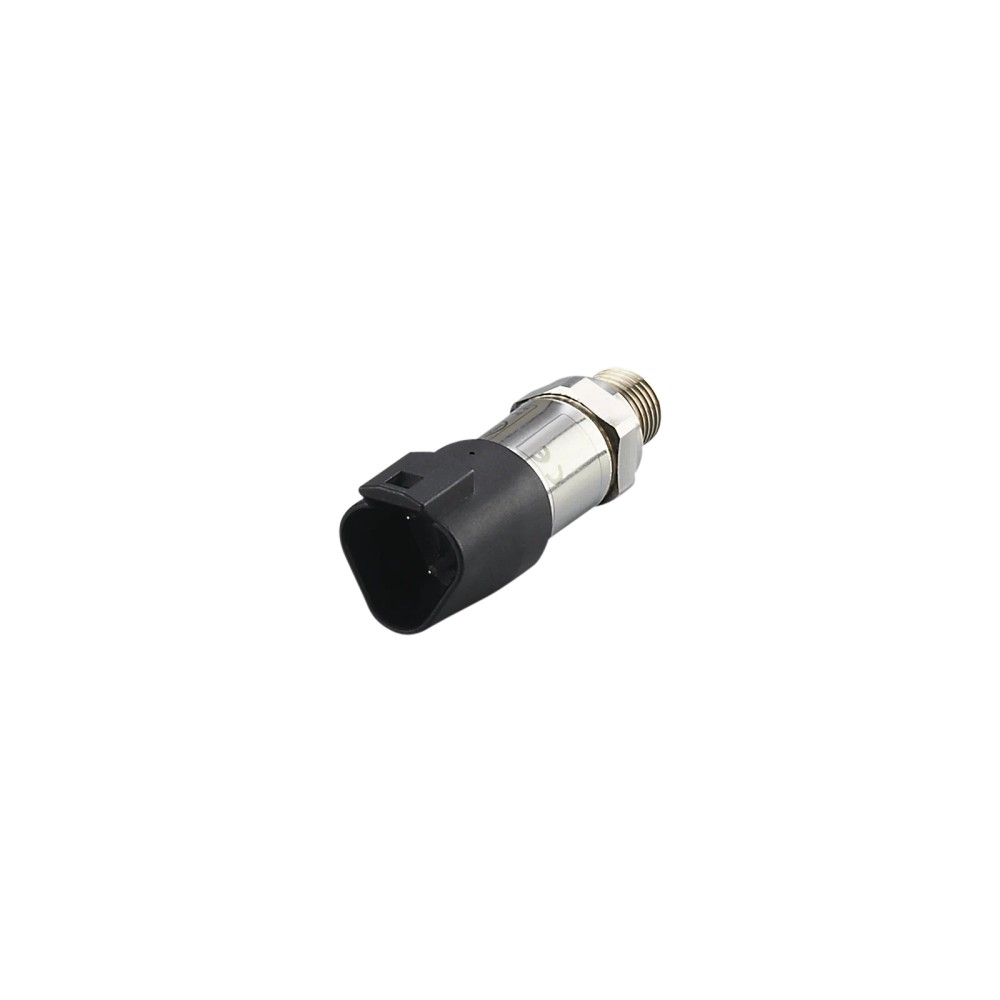

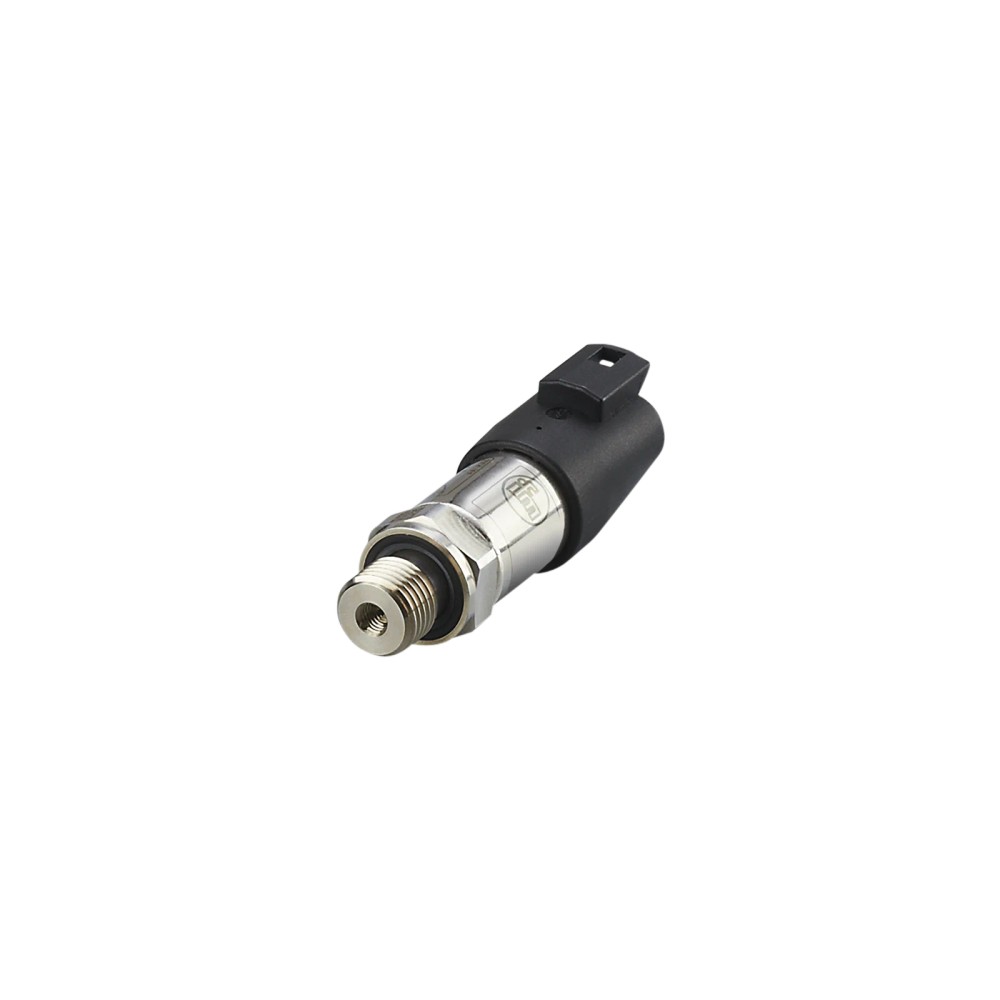

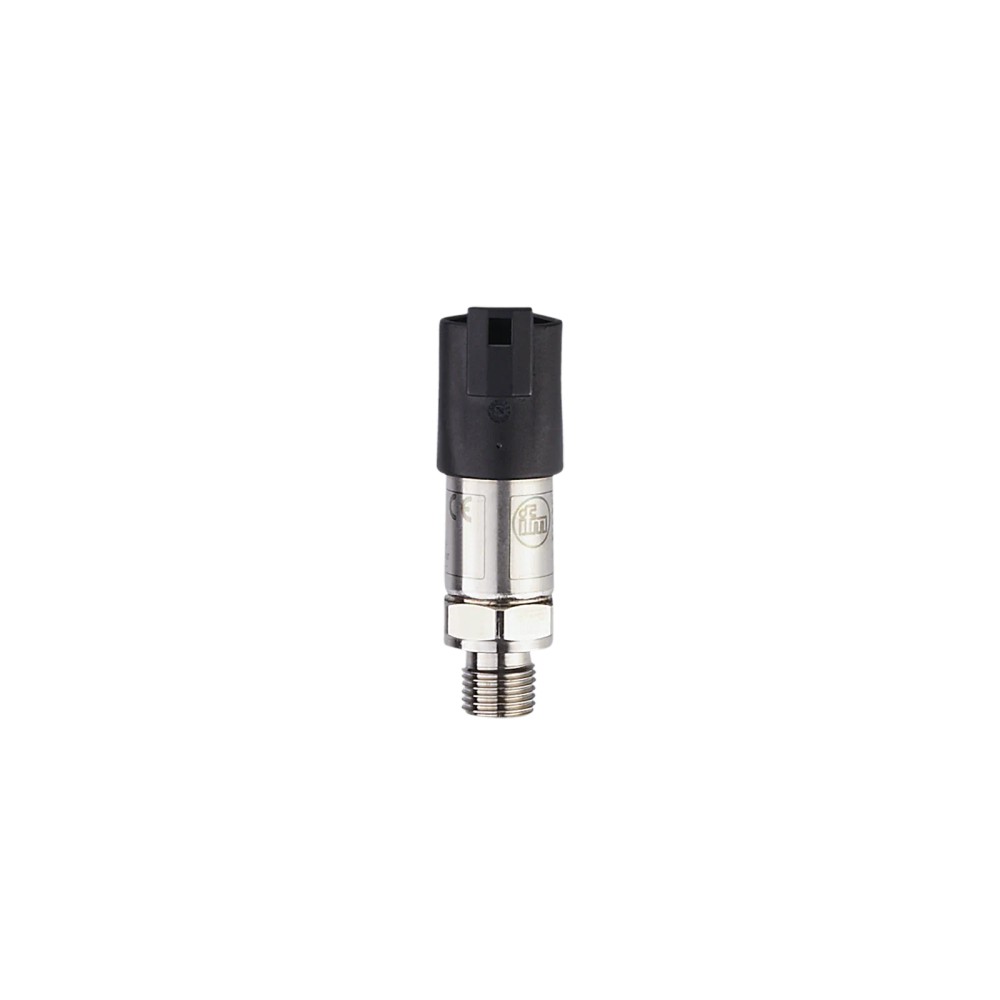

Transmissor de Pressão IFM PT5760

Pré-visualizar: PT5760 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-600 bar 4-20mA G 1/4

PT5760 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-600 bar 4-20mA G 1/4

Imagem meramente ilustrativa

R$ 1.563,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5760
EAN: 4021179283359
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PT5760 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-600 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de medição

0...600 bar

Tipo de pressão

Relativa

Saída

4...20 mA, analógica

Conexão de processo

G 1/4 externa

Alimentação

8...32 V DC

Conexão elétrica

DEUTSCH DT04-3P

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5760 para aplicações móveis, 0...600 bar, 4...20 mA, G 1/4

O IFM PT5760 é um transmissor eletrônico de pressão relativa destinado a aplicações móveis. Mede de 0 a 600 bar e fornece sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8 a 32 V DC e grau de proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...600 bar; 0...8700 psi; 0...60 MPa
Tipo de pressão	Relativa
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	G 1/4 rosca externa (DIN EN ISO 1179-2)
Alimentação	8...32 V DC
Conexão elétrica	Conector DEUTSCH DT04-3P, 3 contatos
Temperatura do fluido	-40...125 °C
Grau de proteção	IP 67; IP 69K
Resistência à pressão	1500 bar
Dimensões e peso	Ø 19 mm; comprimento 71,5 mm; 62,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis que requerem medição de pressão relativa até 600 bar e entrada analógica de 4...20 mA.
Instalações com alimentação em corrente contínua entre 8 e 32 V e conexão de processo G 1/4 externa compatível.
Medição de fluidos líquidos ou gasosos, respeitando a faixa de temperatura do fluido de -40 a 125 °C e os limites de pressão especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa necessária exceder 600 bar ou quando a pressão a medir não for relativa.
Não selecionar para uma instalação cuja conexão de processo não aceite G 1/4 externa, ou cujo circuito não aceite sinal analógico de 4...20 mA.
Não operar fora da alimentação de 8...32 V DC ou da faixa de temperatura do fluido de -40...125 °C.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão em aplicações móveis, em circuito com alimentação de 8...32 V DC e leitura de sinal analógico de 4...20 mA.
Pode ser especificado para monitorar pressão relativa de fluidos líquidos ou gasosos, desde que a pressão, temperatura, conexão e compatibilidade do fluido estejam dentro dos limites da ficha.
A temperatura do fluido permitida é -40...125 °C; a temperatura ambiente indicada é -40...100 °C. Não extrapolar a faixa ambiente a partir da faixa do fluido.
A ficha não detalha um equipamento ou circuito móvel específico. Validar a compatibilidade do fluido com os materiais molhados e a capacidade da entrada de corrente do controlador antes da aplicação.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5760 para aplicações móveis, 0...600 bar, 4...20 mA, G 1/4, verifique estes pontos:

Escolha o PT5760 quando

A aplicação móvel exigir medição de pressão relativa entre 0 e 600 bar, saída analógica de 4...20 mA, conexão de processo G 1/4 externa e alimentação de 8...32 V DC.

Considere outra configuração quando

A instalação exigir pressão absoluta, uma faixa acima de 600 bar, conexão de processo diferente ou saída distinta de 4...20 mA. Confirme a compatibilidade do sinal, da alimentação e da conexão com o sistema antes de especificar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor eletrônico de pressão IFM PT5760	Identificação do modelo.
Aplicação indicada	Aplicações móveis	Aplicação declarada na ficha.
Tipo de pressão	Pressão relativa	A referência de pressão é relativa, não absoluta.
Substâncias	Fluidos líquidos e gasosos	Tipo de meio indicado; verificar compatibilidade química para cada fluido.
Diretiva de equipamentos sob pressão	Módulo A; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para a diretiva de equipamentos sob pressão.

Faixa e pressão
Alcance de medição	0...600 bar / 0...8700 psi / 0...60 MPa	Faixa nominal de medição.
Resistência à pressão	1500 bar / 21755 psi / 150 MPa	Limite de resistência à pressão especificado.
Aviso da resistência à pressão	Estático	A condição indicada para o valor de resistência à pressão é estática.
Pressão mínima de ruptura	2500 bar / 36255 psi / 250 MPa	Valor mínimo de pressão de ruptura indicado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo indicado.
Proteção contra sobrecarga	Sim	Recurso declarado; não substitui a observância dos limites de pressão.
Ciclos de pressão mínimos	60 milhões, a 1,2 da pressão nominal	Condição de ensaio especificada para ciclos de pressão.

Dados elétricos e conexão
Tensão de operação	8...32 V DC	Faixa de alimentação especificada.
Corrente de saída analógica	4...20 mA	Sinal analógico de saída.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Conexão elétrica	1 conector DEUTSCH DT04-3P; 3 contatos	Interface física elétrica; consultar datasheet para pinagem.
Carga máxima da saída	(Ub - 8 V) / 21,5 mA; a 8 V: 0 Ω; a 12 V: máx. 200 Ω; a 24 V: máx. 750 Ω	Carga admissível informada em função da tensão de alimentação.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de medição indicada.
Classe de proteção elétrica	III	Classificação indicada na ficha.

Precisão e estabilidade
Repetibilidade	< ±0,05 % (variações de temperatura < 10 K)	Condição de variação de temperatura indicada.
Desvio de linearidade	< ±0,25 % BFSL / < ±0,5 % LS	Valores conforme os métodos de referência BFSL e LS.
Desvio de histerese	< ±0,2 %	Desvio especificado.
Desvio de características	< ±0,8 %	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Coeficiente de temperatura da amplitude	< ±0,1 % (0...80 °C); < ±0,2 % (-40...0 °C / 80...125 °C)	Valores especificados para as faixas de temperatura indicadas.
Coeficiente de temperatura do ponto zero	< ±0,1 % (0...80 °C); < ±0,2 % (-40...0 °C / 80...125 °C)	Valores especificados para as faixas de temperatura indicadas.
Estabilidade ao longo do tempo	< ±0,1 % por 6 meses	Período de referência indicado.

Tempos de resposta
Retardo de prontidão	< 0,1 s	Tempo indicado até prontidão.
Tempo de resposta de passo da saída analógica	2 ms	Resposta especificada para a saída analógica.

Condições ambientais e resistência
Temperatura do fluido	-40...125 °C	Faixa de operação do fluido.
Temperatura ambiente	-40...100 °C	Faixa de temperatura ambiente indicada.
Temperatura de armazenamento	-40...100 °C	Limites indicados para armazenamento.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; a instalação deve respeitar as condições aplicáveis dos respectivos ensaios.
Resistência a choques	DIN EN 60068-2-27; 500 g, 1 ms	Norma e condição de ensaio especificadas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10...2000 Hz	Norma e condição de ensaio especificadas.
EMC	UN ECE R10, rev. 5 (E1); ISO 11452-2, 100 V/m; DIN EN 61326-1	Normas e condição de imunidade eletromagnética declaradas.

Dados mecânicos e materiais
Conexão de processo	Rosca externa G 1/4 (DIN EN ISO 1179-2)	Interface mecânica de processo.
Vedação da conexão de processo	HNBR (DIN EN ISO 1179-2)	Material de vedação especificado.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material molhado declarado.
Materiais do corpo	1.4542; 1.4404 (316L); PPS	Materiais indicados para o corpo/construção.
Invólucro	Cilíndrico	Formato indicado.
Dimensões	Diâmetro 19 mm; comprimento 71,5 mm	Dimensões físicas informadas.
Peso	62,5 g	Massa indicada para o produto.
Torque de aperto máximo/recomendado	30...50 Nm	A ficha informa torque recomendado e ressalva que depende da lubrificação, vedação e nível de pressão.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Recursos adicionais
Elemento de estrangulamento disponível	Sim	Disponibilidade indicada na ficha; não há configuração específica detalhada nos dados fornecidos.
MTTF	700 anos	Valor informado no conjunto de dados; referência de cálculo não especificada.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; não há protocolo digital de comunicação especificado na ficha.

Conexões

Elétrica Conector DEUTSCH DT04-3P, 3 contatos. Alimentação de 8...32 V DC. Verificar no datasheet a pinagem e o esquema elétrico antes da ligação; não há pinagem detalhada disponível nos dados fornecidos.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com vedação HNBR. A compatibilidade mecânica depende de a porta do sistema aceitar essa rosca e vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema de aquisição compatível com sinal analógico 4...20 mA, alimentação adequada e medição de pressão relativa até 600 bar.	✓	A ficha especifica saída analógica de 4...20 mA, alimentação de 8...32 V DC e faixa de medição de 0...600 bar.
Porta de processo com rosca externa G 1/4 compatível com DIN EN ISO 1179-2 e vedação HNBR.	✓	Essas são a conexão e a vedação de processo especificadas para o transmissor; confirmar a interface correspondente no equipamento.
Sistema que exige pressão absoluta ou uma faixa de medição superior a 600 bar.	✗	O PT5760 é especificado para pressão relativa e sua faixa termina em 600 bar.
Instalação com alimentação fora de 8...32 V DC ou entrada que não aceite corrente analógica de 4...20 mA.	✗	A alimentação nominal e o tipo de saída especificados não correspondem a esses requisitos.
Uso com fluido líquido ou gasoso dentro da faixa de temperatura indicada, verificando também compatibilidade química do fluido com os materiais molhados.	✓	A ficha indica fluidos líquidos e gasosos e temperatura do fluido de -40...125 °C; a compatibilidade química específica deve ser confirmada para o fluido e os materiais informados.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5760 para aplicações móveis, 0...600 bar, 4...20 mA, G 1/4

Confirme que a medição requerida é de pressão relativa e que a faixa de operação permanece entre 0 e 600 bar.
Verifique se a porta do processo corresponde à rosca externa G 1/4 conforme DIN EN ISO 1179-2 e se a vedação HNBR é adequada à instalação.
Confirme a compatibilidade do fluido com os materiais molhados especificados e mantenha a temperatura do fluido entre -40 e 125 °C.
Instale o transmissor sem exceder o torque recomendado de 30...50 Nm; a ficha alerta que o valor depende da lubrificação, vedação e nível de pressão.
Conecte o conector DEUTSCH DT04-3P a uma alimentação de 8...32 V DC e a uma entrada compatível com sinal analógico de 4...20 mA; consulte o datasheet para a pinagem.
Após a montagem, verifique a vedação, a alimentação e a leitura do sinal no sistema, sem ultrapassar os limites de pressão e temperatura especificados.

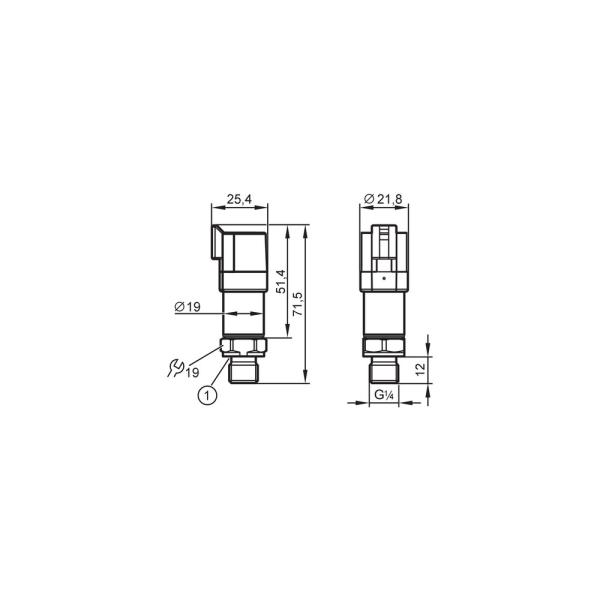

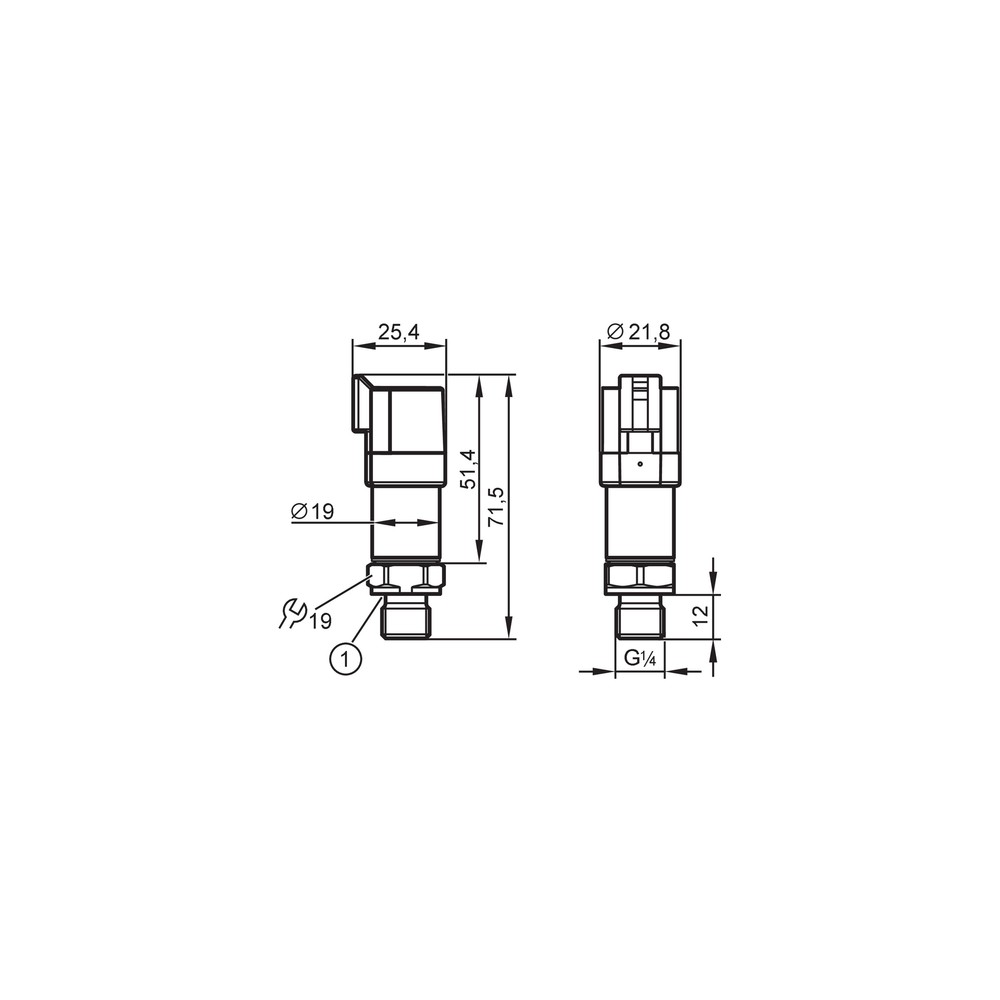

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não muda com a pressão.	Alimentação ausente ou fora da faixa, circuito de corrente aberto, ligação incorreta ou ausência de pressão no ponto de medição.	Verifique a alimentação entre 8 e 32 V DC, a continuidade do circuito 4...20 mA, a pinagem no datasheet e a pressão aplicada no processo.
A leitura fica abaixo ou acima do valor esperado.	Escala da entrada configurada incorretamente, carga do circuito acima do limite correspondente à alimentação ou incompatibilidade entre pressão relativa medida e referência do sistema.	Confirme a escala de 4...20 mA, calcule a carga admissível conforme a tensão de alimentação e verifique se o sistema requer pressão relativa.
Há vazamento na conexão de processo.	Rosca incompatível, vedação inadequada ou torque de montagem fora da recomendação aplicável.	Confirme G 1/4 conforme DIN EN ISO 1179-2, a vedação HNBR e o torque recomendado de 30...50 Nm, considerando as condições indicadas pelo fabricante.
O sinal apresenta interrupções ou instabilidade durante a operação.	Conexão elétrica intermitente, circuito exposto a condições fora dos limites ou interferência/instalação elétrica inadequada.	Inspecione o acoplamento DEUTSCH DT04-3P, confira alimentação e carga do circuito e verifique as condições ambientais e de EMC da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PT5760 (Datasheet) Desenho em escala IFM PT5760 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PT5760 e para quem ele serve?

É um transmissor eletrônico de pressão relativa para aplicações móveis. Serve a sistemas que precisam medir até 600 bar e receber uma saída analógica de 4...20 mA.

O que acompanha o PT5760?

A ficha informa uma peça por embalagem. Não há acessórios incluídos especificados; confirme o conteúdo comercial com o fornecedor.

O sinal 4...20 mA funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa aceitar sinal de corrente 4...20 mA e a carga total deve respeitar o limite relacionado à tensão de alimentação. Confira também a pinagem do conector DEUTSCH no datasheet.

A rosca G 1/4 garante compatibilidade com qualquer porta G 1/4?

A conexão especificada é G 1/4 externa conforme DIN EN ISO 1179-2, com vedação HNBR. Verifique o padrão da porta e a interface de vedação; a designação de rosca isoladamente não confirma toda a compatibilidade mecânica.

Ele serve para medir pressão absoluta?

Não: o PT5760 é especificado para pressão relativa. Para pressão absoluta, selecione um transmissor cuja ficha declare esse tipo de pressão.

Posso usar o PT5760 acima de 600 bar ou com temperatura de fluido maior que 125 °C?

A faixa de medição termina em 600 bar e a temperatura do fluido especificada vai até 125 °C. Não use esses limites como faixa contínua de operação excedível; consulte o fabricante para requisitos fora deles.

O sinal está travado em 4 mA: o que verifico antes de trocar o sensor?

Verifique primeiro se há alimentação entre 8 e 32 V DC, se o circuito de corrente está fechado e se a pressão aplicada está dentro da faixa de medição. Confirme também a configuração da entrada e a ligação conforme o datasheet.

A leitura oscila ou o transmissor aparenta estar sem sinal; como diagnosticar?

Inspecione o encaixe do conector DEUTSCH DT04-3P, a continuidade do circuito e a carga elétrica em relação à alimentação. Se persistir, compare as condições de instalação e EMC com as especificações do datasheet antes de substituir o produto.

Devo comprar o PT5760 ou escolher um transmissor de outra faixa?

Escolha o PT5760 se a medição for de pressão relativa até 600 bar e a instalação aceitar 4...20 mA, G 1/4 externa e 8...32 V DC. Se qualquer requisito diferir, selecione uma versão cujas especificações correspondam à faixa, ao tipo de pressão e às interfaces necessárias.

Que cuidados devo tomar ao instalar a conexão de processo?

Confirme a rosca G 1/4 conforme DIN EN ISO 1179-2, a vedação HNBR e o torque recomendado de 30...50 Nm. O torque aplicável depende de lubrificação, vedação e nível de pressão; consulte o datasheet e a condição real de montagem.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência. (Ref.: Tipo de pressão: pressão relativa.)

Sinal 4...20 mA

Saída analógica em corrente usada para transmitir a variável medida ao sistema de controle. (Ref.: Corrente da saída analógica: 4...20 mA.)

G 1/4

Designação da rosca externa de processo do transmissor. (Ref.: DIN EN ISO 1179-2.)

IP 67 / IP 69K

Graus de proteção do invólucro declarados pelo fabricante; a proteção efetiva depende da montagem e das condições de uso correspondentes. (Ref.: Grau de proteção: IP 67; IP 69K.)

Carga da saída

Resistência total que o circuito de corrente pode apresentar, limitada em função da tensão de alimentação. (Ref.: Carga máxima: (Ub - 8 V) / 21,5 mA.)
