Transmissor de Pressão IFM PT5703

Pré-visualizar: PT5703 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G1/4

PT5703 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G1/4

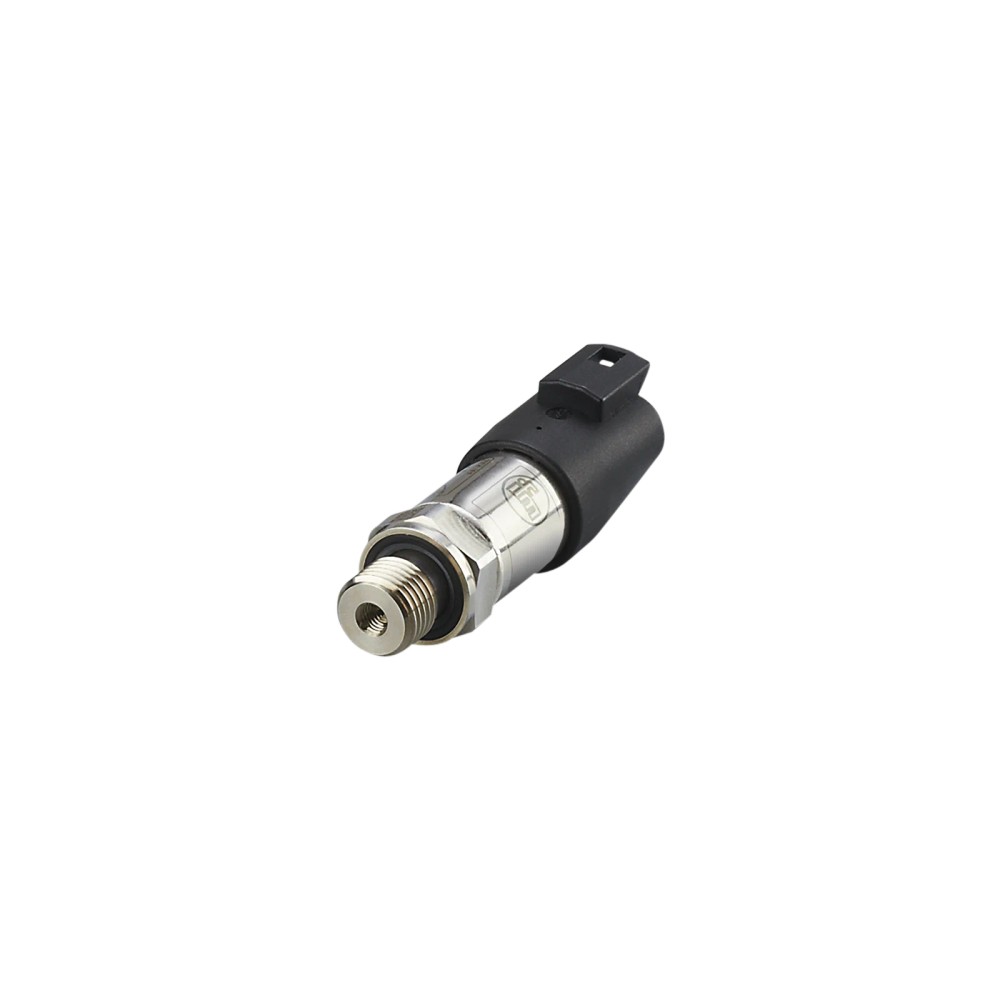

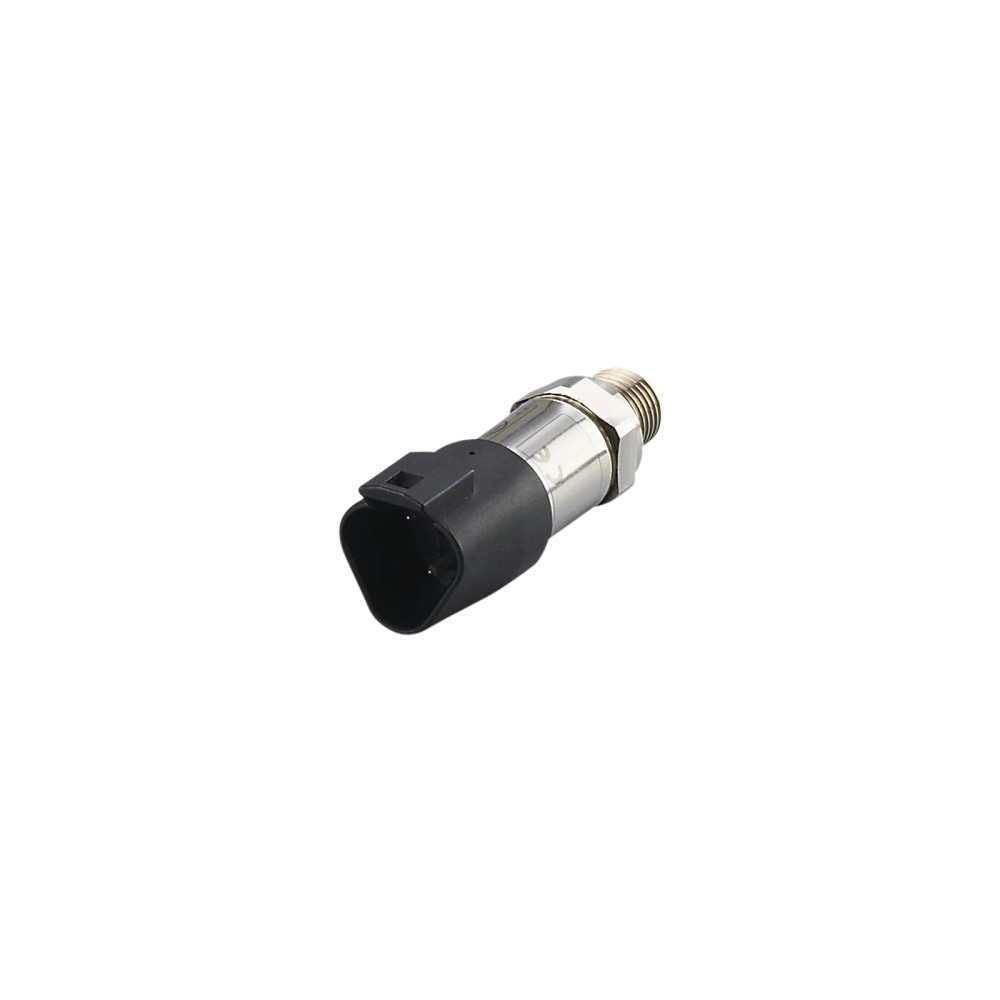

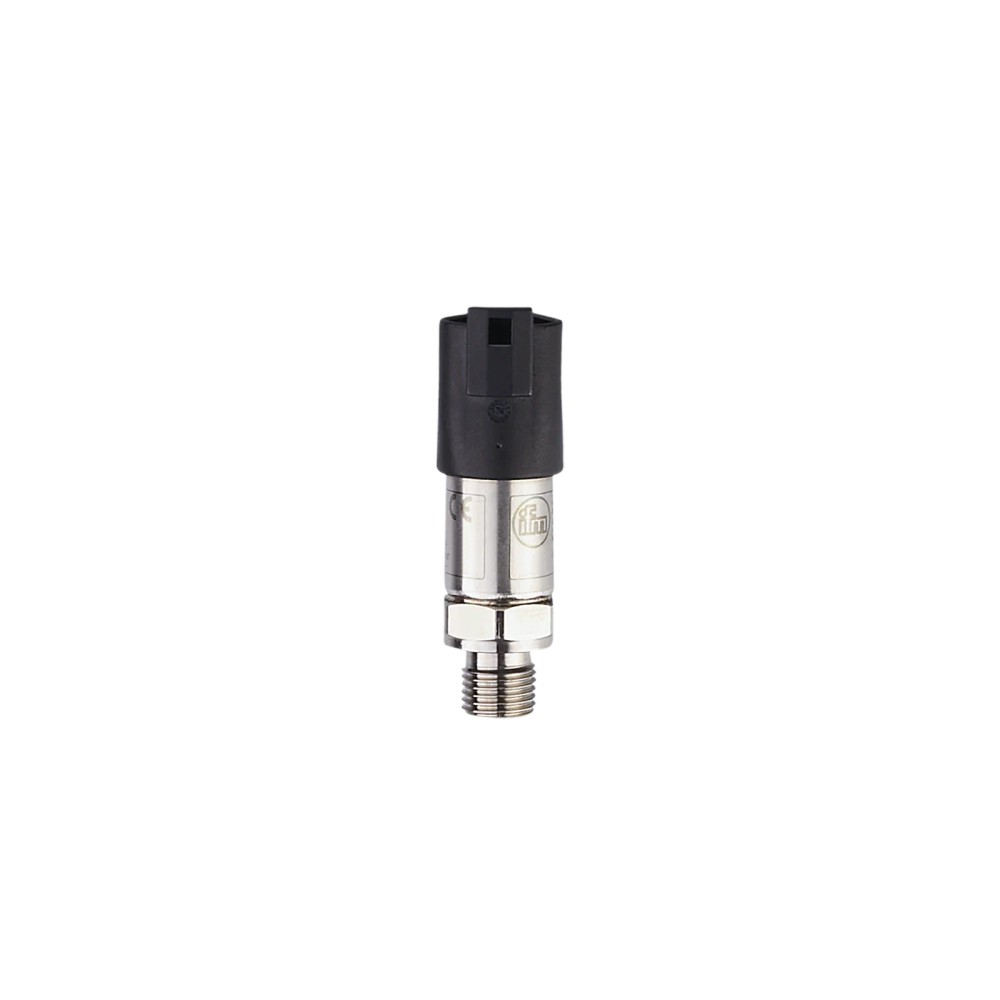

Imagem meramente ilustrativa

R$ 1.521,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5703
EAN: 4021179283335
NCM do produto: 90262090

Destaques do Produto Faixa de Medição 0-25...mais

Fechar menu

Saiba mais sobre: "PT5703 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G1/4"

Destaques do Produto

Faixa de Medição

0-25 bar

Saída Analógica

4-20 mA

Conexão de Processo

G 1/4

Conexão Elétrica

Deutsch DT04-3P

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT5703 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G1/4

O PT5703 é um transmissor de pressão eletrônico de alta performance para aplicações móveis, projetado para monitorar pressões relativas de 0 a 25 bar. Ele converte dados de pressão em um sinal analógico estável de 4 a 20 mA. Com construção robusta, suporta condições severas de trabalho, operando em temperaturas de -40 a 125 °C e com proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PT5703
Faixa	0-25 bar
Saída	4-20 mA
Conexão	G 1/4
Proteção	IP67 / IP69K
Temperatura	-40 a 125 °C
Tensão	8-32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos de máquinas móveis.
Ambientes com alta vibração (DIN EN 60068-2-6) e choques mecânicos.
Aplicações que exigem grau de proteção IP69K (limpeza de alta pressão).

⚠ Considere outro se precisa de:

Instalação em sistemas com pressões superiores a 65 bar (limite de resistência à pressão).
Aplicação em fluidos corrosivos não compatíveis com aço inoxidável 1.4542 ou 1.4404.
Uso em redes de automação que exigem protocolos de comunicação digital (ex: IO-Link), visto que este modelo é apenas analógico.

APLICAÇÕES E USO

Sistemas hidráulicos em maquinaria pesada.
Equipamentos agrícolas e de movimentação de terra.
Sistemas de gerenciamento de fluidos em veículos comerciais.
Monitoramento de pressão em linhas de lubrificação ou ar comprimido sob vibração extrema.

COMO ESCOLHER

Antes de comprar o PT5703 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G1/4, verifique estes pontos:

Escolha o PT5703 se:

Sua aplicação requer um sensor para ambiente móvel (vibração elevada, choques, exposição a água) com conexão Deutsch e medição de pressão até 25 bar.

Considere outra opção se:

Sua aplicação exige sinal digital (IO-Link), roscas diferentes de G 1/4, ou se a pressão de operação for superior a 25 bar (nominal) / 65 bar (pico).

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0-25 bar	Faixa nominal de operação
Tipo de pressão	Relativa	Referência à pressão atmosférica
Resistência à pressão	65 bar	Limite de sobrecarga estática

Elétrica
Sinal de saída	4...20 mA	Sinal analógico de corrente
Tensão de operação	8...32 V DC	Requisito de alimentação
Conexão elétrica	Conector Deutsch DT04-3P	Interface de conexão padrão móvel

Mecânica e Ambiente
Conexão de processo	G 1/4	Interface mecânica (rosca externa)
Materiais em contato	1.4542 (17-4 PH)	Material de construção do sensor
Grau de proteção	IP67 / IP69K	Vedação contra ambiente

COMPATIBILIDADE

Comunicação

• Sinal Analógico 4-20 mA

Conexões

Elétrica Conector Deutsch DT04-3P

Processo G 1/4 rosca externa conforme DIN EN ISO 1179-2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações móveis (maquinaria, agrícola)	✓	Resistência a vibrações (DIN EN 60068-2-6) e choques (500g).
Redes IO-Link	✗	O modelo PT5703 possui apenas saída analógica.
Fluidos compatíveis com Aço Inox 1.4542	✓	O material é resistente a uma vasta gama de óleos hidráulicos e líquidos padrão.

INSTALAÇÃO

Como instalar o PT5703 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G1/4

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique se a vedação HNBR na rosca G 1/4 está limpa e sem danos.
Rosqueie manualmente o sensor no processo para evitar danos às roscas.
Utilize uma chave adequada para realizar o aperto final (torque recomendado: 25-35 Nm).
Conecte o conector Deutsch (DT04-3P) garantindo que o travamento esteja completo.
Verifique a integridade da vedação do conector para garantir a proteção IP69K.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica.	Tensão de alimentação fora da faixa de 8-32V DC.	Medir a tensão nos pinos do conector com um multímetro.
Vazamento de fluido no ponto de conexão.	Conexão de processo mal apertada ou falha na vedação (O-ring).	Inspecionar vedação HNBR e torque de aperto.
Leitura instável ou ruído no sinal 4-20mA.	Interferência eletromagnética (EMI) ou cabo danificado.	Verificar aterramento e integridade física do cabeamento.
Desvio permanente no zero ou sinal de saída fixo.	Sobrecarga de pressão (picos acima de 65 bar).	Verificar se a pressão máxima do sistema excede a capacidade do sensor.

DOCUMENTAÇÃO TÉCNICA

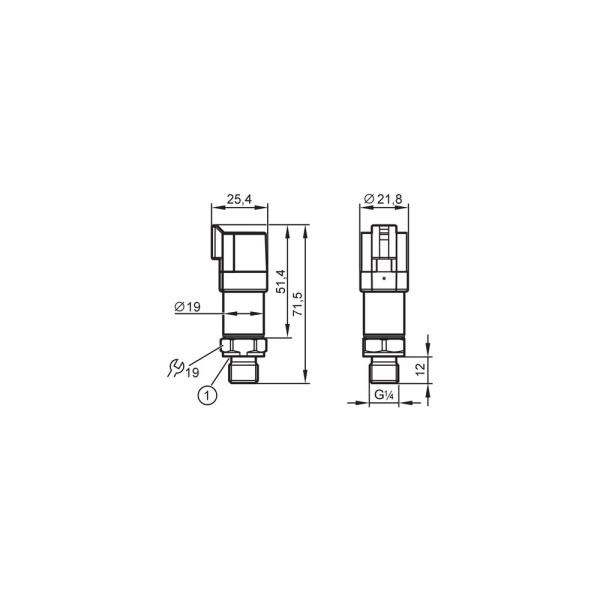

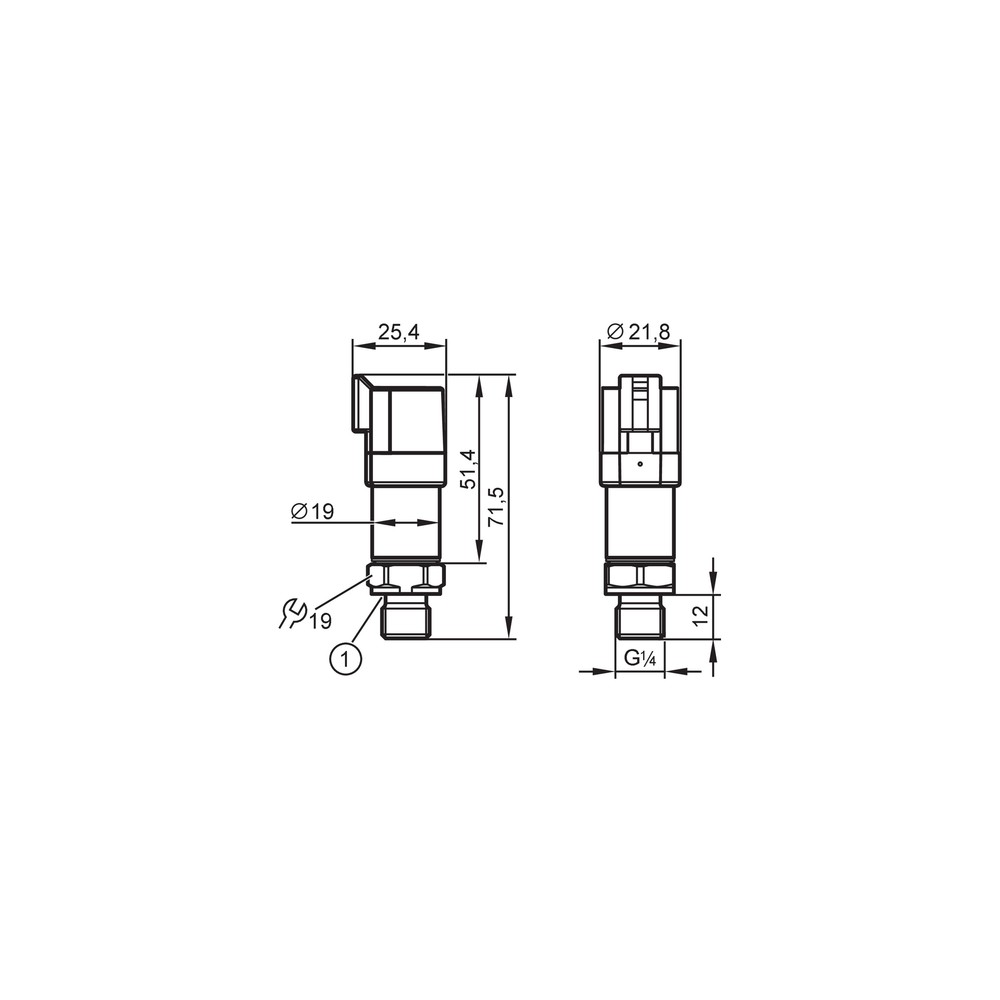

Datasheet Técnico PT5703 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PT5703 e qual sua função principal?

O PT5703 é um transmissor de pressão eletrônico projetado especificamente para aplicações móveis, capaz de converter pressões relativas em um sinal analógico de 4 a 20 mA.

Quais tipos de fluidos e faixas de pressão este sensor suporta?

Este dispositivo é compatível com sistemas de medição de pressão relativa em fluidos líquidos e gasosos, com faixa de medição de 0 a 25 bar.

Existem limitações de aplicação para este modelo de sensor?

O sensor não é adequado para medições de pressão absoluta ou de vácuo extremo que exceda -1000 mbar, devendo ser utilizado estritamente dentro da faixa de 0 a 25 bar relativa.

Este sensor suporta sobrepressões elevadas ou picos acima de 25 bar?

O sensor não deve ser aplicado em ambientes com pressões superiores a 65 bar, sob risco de dano estrutural permanente, pois este é o limite de resistência à pressão do componente.

O sinal de saída não altera, o que devo verificar?

Se a saída analógica estiver travada em 4 mA, verifique se há continuidade no cabo ou se a conexão elétrica (conector DT04-3P) está com os pinos oxidados ou desconectados.

Notei uma falha de leitura ou desvio na pressão, qual a causa provável?

Verifique a integridade da rosca G 1/4 e se a vedação HNBR está corretamente posicionada para evitar vazamentos que possam falsear a leitura ou danificar o processo.

Este transmissor é compatível com conexões padrão M12 comuns?

Este modelo utiliza conexão Deutsch (DT04-3P), sendo ideal para ambientes de aplicações móveis robustos onde a vibração é alta, diferindo de sensores com conectores M12 padrão industrial.

Devo escolher o PT5703 ou outro modelo para minha máquina?

O PT5703 é a escolha técnica para aplicações móveis com conexão Deutsch, enquanto outros modelos ifm podem oferecer IO-Link ou conectores M12 para automação fabril fixa.

Quais cuidados devo ter ao instalar o sensor no processo?

A instalação exige o aperto da rosca G 1/4 com torque entre 25 e 35 Nm, utilizando uma chave adequada e certificando-se de que a vedação esteja limpa.

Onde obtenho suporte técnico sobre este componente?

A garantia e o suporte técnico são geridos diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do componente e conformidade com as normas técnicas informadas.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Pressão medida em relação à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

G 1/4 (DIN EN ISO 1179-2)

Padrão de rosca de conexão para manômetros e sensores com vedação elastomérica. (Ref.: Conexão de processo)

Sinal Analógico 4-20mA

Protocolo de transmissão de corrente onde 4mA representa o valor zero e 20mA o fundo de escala da medição. (Ref.: Sinal de saída)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

BFSL (Best Fit Straight Line)

Método de cálculo para desvio de linearidade que define a linha reta que melhor se ajusta aos pontos de medição. (Ref.: Desvio de linearidade)
