Transmissor de Pressão IFM PT5700 0-400 bar

Pré-visualizar: PT5700 IFM - Transmissor de Pressão ifm Aplicações Móveis 0-400 bar 4-20mA G 1/4

PT5700 IFM - Transmissor de Pressão ifm Aplicações Móveis 0-400 bar 4-20mA G 1/4

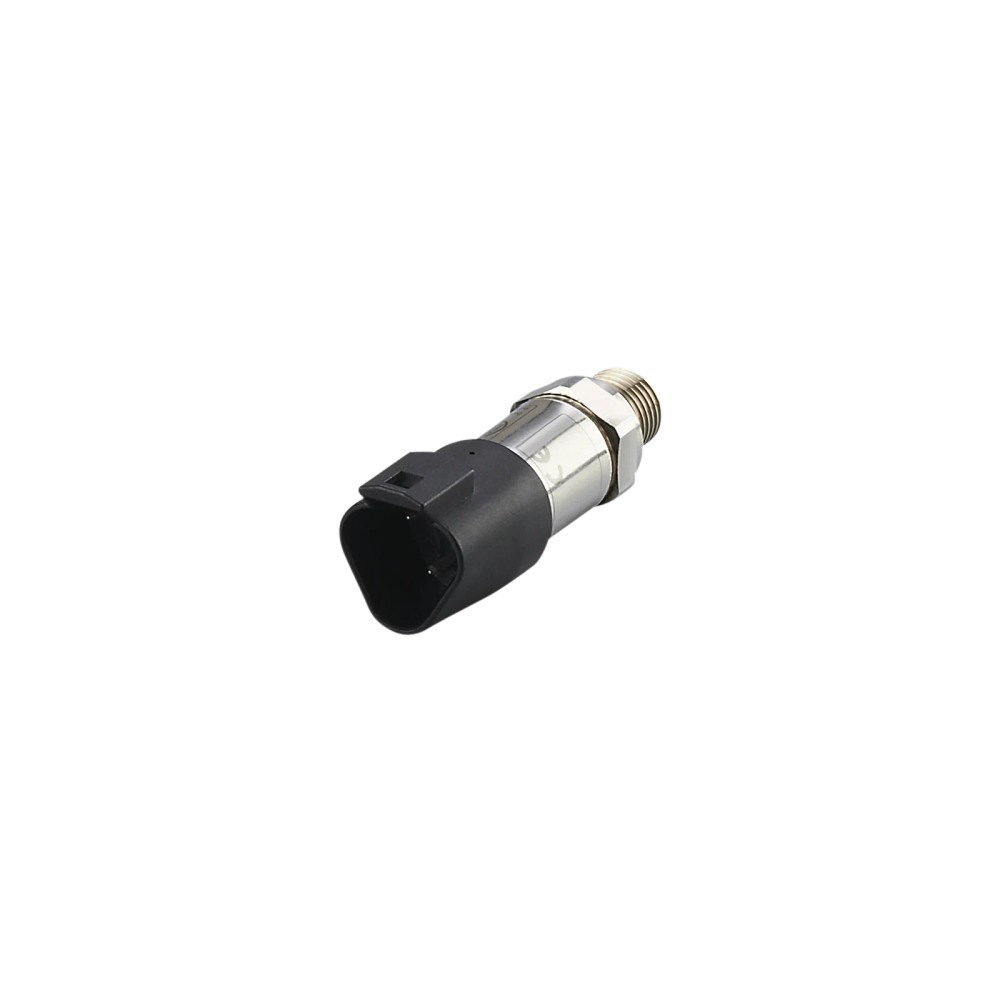

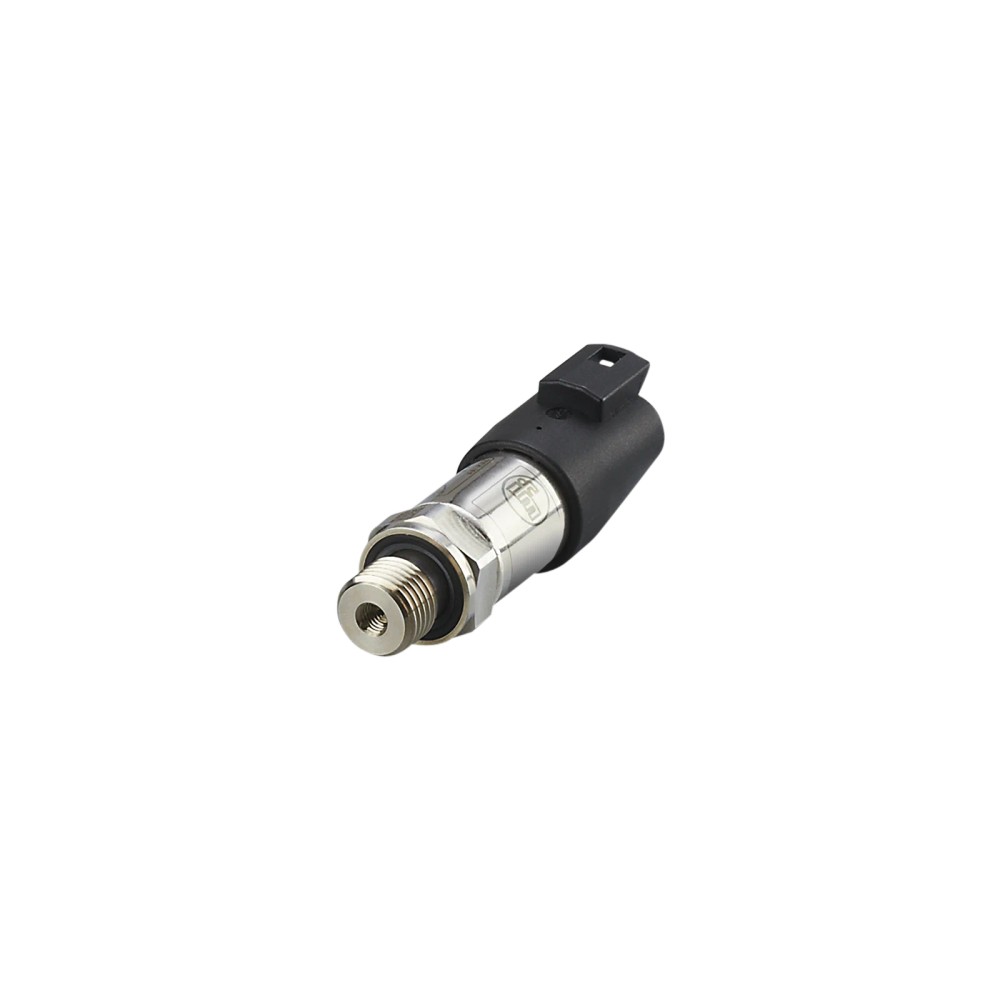

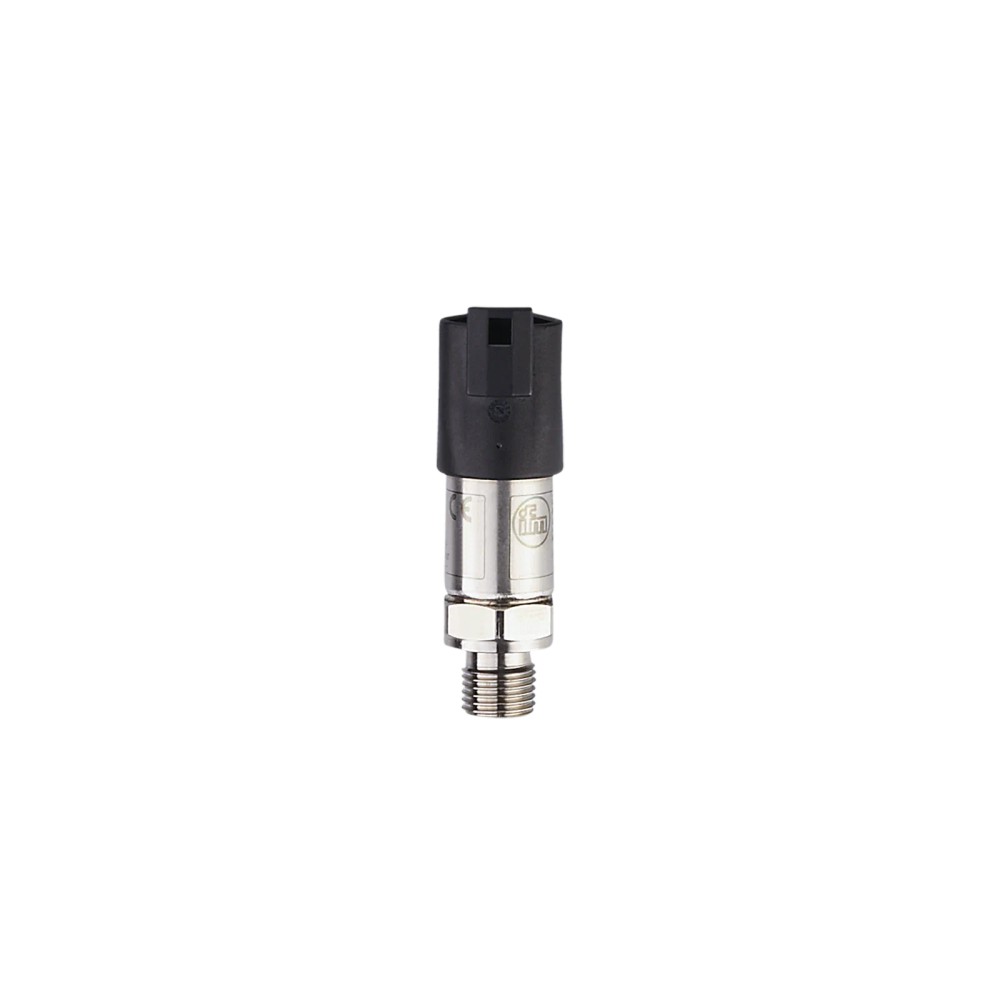

Imagem meramente ilustrativa

R$ 1.563,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5700
EAN: 4021179283304
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT5700 IFM - Transmissor de Pressão ifm Aplicações Móveis 0-400 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de Medição

0-400 bar

Saída

4-20 mA

Conexão

G 1/4

Conector

DEUTSCH DT04-3P

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT5700 IFM - Transmissor de Pressão para Aplicações Móveis 0-400 bar 4-20mA G 1/4

O PT5700 é um transmissor de pressão eletrônico projetado especificamente para ambientes de aplicações móveis, como maquinários agrícolas e de construção. Ele converte pressões de 0 a 400 bar em um sinal analógico estável de 4 a 20 mA. Com construção robusta, suporta condições severas de temperatura, choque e vibração, garantindo alta confiabilidade na leitura de fluidos hidráulicos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	PT5700
Faixa de Medição	0-400 bar
Saída	4-20 mA
Conexão de Processo	G 1/4
Grau de Proteção	IP 67 / IP 69K
Conexão Elétrica	DEUTSCH DT04-3P
Temperatura de Operação	-40 a 125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos móveis (maquinário de construção, agricultura).
Monitoramento de fluidos líquidos e gasosos compatíveis com materiais em contato.
Ambientes com alta vibração e choque mecânico, conforme normas DIN EN 60068.

⚠ Considere outro se precisa de:

Instalação em sistemas com picos de pressão superiores a 1700 bar (pressão de ruptura).
Uso em fluidos incompatíveis com aço inox 1.4542 (17-4 PH).
Conexão elétrica em ambientes com conectores que não sigam o padrão DEUTSCH DT04-3P.

APLICAÇÕES E USO

Sistemas hidráulicos em maquinário móvel.
Monitoramento de pressão em circuitos de fluidos líquidos e gasosos.
Aplicações sujeitas a alta vibração e variações térmicas intensas.

COMO ESCOLHER

Antes de comprar o PT5700 IFM - Transmissor de Pressão para Aplicações Móveis 0-400 bar 4-20mA G 1/4, verifique estes pontos:

Quando escolher este produto

Selecione o PT5700 para aplicações móveis que exigem alta durabilidade, resistência a choques até 500g e proteção IP69K, com necessidade de sinal de saída 4-20mA.

Quando buscar outra opção

Busque modelos alternativos caso necessite de protocolo de comunicação digital (ex: IO-Link) ou se a pressão de operação for inferior a 400 bar, onde um sensor de menor range poderia oferecer maior resolução.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...400 bar	Faixa operacional calibrada do sensor
Tipo de pressão	Pressão relativa	Referência ao valor da pressão atmosférica

Dados elétricos
Tensão de operação	8...32 V DC	Tensão de alimentação necessária para operação
Sinal de saída	4...20 mA analógico	Sinal de corrente proporcional à pressão

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Interface de acoplamento mecânico com o sistema
Grau de proteção	IP 67 / IP 69K	Nível de estanqueidade e resistência a lavagem
Materiais em contato	1.4542 (17-4 PH)	Composição metálica resistente à corrosão

Condições ambientais
Temperatura do fluido	-40...125 °C	Limites de temperatura para o meio medido
Resistência a choque	500 g	Resistência a impactos conforme DIN EN 60068-2-27
Resistência a vibração	20 g	Resistência a solicitações dinâmicas conforme DIN EN 60068-2-6

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica Conector DEUTSCH DT04-3P

Processo G 1/4 rosca externa conforme DIN EN ISO 1179-2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações de maquinário móvel (hidráulica)	✓	Especificamente projetado para suportar vibrações e choques mecânicos deste segmento.
Uso em ambiente de automação industrial comum (sem vibração extrema)	✓	Embora exceda os requisitos necessários, é totalmente compatível e altamente robusto.
Sistemas com alta pressão (acima de 1000 bar)	✗	A pressão máxima de operação é limitada a 1000 bar, ultrapassar isso danifica o dispositivo.

INSTALAÇÃO

Como instalar o PT5700 IFM - Transmissor de Pressão para Aplicações Móveis 0-400 bar 4-20mA G 1/4

Verifique a compatibilidade do fluido com o material em aço inox 1.4542.
Certifique-se de que a rosca G 1/4 do sistema esteja limpa e em boas condições.
Insira o sensor na conexão, assegurando a vedação correta através do anel vedante HNBR.
Aperte o sensor utilizando chave adequada com torque recomendado de 25 a 35 Nm.
Conecte o plugue DEUTSCH (DT04-3P) garantindo o travamento do conector.
Realize o comissionamento do sinal 4-20 mA no controlador antes da operação sob pressão.

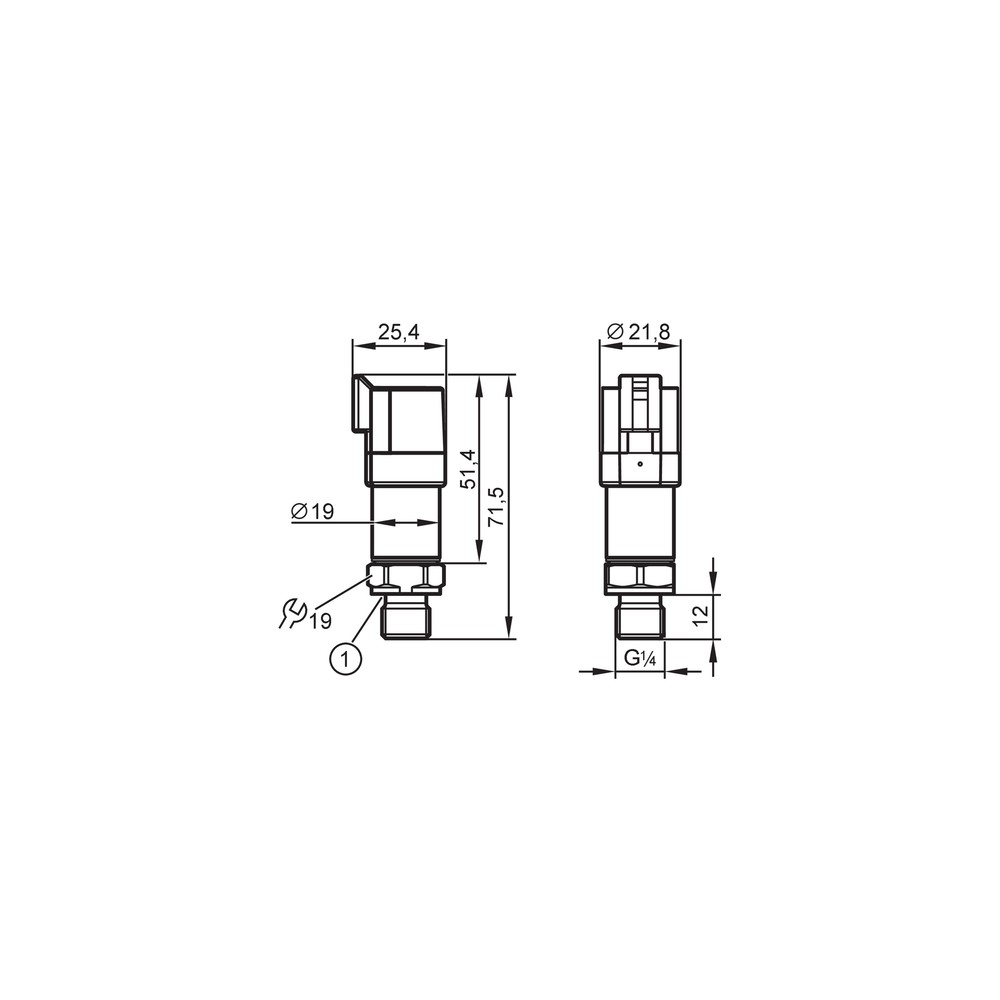

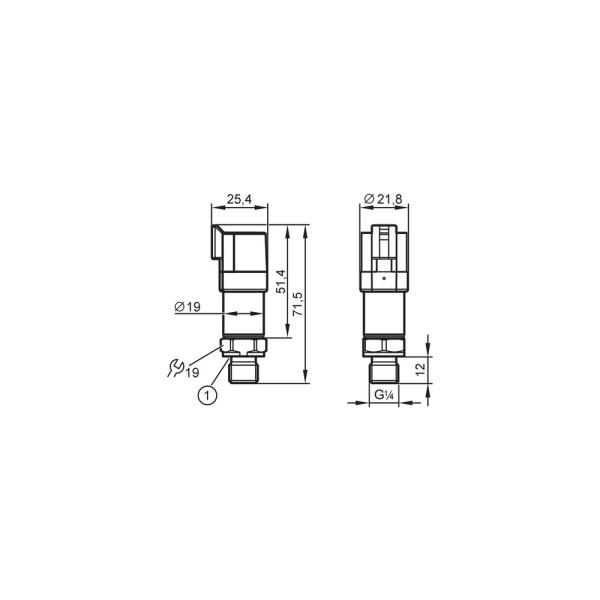

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de saída ou sinal intermitente.	Conector mal encaixado ou oxidação nos contatos.	Verificar a integridade do conector DEUTSCH e realizar limpeza se necessário.
Dano físico ou desvio excessivo na leitura.	Excesso de pressão no sistema.	Verificar se a pressão do sistema excede o limite de 1000 bar (resistencia a pressao).
O sensor não responde (corrente < 4mA).	Falha na fonte de alimentação.	Medir a voltagem nos pinos de alimentação (8-32 V DC).
Resposta lenta ou leitura incorreta de zero.	Entupimento ou acúmulo de detritos na porta de pressão.	Remover o sensor e verificar se a abertura de pressão G 1/4 está limpa.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão ifm PT5700?

Este é um transmissor de pressão eletrônico com faixa de 0 a 400 bar e saída analógica de 4 a 20 mA, ideal para monitoramento de pressão em aplicações móveis.

O que acompanha o produto na embalagem?

O pacote inclui o sensor de pressão com conexão de processo G 1/4 e conexão elétrica DEUTSCH (DT04-3P).

Para quais situações este transmissor não é adequado?

Este produto não é indicado para fluidos agressivos que não sejam compatíveis com os materiais 1.4542 (17-4 PH / 630), ou aplicações que excedam a pressão de ruptura de 1700 bar.

Existem restrições de pressão para o uso deste sensor?

O sensor não deve ser utilizado em pressões de sistema que ultrapassem continuamente 1000 bar, pois esta é a pressão máxima de operação recomendada.

O sinal de saída está oscilando, o que pode ser?

Se o sinal de saída estiver instável, verifique a integridade do conector DEUTSCH e se a tensão de alimentação está na faixa de 8 a 32 V DC.

O que verificar se o sensor para de medir corretamente?

Uma falha na leitura (valor constante ou erro de zero) pode ser causada por entupimento na entrada de pressão ou curto-circuito na fiação.

Devo escolher este modelo ou um com IO-Link?

Este modelo possui saída analógica 4-20 mA, enquanto modelos da série PU podem ter saída digital IO-Link; verifique se seu controlador aceita sinal analógico padrão.

Este modelo é melhor que um transmissor de pressão comum para meu caminhão?

Este transmissor é otimizado para aplicações móveis devido à alta resistência a vibração (20g) e choque (500g), sendo superior a modelos de uso geral em ambientes fixos.

Quais os cuidados na instalação mecânica?

A instalação requer o aperto da conexão G 1/4 com torque entre 25 e 35 Nm, garantindo a vedação conforme norma DIN EN ISO 1179-2.

Como é garantida a qualidade e procedência do PT5700?

O produto é fabricado pela ifm electronic e conta com suporte técnico especializado garantido pela procedência industrial direta.

GLOSSÁRIO TÉCNICO

BFSL

Best Fit Straight Line; norma de linearidade que define o desvio máximo da característica de saída em relação à reta ideal (Ref.: Desvio de linearidade).

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente (Ref.: Tipo de pressão).

DEUTSCH (DT04-3P)

Conector padrão industrial robusto, frequentemente utilizado em maquinário móvel para garantir vedação e conexão segura (Ref.: Conexão elétrica).

IP 69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção).

Pressão de Ruptura

Nível de pressão limite que, se excedido, causa a falha estrutural permanente do sensor (Ref.: Pressão de ruptura).
