Transmissor de Pressão IFM PT5601

Pré-visualizar: PT5601 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-250 bar 4-20mA

PT5601 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-250 bar 4-20mA

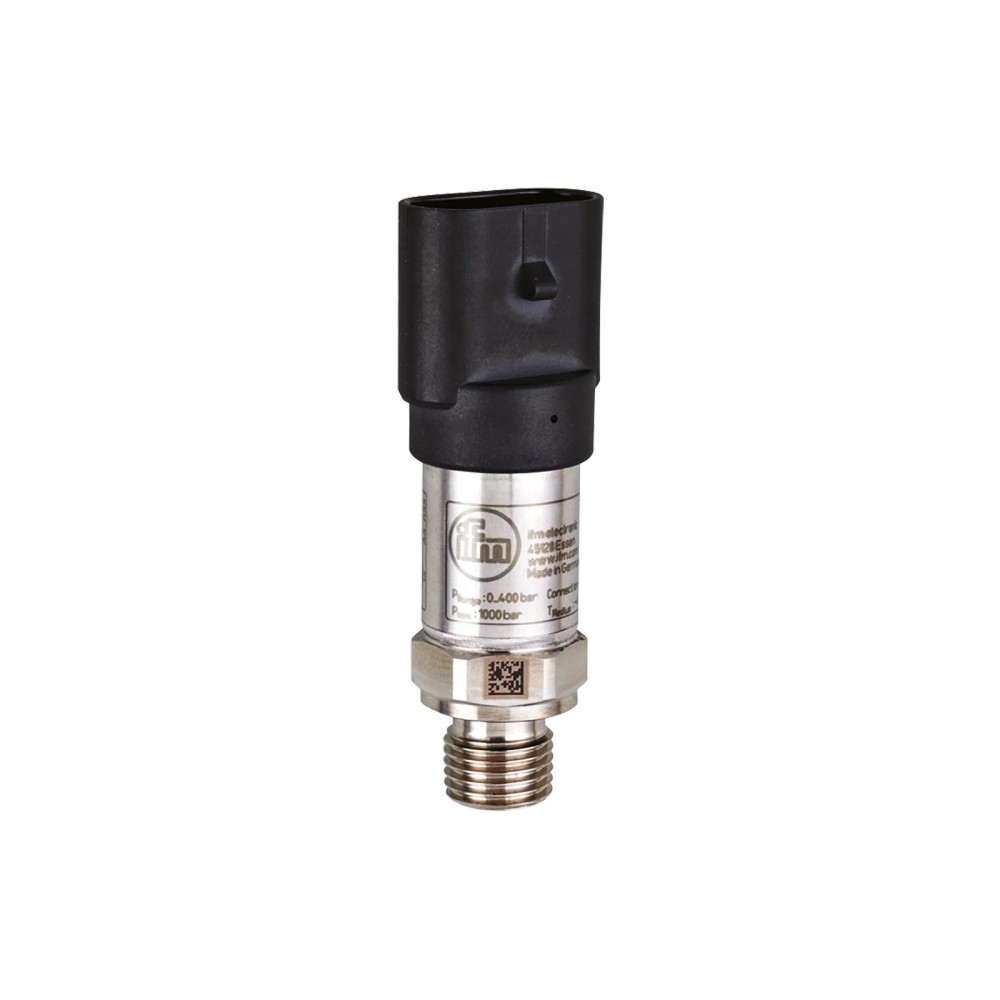

Imagem meramente ilustrativa

R$ 1.521,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5601
EAN: 4021179283250
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT5601 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-250 bar 4-20mA"

Destaques do Produto

Faixa de Medição

0-250 bar

Sinal de Saída

4-20 mA

Conexão de Processo

G 1/4

Grau de Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT5601 IFM - Transmissor de Pressão para Aplicações Móveis 0-250 bar 4-20mA

O transmissor de pressão PT5601 é um componente robusto desenvolvido especificamente para máquinas móveis, operando na faixa de 0 a 250 bar. Ele converte a pressão do sistema em um sinal analógico padrão de 4-20 mA. Com construção em aço inoxidável e proteção IP67/IP69K, é ideal para ambientes severos com vibrações e variações térmicas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PT5601
Faixa de Medição	0-250 bar
Sinal de Saída	4-20 mA
Conexão	G 1/4
Tensão	8-32 V DC
Proteção	IP67/IP69K
Temperatura	-40 a 125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em sistemas hidráulicos de máquinas móveis (ex: guindastes, implementos agrícolas).
Ambientes com alta vibração e choque mecânico.
Sistemas que exigem proteção IP67/IP69K contra entrada de líquidos.

⚠ Considere outro se precisa de:

Instalação em sistemas de vapor saturado sem resfriamento prévio.
Exposição a pressões de pico superiores a 1200 bar (risco de ruptura).
Uso com fluidos corrosivos incompatíveis com aço 1.4542 ou 1.4404.
Instalação em roscas com dimensões diferentes de G 1/4.

APLICAÇÕES E USO

Sistemas hidráulicos de máquinas de construção (ex: escavadeiras, carregadeiras).
Maquinário agrícola e implementos de tração.
Sistemas de gerenciamento de pressão em veículos pesados.
Equipamentos industriais com alta exposição a intempéries ou jatos de lavagem.

COMO ESCOLHER

Antes de comprar o PT5601 IFM - Transmissor de Pressão para Aplicações Móveis 0-250 bar 4-20mA, verifique estes pontos:

Quando escolher este modelo

Utilize o PT5601 quando a aplicação exigir um transmissor de alta durabilidade, especificamente validado para o setor móvel, com sinal analógico 4-20mA e rosca G 1/4.

Quando buscar outra opção

Busque alternativas se a necessidade for de comunicação digital (como IO-Link), faixas de pressão diferentes de 250 bar ou conexões de processo distintas de G 1/4.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...250 bar	Faixa operacional nominal
Pressão de ruptura	1200 bar	Limite máximo de segurança
Resistência à pressão	625 bar	Pressão máxima suportada sem danos

Dados elétricos
Tensão de operação	8...32 V DC	Tensão de alimentação
Sinal de saída	4...20 mA	Saída analógica
Proteção contra curto-circuitos	Sim	Segurança elétrica

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Conexão mecânica
Materiais em contato	1.4542, 1.4404, PPS	Compatibilidade química
Grau de proteção	IP 67 / IP 69K	Proteção ambiental

COMPATIBILIDADE

Comunicação

• Analógica (4-20 mA)

Conexões

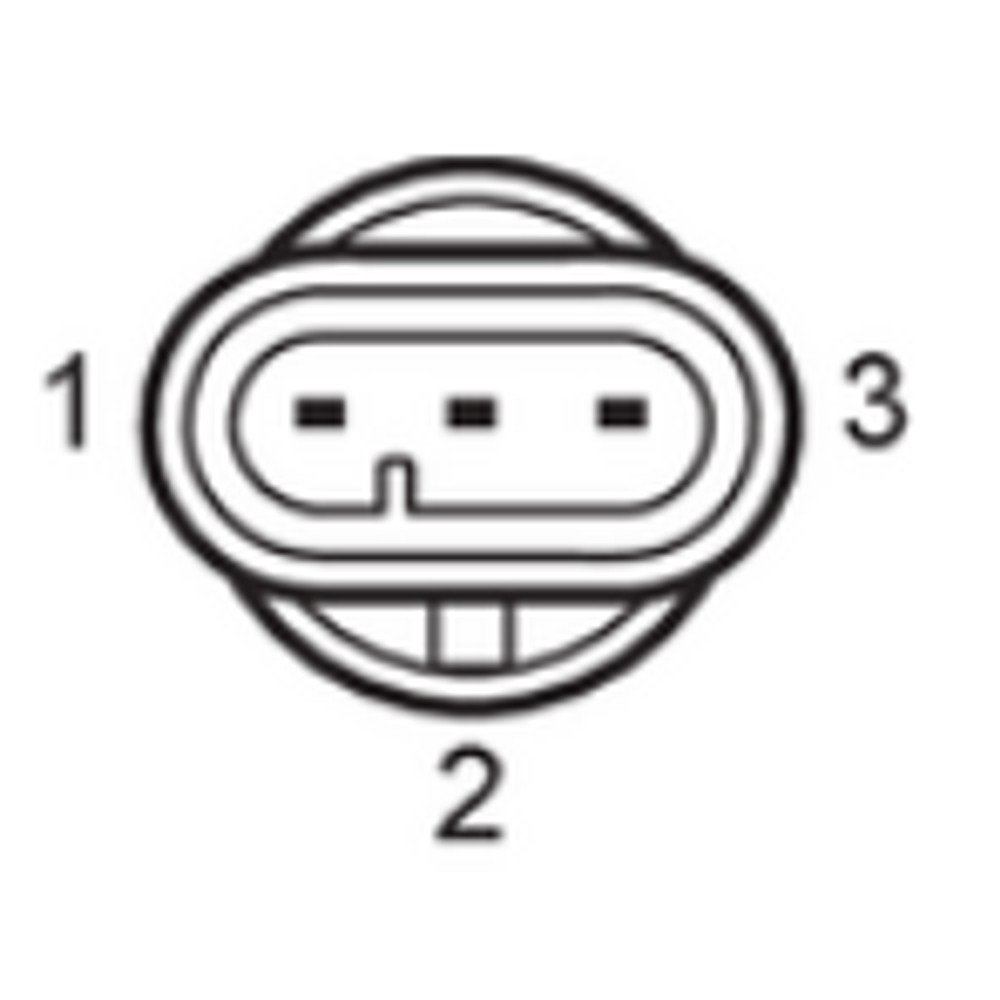

Elétrica 1 x AMP-Superseal; 3 Contatos

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de 250 bar	✓	O sensor está dentro de sua faixa nominal de operação.
Ambientes com lavagem de alta pressão	✓	Possui certificação IP69K, resistindo a jatos de água intensos.
Sistemas de 500 bar	✗	A pressão de operação excede a capacidade nominal do sensor.

INSTALAÇÃO

Como instalar o PT5601 IFM - Transmissor de Pressão para Aplicações Móveis 0-250 bar 4-20mA

Verifique se o sistema está despressurizado antes da instalação.
Limpe a rosca do local de instalação.
Aplique o sensor garantindo que a vedação esteja posicionada corretamente.
Rosqueie manualmente e finalize o aperto com torque entre 25-35 Nm.
Conecte o plugue AMP-Superseal garantindo o travamento do conector.
Verifique a integridade elétrica e o sinal de saída na unidade de controle.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão de processo.	Falha na vedação ou aperto incorreto.	Verificar se a vedação HNBR está íntegra e reapertar conforme torque nominal de 25-35 Nm.
Sinal de saída intermitente ou inexistente.	Cabos danificados ou oxidação no conector.	Inspecionar o conector AMP-Superseal quanto a sinais de umidade ou terminais soltos.
Sensor não responde ou saída travada.	Sobretensão ou pico de corrente na rede.	Medir a tensão nos pinos de alimentação; se fora de 8-32V, o circuito interno pode ter sofrido danos.
Leitura de pressão lenta ou imprecisa.	Excesso de sedimentos no fluido.	Verificar se o canal de entrada de pressão está obstruído por resíduos.

DOCUMENTAÇÃO TÉCNICA

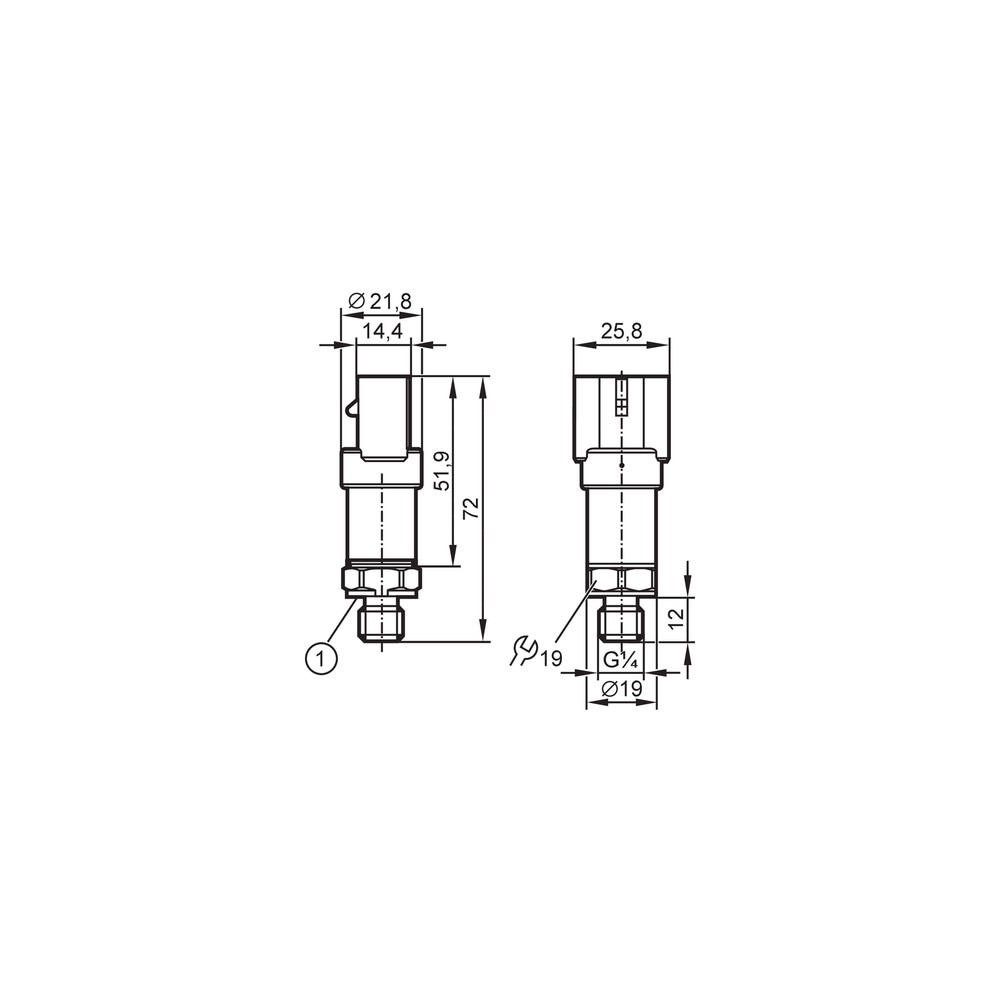

Datasheet Técnico PT5601 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PT5601 e qual sua principal função?

O PT5601 é um transmissor de pressão eletrônico projetado para aplicações móveis, capaz de medir pressões relativas em uma faixa de 0 a 250 bar.

O que acompanha o produto na embalagem?

Ele acompanha o sensor, vedação (HNBR) integrada e as especificações de conexão elétrica descritas no manual.

Para quais situações o PT5601 não é recomendado?

Este transmissor não é indicado para aplicações em pressões superiores a 250 bar (faixa nominal) ou para fluidos agressivos que não sejam compatíveis com aço inoxidável 316L ou 1.4542.

Quais são as restrições técnicas de uso deste sensor?

Não deve ser instalado em ambientes onde a temperatura do fluido exceda 125 °C ou em sistemas de pressão absoluta.

O que fazer se o sinal de saída parecer instável?

Se o sinal de saída apresentar valores fixos ou oscilantes, verifique primeiro a integridade do cabo e a tensão de alimentação (8-32V DC).

Como diagnosticar falhas de leitura no sensor?

Sintomas de erro de leitura podem indicar desvio de ponto zero ou falha no sensor, verifique a estabilidade da pressão e se não há bloqueios na conexão de processo.

Como este modelo se compara a outros transmissores analógicos de mercado?

Este transmissor oferece sinal de 4-20mA, sendo uma alternativa robusta para sistemas analógicos em máquinas móveis que exigem alta resistência a choque e vibração.

É melhor escolher este modelo ou um sensor industrial genérico?

O PT5601 é uma peça dedicada para aplicações móveis, sendo preferível a modelos de uso industrial geral devido à sua maior resistência a vibrações (20g) e choques (500g).

Quais cuidados devo ter na instalação física?

A instalação requer rosca G 1/4 externa; certifique-se de aplicar o torque recomendado de 25-35 Nm e utilize a vedação adequada para evitar vazamentos.

Quem é o responsável pela emissão da nota fiscal e procedência do produto?

O faturamento e a comercialização são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica do item.

GLOSSÁRIO TÉCNICO

BFSL (Best Fit Straight Line)

Método de ajuste de linha reta que minimiza a soma dos quadrados dos desvios, usado para definir a linearidade do sensor.

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente.

IP69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura.

AMP-Superseal

Conector industrial robusto com vedação, frequentemente utilizado em aplicações automotivas e de maquinário móvel.

HNBR

Borracha nitrílica hidrogenada (Ref.: vedação da conexão de processo), resistente a altas temperaturas e óleos.
