Transmissor de Pressão IFM PT5600

Pré-visualizar: PT5600 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar 4-20mA G1/4

PT5600 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar 4-20mA G1/4

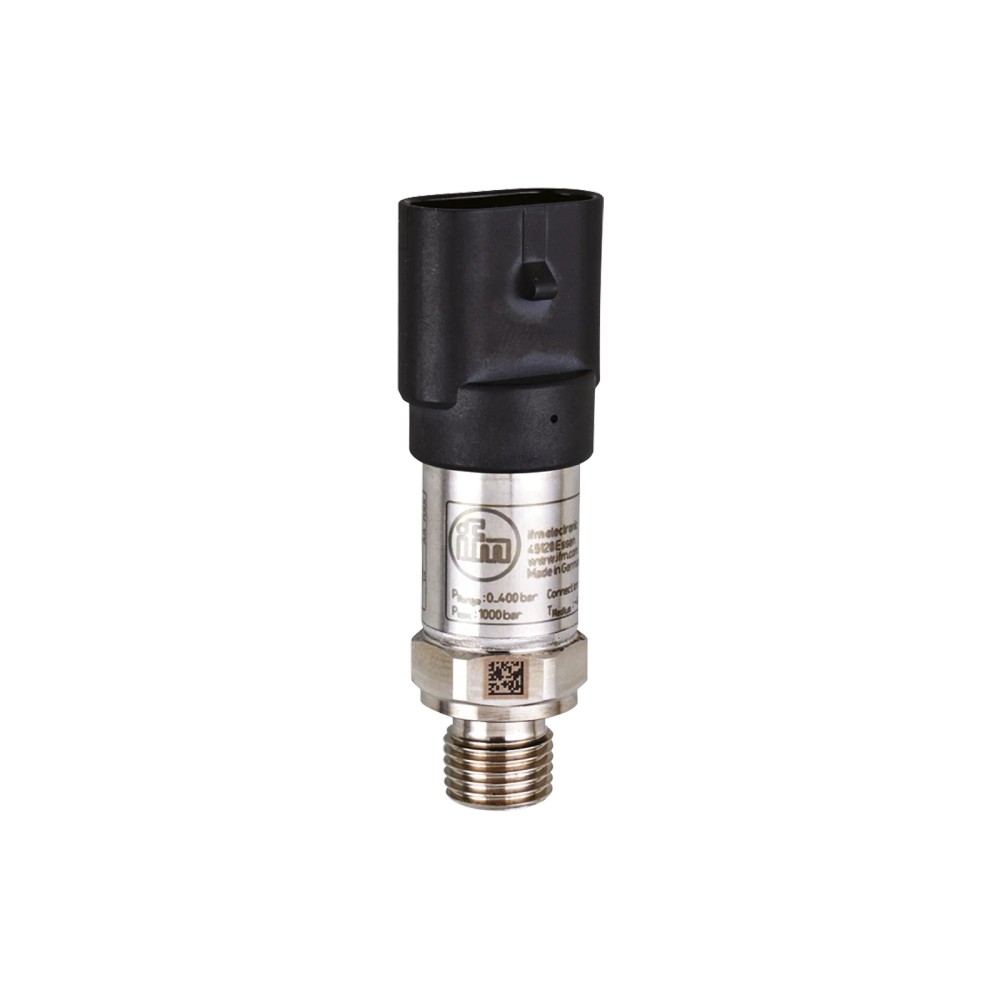

Imagem meramente ilustrativa

R$ 1.563,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5600
EAN: 4021179283243
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PT5600 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar 4-20mA G1/4"

Destaques do Produto

Faixa de medição

0-400 bar

Sinal de saída

4-20 mA

Conexão de processo

G 1/4

Conexão elétrica

AMP-Superseal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT5600 IFM - Transmissor de Pressão para Aplicações Móveis 0-400 bar 4-20mA G1/4

O PT5600 é um transmissor de pressão robusto, ideal para aplicações móveis severas. Ele realiza a conversão de pressão de 0-400 bar em um sinal analógico estável de 4-20mA. Com proteção IP69K e alta resistência a choques, é a escolha correta para monitoramento em máquinas pesadas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PT5600
Faixa de pressão	0-400 bar
Sinal	4-20 mA
Conexão	G 1/4
Proteção	IP 67 / IP 69K
Temp. Operação	-40 a 125 °C
Peso	63.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos em máquinas móveis (tratores, escavadeiras, guindastes)
Aplicações sujeitas a alta vibração (até 20g) e choques (até 500g)
Monitoramento de pressão de óleo ou ar comprimido

⚠ Considere outro se precisa de:

Aplicações com fluidos agressivos incompatíveis com aço 1.4542 ou HNBR
Sistemas elétricos fora da faixa de 8-32V DC
Ambientes com pressão estática superior a 1000 bar

APLICAÇÕES E USO

Sistemas hidráulicos de máquinas agrícolas e de construção (colheitadeiras, retroescavadeiras).
Monitoramento de pressão em sistemas de lubrificação de guindastes.
Integração em circuitos de controle para equipamentos móveis.
Aplicações em sistemas pneumáticos com fluidos limpos.

COMO ESCOLHER

Antes de comprar o PT5600 IFM - Transmissor de Pressão para Aplicações Móveis 0-400 bar 4-20mA G1/4, verifique estes pontos:

Quando escolher o PT5600

Ideal para sistemas de máquinas móveis que exigem alta resistência a vibrações (20g) e choques (500g), operando em temperaturas de fluido de até 125 °C.

Quando buscar outra alternativa

Se a aplicação exigir pressão superior a 400 bar, ou se a conexão de processo necessária for diferente de G 1/4 (como NPT ou outras roscas), consulte modelos com especificações mecânicas compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de Medição	0...400 bar	Faixa de operação nominal permitida
Pressão de Ruptura (Burst)	1700 bar	Limite mecânico de segurança contra ruptura

Dados elétricos
Sinal de Saída	4...20 mA	Sinal analógico de corrente padrão industrial
Tensão de Operação	8...32 V DC	Faixa de alimentação permitida

Dados mecânicos
Conexão de Processo	G 1/4 rosca externa	Conexão conforme DIN EN ISO 1179-2
Materiais em contato	1.4542 (17-4 PH)	Material resistente à corrosão para fluidos

Condições ambientais
Temperatura do fluido	-40...125 °C	Temperatura operacional admissível do fluido
Proteção	IP 67; IP 69K	Classificação contra ingresso de líquidos e sólidos

COMPATIBILIDADE

Comunicação

• 4-20 mA (Analógico)

Conexões

Elétrica 1 x AMP-Superseal

Processo G 1/4 rosca externa conforme DIN EN ISO 1179-2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações em sistemas móveis (vibração intensa)	✓	Desenvolvido especificamente para resistir a altas vibrações (20g) e choques (500g).
Medição de pressão de água potável ou gases industriais comuns	✓	Compatível com fluidos do grupo 2 e materiais resistentes (aço 1.4542).
Pressão superior a 400 bar	✗	A faixa de medição nominal do sensor é de 0 a 400 bar.

INSTALAÇÃO

Como instalar o PT5600 IFM - Transmissor de Pressão para Aplicações Móveis 0-400 bar 4-20mA G1/4

Verifique se o sistema está despressurizado antes da instalação.
Limpe a rosca da porta de conexão e a área ao redor.
Certifique-se de que o O-ring (HNBR) fornecido está instalado na base da rosca.
Rosqueie o transmissor manualmente no orifício de medição.
Utilize uma chave adequada para apertar o sensor entre 25 e 35 Nm.
Conecte o conector AMP-Superseal, garantindo o travamento do clipe de retenção.

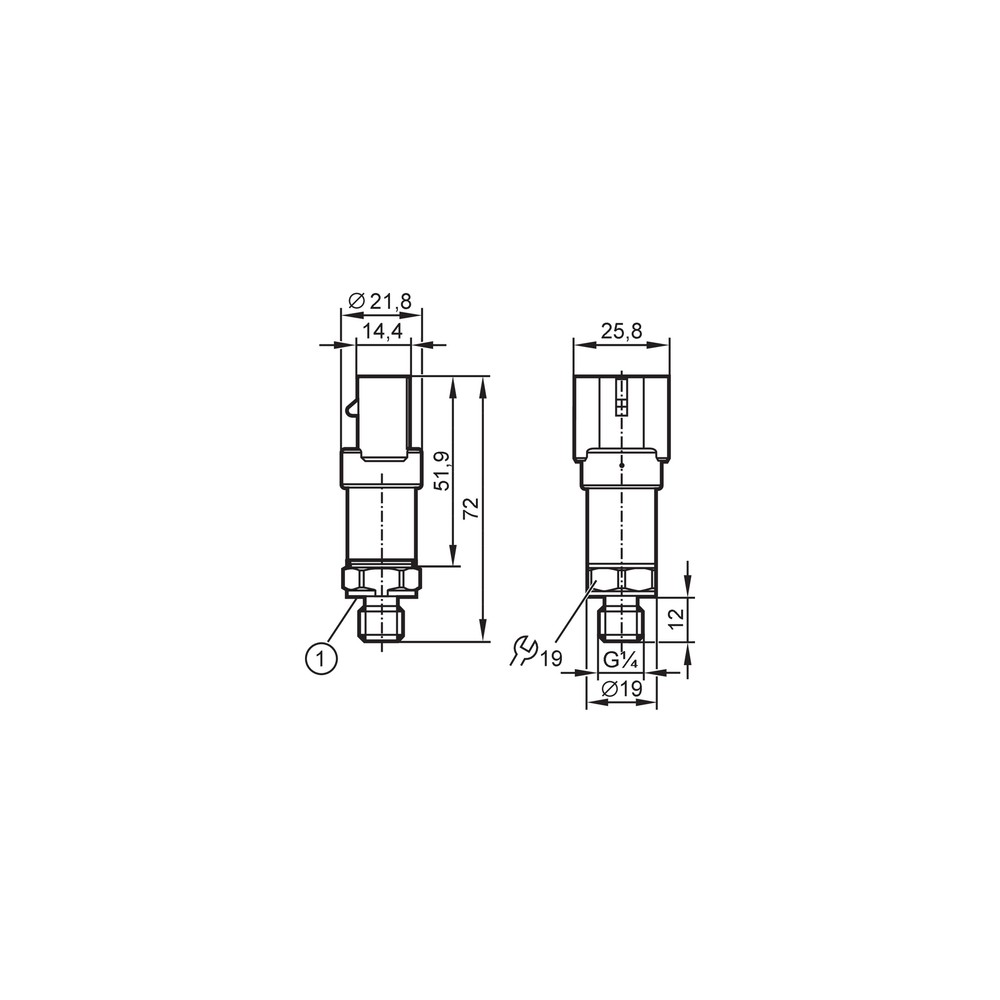

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na conexão do processo.	Falha na vedação ou aperto incorreto da conexão G1/4.	Verificar se o O-ring HNBR está posicionado corretamente e se o torque de aperto está entre 25-35 Nm.
Sinal analógico instável ou flutuante.	Ruído eletromagnético ou aterramento incorreto do sistema.	Conferir o cabeamento blindado e se a fonte de alimentação está estabilizada dentro de 8-32 V DC.
Resposta lenta do sinal à mudança de pressão.	Entrada de ar no sensor ou bloqueio físico por detritos.	Realizar a purga do sistema hidráulico e verificar se o orifício de estrangulamento do sensor não está obstruído.
Ausência completa de sinal de saída (0 mA).	Curto-circuito ou inversão de polaridade na fiação.	Testar a continuidade do cabo no conector AMP-Superseal e verificar a tensão na entrada do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet PT5600 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor PT5600 e qual sua função?

O PT5600 é um transmissor de pressão relativa, desenvolvido pela IFM para aplicações móveis, que converte a pressão mecânica do fluido em um sinal elétrico analógico de 4-20mA.

Para quais tipos de sistemas este transmissor é recomendado?

Este dispositivo é projetado para operar com fluidos hidráulicos líquidos e gasosos em sistemas de máquinas móveis, garantindo precisão mesmo em ambientes com alta vibração.

Posso utilizar este sensor em sistemas com pressão nominal acima de 400 bar?

Não é recomendado o uso deste transmissor para medições de pressão superiores a 400 bar, pois pode exceder a capacidade de medição e causar erros ou danos ao sensor.

Este sensor pode ser utilizado com qualquer tipo de fluido?

Não, este modelo não é compatível com fluidos que corroem o aço inoxidável 1.4542 ou a vedação HNBR, sendo restrito a fluidos do grupo 2 conforme diretivas de equipamentos sob pressão.

O que fazer se o transmissor não alterar o sinal de saída?

Se o sinal de saída permanece fixo em 4mA, verifique primeiro a integridade do circuito elétrico e se o fluido está pressurizado; a causa pode ser uma ruptura na fiação ou bloqueio na linha de pressão.

Por que a leitura do sensor apresenta oscilações excessivas?

Oscilações na leitura geralmente indicam interferência eletromagnética no cabo ou presença de ar no fluido hidráulico; verifique a blindagem do cabo e realize a purga do sistema.

Como este modelo se diferencia de outros transmissores de pressão da IFM?

O PT5600 é específico para aplicações móveis com conexão AMP-Superseal, enquanto sensores industriais padrão podem utilizar conectores M12 e não possuir a mesma resistência a vibrações (20g).

Este modelo possui display para leitura local da pressão?

Este transmissor não possui visor integrado, sendo voltado para sistemas onde a leitura é processada remotamente por um CLP ou controlador via sinal 4-20mA.

Quais cuidados devo tomar ao instalar o sensor?

Ao instalar o sensor, certifique-se de utilizar a vedação HNBR correta e aplique um torque de aperto entre 25 a 35 Nm para garantir a estanqueidade da conexão G 1/4.

Qual a procedência e suporte do equipamento?

O PT5600 é fabricado pela IFM electronic, seguindo rigorosos padrões de engenharia para equipamentos móveis, com garantia de suporte técnico através da rede de distribuição da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão que utiliza a pressão atmosférica como referência (Ref.: PT5600 Ficha Técnica)

AMP-Superseal

Padrão de conector elétrico robusto, amplamente utilizado em aplicações automotivas e móveis (Ref.: Conexão Elétrica)

Histerese

A diferença máxima de medição ao atingir o mesmo ponto de pressão por subida ou descida (Ref.: < ± 0,2 % de duração)

Grau de Proteção IP69K

Norma que garante resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e temperatura (Ref.: DIN EN 60529)

BFSL (Best Fit Straight Line)

Método de cálculo para desvio de linearidade que minimiza o erro médio em relação a uma reta ideal (Ref.: < ± 0,25 % de duração)
