Transmissor de Pressão IFM PT5560

Pré-visualizar: PT5560 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-600 bar 4-20mA G1/4

PT5560 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-600 bar 4-20mA G1/4

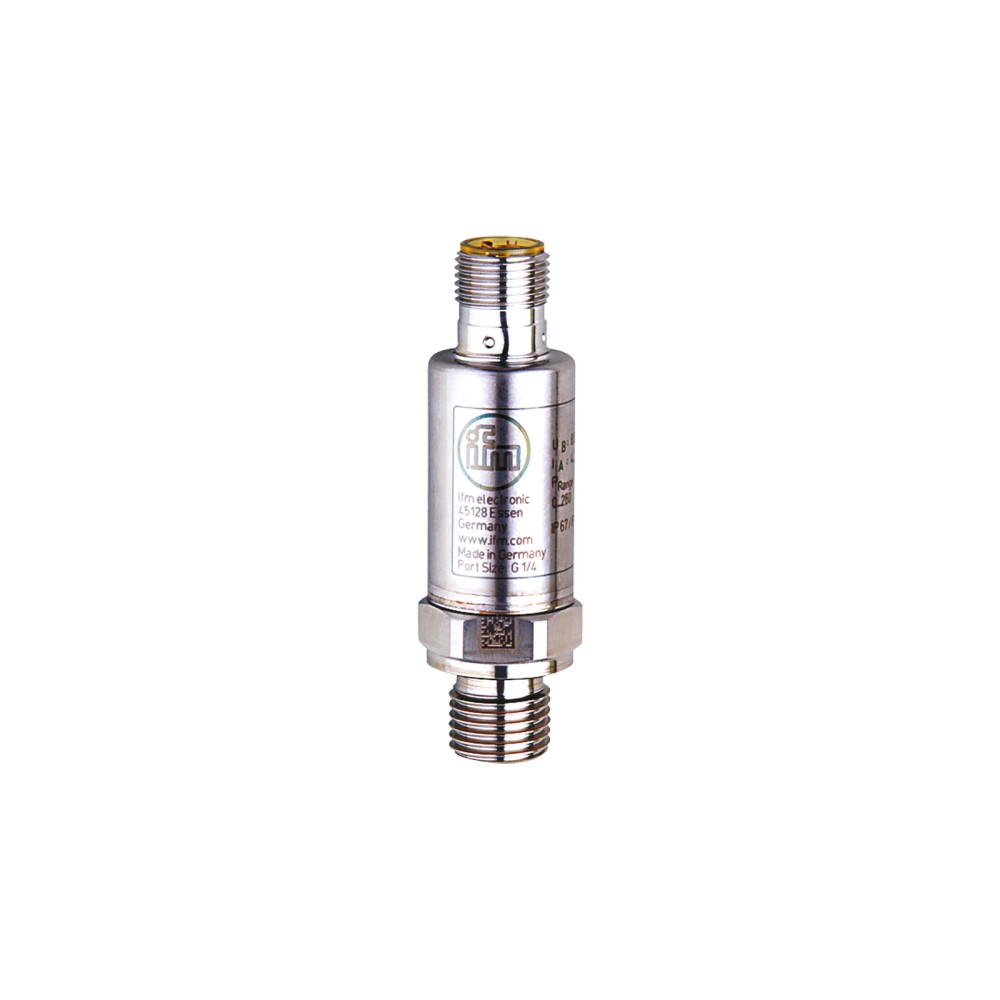

Imagem meramente ilustrativa

R$ 1.563,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5560
EAN: 4021179292658
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PT5560 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-600 bar 4-20mA G1/4"

Destaques do Produto

Faixa de Pressão

0-600 bar

Saída

4-20 mA

Conexão

G 1/4

Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5560 0-600 bar

O transmissor de pressão IFM PT5560 é um sensor eletrônico robusto projetado para aplicações em máquinas móveis. Ele opera em uma faixa de 0 a 600 bar com sinal de saída analógico de 4-20 mA. Possui alta resistência a vibrações e choques, sendo vedado sob os padrões IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	0...600 bar
Sinal de Saída	4...20 mA
Conexão de Processo	G 1/4
Temperatura	-40...125 °C
Proteção	IP 67 / IP 69K
Tensão de Operação	8...32 V DC
Resistência a Choque	500 g
Material	Aço Inoxidável 1.4542

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos de máquinas móveis.
Ambientes com alta vibração e choque (conforme DIN EN 60068-2-6 e 27).
Instalações que exigem grau de proteção IP67 e IP69K.

⚠ Considere outro se precisa de:

Instalações onde a pressão de pico exceda 2500 bar.
Ambientes com fluidos quimicamente agressivos ao aço inoxidável 1.4542 (17-4 PH).
Aplicações com temperatura de processo superior a 125 °C.

APLICAÇÕES E USO

Sistemas hidráulicos de máquinas móveis (construção, agrícola).
Monitoramento de pressão em circuitos de óleo e fluidos compatíveis.
Aplicações em ambientes externos sujeitos a lavagem de alta pressão.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5560 0-600 bar, verifique estes pontos:

Aplicações Móveis

Escolha este modelo se o equipamento estiver sujeito a vibrações mecânicas constantes e alta exigência de vedação.

Compatibilidade de Pressão

Utilize apenas se a pressão de operação do seu sistema estiver dentro da faixa de 0 a 600 bar. Para pressões operacionais muito baixas, a precisão pode ser comprometida.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0...600 bar	Faixa de operação nominal permitida
Tipo de pressão	Pressão relativa	Referência de medição
Resistência à pressão	1500 bar	Limite de suportabilidade estática

Dados Elétricos
Sinal de saída	4...20 mA	Sinal analógico de saída
Tensão de operação	8...32 V DC	Faixa de alimentação permitida
Classe de proteção	III	Isolamento elétrico

Dados Mecânicos
Conexão de processo	G 1/4 rosca externa	Conector mecânico padrão
Materiais	1.4542 (17-4 PH), 1.4404 (316L), PEI	Composição do invólucro e partes molhadas
Grau de proteção	IP 67; IP 69K	Proteção contra fluidos e poeira

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 2

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos com fluidos não corrosivos	✓	Materiais em contato (1.4542) são compatíveis com a maioria dos óleos hidráulicos.
Ambientes com lavagem industrial (alta pressão)	✓	Possui certificação IP69K, resistindo a jatos de alta pressão.
Uso em sistemas de oxigênio ou gases altamente corrosivos	✗	O material do diafragma deve ser validado especificamente para estes meios químicos.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5560 0-600 bar

Verifique a integridade da rosca G 1/4 no bloco de montagem.
Certifique-se de que o vedante está corretamente posicionado.
Rosqueie manualmente o sensor até o encosto.
Utilize uma chave adequada para aplicar o torque entre 30 e 50 Nm.
Conecte o cabo M12, garantindo o travamento da rosca para manter a proteção IP.
Verifique o sinal de saída 4-20mA com um multímetro antes de iniciar a operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal de saída inexistente ou incorreto.	Tensão de alimentação fora da faixa de 8-32V DC.	Medir a tensão nos pinos do conector M12.
Vazamento na vedação.	Torque de aperto incorreto deformando a rosca.	Inspecionar o anel de vedação e o torque (30-50 Nm).
Leitura oscilante ou ruído no sinal 4-20mA.	Interferência eletromagnética (EMI).	Verificar aterramento e uso de cabos blindados.
Sensor travado ou leitura de erro constante.	Pressão de pico excedendo a capacidade do sensor.	Verificar se houve golpes de aríete no sistema.

DOCUMENTAÇÃO TÉCNICA

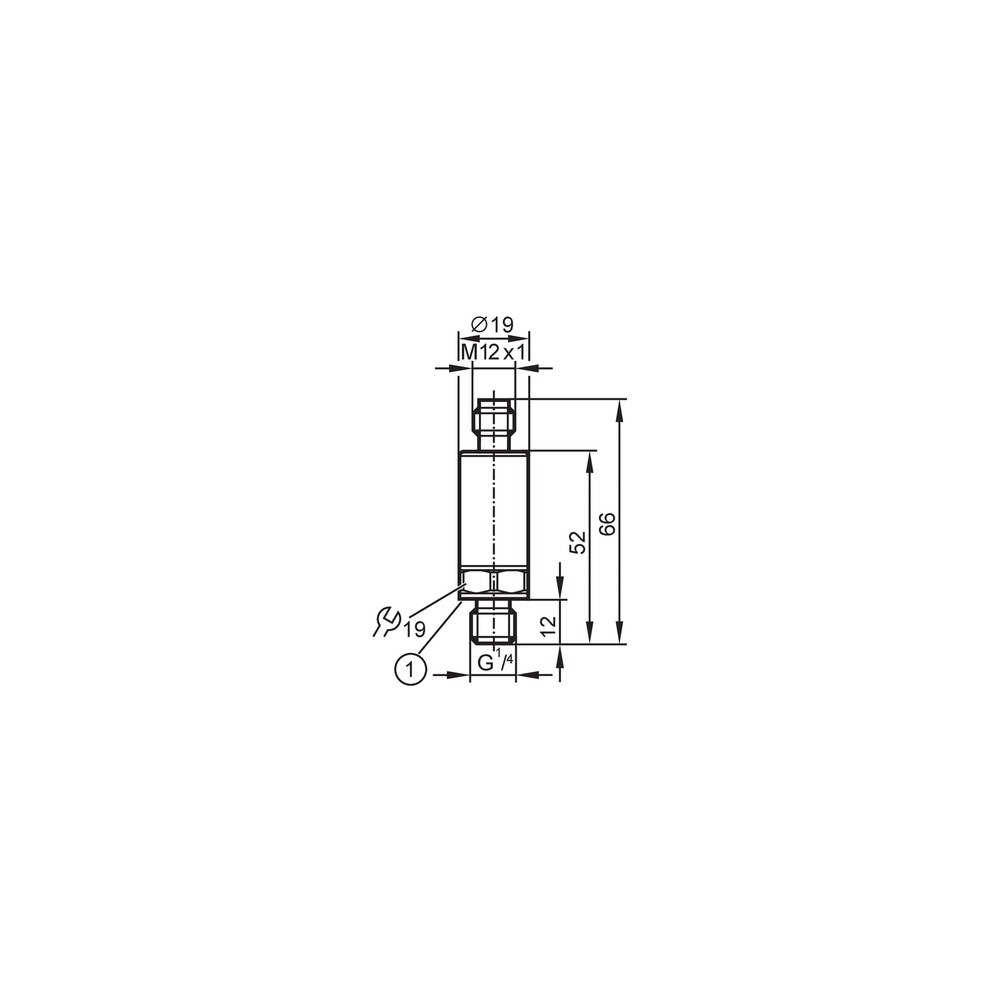

Datasheet Técnico PT5560 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor PT5560 e para que serve?

Este é um transmissor de pressão eletrônico com faixa de 0 a 600 bar, projetado especificamente para aplicações móveis e ambientes industriais exigentes.

O que acompanha este produto na embalagem?

O produto acompanha a unidade do transmissor e requer cabo de conexão M12 (não incluso), conforme especificações do fabricante.

Existe alguma restrição de uso para este sensor?

Não deve ser utilizado para substâncias incompatíveis com aço inoxidável 1.4542 (17-4 PH) ou em temperaturas fora do intervalo de -40 a 125 °C.

Para quais aplicações o PT5560 não é indicado?

Não é adequado para medições de vácuo profundo abaixo de -1000 mbar ou sistemas com pressões de pico que excedam a resistência de explosão de 2500 bar.

O que fazer se o sinal de saída apresentar flutuações?

Se o sinal de saída estiver instável, verifique a integridade da fiação M12 e a presença de interferências eletromagnéticas, garantindo que o cabo esteja blindado conforme a norma DIN EN 61326-1.

Como diagnosticar uma leitura imprecisa de pressão?

Um valor de pressão estático lido incorretamente pode indicar falha no elemento de medição ou desvio de ponto zero causado por fadiga do material, exigindo substituição se estiver fora da especificação.

Por que escolher este modelo IFM em vez de um sensor de pressão comum?

Este modelo é otimizado para aplicações móveis com alta resistência a choques (500 g) e vibrações (20 g), diferindo de sensores de uso geral em ambientes estacionários.

Posso usar este sensor em sistemas com pressão de trabalho muito abaixo de 600 bar?

A escolha entre modelos depende principalmente da sua faixa de pressão nominal; este modelo é fixo em 600 bar. Para pressões inferiores, é necessário selecionar o sensor compatível com a faixa de trabalho do seu sistema.

Quais os cuidados necessários na instalação mecânica?

A instalação deve ser feita com torque de aperto entre 30 e 50 Nm na rosca G 1/4, garantindo a vedação correta com o anel fornecido para evitar vazamentos.

Qual a procedência deste transmissor de pressão?

A IFM Electronics é a fabricante original deste componente, assegurando a rastreabilidade e conformidade com as normas técnicas especificadas no datasheet.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão baseada na pressão atmosférica ambiente (Ref.: Pressão relativa).

BFSL

Best Fit Straight Line; método de cálculo da linearidade de um sensor (Ref.: < ± 0,25 % (BFSL)).

Conexão G 1/4

Padrão de rosca de processo cilíndrica conforme DIN EN ISO 1179-2 (Ref.: G 1/4 rosca externa).

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza (Ref.: IP 69K).

MTTF

Mean Time To Failure; tempo médio esperado para falha do componente, estimado em 704 anos (Ref.: MTTF 704 anos).
