Transmissor de Pressão ifm PT5504

Pré-visualizar: PT5504 IFM - Transmissor de Pressão ifm Aplicações Móveis 0-10 bar 4-20 mA

PT5504 IFM - Transmissor de Pressão ifm Aplicações Móveis 0-10 bar 4-20 mA

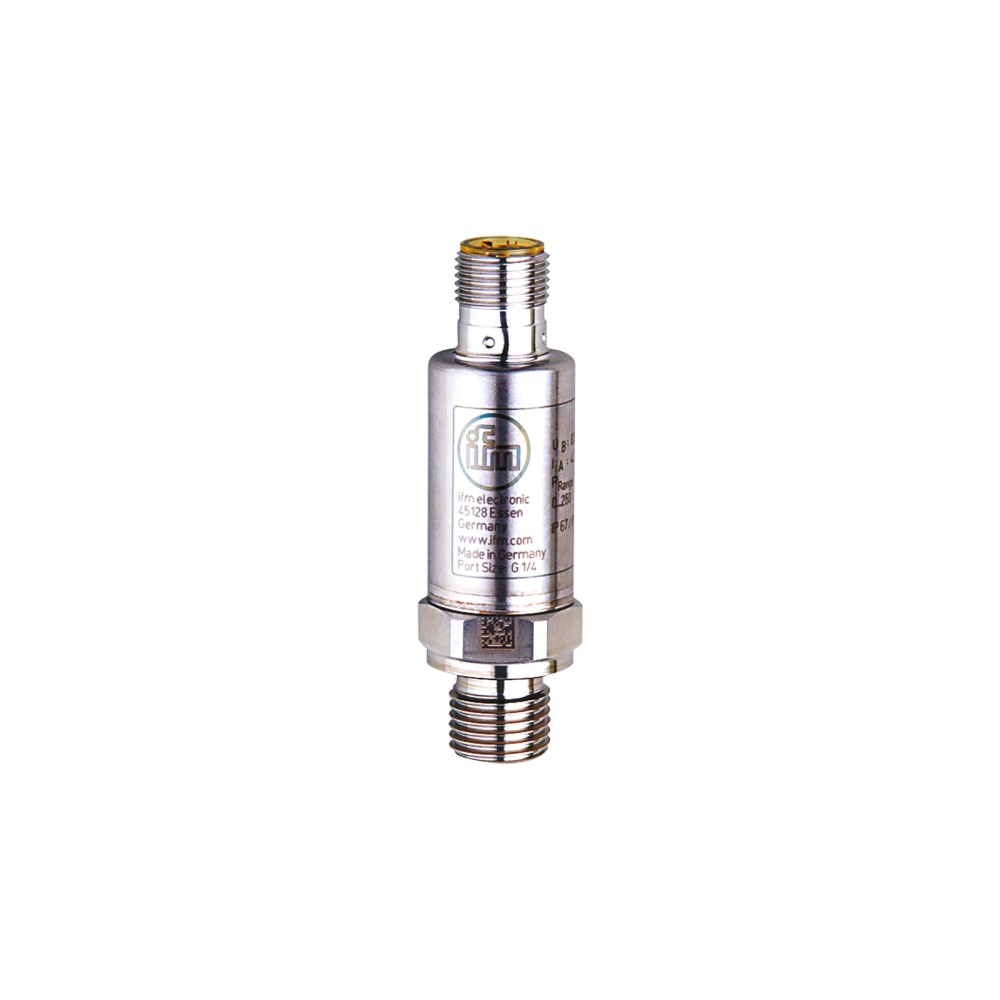

Imagem meramente ilustrativa

R$ 1.521,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5504
EAN: 4021179297653
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT5504 IFM - Transmissor de Pressão ifm Aplicações Móveis 0-10 bar 4-20 mA"

Destaques do Produto

Faixa de Medição

0...10 bar

Sinal de Saída

4...20 mA

Conexão de Processo

G 1/4

Grau de Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PT5504 - 0-10 bar 4-20 mA

O PT5504 é um transmissor de pressão eletrônico de alta precisão projetado para aplicações móveis rigorosas. Ele converte pressões de fluidos (líquidos ou gasosos) em um sinal analógico de 4-20 mA, cobrindo uma faixa de 0 a 10 bar. Com grau de proteção IP67/IP69K, é ideal para ambientes com alta vibração e variações térmicas de -40 a 125 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Faixa de Medição	0...10 bar
Sinal de Saída	4...20 mA
Conexão Elétrica	M12
Conexão de Processo	G 1/4
Proteção	IP67 / IP69K
Temp. Operação	-40...125 °C
Tensão de Alimentação	8-32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos móveis
Circuitos de refrigeração industrial
Monitoramento de sistemas pneumáticos
Ambientes com alta vibração e choques mecânicos

⚠ Considere outro se precisa de:

Sistemas com picos de pressão superiores a 25 bar
Fluidos incompatíveis com aço inox 1.4542 ou 1.4404
Aplicações em vácuo abaixo de -1000 mbar
Temperaturas de processo superiores a 125 °C

APLICAÇÕES E USO

Monitoramento de circuitos hidráulicos em maquinário móvel
Sistemas de refrigeração de fluidos
Monitoramento de linhas de ar comprimido
Aplicações sujeitas a alta vibração e choques mecânicos
Processos industriais que exigem alta estanqueidade (IP69K)

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PT5504 - 0-10 bar 4-20 mA, verifique estes pontos:

Quando escolher este produto

Ideal para aplicações móveis onde a robustez contra vibração e a vedação contra alta pressão de água (IP69K) são críticas, operando na faixa de 0-10 bar.

Quando buscar outra alternativa

Se a aplicação exigir pressão superior a 25 bar, conexão de processo diferente de G 1/4, ou sinal de saída digital (IO-Link, por exemplo), será necessário selecionar outro modelo da série ifm.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0...10 bar	Limite superior da faixa nominal de operação
Tipo de pressão	Relativa	Referência da medição em relação à pressão atmosférica
Resistência à pressão	25 bar	Limite de pressão estática suportada

Dados Elétricos
Sinal de saída	4...20 mA	Tipo de sinal analógico
Tensão de operação	8...32 V DC	Faixa de alimentação necessária
Proteção contra curto-circuito	Sim	Segurança contra falhas elétricas

Dados Mecânicos
Conexão de processo	G 1/4 rosca externa	Padrão de rosca DIN EN ISO 1179-2
Grau de proteção	IP 67 / IP 69K	Proteção contra poeira e jatos de água
Conexão elétrica	M12	Conector padrão industrial

Condições Ambientais
Temperatura do fluido	-40...125 °C	Limite de temperatura do meio medido
Resistência a choques	500 g	Resistência mecânica conforme DIN EN 60068-2-27

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica M12 (Codificação A)

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações móveis com alta vibração	✓	Resistência a vibrações de 20g conforme DIN EN 60068-2-6.
Ambientes com lavagem de alta pressão	✓	Classificação IP69K garante proteção contra jatos de água quentes e alta pressão.
Medição de pressão absoluta	✗	O sensor é calibrado apenas para medição de pressão relativa.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PT5504 - 0-10 bar 4-20 mA

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique se o orifício de conexão G 1/4 está limpo e livre de detritos.
Insira o sensor na porta de conexão, garantindo que o vedante HNBR esteja posicionado corretamente.
Utilize uma ferramenta adequada para apertar o sensor, aplicando um torque entre 25 e 35 Nm.
Conecte o cabo M12 ao sensor, observando a codificação A.
Realize o teste de estanqueidade pressurizando o sistema gradualmente antes da operação total.

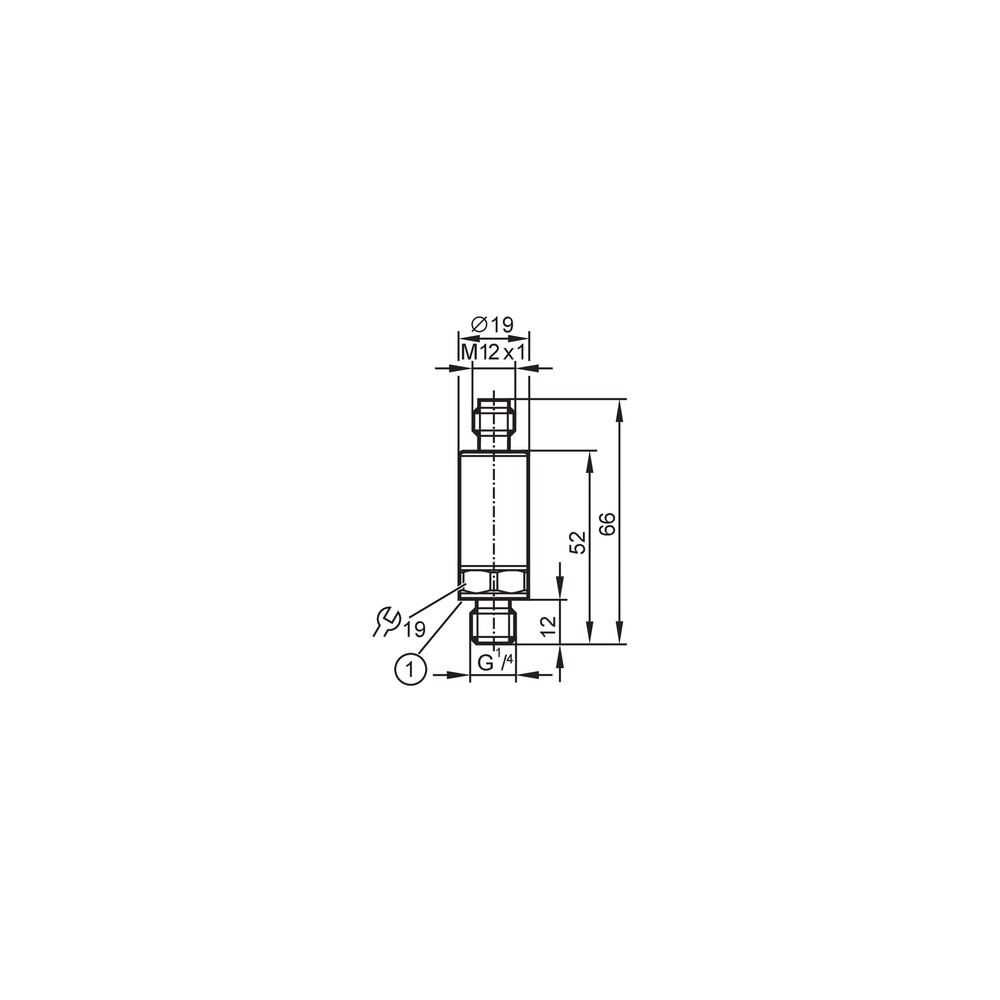

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras de pressão incorretas ou sinal fixo fora da faixa.	Pressão superior a 25 bar aplicada ao diafragma.	Verificar se a pressão máxima do sistema excede o limite estático de 25 bar do sensor.
O sensor não liga ou apresenta sinal intermitente.	Tensão fora da especificação (8-32V DC).	Medir a tensão nos pinos do conector M12 com um multímetro.
Instabilidade na leitura ou falha por fadiga mecânica.	Vibrações mecânicas acima de 20g sem fixação adequada.	Inspecionar integridade da montagem e suportes de vibração no local de instalação.
Perda de fluido ou leitura de pressão inconsistente.	Vazamento na rosca de conexão.	Verificar o torque de aperto (25-35 Nm) e o estado do vedante HNBR.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados PT5504 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PT5504 e para que serve?

Este dispositivo é um transmissor de pressão eletrônico com sinal de saída analógico de 4-20 mA, projetado para monitoramento de pressão em aplicações móveis, como sistemas hidráulicos ou de ar comprimido.

O que acompanha o produto na embalagem?

O sensor acompanha o corpo do transmissor com conexão G 1/4 e vedação integrada. Cabos de conexão M12, conectores e acessórios de fixação adicionais devem ser adquiridos separadamente.

Este modelo serve para medição de pressão absoluta?

Não, este modelo não é adequado para medições de pressão absoluta ou diferencial, sendo projetado especificamente para pressão relativa.

Posso utilizar este sensor em sistemas que superam 25 bar?

Não deve ser utilizado em aplicações onde a pressão de pico exceda 25 bar, o limite de resistência à pressão estática especificado, para evitar danos permanentes ao diafragma.

O que fazer se o sensor não enviar sinal de pressão?

Se o sensor apresentar erro na saída de sinal, verifique se a tensão de alimentação está na faixa de 8-32 V DC e se há continuidade no cabo de sinal 4-20 mA.

Como diagnosticar leituras instáveis de pressão?

Se os valores medidos estiverem instáveis ou com desvios, verifique se houve sobrepressão no sistema ou se a temperatura do fluido operou acima de 125 °C, o que pode causar fadiga no elemento sensor.

Este modelo é melhor que os sensores industriais comuns para máquinas móveis?

Sim, o modelo PT5504 é uma solução robusta para aplicações móveis, enquanto modelos da série de automação industrial padrão podem não possuir a resistência a vibrações de 20g ou a classificação IP69K necessária para ambientes móveis.

Devo escolher este transmissor ou um pressostato?

Este transmissor é preferível para monitoramento contínuo com saída analógica. Caso precise apenas de um sinal de liga/desliga em um setpoint fixo, um sensor de pressão do tipo pressostato seria mais indicado.

Quais os cuidados necessários na instalação mecânica?

A instalação requer o aperto da conexão G 1/4 com torque entre 25 a 35 Nm, utilizando chave adequada para evitar danos à rosca ou à vedação HNBR.

Como verificar a procedência e conformidade do sensor?

A marca ifm electronic garante a especificação técnica conforme o datasheet fornecido, com robustez testada para aplicações móveis, conforme normas de EMC e resistência a choques DIN EN 60068.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente (Ref.: Tipo de pressão).

Grau de Proteção IP69K

Nível máximo de proteção contra entrada de poeira e alta pressão/temperatura de jato d'água (Ref.: Grau de proteção).

BFSL (Best Fit Straight Line)

Método de cálculo para desvio de linearidade que utiliza a linha reta que melhor se ajusta aos dados (Ref.: Desvio de linearidade).

Saída Analógica 4-20 mA

Sinal de corrente que representa a pressão medida, imune a interferências em longas distâncias (Ref.: Sinal de saída).

Resistência a Vibrações

Capacidade do sensor de suportar acelerações mecânicas de 20g (10-2000 Hz) sem falhas (Ref.: Resistência à vibrações).
