Transmissor de Pressão IFM PT5503

Pré-visualizar: PT5503 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G 1/4

PT5503 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G 1/4

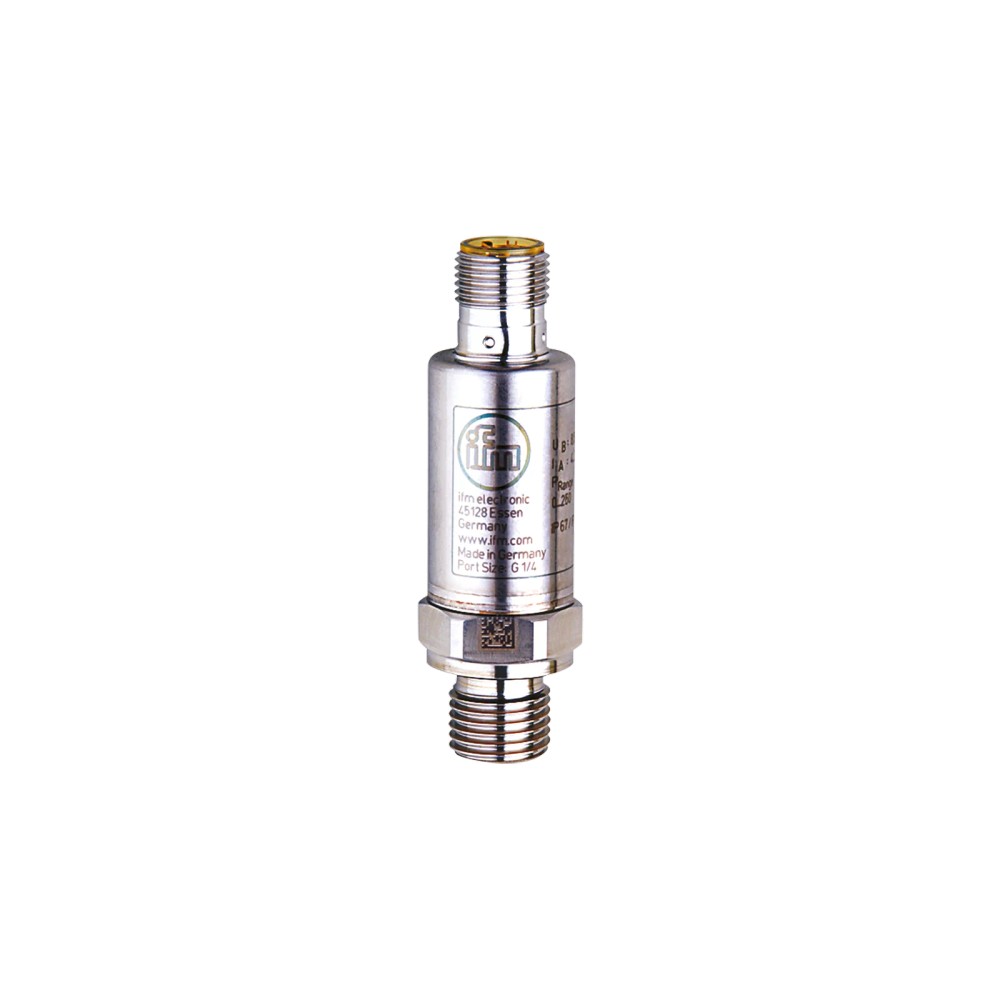

Imagem meramente ilustrativa

R$ 1.521,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5503
EAN: 4021179297646
NCM do produto: 90262090

Destaques do Produto Faixa 0...25 bar...mais

Fechar menu

Saiba mais sobre: "PT5503 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA G 1/4"

Destaques do Produto

Faixa

0...25 bar

Tipo de pressão

Relativa

Saída

4...20 mA

Processo

G 1/4 externa

Alimentação

8...32 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5503, 0...25 bar, saída 4...20 mA, conexão de processo G 1/4 externa

O IFM PT5503 é um transmissor eletrônico para medição de pressão relativa em fluidos líquidos e gasosos, especificado para aplicações móveis. Mede de 0 a 25 bar e fornece sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8...32 V DC e grau de proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de medição	Pressão relativa
Faixa de medição	0...25 bar; 0...360 psi; 0...2,5 MPa
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	G 1/4 externa (DIN EN ISO 1179-2)
Alimentação	8...32 V DC
Conexão elétrica	M12, codificação A, 2 contatos
Temperatura do fluido	-40...125 °C
Proteção	IP 67; IP 69K
Resistência à pressão	65 bar
Dimensões e peso	Ø 19 mm; comprimento 66 mm; 58,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de aplicações móveis que precisem medir pressão relativa de fluidos líquidos ou gasosos dentro da faixa de 0...25 bar.
Instalações com entrada analógica compatível com sinal de corrente 4...20 mA e alimentação disponível entre 8...32 V DC.
Montagens cujo ponto de medição aceite rosca externa G 1/4 conforme DIN EN ISO 1179-2.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo esperada exceder a faixa de medição de 0...25 bar; a resistência à pressão indicada é 65 bar e não substitui a faixa de medição.
Não selecionar para medir pressão absoluta ou diferencial: o tipo especificado é pressão relativa.
Não presumir conexão direta a entradas de tensão, redes digitais ou conectores elétricos diferentes de M12 sem verificar a interface e o cabeamento no datasheet.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: medição de pressão relativa em fluidos líquidos ou gasosos em aplicações móveis, dentro da faixa de 0...25 bar e das temperaturas de fluido de -40...125 °C.
Possibilidade de integração: sistemas de controle com entrada analógica 4...20 mA e alimentação compatível de 8...32 V DC; validar a carga elétrica e o esquema de ligação antes da instalação.
A rosca G 1/4 externa permite instalação apenas em uma porta de processo mecanicamente correspondente, com vedação e montagem conforme especificação do fabricante.
A faixa de pressão, a temperatura do meio e a resistência dos materiais ao fluido devem ser verificadas para cada processo; a ficha não identifica compatibilidade química com fluidos específicos.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5503, 0...25 bar, saída 4...20 mA, conexão de processo G 1/4 externa, verifique estes pontos:

Escolha o PT5503 quando

A aplicação exigir medição de pressão relativa até 25 bar, saída analógica 4...20 mA, alimentação de 8...32 V DC e conexão de processo G 1/4 externa.

Avalie outro transmissor quando

A medição requerida for absoluta ou diferencial, a faixa necessária não estiver coberta por 0...25 bar, ou a instalação exigir outra conexão de processo ou outro tipo de saída. Confirme esses requisitos no datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico	Identificação do produto.
Modelo	PT5503	Referência do fabricante e SKU.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Aplicações móveis	Aplicação indicada nos dados do produto.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha.
Tipo de pressão	Pressão relativa	Referência da pressão medida.

Faixa e resistência à pressão
Alcance de medição	0...25 bar / 0...360 psi / 0...2,5 MPa	Faixa nominal de medição.
Resistência à pressão	65 bar / 940 psi / 6,5 MPa	Limite de resistência à pressão informado; não é faixa de medição.
Pressão mínima de ruptura	600 bar / 8700 psi / 60 MPa	Valor de pressão de ruptura declarado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite declarado para resistência ao vácuo.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante.

Dados elétricos e alimentação
Tensão de operação	8...32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo declarado nas condições de ensaio informadas.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas informado.
Tipo de sinal	Analógico, corrente	Tipo de saída especificado.
Corrente da saída analógica	4...20 mA	Faixa de sinal de saída.
Carga máxima	(Ub - 8 V) / 21,5 mA; a 8 V = 0 Ω; a 12 V = máx. 200 Ω; a 24 V = máx. 750 Ω	Resistência de carga admissível conforme tensão de alimentação.

Precisão e desvios
Repetibilidade	< ±0,05 % do valor final, para variações de temperatura < 10 K	Condição de temperatura indicada na ficha.
Desvio de linearidade	< ±0,25 % BFSL / < ±0,5 % LS	Valores declarados conforme os métodos de referência BFSL e LS.
Desvio de histerese	< ±0,2 % do valor final	Desvio especificado.
Desvio de características	< ±0,8 % do valor final	Desvio especificado na ficha.
Estabilidade ao longo do tempo	< ±0,1 % do valor final por 6 meses	Período de referência declarado.
Coeficiente de temperatura da amplitude	< ±0,1 % (0...80 °C); < ±0,3 % (-40...0 °C); < ±0,2 % (80...125 °C)	Valores por faixa de temperatura.
Coeficiente de temperatura do ponto zero	< ±0,1 % (0...80 °C); < ±0,2 % (-40...0 °C e 80...125 °C)	Valores por faixa de temperatura.

Tempos de reação e ciclos
Retardo de prontidão	< 0,1 s	Tempo indicado até o sensor estar pronto.
Tempo de resposta de passo da saída analógica	2 ms	Tempo de resposta declarado para a saída.
Ciclos de pressão mínimos	60 milhões a 1,2 vezes a pressão nominal	Condição de pressão indicada para o dado de ciclos.

Conexões e vedação
Conexão de processo	G 1/4 externa, DIN EN ISO 1179-2	Interface mecânica de processo.
Vedação da conexão de processo	HNBR, DIN EN ISO 1179-2	Material e referência da vedação informados.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Interface elétrica declarada; consultar datasheet para pinagem.

Condições ambientais
Temperatura ambiente	-40...100 °C	Faixa especificada para o ambiente.
Temperatura do fluido	-40...125 °C	Faixa especificada para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; observar condições de instalação e conexão.
Resistência a choques	DIN EN 60068-2-27, 500 g (1 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	UN ECE R10 rev. 5 (E1); ISO 11452-2, 100 V/m; DIN EN 61326-1	Normas e condição informadas na ficha.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Descrição construtiva.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões informadas no catálogo.
Peso	58,5 g	Peso indicado no catálogo.
Materiais de construção	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais listados para o produto.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material declarado para contato com o fluido.
Torque máximo de aperto	25...35 Nm	Faixa indicada para aperto da conexão.

Conformidade e dados de operação
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Classificação e condição de uso declaradas.
Certificado UL	Aprovação UL J071; arquivo UL E174189	Identificadores informados na ficha.
Elemento de estrangulamento disponível	Sim	Disponibilidade declarada.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; não há protocolo digital indicado na ficha.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8...32 V DC e saída analógica de 4...20 mA. Verifique o pinout e o esquema de ligação no datasheet antes de conectar; a ficha fornecida não detalha a atribuição dos contatos.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com vedação HNBR. Compatibilidade mecânica depende da porta de pressão correspondente; a conexão de processo não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou aquisição compatível com corrente analógica 4...20 mA e alimentação de 8...32 V DC	✓	A ficha especifica saída 4...20 mA e tensão de operação de 8...32 V DC; verificar também carga admissível conforme tensão.
Ponto de medição com conexão roscada correspondente a G 1/4 externa, DIN EN ISO 1179-2	✓	A rosca de processo do produto é G 1/4 externa; a porta e a vedação do conjunto precisam corresponder.
Medição de pressão relativa em fluido líquido ou gasoso, dentro da faixa nominal	✓	A aplicação descrita inclui fluidos líquidos e gasosos e pressão relativa de 0...25 bar.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão indicado para este modelo é relativa.
Sistema que requer comunicação por protocolo digital	✗	A ficha especifica sinal analógico 4...20 mA e não informa protocolo digital.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5503, 0...25 bar, saída 4...20 mA, conexão de processo G 1/4 externa

Confirme que a variável é pressão relativa e que a faixa de operação prevista está dentro de 0...25 bar.
Verifique a compatibilidade da porta de processo com a rosca externa G 1/4 conforme DIN EN ISO 1179-2 e com a vedação HNBR especificada.
Confirme que o fluido, a temperatura e as condições de instalação estão dentro dos limites indicados no datasheet.
Instale o transmissor sem exceder o torque máximo especificado de 25...35 Nm; siga o procedimento do fabricante para a montagem da conexão.
Conecte o conector M12 codificação A de 2 contatos a uma alimentação de 8...32 V DC e a uma entrada compatível com sinal de corrente 4...20 mA; consulte o datasheet para a pinagem.
Antes da operação, verifique a vedação, a alimentação, a carga da saída e a leitura do sinal no sistema de controle.

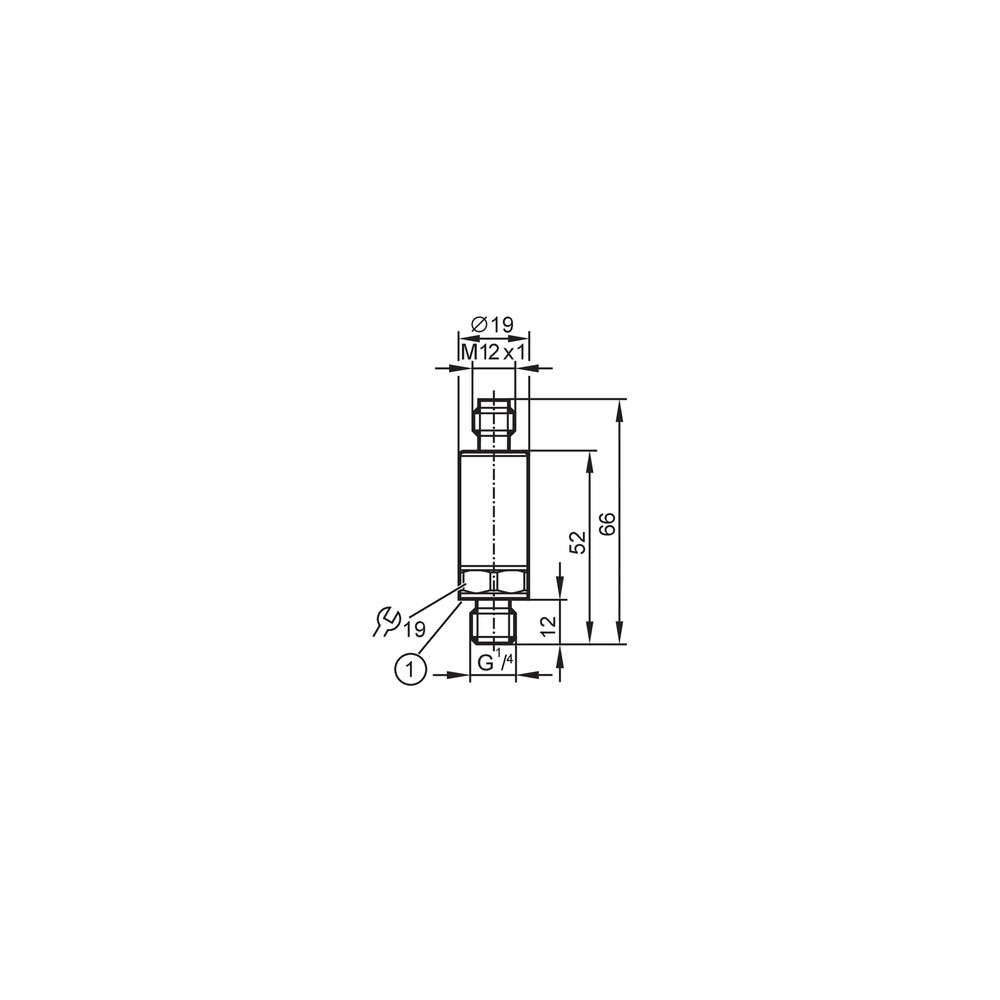

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída permanece em 4 mA ou não varia com a pressão.	Pressão ausente ou fora do ponto de medição, alimentação incorreta, ligação elétrica inadequada ou entrada de corrente configurada incorretamente.	Verifique a pressão aplicada, meça a alimentação dentro da faixa de 8...32 V DC e confirme no datasheet a pinagem M12 e a configuração da entrada 4...20 mA.
A leitura no controlador está instável ou não alcança o valor esperado.	Carga do circuito acima do limite admissível para a tensão de alimentação ou incompatibilidade entre saída de corrente e entrada do controlador.	Confirme que a entrada está configurada para 4...20 mA e compare a resistência total do circuito com a carga máxima especificada para a tensão usada.
Há vazamento na conexão de processo.	Rosca ou vedação incompatível, montagem incorreta ou torque fora da faixa indicada.	Despressurize o sistema e confira a correspondência da conexão G 1/4, a vedação HNBR e o torque de montagem conforme o datasheet.
O transmissor apresenta erro ou alteração de leitura após exposição térmica ou mecânica.	Condições de temperatura, choque ou vibração fora dos limites declarados, ou montagem inadequada.	Compare as condições reais com as faixas de temperatura e os dados de resistência a choques e vibrações da ficha; inspecione a montagem e valide o sinal com instrumento compatível.

DOCUMENTAÇÃO TÉCNICA

Datasheet PT5503 em português (Datasheet) Desenho em escala PT5503 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5503 e para quem ele serve?

É um transmissor eletrônico IFM para medir pressão relativa em fluidos líquidos e gasosos. A ficha indica uso em aplicações móveis e saída analógica de corrente.

O PT5503 funciona com qualquer entrada analógica?

Não necessariamente: a entrada precisa aceitar sinal de corrente 4...20 mA, e a alimentação deve estar entre 8...32 V DC. Verifique também a carga do circuito em relação à tensão aplicada.

O produto acompanha cabo ou conector M12?

A ficha informa a conexão elétrica M12, codificação A, com 2 contatos, mas não lista cabo ou conector como acessório incluso. A lista de acessórios informados para este anúncio está vazia.

Ele serve para medir pressão absoluta ou diferencial?

Não. O tipo especificado para o PT5503 é pressão relativa; para pressão absoluta ou diferencial, selecione um modelo cuja ficha declare esse tipo de medição.

Posso usar o PT5503 acima de 25 bar como faixa normal de medição?

Não. A faixa nominal de medição é 0...25 bar; o valor de resistência à pressão de 65 bar não representa uma faixa de medição operacional.

A saída está fixa em 4 mA; o que devo verificar antes de trocar o transmissor?

Verifique primeiro a pressão aplicada, a alimentação de 8...32 V DC, a pinagem conforme o datasheet e se a entrada do controlador está configurada para 4...20 mA.

A leitura oscila no controlador; o transmissor pode estar incompatível com a entrada?

Sim, se a entrada não aceitar corrente 4...20 mA ou se a carga total exceder o limite correspondente à tensão de alimentação. Confira a configuração da entrada e calcule a carga do circuito conforme o datasheet.

Como escolho entre este transmissor e outro modelo?

Escolha o PT5503 quando pressão relativa até 25 bar, sinal 4...20 mA e rosca G 1/4 externa atenderem aos requisitos. Para outra faixa, tipo de pressão, conexão ou sinal, compare esses parâmetros com a ficha do modelo alternativo.

Qual cuidado devo ter na instalação mecânica?

Confirme a correspondência da rosca G 1/4 externa e da vedação HNBR, e não exceda o torque de aperto especificado de 25...35 Nm. Consulte o datasheet para o procedimento e as instruções completas.

Como confirmo a procedência e os dados técnicos do PT5503?

O anúncio identifica o fabricante como IFM e disponibiliza o datasheet oficial do modelo PT5503. Consulte esse documento para confirmar ligação elétrica, instalação e limites operacionais.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão declarado para o transmissor. (Ref.: tipo de pressão — pressão relativa)

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir a medição ao sistema de controle. (Ref.: corrente da saída analógica — 4...20 mA)

G 1/4 externa

Conexão roscada de processo especificada para montagem em uma porta correspondente. (Ref.: conexão de processo — DIN EN ISO 1179-2)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; não substitui a verificação das condições de montagem e conexão. (Ref.: IP 67; IP 69K)

Carga máxima da saída

Resistência máxima permitida no circuito de corrente, dependente da tensão de alimentação. (Ref.: carga máxima — (Ub - 8 V) / 21,5 mA)
