Transmissor de Pressão IFM PT5500

Pré-visualizar: PT5500 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar 4-20mA

PT5500 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar 4-20mA

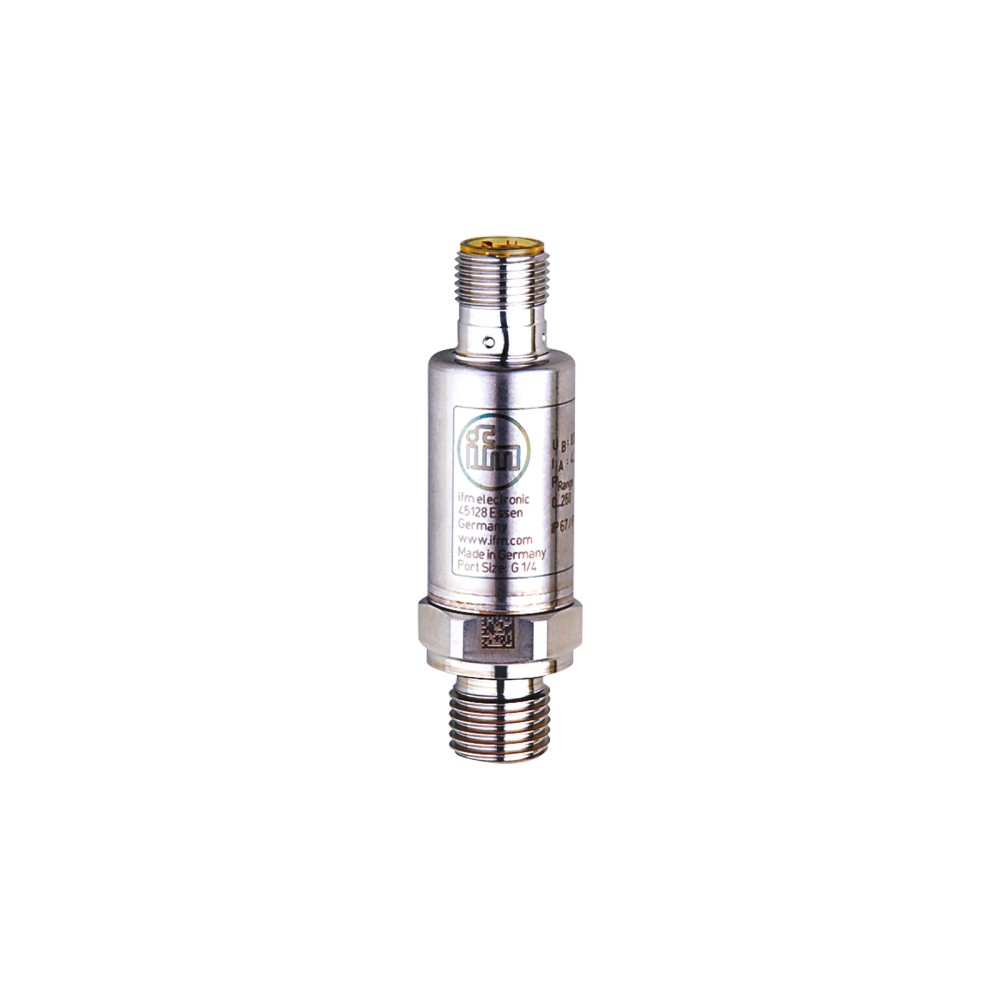

Imagem meramente ilustrativa

R$ 1.563,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5500
EAN: 4021179292634
NCM do produto: 90262090

Destaques do Produto Pressão relativa máxima da faixa...mais

Fechar menu

Saiba mais sobre: "PT5500 IFM - Transmissor de Pressão IFM Aplicações Móveis 0-400 bar 4-20mA"

Destaques do Produto

Pressão relativa máxima da faixa

400 bar

Tipo de sinal

Analógico, 4–20 mA

Rosca de processo

G 1/4 externa

Alimentação necessária

8–32 V DC

Temperatura do fluido

-40 a 125 °C

Conexão elétrica

M12, codificação A, 2 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5500 para Aplicações Móveis, 0–400 bar, saída 4–20 mA

O IFM PT5500 é um transmissor eletrônico de pressão relativa para medir fluidos líquidos e gasosos em aplicações móveis. Mede de 0 a 400 bar e fornece um sinal analógico de 4–20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8–32 V DC e proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Pressão relativa
Faixa de medição	0–400 bar; 0–5800 psi; 0–40 MPa
Sinal de saída	Analógico, 4–20 mA
Conexão de processo	G 1/4 rosca externa, DIN EN ISO 1179-2
Conexão elétrica	1 x M12, codificação A, 2 contatos
Alimentação	8–32 V DC
Temperatura do fluido	-40 a 125 °C
Grau de proteção	IP 67; IP 69K
Pressão de resistência	1000 bar
Aplicação declarada	Máquinas móveis

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, em sistemas de máquinas móveis, dentro da faixa de 0 a 400 bar.
Instalações que disponham de entrada analógica compatível com sinal de corrente 4–20 mA e alimentação de 8–32 V DC.
Processos com conexão G 1/4 externa compatível e temperatura do fluido entre -40 e 125 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de operação exceder a faixa de medição de 0–400 bar; a resistência à pressão indicada é 1000 bar e não substitui a faixa de medição.
Não selecionar para uma interface de saída diferente de 4–20 mA sem confirmar compatibilidade no sistema receptor.
Não selecionar quando a conexão de processo necessária não for compatível com G 1/4 externa, DIN EN ISO 1179-2.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão relativa em máquinas móveis, para fluidos líquidos ou gasosos, dentro da faixa especificada de 0 a 400 bar.
Pode ser considerado em circuitos hidráulicos ou pneumáticos de máquinas móveis somente quando o meio, a faixa de pressão, a temperatura, a conexão G 1/4 e a entrada elétrica atenderem aos dados do transmissor; esses exemplos são possibilidades de aplicação, não uma lista específica de homologações.
Para uso com fluidos do grupo 2, a ficha indica boas práticas de engenharia. Substâncias do grupo de fluidos 1 são indicadas como disponíveis sob encomenda.
A temperatura do fluido permitida é de -40 a 125 °C, enquanto a temperatura ambiente especificada é de -40 a 100 °C; verificar ambas no ponto de instalação.
Não interpretar a resistência à pressão de 1000 bar como faixa operacional de medição: a faixa nominal termina em 400 bar.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5500 para Aplicações Móveis, 0–400 bar, saída 4–20 mA, verifique estes pontos:

Escolha o PT5500

Quando a medição requerida for de pressão relativa de 0 a 400 bar, o fluido estiver entre -40 e 125 °C, houver alimentação de 8–32 V DC e o controlador aceitar entrada analógica 4–20 mA. A instalação também deve aceitar conexão G 1/4 externa.

Avalie outra faixa ou interface

Procure outra especificação se a faixa de medição necessária ultrapassar 400 bar, se a saída exigida não for 4–20 mA ou se a conexão de processo requerida não corresponder a G 1/4 externa. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão eletrônico IFM PT5500	Modelo e tipo de produto informados na ficha.
Tipo de pressão	Pressão relativa	Referência da medição indicada pelo fabricante.
Aplicação	Aplicações móveis; máquinas móveis	Aplicação declarada na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios indicados para medição.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para a diretiva de equipamentos sob pressão.

Faixa de medição e pressão
Alcance de medição	0–400 bar; 0–5800 psi; 0–40 MPa	Faixa nominal de medição.
Resistência à pressão	1000 bar; 14500 psi; 100 MPa	Resistência especificada; não representa a faixa de medição.
Pressão mínima de ruptura	1700 bar; 24655 psi; 170 MPa	Valor de pressão de ruptura informado na ficha.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência a vácuo indicado.
Aviso da resistência à pressão	Estático	A condição de resistência à pressão está especificada como estática.
Ciclos de pressão mínimos	60 milhões a 1,2 vezes a pressão nominal	Condição de referência indicada para ciclos de pressão.
Proteção contra sobrecarga	Sim	Recurso declarado; não altera a faixa nominal de medição.

Dados elétricos
Tensão de operação	8–32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe de proteção declarada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Carga máxima da saída	(Ub - 8 V) / 21,5 mA; a 8 V = 0 Ω; a 12 V = 200 Ω máx.; a 24 V = 750 Ω máx.	Carga admissível indicada em função da tensão de operação.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas informado.
Tipo de saída	Corrente analógica 4–20 mA	Interface de sinal especificada.
Tempo de resposta de passo	2 ms	Tempo de resposta da saída analógica informado.

Precisão e desvios
Repetibilidade	< ±0,05% nas variações de temperatura < 10 K	Valor e condição de temperatura indicados.
Desvio de linearidade	< ±0,25% BFSL; < ±0,5% LS	Referências de linearidade declaradas.
Desvio de histerese	< ±0,2%	Desvio de histerese informado.
Desvio de características	< ±0,8%	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Coeficiente de temperatura da amplitude	< ±0,1% entre 0 e 80 °C; < ±0,2% entre -40 e 0 °C e entre 80 e 125 °C	Limites por faixa de temperatura indicados.
Coeficiente de temperatura do ponto zero	< ±0,1% entre 0 e 80 °C; < ±0,2% entre -40 e 0 °C e entre 80 e 125 °C	Limites por faixa de temperatura indicados.
Estabilidade ao longo do tempo	< ±0,1% por 6 meses	Período de referência especificado.

Condições ambientais
Temperatura ambiente	-40 a 100 °C	Faixa de temperatura ambiente indicada.
Temperatura do fluido	-40 a 125 °C	Faixa de temperatura do meio em contato.
Temperatura de armazenamento	-40 a 100 °C	Limites para armazenamento.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; a instalação deve respeitar as condições de montagem e conexão.
Resistência a choques	DIN EN 60068-2-27; 500 g, 1 ms	Norma e condição de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10–2000 Hz	Norma e faixa de ensaio informadas.
Compatibilidade eletromagnética	UN ECE R10, rev. 5 (Conforme E1); ISO 11452-2 (100 V/m); DIN EN 61326-1	Normas e condição de ensaio informadas na ficha.

Conexões e montagem
Conexão de processo	G 1/4 rosca externa, DIN EN ISO 1179-2	Interface mecânica de processo especificada.
Vedação da conexão de processo	HNBR, DIN EN ISO 1179-2	Material e referência da vedação informados.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Tipo de conexão e contatos conforme a ficha; pinagem não informada nos dados disponíveis.
Torque máximo de aperto	25–35 Nm, torque recomendado	Valor depende da lubrificação, vedação e nível de pressão.
Elemento de estrangulamento disponível	Sim	Disponibilidade indicada na ficha; não há detalhe de configuração.

Materiais e construção
Materiais informados	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais listados para o produto; a ficha não detalha a distribuição de cada material por componente.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material de contato com o meio indicado.
Invólucro	Cilíndrico	Forma do invólucro informada.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões indicadas na ficha.
Peso	59 g	Peso informado no conjunto de dados do produto.

Dados complementares
Retardo de prontidão	< 0,1 s	Tempo de prontidão indicado.
Aprovação UL	Número de arquivo E174189; número de aprovação J073	Identificadores informados na ficha.
MTTF	704 anos	Valor informado no conjunto de dados; interpretar conforme as condições e definições do fabricante.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
GTIN	4021179292634	Identificador comercial do produto.
NCM	9026.20.90	Classificação informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4–20 mA; não há protocolo digital especificado na ficha.

• Compatível eletricamente com sistema receptor que aceite sinal analógico 4–20 mA e respeite as condições de carga e alimentação indicadas.

Conexões

Elétrica 1 conexão M12, codificação A, 2 contatos. Alimentação de 8–32 V DC e saída analógica de corrente 4–20 mA. A ficha não fornece a atribuição dos pinos; consultar o datasheet antes da ligação. Carga máxima indicada: (Ub - 8 V) / 21,5 mA; a 8 V = 0 Ω, a 12 V = 200 Ω máx. e a 24 V = 750 Ω máx.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com vedação HNBR. A compatibilidade mecânica depende da conexão correspondente no ponto de medição.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de pressão relativa dentro de 0–400 bar, com entrada analógica 4–20 mA e alimentação de 8–32 V DC	✓	Faixa, saída e alimentação correspondem aos dados especificados para o PT5500.
Montagem em ponto de processo com conexão compatível com G 1/4 externa conforme DIN EN ISO 1179-2	✓	A conexão de processo especificada é G 1/4 externa, com vedação HNBR.
Controlador com entrada exclusivamente digital ou que não aceite sinal 4–20 mA	✗	A ficha especifica saída analógica de corrente 4–20 mA e não informa protocolo digital.
Processo que exige faixa de medição acima de 400 bar	✗	A faixa de medição termina em 400 bar; a resistência à pressão de 1000 bar não amplia a faixa de medição.
Conexão de processo diferente de G 1/4 externa	✗	A conexão especificada pode não ser mecanicamente compatível; a ficha não indica adaptadores.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5500 para Aplicações Móveis, 0–400 bar, saída 4–20 mA

Confirme que a pressão relativa prevista está dentro da faixa de medição e que o fluido e as temperaturas atendem à ficha técnica.
Verifique a compatibilidade mecânica da conexão G 1/4 externa com a conexão de processo e a vedação HNBR especificada.
Monte o transmissor respeitando o torque recomendado de 25–35 Nm; o valor depende de lubrificação, vedação e nível de pressão.
Conecte a interface elétrica M12 codificação A, 2 contatos, usando a pinagem oficial do datasheet; não deduza a atribuição dos contatos.
Forneça alimentação de 8–32 V DC e confirme que a carga do circuito receptor respeita o limite correspondente à tensão de operação.
Com o sistema energizado, valide a leitura da saída 4–20 mA no equipamento receptor e verifique vedação, conexão e condições ambientais antes da operação.

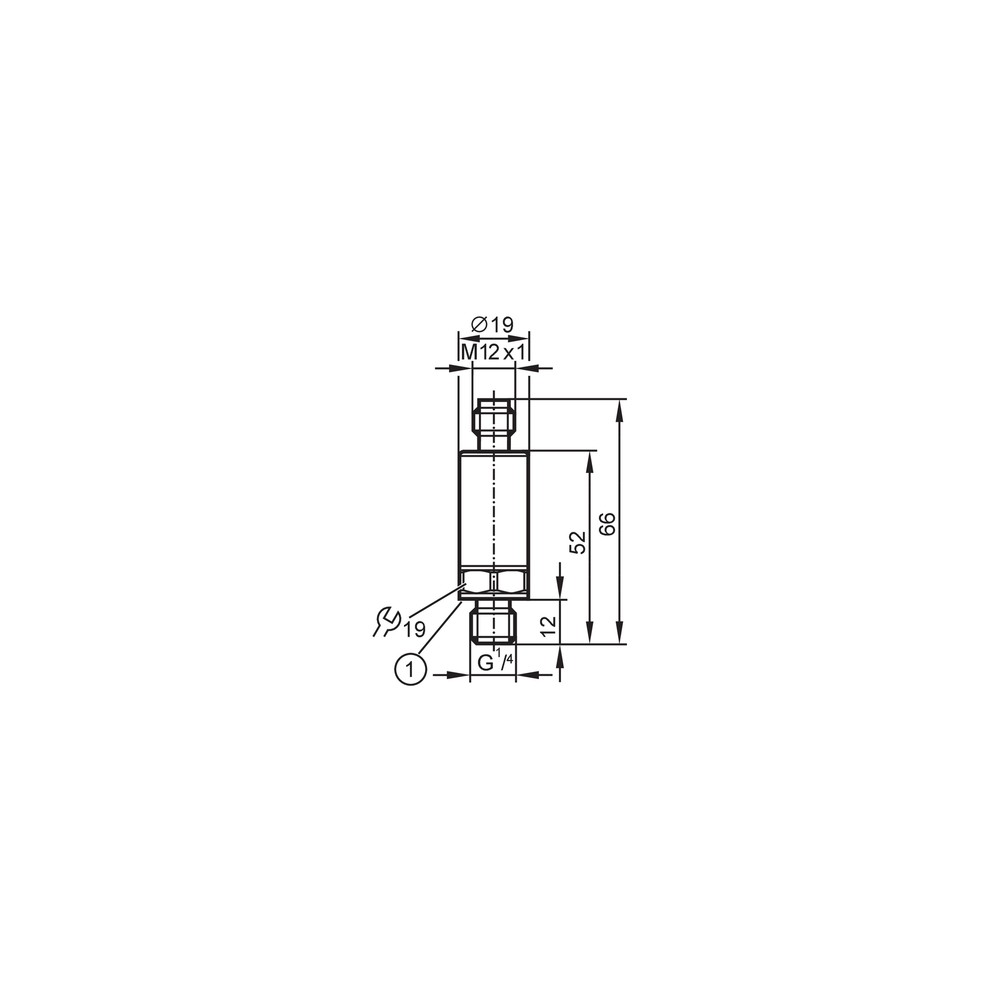

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura do controlador permanece em zero ou fora da escala.	Ausência de alimentação, circuito aberto ou entrada do controlador incompatível com a saída de corrente.	Meça a alimentação nos terminais conforme o esquema oficial e verifique se o receptor aceita 4–20 mA e se a carga está dentro do limite para a tensão aplicada.
A leitura fica instável ou muda com a operação da máquina.	Conexão elétrica frouxa, interferência na instalação ou carga do circuito fora do limite especificado.	Inspecione o conector M12 e a fiação; confira alimentação, carga e aterramento conforme o projeto e compare a instalação com o datasheet.
Há vazamento no ponto de montagem.	Conexão G 1/4 incompatível, vedação HNBR ausente ou danificada, ou aperto inadequado.	Despressurize o sistema e confira a rosca, a condição da vedação e o torque recomendado, considerando lubrificação e nível de pressão.
A saída não acompanha a pressão aplicada ou apresenta desvio persistente.	Pressão fora da faixa nominal, condição de processo inadequada ou problema na instalação/sistema de medição.	Compare a pressão com a faixa de 0–400 bar, verifique o meio e a temperatura e confirme o sinal de corrente diretamente no circuito antes de substituir o transmissor.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PT5500 em português (Datasheet) Desenho em escala PT5500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5500 e para que tipo de sistema ele serve?

É um transmissor eletrônico de pressão relativa destinado a aplicações móveis. Mede fluidos líquidos e gasosos e fornece saída analógica de corrente.

Que faixa, sinal e conexão de processo devo conferir antes de comprar?

A faixa é de 0 a 400 bar, a saída é 4–20 mA e a conexão de processo é G 1/4 externa conforme DIN EN ISO 1179-2.

Ele acompanha cabo, conector ou adaptador?

A ficha informa uma peça por embalagem, mas não relaciona cabo, conector avulso ou adaptador como acessórios incluídos. Confirme o conteúdo da embalagem com o fornecedor.

Posso usar o PT5500 para medir acima de 400 bar?

Não como faixa de medição: o alcance nominal termina em 400 bar. A resistência à pressão indicada de 1000 bar não deve ser usada como faixa operacional.

Ele serve para um controlador que aceita somente sinal digital?

A ficha especifica saída analógica 4–20 mA e não informa protocolo digital. Portanto, a interface do controlador deve aceitar sinal de corrente 4–20 mA.

O sinal está em zero: o que verifico antes de trocar o transmissor?

Verifique primeiro a alimentação de 8–32 V DC, a continuidade do circuito e a compatibilidade da entrada com 4–20 mA. Confira também a carga máxima admissível para a tensão usada.

A leitura oscila; como faço um diagnóstico inicial?

Inspecione o conector M12 e as ligações, depois confira a alimentação e a carga do circuito. A ficha não aponta uma causa única para oscilação, então valide também as condições do sistema receptor.

Devo escolher este modelo ou um transmissor com outra faixa?

Escolha o PT5500 quando a medição exigida couber em 0–400 bar e o sistema aceitar 4–20 mA. Se a pressão necessária ultrapassar essa faixa ou a interface for diferente, procure uma especificação compatível; a ficha não indica um modelo alternativo.

Que cuidado devo ter ao montar a conexão de processo?

Confirme a compatibilidade da rosca G 1/4 externa e da vedação HNBR, e respeite o torque recomendado de 25–35 Nm. Esse valor depende da lubrificação, da vedação e do nível de pressão.

Como confirmo a pinagem elétrica correta?

Consulte o esquema elétrico no datasheet oficial antes de ligar o conector M12. Os dados disponíveis identificam codificação A e 2 contatos, mas não detalham a atribuição dos pinos.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência.

Sinal 4–20 mA

Saída analógica de corrente especificada para transmitir a medição ao sistema receptor.

G 1/4 externa

Conexão de processo roscada externa indicada para a montagem mecânica do transmissor.

IP 67 / IP 69K

Graus de proteção do invólucro declarados pelo fabricante; a adequação depende da montagem e das condições de conexão.

BFSL / LS

Referências usadas na ficha para expressar o desvio de linearidade do transmissor.
