Transmissor de Pressão IFM PT5494 -1 a 10 bar

Pré-visualizar: PT5494 IFM - Transmissor de Pressão IFM Medição Industrial -1 a 10 bar 4-20mA

PT5494 IFM - Transmissor de Pressão IFM Medição Industrial -1 a 10 bar 4-20mA

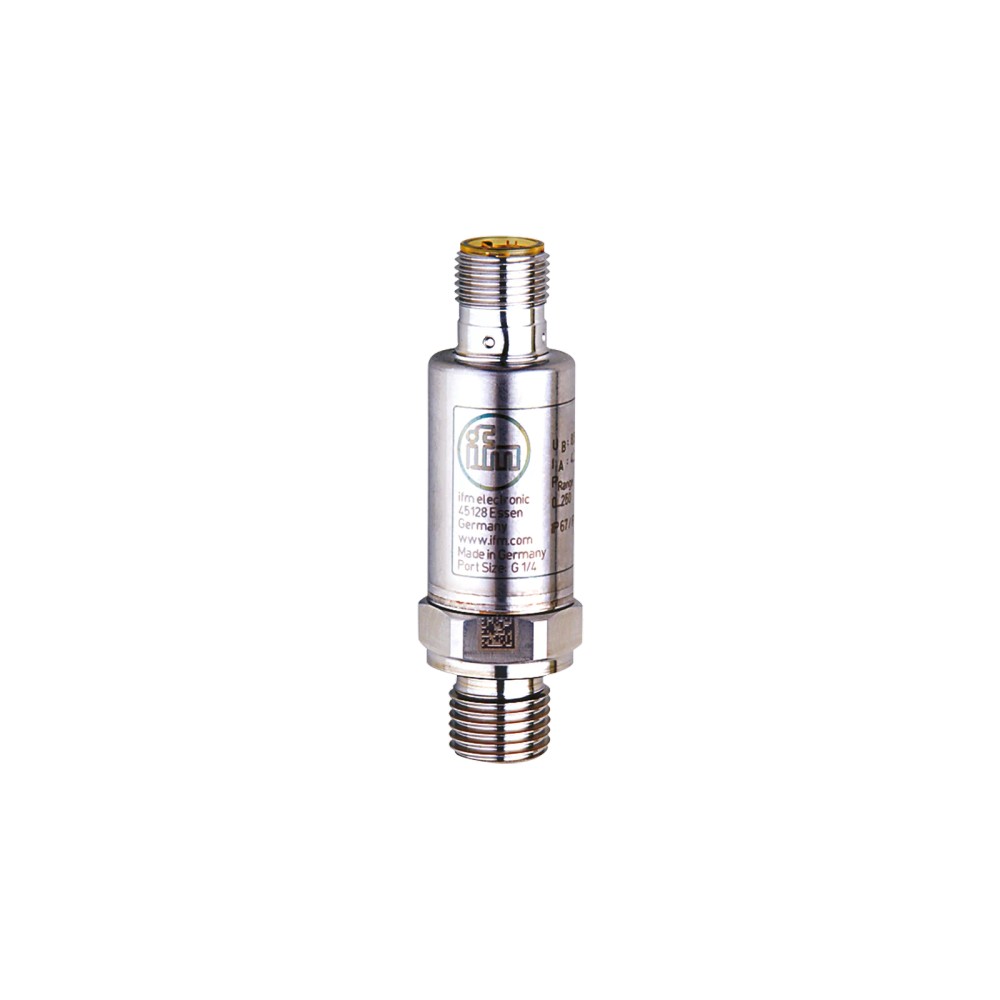

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5494
EAN: 4021179292627
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PT5494 IFM - Transmissor de Pressão IFM Medição Industrial -1 a 10 bar 4-20mA"

Destaques do Produto

Faixa de medição

-1 a 10 bar

Tipo de pressão

Relativa e vácuo

Sinal de saída

4 a 20 mA analógico

Conexão de processo

G 1/4 rosca externa

Conexão elétrica

M12, codificação A, 2 contatos

Alimentação

8,5 a 36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5494, -1 a 10 bar, saída analógica 4–20 mA

O IFM PT5494 é um transmissor eletrônico para medir pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. Sua faixa de medição é de -1 a 10 bar e o sinal de saída é analógico, de 4 a 20 mA. Possui conexão de processo G 1/4 externa, conexão elétrica M12 e grau de proteção IP 67 / IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor eletrônico de pressão
Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Saída	Analógica, 4 a 20 mA
Conexão de processo	G 1/4 rosca externa
Conexão elétrica	M12, codificação A, 2 contatos
Alimentação	8,5 a 36 V DC
Temperatura de operação	-40 a 90 °C
Grau de proteção	IP 67 / IP 69K
Dimensões e peso	Ø 19 mm × 66 mm; 59 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que exigem medição de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar.
Sistemas com fluidos líquidos ou gasosos, respeitando a faixa de temperatura do fluido de -40 a 90 °C e os materiais em contato indicados na ficha.
Instalações com entrada analógica compatível com sinal de 4 a 20 mA e alimentação de 8,5 a 36 V DC.

⚠ Considere outro se precisa de:

Aplicações cuja pressão normal de medição fique fora da faixa de -1 a 10 bar.
Sistemas que exijam saída diferente de 4 a 20 mA ou alimentação fora de 8,5 a 36 V DC.
Aplicações com temperatura do fluido fora de -40 a 90 °C ou conexão de processo incompatível com G 1/4 externa.

APLICAÇÕES E USO

Uso indicado: medição industrial de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de -1 a 10 bar.
A operação com fluidos deve respeitar a faixa de temperatura de -40 a 90 °C e o material em contato com o fluido indicado como 1.4542 (17-4 PH / 630).
Possibilidade de aplicação: integração a sistemas de controle com entrada analógica de 4 a 20 mA, desde que alimentação e carga estejam dentro dos limites do transmissor e do equipamento receptor.
A ficha não identifica processos, setores industriais específicos ou compatibilidade química com fluidos particulares; confirme esses requisitos com o fabricante antes da seleção.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5494, -1 a 10 bar, saída analógica 4–20 mA, verifique estes pontos:

Escolha o PT5494 quando

A aplicação exigir medição de pressão relativa ou vácuo na faixa de -1 a 10 bar, sinal analógico de 4 a 20 mA, alimentação de 8,5 a 36 V DC e conexão G 1/4 externa.

Avalie outra especificação quando

A pressão de operação necessária estiver fora da faixa do PT5494, ou quando a instalação exigir outra conexão de processo, outro sinal de saída, alimentação diferente ou temperatura do fluido fora do intervalo especificado. Compare os requisitos com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico	Identificação do dispositivo.
Modelo	PT5494	Código do produto IFM.
Designação do modelo	PT-010-SEG14-A-ZVG/US/ /W	Designação informada no conjunto de dados do produto.
Aplicação	Aplicações industriais	Descrição geral de aplicação; validar os requisitos específicos do processo.
Fluidos	Fluidos líquidos e gasosos	Aplicação indicada no conjunto de dados; respeitar os materiais em contato e limites operacionais.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão informados para o modelo.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Classificação e condição de uso conforme os dados do produto.

Faixa de medição e pressão
Faixa de medição	-1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa	Faixa nominal de medição informada pelo fabricante.
Resistência à pressão	25 bar / 360 psi / 2,5 MPa	Valor de resistência à pressão informado na ficha.
Pressão mínima de ruptura	300 bar / 4350 psi / 30 MPa	Valor mínimo de pressão de ruptura informado para o produto; não é faixa normal de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência a vácuo informado na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado no conjunto de dados do produto.

Dados elétricos
Tensão de operação	8,5 a 36 V DC	Intervalo de alimentação especificado.
Classe de isolamento	Classe III	Classificação elétrica indicada na ficha.
Resistência mínima de isolamento	100 MΩ (500 V DC)	Valor informado para a condição de ensaio indicada.
Proteção contra curto-circuito	Sim	Proteção indicada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada no conjunto de dados do produto.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas informadas para imunidade e emissão eletromagnéticas.

Saídas e carga
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4 a 20 mA	Tipo e faixa do sinal de saída.
Carga máxima	(Ub – 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máx. 160 Ω; a 24 V: máx. 720 Ω	A carga permitida varia conforme a tensão de alimentação; verificar antes de conectar a entrada do sistema.

Precisão e desvios
Desvio de características	< ±0,5 % do intervalo	Valor informado incluindo desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Desvio de linearidade	< ±0,1 (BFSL) / < ±0,2 (LS)	Valores de linearidade segundo os métodos BFSL e LS indicados na ficha.
Desvio de histerese	< ±0,2 % do intervalo	Valor de histerese informado pelo fabricante.
Repetibilidade	< ±0,05 % do intervalo	Aplicável nas variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,1 % do intervalo por 6 meses	Período de referência indicado na ficha.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1 (-25 a 90 °C) / < 0,2 (-40 a -25 °C) [% do intervalo / 10 K]	Coeficientes especificados por intervalo de temperatura.

Tempos de reação
Retardo de prontidão	< 0,1 s	Tempo informado até a prontidão do dispositivo.
Tempo de resposta de passo da saída analógica	1 ms	Tempo de resposta especificado para a saída analógica.

Conexões e instalação mecânica
Conexão de processo	G 1/4 rosca externa (DIN EN ISO 1179-2)	Conexão mecânica de processo especificada.
Vedação da conexão de processo	FKM (DIN EN ISO 1179-2)	Material e referência normativa informados para a vedação.
Conexão elétrica	1 × M12; codificação A; 2 contatos	Tipo de conexão e número de contatos informados.
Torque recomendado	25 a 35 Nm	O valor depende da lubrificação, vedação e nível de pressão.
Elemento de estrangulamento disponível	Não (instalação posterior)	A ficha informa que não está disponível como instalação posterior.

Materiais e construção
Invólucro	Cilíndrico	Formato construtivo indicado.
Materiais	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais informados para o produto; consultar o datasheet para identificar a aplicação de cada material.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para a parte em contato com o fluido.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões físicas informadas no conjunto de dados.
Peso	59 g	Peso informado para o produto.

Condições ambientais e resistência
Temperatura de operação	-40 a 90 °C	Intervalo de operação informado.
Temperatura do fluido	-40 a 90 °C	Intervalo especificado para o fluido.
Temperatura de armazenamento	-40 a 100 °C	Intervalo permitido para armazenamento.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados para o produto.
Resistência a choques	DIN EN 60068-2-27 (50 g, 11 ms)	Ensaio e condição informados na ficha.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 10 a 2000 Hz)	Ensaio e faixa de frequência informados.
Ciclos de pressão mínimos	60 milhões a 1,2 × pressão nominal	Condição de pressão indicada para o número de ciclos informado.

Certificações e conformidade
Certificações	cULus Listed; DNV; UKCA; CE; UL J027	Certificações e identificações declaradas nos dados do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA; compatível com entradas analógicas que aceitem esse tipo de sinal e respeitem os limites elétricos do transmissor.

• Não há protocolo de comunicação digital indicado na ficha técnica fornecida.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8,5 a 36 V DC; saída analógica de 4 a 20 mA. Verifique no datasheet o esquema de ligação e a carga permitida para a tensão utilizada.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2; vedação da conexão do processo em FKM. A compatibilidade mecânica depende da rosca e da vedação correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica configurada para sinal de corrente 4 a 20 mA, com alimentação dentro de 8,5 a 36 V DC e carga dentro do limite aplicável.	✓	Corresponde ao tipo de saída e ao intervalo de alimentação especificados; a carga máxima depende da tensão de alimentação.
Sistema de aquisição que aceita somente sinal de tensão ou protocolo digital, sem entrada de 4 a 20 mA.	✗	A saída informada para este produto é analógica de corrente, 4 a 20 mA; outro tipo de interface não está indicado.
Ponto de medição com conexão roscada compatível com G 1/4 externa e vedação adequada à conexão especificada.	✓	A conexão de processo do transmissor é G 1/4 externa, com vedação FKM conforme DIN EN ISO 1179-2.
Instalação que exige conexão de processo diferente de G 1/4 externa, sem adaptador ou mudança mecânica validada.	✗	A conexão do produto não corresponde diretamente à conexão exigida; a compatibilidade não pode ser confirmada sem validar uma adaptação.
Medição de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar, com fluido e temperatura dentro dos dados especificados.	✓	O tipo de pressão e a faixa de medição correspondem ao uso indicado na ficha.
Medição cuja pressão necessária excede a faixa de medição de -1 a 10 bar.	✗	A condição está fora da faixa de medição especificada para o PT5494.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5494, -1 a 10 bar, saída analógica 4–20 mA

Confirme que a faixa de pressão do processo está dentro de -1 a 10 bar e que o tipo de medição requerido é pressão relativa ou vácuo.
Verifique a compatibilidade mecânica da tomada com a rosca externa G 1/4 e a vedação FKM especificada.
Instale o transmissor observando o torque recomendado de 25 a 35 Nm; a ficha informa que o valor depende de lubrificação, vedação e nível de pressão.
Conecte a alimentação de 8,5 a 36 V DC e a entrada analógica de 4 a 20 mA conforme o esquema oficial do fabricante para o conector M12.
Confirme que a carga do circuito está dentro do limite aplicável à tensão de alimentação.
Após a instalação, verifique o sinal medido e inspecione a conexão de processo e elétrica antes de colocar o sistema em operação.

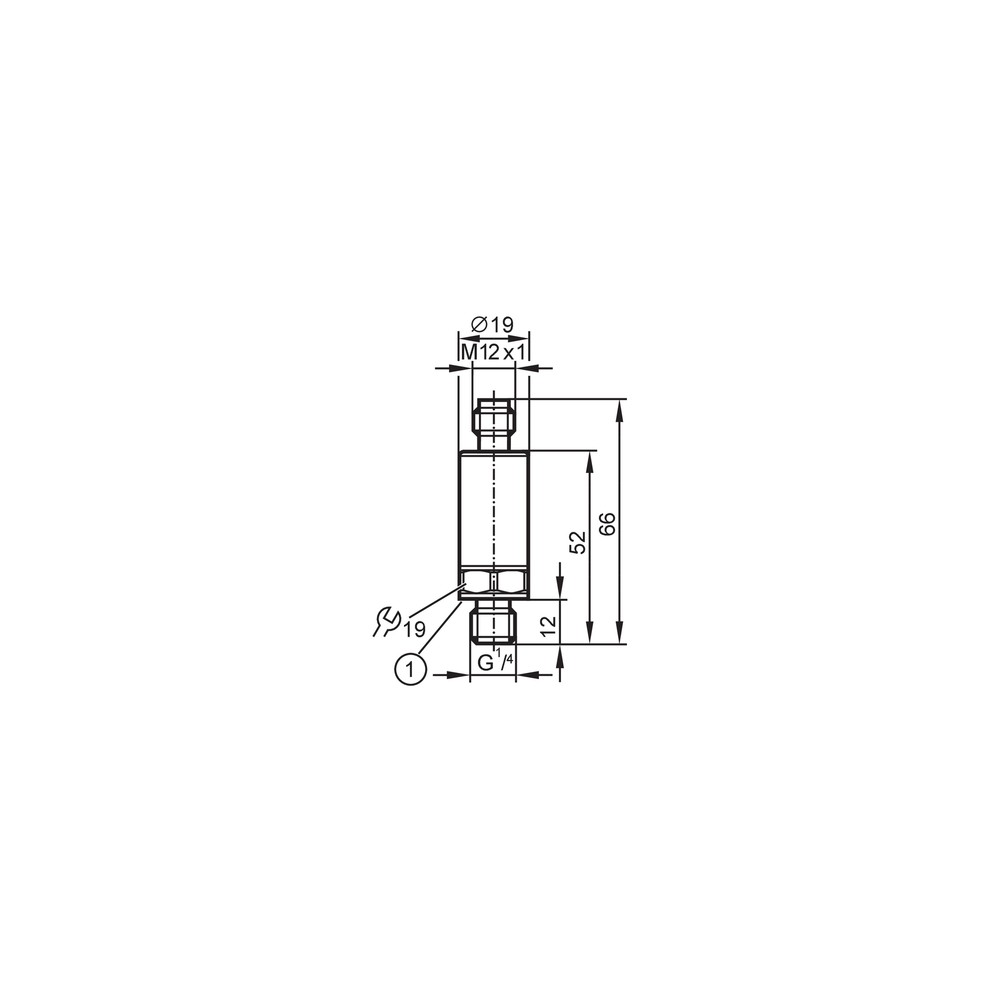

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica permanece em zero ou não acompanha a pressão.	Alimentação ausente ou fora do intervalo especificado, ligação incorreta ou entrada do sistema incompatível com sinal de corrente.	Meça a alimentação nos terminais e confira a ligação pelo datasheet; confirme que a entrada do sistema recebe 4 a 20 mA.
O sinal apresenta erro ou instabilidade quando conectado ao sistema de controle.	Carga do circuito superior ao limite permitido para a tensão de alimentação.	Verifique a tensão de alimentação e compare a carga total da entrada e do circuito com os limites de carga indicados na ficha.
Há vazamento na conexão de processo.	Rosca ou vedação incompatível, montagem inadequada ou torque fora da condição recomendada.	Confirme a rosca G 1/4, a vedação FKM e o torque recomendado de 25 a 35 Nm, considerando as condições de montagem.
O sinal não corresponde à condição de processo esperada.	Pressão fora da faixa de medição, condição de vácuo ou pressão não considerada na interpretação do sinal, ou problema no circuito de leitura.	Compare a pressão real com a faixa de -1 a 10 bar e verifique separadamente a alimentação, a saída de corrente e a entrada do sistema.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT5494 (PT-BR) (Datasheet) Desenho em escala PT5494 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5494 e para que tipo de sistema ele serve?

É um transmissor eletrônico IFM para medir pressão relativa e vácuo em aplicações industriais. A ficha indica uso com fluidos líquidos e gasosos, com saída analógica de 4 a 20 mA.

Quais conexões e alimentação preciso prever?

O processo usa rosca externa G 1/4, e a conexão elétrica é M12, codificação A, com 2 contatos. A alimentação especificada é de 8,5 a 36 V DC.

O produto é fornecido com cabos ou outros acessórios?

Não há acessórios informados na ficha fornecida. Confirme com o fornecedor quais itens acompanham a unidade comercializada.

Este transmissor serve para medir pressões acima de 10 bar?

A faixa de medição informada é de -1 a 10 bar, portanto medições acima desse intervalo estão fora da faixa especificada. A resistência à pressão não deve ser confundida com a faixa de medição.

Posso usar o PT5494 em uma instalação que exige saída de tensão ou comunicação digital?

A ficha informa saída analógica de corrente de 4 a 20 mA e não especifica protocolo digital nem saída de tensão. Para essas interfaces, selecione um modelo cuja ficha declare a saída exigida.

O sinal não muda quando a pressão varia; o que devo verificar antes de trocar o transmissor?

Verifique primeiro a alimentação, a ligação elétrica e se a entrada do controlador aceita 4 a 20 mA. Confirme também que a pressão está dentro da faixa de medição.

A leitura está instável ou diferente do esperado; o que pode estar acontecendo?

Uma causa possível é carga elétrica acima do limite permitido para a tensão de alimentação. Confira tensão, carga do circuito e configuração da entrada analógica antes de substituir o sensor.

Como escolher entre o PT5494 e outro transmissor de pressão?

Escolha o PT5494 quando os requisitos forem faixa de -1 a 10 bar, saída de 4 a 20 mA e conexão G 1/4 externa. Se outro modelo for considerado, compare faixa, saída, alimentação, conexão e temperatura de operação com os requisitos do processo.

Que cuidado devo ter ao instalar a conexão de processo?

Confirme a rosca G 1/4 e a vedação FKM, e considere o torque recomendado de 25 a 35 Nm. A ficha ressalta que o torque depende da lubrificação, da vedação e do nível de pressão.

Como confirmo o esquema elétrico do conector M12?

Consulte o datasheet oficial do PT5494 antes de fazer a ligação. A ficha fornecida informa M12, codificação A e 2 contatos, mas o esquema de ligação deve ser conferido no documento do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; é um dos tipos de pressão indicados para o transmissor. (Ref.: tipo de pressão)

Sinal de 4 a 20 mA

Saída analógica de corrente usada para transmitir a medição ao sistema receptor. (Ref.: corrente da saída analógica, 4 a 20 mA)

Carga máxima

Limite de carga elétrica que pode ser conectada à saída, dependente da tensão de alimentação. (Ref.: carga máxima)

G 1/4

Especificação da rosca externa de processo do transmissor. (Ref.: DIN EN ISO 1179-2)

IP 69K

Grau de proteção declarado para o produto; deve ser considerado conforme as condições de instalação especificadas pelo fabricante. (Ref.: grau de proteção IP 67 / IP 69K)
