Transmissor de Pressão ifm PT5443

Pré-visualizar: PT5443 IFM - Transmissor de Pressão ifm Aplicações Industriais 0-40 bar 4-20mA G 1/4

PT5443 IFM - Transmissor de Pressão ifm Aplicações Industriais 0-40 bar 4-20mA G 1/4

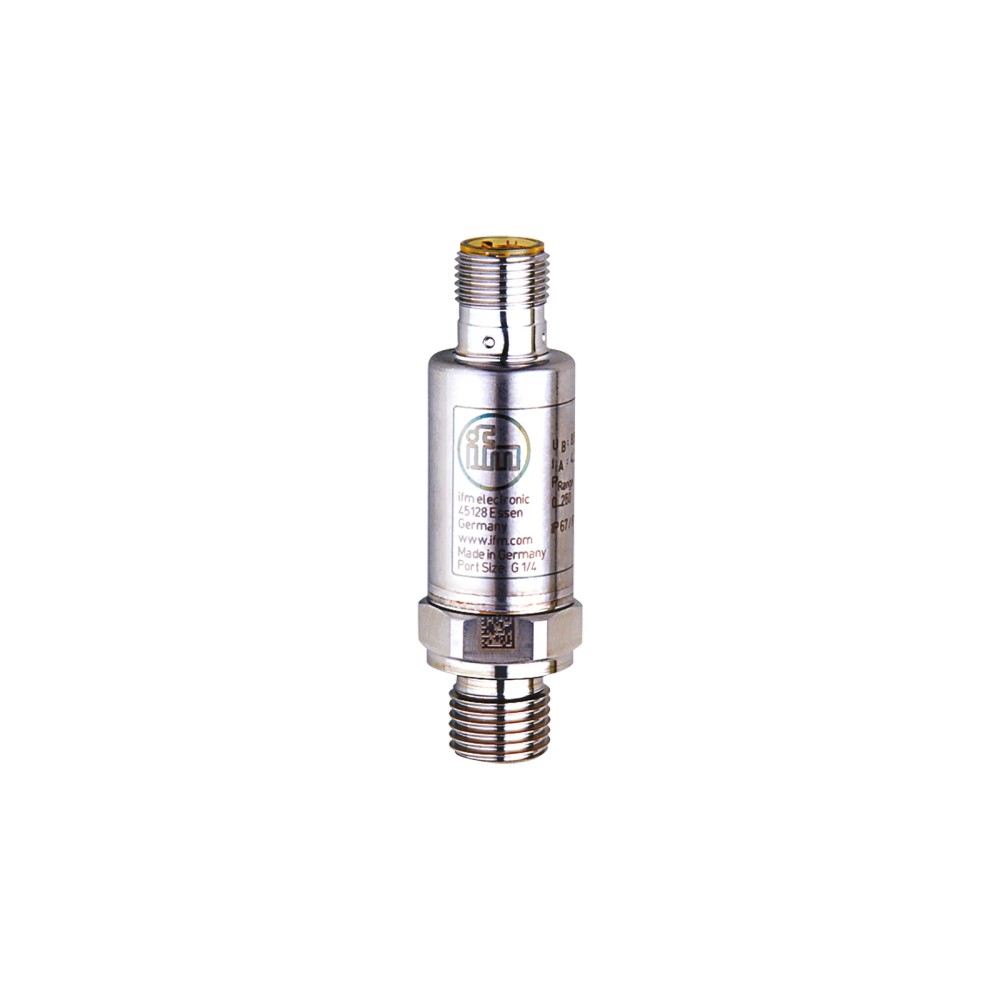

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5443
EAN: 4021179275965
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PT5443 IFM - Transmissor de Pressão ifm Aplicações Industriais 0-40 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de pressão

0...40 bar

Tipo de pressão

Relativa

Saída

4...20 mA

Conexão de processo

G 1/4 rosca externa

Alimentação

8,5...36 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PT5443, 0...40 bar, saída 4...20 mA, conexão G 1/4

O PT5443 é um transmissor eletrônico para medir pressão relativa em aplicações industriais. Converte a pressão na faixa de 0...40 bar em sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 rosca externa e proteção IP 67/IP 69K. Opera com alimentação de 8,5...36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Relativa
Faixa de medição	0...40 bar; 0...580 psi; 0...4 MPa
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	G 1/4 rosca externa
Alimentação	8,5...36 V DC
Conexão elétrica	M12, codificação A, 2 contatos
Temperatura de operação	-40...90 °C
Grau de proteção	IP 67; IP 69K
Dimensões	Ø 19 mm × 66 mm
Peso	59 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, respeitando a faixa de 0...40 bar e as condições de operação especificadas.
Sistemas industriais que aceitem sinal analógico de corrente 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo G 1/4 rosca externa.
Instalações cuja temperatura ambiente e do fluido estejam entre -40...90 °C e que exijam proteção IP 67/IP 69K.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 40 bar como faixa normal de medição; a ficha não indica essa faixa para o PT5443.
Sistemas que não aceitem sinal analógico 4...20 mA, alimentação dentro de 8,5...36 V DC ou conexão de processo G 1/4 rosca externa.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa nominal e das condições ambientais especificadas.
Possibilidade de integração: sistemas industriais com entrada analógica 4...20 mA, desde que alimentação, carga da saída e requisitos do receptor sejam compatíveis; validar os detalhes elétricos no datasheet.
A conexão mecânica é aplicável a interfaces G 1/4 rosca correspondente. Verificar compatibilidade da contraparte e procedimento de vedação antes da instalação.
Não interpretar a resistência estática à pressão ou a pressão mínima de ruptura como faixa contínua de medição.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PT5443, 0...40 bar, saída 4...20 mA, conexão G 1/4, verifique estes pontos:

Escolha o PT5443 quando

A variável for pressão relativa até 40 bar, a entrada do sistema aceitar sinal 4...20 mA e a instalação utilizar conexão de processo G 1/4 rosca externa.

Procure outra configuração quando

A faixa requerida ultrapassar 40 bar, o sistema precisar de outro tipo de pressão ou sinal, ou a conexão de processo não corresponder a G 1/4. Confirme também alimentação e condições térmicas antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão	Identificação do equipamento.
Modelo	PT5443	Referência do produto.
Aplicação indicada	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de meio informados na ficha.
Tipo de pressão	Pressão relativa	Referência de medição do sensor.

Faixa de medição e pressão
Alcance de medição	0...40 bar / 0...580 psi / 0...4 MPa	Faixa nominal de medição.
Resistência à pressão estática	100 bar / 1450 psi / 10 MPa	Limite de resistência informado para condição estática; não é a faixa nominal de medição.
Pressão mínima de ruptura	800 bar / 11600 psi / 80 MPa	Valor de pressão de ruptura indicado na ficha; não representa condição normal de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo indicado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; observar os limites especificados pelo fabricante.
Ciclos de pressão mínimos	60 milhões a 1,2 da pressão nominal	Condição de ensaio indicada pelo fabricante.

Dados elétricos
Tensão de operação	8,5...36 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Carga máxima da saída	(Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0 Ω; a 12 V = máx. 160 Ω; a 24 V = máx. 720 Ω	A carga permitida depende da tensão de alimentação Ub.

Saída analógica
Tipo de sinal	Analógico	Tipo de saída indicado na ficha.
Corrente da saída analógica	4...20 mA	Faixa do sinal de saída.
Quantidade de saídas analógicas	1	Número de saídas informado.

Precisão e desvios
Desvio de características	< ±0,5 %	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Desvio de linearidade	< ±0,1 % BFSL / < ±0,2 % LS	Valores indicados para os métodos BFSL e LS.
Desvio de histerese	< ±0,2 %	Desvio especificado na ficha.
Repetibilidade	< ±0,05 %	Aplicável para variações de temperatura inferiores a 10 K.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1 % entre -25...90 °C; < 0,2 % entre -40...-25 °C	Valores dependentes da faixa de temperatura.
Estabilidade ao longo do tempo	< ±0,1 % por 6 meses	Período de referência indicado pelo fabricante.

Tempos de resposta
Retardo de prontidão	< 0,1 s	Tempo indicado para prontidão do dispositivo.
Tempo de resposta de passo da saída analógica	1 ms	Resposta indicada para a saída analógica.

Conexões e interfaces
Conexão de processo	G 1/4 rosca externa, DIN EN ISO 1179-2	Interface mecânica para o processo.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência informados para a vedação.
Conexão elétrica	1 × M12; codificação A; 2 contatos	Interface elétrica indicada na ficha.
Protocolo de comunicação	Não especificado; saída analógica 4...20 mA	A ficha não declara protocolo digital.

Condições ambientais e proteção
Temperatura ambiente	-40...90 °C	Limites de temperatura ambiente.
Temperatura do fluido	-40...90 °C	Limites de temperatura do meio.
Temperatura de armazenamento	-40...100 °C	Faixa permitida para armazenamento indicada.
Grau de proteção	IP 67; IP 69K	Graus de proteção informados pelo fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição indicados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio e condição indicados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC informadas no cadastro do produto.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato informado na ficha.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões externas indicadas.
Peso	59 g	Peso indicado no cadastro do produto.
Materiais de construção	1.4542 (17-4 PH/630), 1.4404 (aço inoxidável/316L), PEI	Materiais informados para o produto; os materiais em contato com o fluido são especificados separadamente.
Material em contato com o fluido	1.4542 (17-4 PH/630)	Material de contato com o meio indicado na ficha.
Torque máximo de aperto	25...35 Nm	Faixa de torque especificada para a conexão.

Conformidade e vida útil
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de uso declarada na ficha.
Certificado UL	Número de aprovação UL J027	Identificação de aprovação listada no cadastro.
MTTF	784 anos	Valor de MTTF informado no conjunto de dados; não representa garantia de vida útil.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade informada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; compatível com entradas de corrente que aceitem esse sinal e cujos requisitos elétricos sejam atendidos. Não há protocolo digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC; saída analógica 4...20 mA. A ficha não identifica um cabo ou dispositivo receptor específico como incluso ou compatível por modelo.

Processo G 1/4 rosca externa, conforme DIN EN ISO 1179-2; vedação da conexão de processo em FKM. A compatibilidade mecânica depende de a contraparte utilizar a rosca correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou aquisição que aceite sinal analógico 4...20 mA e respeite os requisitos de alimentação e carga	✓	A saída do transmissor é 4...20 mA; a carga máxima depende da tensão de alimentação, conforme datasheet.
Sistema de processo com conexão G 1/4 rosca externa correspondente	✓	A conexão de processo especificada é G 1/4 externa; verificar a contraparte e a vedação antes da montagem.
Aplicação de pressão relativa até 40 bar com fluido líquido ou gasoso	✓	A ficha informa medição relativa de 0...40 bar e indica fluidos líquidos e gasosos.
Sistema que exige protocolo digital de comunicação	✗	A ficha especifica saída analógica de 4...20 mA e não informa protocolo digital.
Aplicação cuja faixa normal de medição requerida exceda 40 bar	✗	A faixa de medição indicada para o modelo termina em 40 bar.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PT5443, 0...40 bar, saída 4...20 mA, conexão G 1/4

Confirme que a aplicação requer pressão relativa dentro da faixa nominal de 0...40 bar e que o fluido e as temperaturas estão dentro das condições especificadas.
Verifique se a conexão de processo da instalação corresponde a G 1/4 rosca externa e se a contraparte é adequada à vedação FKM especificada.
Instale o transmissor na conexão de processo e aplique o torque de aperto indicado pelo fabricante, entre 25 e 35 Nm.
Conecte a interface elétrica M12 de codificação A, 2 contatos, usando a configuração indicada no datasheet; não deduza a pinagem sem consultar o documento.
Forneça alimentação DC dentro de 8,5...36 V e confira se a carga do circuito respeita o limite calculado para a tensão utilizada.
Verifique no sistema receptor a leitura do sinal analógico 4...20 mA e confirme ausência de vazamentos e funcionamento nas condições de processo.

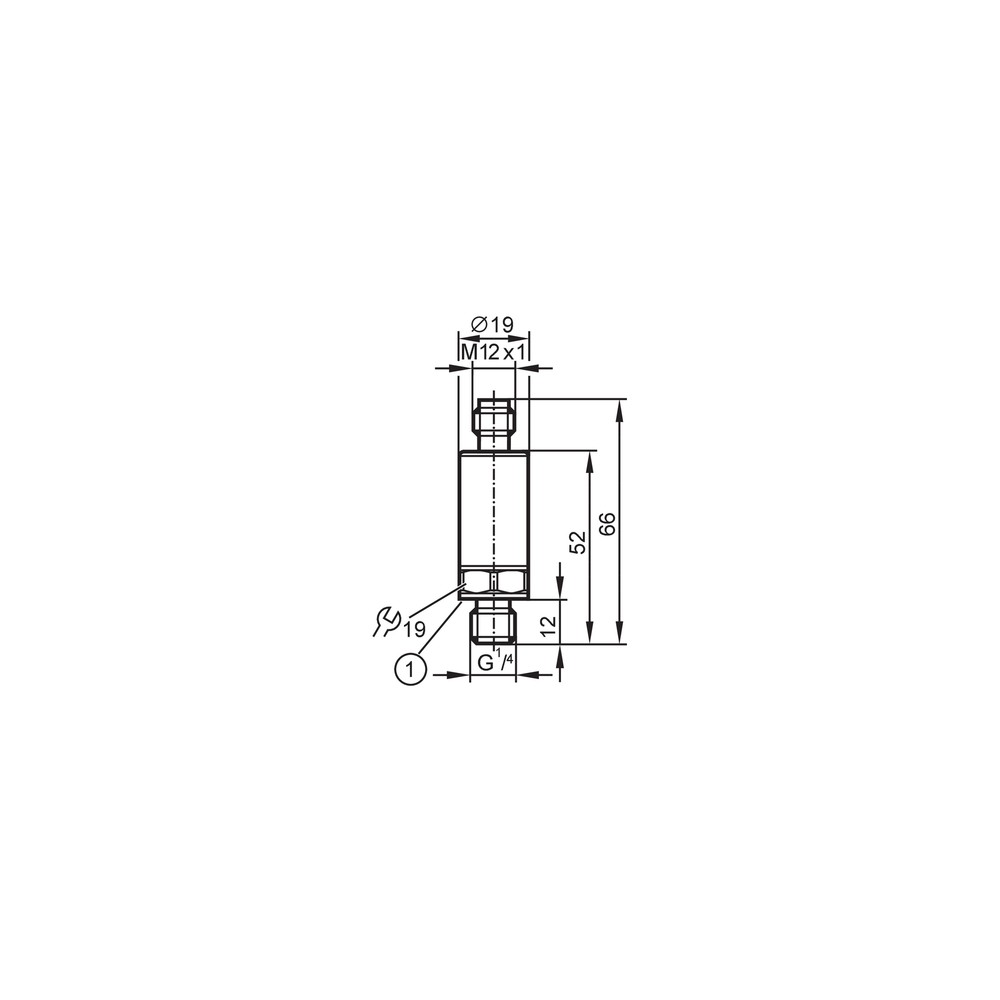

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura fixa ou ausente no sistema de controle.	Alimentação fora da faixa, circuito aberto ou conexão elétrica incorreta.	Meça a alimentação nos terminais e verifique continuidade, conexão M12 e configuração da entrada de corrente do receptor.
Sinal de corrente acima do esperado ou entrada indicando saturação.	Carga do circuito acima do limite permitido para a tensão de alimentação.	Compare a carga total do circuito com os limites do datasheet para a tensão utilizada; confira também a configuração da entrada analógica.
Valor de pressão instável ou diferente do processo.	Conexão de processo inadequada, montagem incorreta ou condições de operação fora da faixa especificada.	Compare a pressão de referência, confirme a faixa do instrumento e inspecione a conexão, a vedação e o torque aplicado.
Vazamento na conexão de processo.	Incompatibilidade entre a conexão instalada e G 1/4, vedação inadequada ou aperto fora da especificação.	Despressurize o sistema antes da inspeção; confirme a rosca correspondente, a vedação FKM especificada e o torque de 25...35 Nm.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica PT5443 em português (Datasheet) Desenho em escala PT5443 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5443 e para quem ele serve?

É um transmissor eletrônico de pressão relativa para aplicações industriais. Destina-se a sistemas que aceitem saída analógica 4...20 mA e conexão de processo G 1/4 rosca externa.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios listados como inclusos; consulte o fornecedor para confirmar o conteúdo físico da embalagem.

O PT5443 mede pressão acima de 40 bar?

A faixa nominal de medição informada termina em 40 bar. Os valores de resistência à pressão estática e de ruptura não devem ser tratados como faixa normal de medição.

Posso usar o PT5443 em um sistema que exige comunicação digital?

A ficha especifica saída analógica de 4...20 mA e não informa protocolo digital. Para uma entrada digital ou outro tipo de sinal, confirme os requisitos do sistema e selecione um equipamento com a interface necessária.

O sinal está ausente; o que devo verificar antes de trocar o transmissor?

Verifique primeiro a alimentação entre 8,5 e 36 V DC, a continuidade do circuito, a conexão M12 e a configuração da entrada analógica.

A leitura oscila ou fica fora do esperado; qual é a primeira verificação?

Confira se a pressão está dentro da faixa nominal e se a carga do circuito é permitida para a alimentação aplicada. Inspecione também a conexão de processo e compare a leitura com uma referência adequada.

É melhor comprar o PT5443 ou um modelo com outra faixa?

Escolha o PT5443 quando a medição necessária for de pressão relativa até 40 bar e o sistema aceitar 4...20 mA. Se a faixa necessária exceder esse valor ou o tipo de pressão for diferente, selecione uma versão cuja ficha atenda esses requisitos.

O PT5443 pode substituir um transmissor com conexão de processo diferente?

Somente se a interface da instalação corresponder à conexão G 1/4 rosca externa, ou se houver uma solução de adaptação tecnicamente validada. A compatibilidade mecânica não confirma compatibilidade elétrica.

Que cuidados devo ter na instalação?

Confirme a rosca e a vedação especificadas e aplique torque de 25...35 Nm. Para a ligação elétrica, consulte o datasheet e não presuma a pinagem do conector.

O que preciso considerar para ligar a saída 4...20 mA ao controlador?

A entrada do controlador deve aceitar sinal de corrente 4...20 mA, e a carga total deve respeitar o limite correspondente à tensão de alimentação. Consulte o datasheet para verificar o cálculo da carga.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica.

Sinal 4...20 mA

Saída analógica de corrente que representa a medição do transmissor.

G 1/4 rosca externa

Conexão mecânica roscada especificada para acoplamento ao processo.

IP 67 e IP 69K

Graus de proteção do invólucro declarados pelo fabricante.

Carga máxima da saída

Limite de carga elétrica permitido na saída, dependente da tensão de alimentação.
