Transmissor de Pressão IFM PT5423

Pré-visualizar: PT5423 IFM - Transmissor de Pressão IFM Monitoramento Industrial 0-60 bar 4-20mA G1/4

PT5423 IFM - Transmissor de Pressão IFM Monitoramento Industrial 0-60 bar 4-20mA G1/4

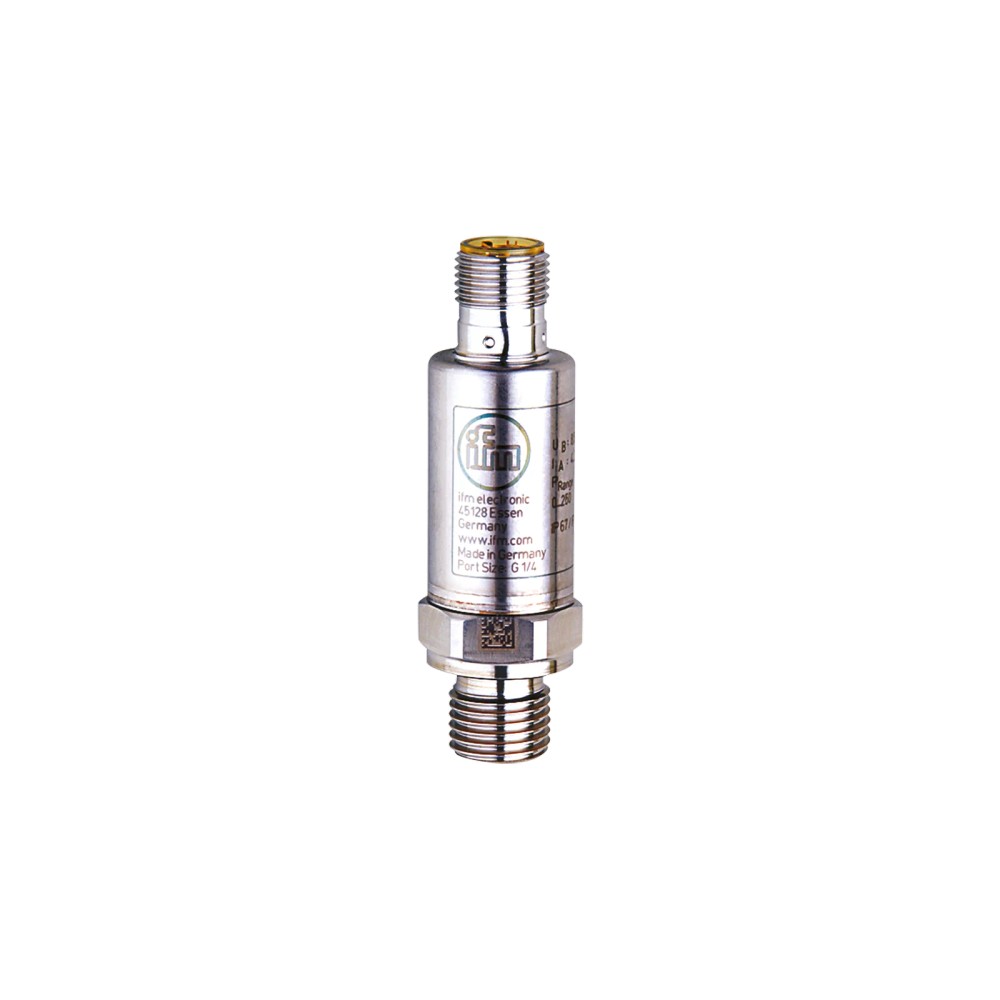

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5423
EAN: 4021179281584
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PT5423 IFM - Transmissor de Pressão IFM Monitoramento Industrial 0-60 bar 4-20mA G1/4"

Destaques do Produto

Faixa de pressão

0 a 60 bar, pressão relativa

Tipo de saída

Analógica, 4 a 20 mA

Conexão de processo

G 1/4 externa

Alimentação

8,5 a 36 V DC

Conexão elétrica

M12 A, 2 contatos

Temperatura de operação

Ambiente e fluido: -40 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT5423 IFM — Transmissor de Pressão Industrial, 0 a 60 bar, saída 4 a 20 mA, conexão G 1/4

O PT5423 é um transmissor eletrônico de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 60 bar e fornece sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 externa, conexão elétrica M12 A de 2 contatos e grau de proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Relativa
Faixa de medição	0 a 60 bar / 0 a 870 psi / 0 a 6 MPa
Sinal de saída	Analógico, 4 a 20 mA
Conexão de processo	G 1/4 externa (DIN EN ISO 1179-2)
Conexão elétrica	1 x M12, codificação A, 2 contatos
Tensão de operação	8,5 a 36 V DC
Temperatura ambiente e do fluido	-40 a 90 °C
Grau de proteção	IP 67; IP 69K
Resistência à pressão estática	150 bar
Material em contato com o fluido	1.4542 (17-4 PH / 630)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos compatíveis com os materiais indicados.
Sistemas que aceitam faixa de medição de 0 a 60 bar e entrada analógica de 4 a 20 mA.
Instalações com conexão de processo G 1/4 externa e alimentação DC entre 8,5 e 36 V.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de operação ultrapassar a faixa de medição de 0 a 60 bar; a resistência à pressão estática não altera a faixa nominal de medição.
Não selecionar para sistemas que exijam saída diferente de 4 a 20 mA ou conexão de processo diferente de G 1/4 sem adaptador apropriado.
Não assumir compatibilidade química com qualquer fluido: confirme a compatibilidade do fluido com o material em contato, 1.4542, e com a vedação FKM.

APLICAÇÕES E USO

Aplicação declarada: monitoramento industrial da pressão relativa de fluidos líquidos e gasosos, dentro da faixa de 0 a 60 bar e da faixa de temperatura do fluido de -40 a 90 °C. A compatibilidade química precisa ser confirmada para o fluido específico, considerando o material em contato 1.4542 e a vedação FKM.
Possibilidade de aplicação: integração a uma entrada analógica de corrente 4 a 20 mA, desde que a alimentação esteja entre 8,5 e 36 V DC e a carga total respeite o limite correspondente à tensão utilizada.
Para fluidos do grupo 2, a ficha informa uso conforme boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas sob encomenda. Confirme a classificação aplicável ao sistema antes da seleção.

COMO ESCOLHER

Antes de comprar o PT5423 IFM — Transmissor de Pressão Industrial, 0 a 60 bar, saída 4 a 20 mA, conexão G 1/4, verifique estes pontos:

Escolha o PT5423 quando

A aplicação exigir medição de pressão relativa até 60 bar, saída analógica 4 a 20 mA, alimentação de 8,5 a 36 V DC e conexão de processo G 1/4 externa.

Avalie outra configuração quando

O sistema exigir outra faixa de medição, outro tipo de saída ou conexão de processo diferente. Confirme também a compatibilidade química do fluido com o aço 1.4542 e a vedação FKM antes da instalação.

Verifique a carga elétrica

A resistência máxima de carga depende da tensão de alimentação: a ficha informa 0 Ω a 8,5 V, até 160 Ω a 12 V e até 720 Ω a 24 V. Considere a carga total do circuito de corrente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico	Equipamento para medição e transmissão de pressão.
Tipo de pressão	Pressão relativa	A referência da medição é a pressão relativa.
Aplicação declarada	Aplicações industriais	Aplicação indicada na ficha do produto.
Meios de processo	Fluidos líquidos e gasosos	A compatibilidade específica do fluido deve ser verificada com os materiais em contato.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Aplicabilidade conforme a classificação de fluidos informada pelo fabricante.

Faixa de medição
Alcance de medição	0 a 60 bar / 0 a 870 psi / 0 a 6 MPa	Faixa nominal de medição.
Resistência à pressão estática	150 bar / 2175 psi / 15 MPa	Limite de resistência informado; não é a faixa nominal de medição.
Pressão de ruptura mínima	900 bar / 13050 psi / 90 MPa	Valor mínimo de pressão de ruptura declarado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência declarada para pressão de vácuo.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha; não substitui a observância dos limites especificados.

Dados elétricos
Tensão de operação	8,5 a 36 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe indicada na ficha técnica.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio especificada.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Carga máxima	(Ub – 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máximo 160 Ω; a 24 V: máximo 720 Ω	A carga permitida depende da tensão de alimentação; verificar a resistência total do circuito.

Saídas e conexão elétrica
Quantidade de saídas analógicas	1	Número de saídas analógicas declarado.
Corrente da saída analógica	4 a 20 mA	Tipo e faixa do sinal de saída.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Tipo de conector, codificação e número de contatos informados.
Protocolo digital	Não informado	A ficha do produto especifica saída analógica de corrente, sem protocolo digital declarado.

Precisão e desvios
Desvio de linearidade	< ± 0,1% BFSL / < ± 0,2% LS	Desvios conforme as referências BFSL e LS indicadas.
Desvio de histerese	< ± 0,2%	Valor de histerese especificado.
Desvio de características	< ± 0,5%	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Repetibilidade	< ± 0,05%	Informada para variações de temperatura inferiores a 10 K.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1% entre -25 e 90 °C; < 0,2% entre -40 e -25 °C	Valores por faixa de temperatura informada.
Estabilidade ao longo do tempo	< ± 0,1% por 6 meses	Período de referência declarado na ficha.

Tempos de reação
Retardo de prontidão	< 0,1 s	Tempo informado para prontidão.
Tempo de resposta de passo da saída analógica	1 ms	Resposta especificada para a saída analógica.

Condições ambientais e resistência
Temperatura ambiente	-40 a 90 °C	Faixa de temperatura ambiente de operação.
Temperatura do fluido	-40 a 90 °C	Faixa de temperatura do fluido especificada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67; IP 69K	Graus de proteção informados pelo fabricante.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio de choque especificada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10 a 2000 Hz)	Condição de ensaio de vibração especificada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas listadas na ficha do produto.

Dados mecânicos e materiais
Conexão de processo	G 1/4 externa, DIN EN ISO 1179-2	Interface mecânica de processo.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material de vedação indicado para a conexão.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material especificado para as partes em contato com o fluido.
Materiais declarados	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais relacionados na ficha; a ficha identifica 1.4542 como material em contato com o fluido.
Formato do invólucro	Cilíndrico	Formato informado no cadastro técnico.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões declaradas no cadastro técnico.
Peso	59 g	Peso declarado no cadastro técnico.
Torque máximo de aperto	25 a 35 Nm	Faixa de torque informada para o aperto.
Ciclos de pressão mínimos	60 milhões a 1,2 vezes a pressão nominal	Condição de referência informada para os ciclos de pressão.
Elemento de estrangulamento	Não disponível para instalação posterior	A ficha informa que o elemento de estrangulamento não está disponível para instalação posterior.

Dados de identificação e conformidade
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	PT5423	Identificação do produto.
GTIN	4021179281584	Código global de identificação comercial.
Certificado UL	Número de aprovação UL J027	Identificação de aprovação informada na ficha.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4 a 20 mA; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8,5 a 36 V DC. Saída analógica de corrente 4 a 20 mA; verificar a carga máxima conforme a tensão de operação.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com vedação FKM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica compatível com sinal de corrente 4 a 20 mA e carga dentro do limite dependente da tensão	✓	A saída analógica especificada é de 4 a 20 mA; a carga máxima indicada varia com a alimentação.
Instalação com conexão de processo G 1/4 externa e vedação compatível	✓	A conexão de processo informada é G 1/4 externa, DIN EN ISO 1179-2, com vedação FKM.
Sistema alimentado fora da faixa de 8,5 a 36 V DC	✗	A tensão de operação especificada é de 8,5 a 36 V DC.
Aplicação que exige medição acima de 60 bar	✗	A faixa de medição nominal termina em 60 bar; a resistência estática à pressão não amplia essa faixa.
Fluido cuja compatibilidade com aço 1.4542 e vedação FKM não foi confirmada	✗	A compatibilidade química do fluido deve ser verificada com os materiais em contato; a ficha não declara compatibilidade universal.

INSTALAÇÃO

Como instalar o PT5423 IFM — Transmissor de Pressão Industrial, 0 a 60 bar, saída 4 a 20 mA, conexão G 1/4

Confirme que a pressão esperada está dentro da faixa de medição de 0 a 60 bar e que o fluido e a vedação FKM são compatíveis com o processo.
Verifique se a conexão do ponto de medição corresponde à rosca externa G 1/4, DIN EN ISO 1179-2.
Instale e aperte respeitando o torque máximo informado de 25 a 35 Nm; evite exceder esse limite.
Conecte o M12 codificado A de 2 contatos usando cabeamento e pinagem confirmados no datasheet do fabricante.
Alimente o transmissor com tensão DC entre 8,5 e 36 V e confira se a carga total do circuito respeita o limite aplicável à tensão usada.
Após a instalação, valide o sinal de corrente de 4 a 20 mA no sistema de aquisição e verifique a ausência de vazamento no ponto de processo.

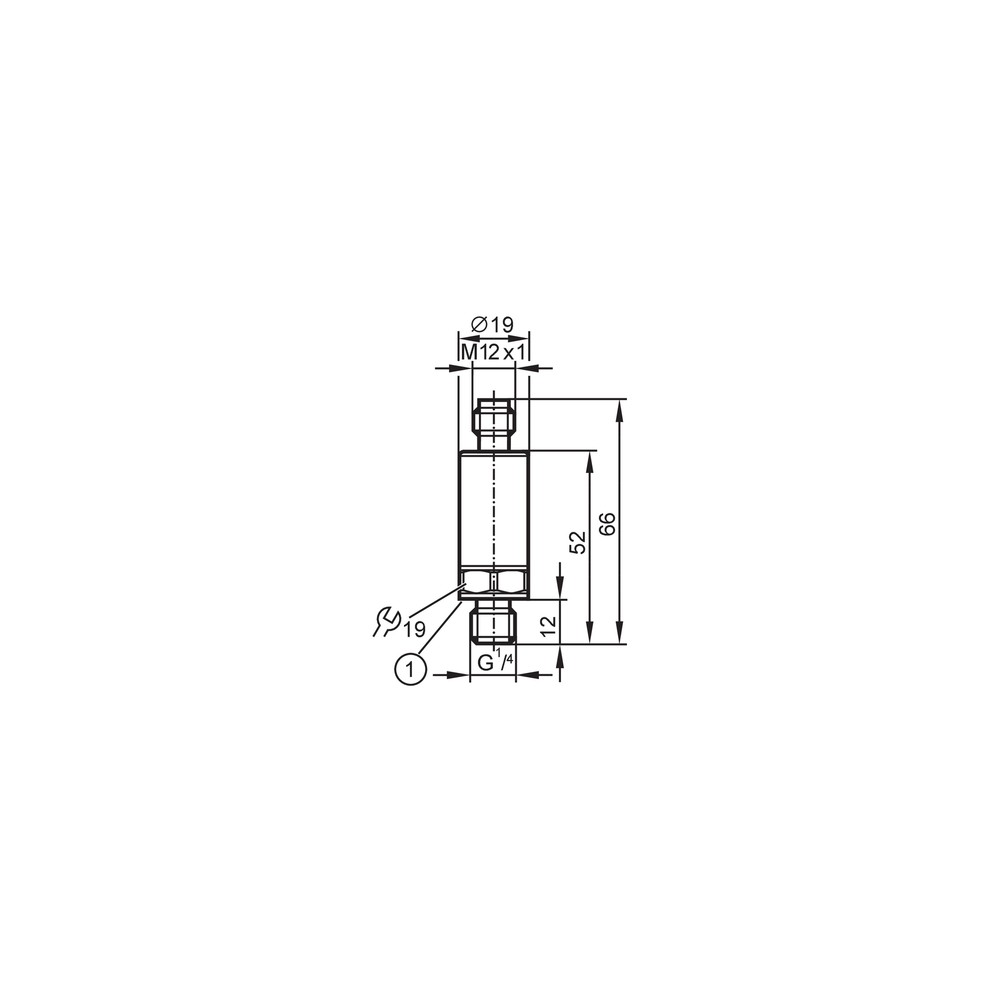

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura fica abaixo do esperado ou o sistema não reconhece o sinal.	Alimentação fora da faixa especificada, circuito aberto ou ligação incompatível com a entrada de corrente.	Meça a alimentação nos terminais e verifique a continuidade e a configuração da entrada para sinal de 4 a 20 mA, consultando a pinagem no datasheet.
O sinal apresenta erro ou deixa de variar conforme a pressão.	Carga total acima do limite permitido para a tensão de alimentação.	Confira a tensão de alimentação e compare a resistência total do circuito com a carga máxima especificada para essa tensão.
Há vazamento no ponto de instalação.	Conexão ou vedação montada incorretamente, vedação danificada ou torque fora da faixa informada.	Inspecione a rosca G 1/4 e a vedação FKM; confirme o aperto dentro de 25 a 35 Nm, seguindo o procedimento de instalação adequado.
A indicação não corresponde à pressão esperada após a montagem.	Pressão fora da faixa nominal, referência de pressão incorreta ou incompatibilidade entre o fluido e os materiais em contato.	Compare a pressão do processo com a faixa de 0 a 60 bar, confirme que a aplicação exige pressão relativa e valide a compatibilidade do fluido com 1.4542 e FKM.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT5423 (PT-BR) (Datasheet) Desenho em escala PT5423 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5423 e para quem ele serve?

É um transmissor eletrônico de pressão relativa para aplicações industriais com fluidos líquidos ou gasosos. É indicado para sistemas que aceitam medição até 60 bar e sinal analógico de 4 a 20 mA.

Que conexão de processo e saída elétrica esse modelo usa?

A conexão de processo é G 1/4 externa, conforme DIN EN ISO 1179-2. A conexão elétrica é M12 codificada A, de 2 contatos, e a saída é de 4 a 20 mA.

O produto acompanha cabo, conector ou adaptador?

A ficha disponível não informa acessórios incluídos, portanto não é possível confirmar o fornecimento de cabo, conector ou adaptador. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PT5423 em uma aplicação acima de 60 bar?

A faixa de medição termina em 60 bar, então o produto não mede pressões acima desse valor dentro da faixa especificada. A resistência estática informada não deve ser interpretada como faixa de medição.

Ele serve para qualquer fluido ou substância corrosiva?

Não é possível afirmar compatibilidade universal. A ficha informa aço 1.4542 em contato com o fluido e vedação FKM; confirme a compatibilidade química para a substância específica.

O transmissor não mostra leitura: o que devo verificar antes de trocar?

Verifique primeiro a alimentação, que deve estar entre 8,5 e 36 V DC, a ligação elétrica e a configuração da entrada para corrente de 4 a 20 mA. Confira também a pinagem no datasheet.

A leitura fica instável ou fora do esperado; o sensor pode estar com defeito?

Antes de substituir o transmissor, confira a carga total do circuito em relação à tensão de alimentação e verifique as conexões. A carga máxima varia conforme a tensão aplicada.

É melhor comprar este transmissor ou escolher outra faixa ou tipo de saída?

Escolha o PT5423 quando a aplicação exigir pressão relativa até 60 bar, saída de 4 a 20 mA e conexão G 1/4 externa. Se o sistema exigir outra faixa, outro sinal ou outra conexão, selecione um modelo que corresponda a esses requisitos.

Que cuidados devo tomar ao instalar o transmissor?

Confirme a compatibilidade do fluido, a correspondência da rosca G 1/4 e o limite de torque de 25 a 35 Nm. Faça a ligação elétrica conforme a pinagem do datasheet e valide o sinal após a montagem.

O PT5423 pode ser ligado a qualquer entrada analógica de corrente?

A entrada deve aceitar sinal de 4 a 20 mA, e a carga total do circuito precisa respeitar o limite especificado para a tensão de alimentação. Verifique esses parâmetros antes de conectar o transmissor.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão expressa em relação à pressão de referência do sistema; é o tipo de pressão medido pelo PT5423. (Ref.: Tipo de pressão: pressão relativa.)

Sinal 4 a 20 mA

Saída analógica de corrente usada para transmitir a medição ao sistema de controle. (Ref.: Corrente da saída analógica: 4 a 20 mA.)

Carga máxima

Resistência total permitida no circuito de saída, dependente da tensão de alimentação. (Ref.: Carga máxima: (Ub – 8,5 V) / 21,5 mA.)

G 1/4

Tipo de rosca externa usado na conexão de processo do transmissor. (Ref.: Conexão G 1/4, DIN EN ISO 1179-2.)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos externos, conforme condições definidas para a classe. (Ref.: IP 67 e IP 69K.)
