R$ 1.396,80
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PT5415
- EAN: 4021179275958
- NCM do produto: 90262090
Destaques do Produto
Faixa de pressão...mais
Saiba mais sobre: "PT5415 IFM - Transmissor de Pressão ifm Medição industrial 0-6 bar 4-20mA G1/4"
Destaques do Produto
Faixa de pressão
0...6 bar
Sinal de saída
4...20 mA
Conexão de processo
G 1/4 externa
Conexão elétrica
M12, codificação A, 2 contatos
Alimentação
8,5...36 V DC
Temperatura do fluido
-40...90 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

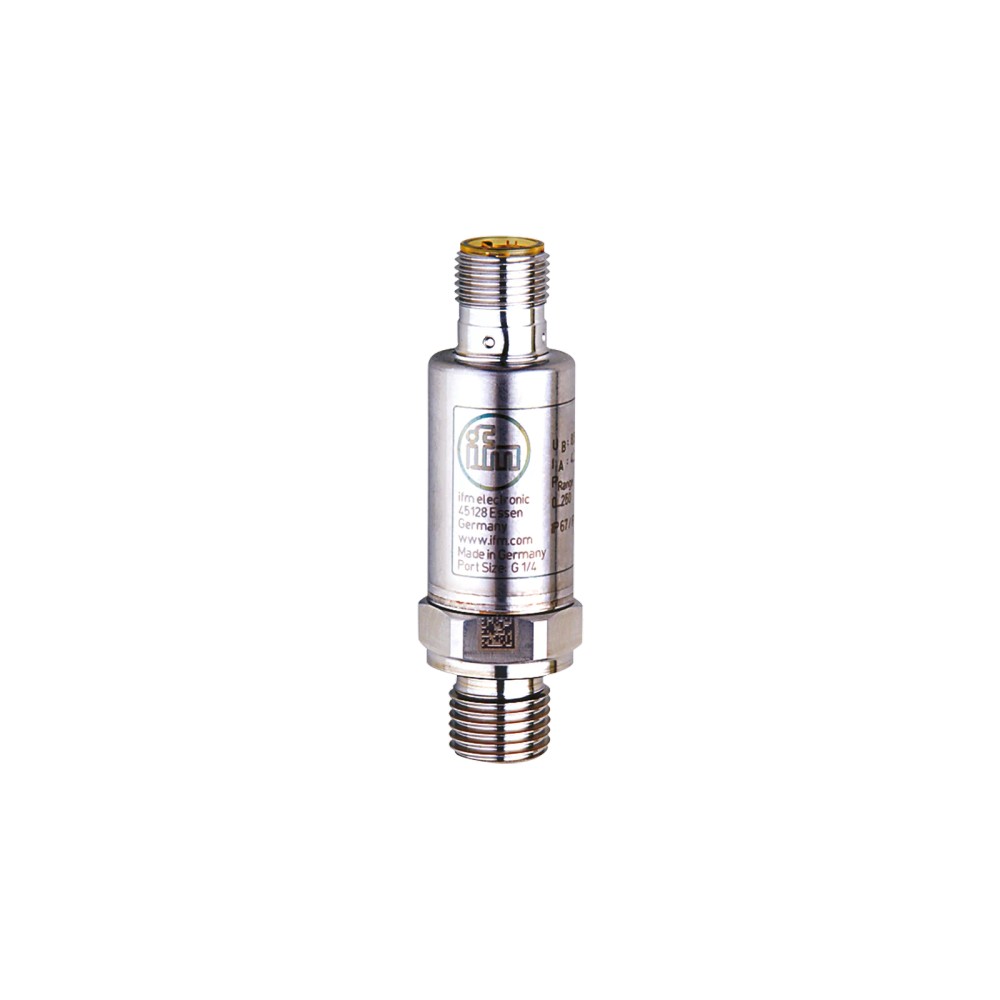

Sobre o Transmissor de Pressão ifm PT5415, 0...6 bar, saída analógica 4...20 mA, conexão G 1/4 externa
O ifm PT5415 é um transmissor eletrônico de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 6 bar e converte a pressão em um sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa e grau de proteção IP 67 e IP 69K. A temperatura especificada para o fluido e o ambiente é de -40 a 90 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de medição | Pressão relativa |
| Faixa de medição | 0...6 bar |
| Saída | Analógica, 4...20 mA |
| Conexão de processo | G 1/4 rosca externa |
| Conexão elétrica | 1 x M12, codificação A, 2 contatos |
| Tensão de operação | 8,5...36 V DC |
| Temperatura do fluido | -40...90 °C |
| Grau de proteção | IP 67; IP 69K |
| Dimensões | Ø 19 mm; comprimento 66 mm |
| Materiais em contato com o fluido | 1.4542 (17-4 PH / 630) |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas industriais que precisam medir pressão relativa de fluidos líquidos ou gasosos dentro da faixa de 0...6 bar.
- Aplicações cuja entrada de controle aceita sinal analógico de corrente 4...20 mA e cuja alimentação esteja entre 8,5 e 36 V DC.
- Instalações compatíveis com rosca de processo G 1/4 externa e conexão elétrica M12 codificação A de 2 contatos.
- Ambientes e fluidos dentro da faixa especificada de -40...90 °C.
⚠ Considere outro se precisa de:
- Aplicações que exijam medição acima de 6 bar como faixa nominal de medição.
- Sistemas que necessitem de saída diferente de 4...20 mA ou alimentação fora de 8,5...36 V DC.
- Instalações com conexão de processo diferente de G 1/4 externa sem adaptador compatível validado.
- Aplicações em que a temperatura do fluido ou do ambiente exceda -40...90 °C.
APLICAÇÕES E USO
- Aplicação industrial de medição de pressão relativa em fluidos líquidos ou gasosos, desde que a pressão nominal esteja na faixa de 0...6 bar e a temperatura do fluido entre -40 e 90 °C; aplicação descrita na ficha do produto.
- Integração a um sistema de controle com entrada analógica de corrente 4...20 mA e alimentação compatível com 8,5...36 V DC; possibilidade baseada nas características elétricas declaradas, devendo ser validada no projeto.
- Montagem em ponto de processo com rosca compatível G 1/4 externa e condições ambientais dentro dos limites especificados; a adequação da vedação e do meio deve ser verificada para a instalação específica.
- A ficha não especifica setores industriais, composição química detalhada dos fluidos nem compatibilidade com substâncias específicas; valide esses aspectos com o fabricante antes da aplicação.
COMO ESCOLHER
Antes de comprar o Transmissor de Pressão ifm PT5415, 0...6 bar, saída analógica 4...20 mA, conexão G 1/4 externa, verifique estes pontos:
Escolha o PT5415
Quando a variável requerida for pressão relativa de 0...6 bar, o sistema aceitar saída de corrente 4...20 mA e houver alimentação de 8,5...36 V DC. Confirme também a conexão G 1/4 externa e a conexão elétrica M12 de 2 contatos.
Avalie outra faixa ou interface
Se o processo exigir faixa nominal diferente, outro tipo de pressão, saída distinta ou alimentação fora dos limites especificados, selecione um transmissor cujas características correspondam ao projeto. A ficha disponível não informa modelos alternativos compatíveis.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de pressão eletrônico | Identificação do produto. |
| Tipo de pressão | Pressão relativa | Referência da medição. |
| Aplicação | Aplicações industriais | Aplicação indicada na ficha. |
| Substâncias | Fluidos líquidos e gasosos | Tipos de meio informados para aplicação. |
| Marca e modelo | ifm PT5415 | Identificação do fabricante e do modelo. |
| SKU / Part number | PT5415 | Código do produto. |
| GTIN | 4021179275958 | Identificação comercial. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | 0...6 bar / 0...87 psi / 0...600 kPa / 0...0,6 MPa | Faixa nominal de medição declarada. |
| Resistência à pressão | 15 bar / 215 psi / 1,5 MPa | Valor de resistência à pressão informado na ficha; não corresponde à faixa nominal de medição. |
| Pressão mínima de ruptura | 200 bar / 2900 psi / 20 MPa | Valor mínimo de pressão de ruptura declarado. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Limite de resistência a vácuo informado. |
| Aviso da resistência à pressão | Estático | Condição indicada para o valor de resistência à pressão. |
| Ciclos de pressão mínimos | 60 milhões a 1,2 vezes a pressão nominal | Condição de ciclos especificada pelo fabricante. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 8,5...36 V DC | Limites de alimentação declarados. |
| Classe de proteção elétrica | III | Classe de proteção especificada. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Valor e condição de ensaio informados. |
| Carga máxima da saída | (Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0 Ω; a 12 V = máx. 160 Ω; a 24 V = máx. 720 Ω | A carga admissível varia com a tensão de alimentação; observar os valores declarados. |
| Proteção contra curto-circuitos | Sim | Proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Saídas | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas informado. |
| Corrente da saída analógica | 4...20 mA | Tipo e faixa do sinal de saída. |
| Tempo de resposta de passo da saída analógica | 1 ms | Tempo especificado para resposta de passo da saída analógica. |
| Precisão e desvios | ||
|---|---|---|
| Desvio de linearidade | < ±0,1% BFSL / < ±0,2% LS | Desvios declarados em relação à faixa; métodos BFSL e LS conforme ficha. |
| Desvio de histerese | < ±0,2% da duração | Valor de histerese informado. |
| Desvio de características | < ±0,5% da duração | Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese. |
| Repetibilidade | < ±0,05% da duração | Aplicável nas variações de temperatura < 10 K. |
| Estabilidade ao longo do tempo | < ±0,1% da duração por 6 meses | Período de referência declarado. |
| Coeficiente de temperatura do ponto zero e amplitude | < 0,1% da duração / 10 K entre -25...90 °C; < 0,2% da duração / 10 K entre -40...-25 °C | Valores especificados por intervalo de temperatura. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão | < 0,1 s | Tempo de prontidão informado. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -40...90 °C | Faixa operacional declarada para o ambiente. |
| Temperatura do fluido | -40...90 °C | Faixa operacional declarada para o fluido. |
| Temperatura de armazenamento | -40...100 °C | Faixa informada para armazenamento. |
| Grau de proteção | IP 67; IP 69K | Classificações de proteção declaradas. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Ensaio e condição declarados. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10...2000 Hz) | Ensaio e faixa de frequência declarados. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas declaradas para compatibilidade eletromagnética. |
| Conexões e montagem | ||
|---|---|---|
| Conexão de processo | Rosca externa G 1/4 conforme DIN EN ISO 1179-2 | Conexão mecânica de processo. |
| Vedação da conexão de processo | FKM conforme DIN EN ISO 1179-2 | Material e referência da vedação indicados. |
| Conexão elétrica | 1 x M12; codificação A; 2 contatos | Tipo de conector e número de contatos declarados. |
| Torque máximo de aperto | 25...35 Nm | Intervalo de torque informado para aperto. |
| Elemento de estrangulamento disponível | Não, instalação posterior | A ficha informa que não há elemento de estrangulamento disponível para instalação posterior. |
| Dados mecânicos e materiais | ||
|---|---|---|

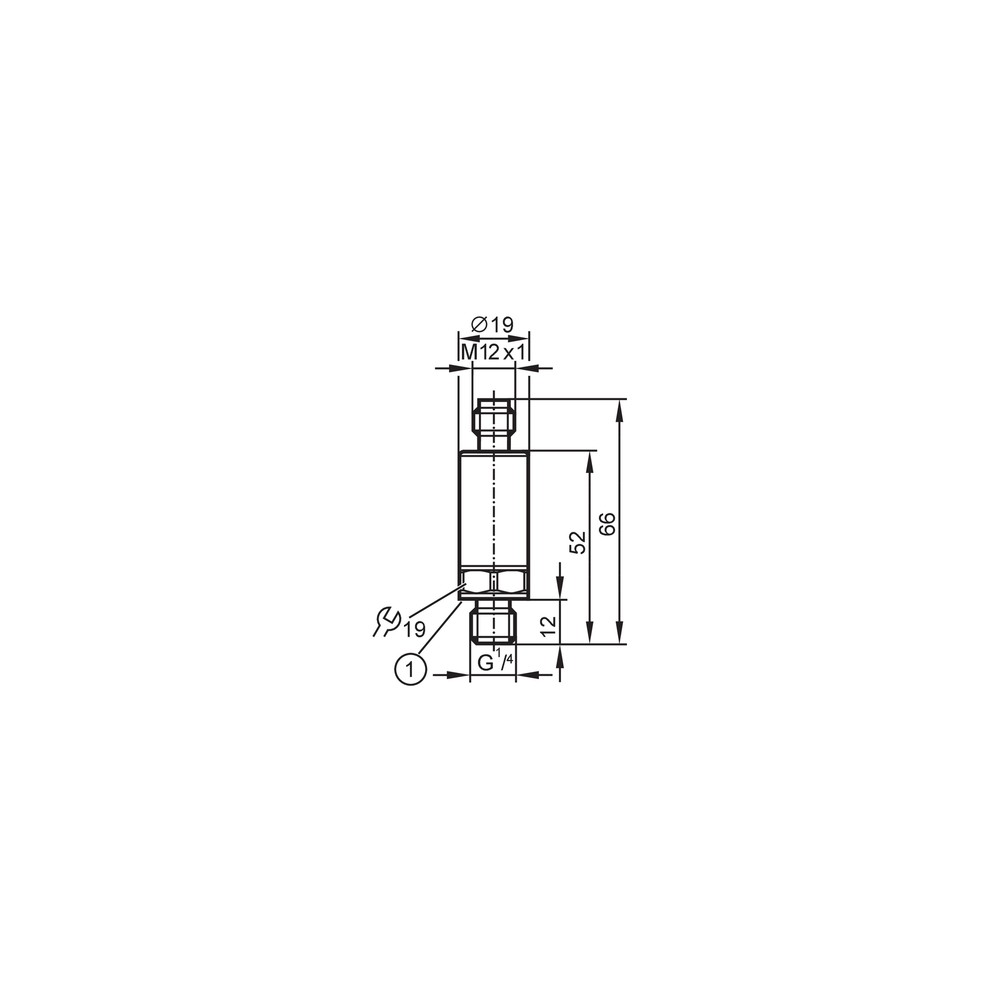

| Dimensões | Ø 19 mm; comprimento 66 mm | Dimensões externas informadas. |
| Invólucro | Cilíndrico | Formato indicado. |
| Peso | 59 g | Massa informada no conjunto de dados do produto. |
| Materiais | 1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI | Materiais indicados para o produto. |
| Material em contato com o fluido | 1.4542 (17-4 PH / 630) | Material especificado para contato com o fluido. |
| Diretivas e aprovações | ||
|---|---|---|
| Diretiva de equipamentos sob pressão | Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda | Condição de uso declarada na ficha. |
| Certificado UL | Número de aprovação UL J027 | Identificação de aprovação indicada no conjunto de dados. |
| MTTF | 784 anos | Valor informado no conjunto de dados do produto; não representa garantia de vida útil. |
COMPATIBILIDADE
Comunicação
• Saída analógica de corrente 4...20 mA; a entrada receptora deve aceitar esse sinal.
• Não há protocolo digital especificado na ficha.
Conexões
Elétrica
Conector M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC. Saída analógica de corrente 4...20 mA. Verifique no datasheet oficial a atribuição dos contatos e o esquema de ligação antes de energizar.
Processo
Rosca externa G 1/4 conforme DIN EN ISO 1179-2; vedação FKM. Compatibilidade mecânica depende da presença de uma porta correspondente e da vedação apropriada.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada do sistema preparada para sinal de corrente 4...20 mA e alimentação de 8,5...36 V DC | ✓ | Corresponde à saída e à tensão de operação declaradas para o PT5415. |
| Porta de processo com rosca G 1/4 externa compatível com DIN EN ISO 1179-2 | ✓ | É a conexão de processo indicada para o transmissor; confirme a geometria da porta e a vedação. |
| Aplicação com pressão relativa dentro da faixa nominal 0...6 bar | ✓ | A faixa de medição declarada é 0...6 bar. |
| Aplicação que exige pressão nominal medida acima de 6 bar | ✗ | A faixa nominal de medição do produto termina em 6 bar. |
| Sistema que exige comunicação por protocolo digital | ✗ | A ficha informa saída analógica 4...20 mA e não especifica protocolo digital. |
| Temperatura do fluido ou ambiente fora de -40...90 °C | ✗ | A faixa indicada para o fluido e a temperatura ambiente é -40...90 °C. |
INSTALAÇÃO
Como instalar o Transmissor de Pressão ifm PT5415, 0...6 bar, saída analógica 4...20 mA, conexão G 1/4 externa
- Confirme que a pressão relativa esperada está dentro da faixa de medição de 0...6 bar e que pressão e temperatura do processo respeitam os limites informados.
- Verifique a compatibilidade da porta de processo com a rosca externa G 1/4 conforme DIN EN ISO 1179-2 e a vedação FKM indicada.
- Inspecione as superfícies de conexão e a vedação; evite danos ou contaminação na área de montagem.
- Instale o transmissor sem exceder o torque de aperto especificado de 25...35 Nm.
- Conecte o M12 codificação A de 2 contatos conforme o esquema oficial do fabricante; confirme a alimentação de 8,5...36 V DC e a entrada receptora 4...20 mA antes de energizar.
- Após a montagem, confira a estanqueidade e compare o sinal de saída com a pressão aplicada, sem exceder os limites especificados.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A leitura do controlador permanece em zero ou fora do esperado. | Ausência de alimentação, ligação incorreta ou entrada do controlador incompatível com sinal de corrente 4...20 mA. | Meça a alimentação nos terminais conforme o esquema oficial e confirme que o circuito receptor está configurado para 4...20 mA; confira a atribuição dos contatos no datasheet. |
| O sinal de corrente atinge um limite ou não acompanha a pressão. | Carga do circuito acima do limite admissível para a tensão de alimentação ou pressão fora da faixa nominal. | Confirme a pressão aplicada e compare a carga do circuito com os limites especificados para a tensão de alimentação utilizada. |
| Há vazamento na montagem do processo. | Rosca, vedação ou superfície de assentamento incompatível, danificada ou montada incorretamente. | Despressurize o sistema e inspecione a compatibilidade G 1/4, a vedação FKM e as superfícies de contato; verifique o torque de montagem indicado. |
| A leitura apresenta instabilidade ou variações inesperadas. | Conexão elétrica inadequada, interferência na instalação ou condições de processo fora das especificações. | Confira alimentação, continuidade das conexões e condições ambientais e do fluido; compare a instalação com as instruções oficiais e normas EMC declaradas. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PT5415 e para que serve?
É um transmissor eletrônico de pressão relativa destinado a aplicações industriais com fluidos líquidos e gasosos. Mede de 0...6 bar e fornece saída analógica de 4...20 mA.
Que sinal e alimentação devo prever para ligar o transmissor?
O PT5415 utiliza saída analógica de corrente 4...20 mA e tensão de operação de 8,5...36 V DC. A entrada do sistema receptor deve aceitar esse sinal.
O produto acompanha cabo ou outros acessórios?
A ficha disponibilizada não relaciona acessórios inclusos, portanto não é possível confirmar o fornecimento de cabo ou itens adicionais. Consulte o conteúdo do pedido e a documentação do fornecedor.
Posso usar o PT5415 para medir pressão acima de 6 bar?
A faixa nominal de medição informada é 0...6 bar. A resistência à pressão indicada separadamente não amplia a faixa nominal de medição.
Ele serve para um processo com rosca diferente de G 1/4?
A conexão de processo especificada é G 1/4 externa conforme DIN EN ISO 1179-2. Para outra geometria, confirme a necessidade e a compatibilidade de um adaptador antes da instalação.
O controlador mostra uma leitura nula; o que verifico antes de trocar o sensor?
Verifique primeiro a alimentação dentro de 8,5...36 V DC, a continuidade da ligação e a configuração da entrada para 4...20 mA. Confirme a pinagem no datasheet oficial, pois a ficha resumida não detalha a atribuição dos contatos.
A saída fica no limite mesmo quando a pressão muda; qual pode ser a causa?
Uma causa possível é a carga do circuito exceder o limite permitido para a alimentação utilizada, ou a pressão estar fora da faixa nominal. Confira a pressão aplicada e compare a carga do circuito com os valores do datasheet.
Devo comprar este modelo ou escolher outro transmissor?
Escolha o PT5415 quando a aplicação exigir pressão relativa de 0...6 bar, saída 4...20 mA, alimentação de 8,5...36 V DC e conexão G 1/4 externa. Para outra faixa, tipo de pressão ou interface, compare os requisitos com a ficha técnica do modelo alternativo.
Que cuidados devo ter ao instalar a conexão de processo?
Confirme a rosca G 1/4 e a vedação FKM, e respeite o torque de aperto indicado de 25...35 Nm. Não conecte a alimentação sem conferir o esquema oficial de ligação.
O PT5415 mede líquidos e gases em qualquer condição?
A ficha indica fluidos líquidos e gasosos e temperatura do fluido de -40...90 °C. Ela não relaciona compatibilidade química com cada substância; confirme com o fabricante a adequação ao fluido específico.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão medida em relação à pressão de referência do ambiente; é o tipo de pressão indicado para este transmissor.
4...20 mA
Sinal analógico de corrente usado para transmitir a medição ao equipamento receptor.
G 1/4
Designação da rosca de conexão de processo especificada para montagem do transmissor.
IP 67 / IP 69K
Graus de proteção do invólucro declarados pelo fabricante; a aplicação deve respeitar as condições de instalação indicadas na documentação.
BFSL
Método de referência usado para expressar o desvio de linearidade por melhor linha reta ajustada.
