Transmissor de Pressão IFM PT5414 0-16 bar

Pré-visualizar: PT5414 IFM - Transmissor de Pressão IFM Uso Industrial 0-16 bar G 1/4 4-20mA

PT5414 IFM - Transmissor de Pressão IFM Uso Industrial 0-16 bar G 1/4 4-20mA

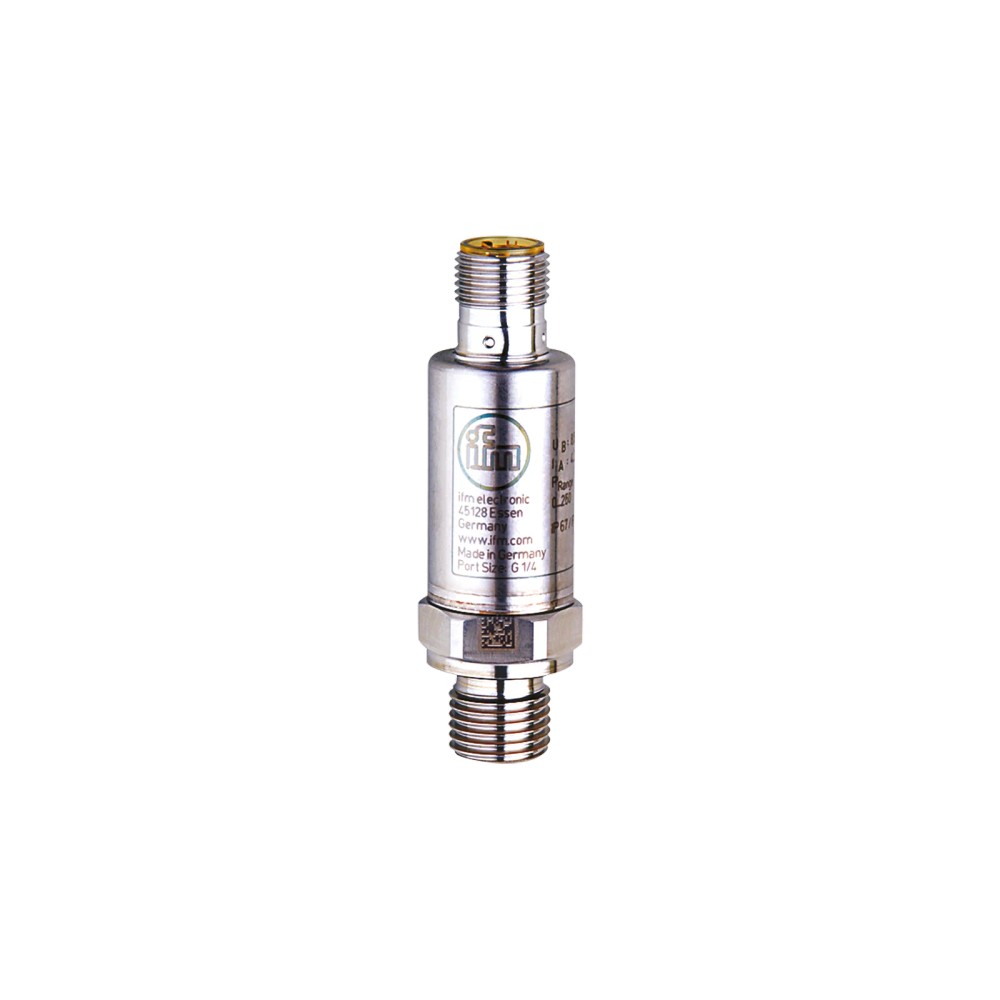

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5414
EAN: 4021179275941
NCM do produto: 90262090

Destaques do Produto Pressão relativa...mais

Fechar menu

Saiba mais sobre: "PT5414 IFM - Transmissor de Pressão IFM Uso Industrial 0-16 bar G 1/4 4-20mA"

Destaques do Produto

Pressão relativa

0...16 bar

Sinal de saída

4...20 mA analógico

Processo

G 1/4 rosca externa

Alimentação

8,5...36 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Proteção do invólucro

IP 67; IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5414, pressão relativa, 0 a 16 bar, G 1/4 externa, saída analógica 4 a 20 mA

O PT5414 é um transmissor industrial de pressão relativa para monitorar fluidos líquidos e gasosos. Mede de 0 a 16 bar e fornece sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 externa e conexão elétrica M12. A faixa de temperatura de operação informada é de -40 a 90 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...16 bar; 0...232 psi; 0...1,6 MPa
Tipo de pressão	Pressão relativa
Saída	Analógica, 4...20 mA
Conexão de processo	G 1/4 rosca externa
Conexão elétrica	1 x M12, codificação A, 2 contatos
Alimentação	8,5...36 V DC
Temperatura de operação	-40...90 °C
Grau de proteção	IP 67; IP 69K
Dimensões e peso	Ø 19 mm x 66 mm; 59 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com fluidos líquidos ou gasosos cuja pressão relativa esteja dentro da faixa de medição de 0...16 bar.
Sistemas que aceitem saída analógica de corrente 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo G 1/4 externa.
Instalações cuja temperatura de operação esteja entre -40 e 90 °C e que requeiram grau de proteção IP 67 ou IP 69K.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão relativa esperada ultrapassar a faixa de medição de 0...16 bar; a pressão de ruptura informada não amplia a faixa de medição.
Não selecionar para sistemas que exijam saída diferente de 4...20 mA ou alimentação fora de 8,5...36 V DC.
Não selecionar para conexão de processo diferente de G 1/4 externa sem confirmar adaptador e vedação compatíveis.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: monitoramento industrial de pressão relativa em fluidos líquidos e gasosos, dentro da faixa de medição de 0...16 bar.
Possibilidade de integração: sistemas de aquisição ou controle com entrada analógica de corrente 4...20 mA e alimentação compatível com 8,5...36 V DC; validar carga e interface elétrica do circuito antes da instalação.
A instalação deve respeitar a conexão G 1/4 externa, a faixa de temperatura ambiente de -40...90 °C e as condições de pressão indicadas no datasheet. A ficha não especifica compatibilidade química detalhada para cada fluido.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5414, pressão relativa, 0 a 16 bar, G 1/4 externa, saída analógica 4 a 20 mA, verifique estes pontos:

Escolha o PT5414

Quando a aplicação requer medição de pressão relativa de 0...16 bar, saída analógica 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo G 1/4 externa.

Verifique outra especificação antes da compra

Busque outra versão se o processo exigir faixa de medição diferente, sinal elétrico diferente, rosca de processo distinta ou temperatura fora de -40...90 °C. Confirme a compatibilidade do controlador, da alimentação e do conector M12 com o datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão	Identificação do equipamento.
Modelo	PT5414	Código do modelo indicado no anúncio.
Designação do modelo	PT-016-SEG14-A-ZVG/US/ /W	Designação informada no cadastro técnico.
Tipo de pressão	Pressão relativa	Define a referência da medição de pressão.
Aplicação	Aplicações industriais com fluidos líquidos e gasosos	Aplicação descrita na ficha do produto.
Substâncias	Fluidos líquidos e gasosos	Meios indicados para a aplicação.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição indicada para a aplicação conforme a ficha.

Faixa de medição e pressão
Alcance de medição	0...16 bar / 0...232 psi / 0...1,6 MPa	Faixa nominal de medição.
Resistência à pressão estática	40 bar / 580 psi / 4 MPa	Valor de resistência informado; não substitui a faixa nominal de medição.
Pressão mínima de ruptura	450 bar / 6525 psi / 45 MPa	Limite de ruptura informado, não faixa de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor informado para resistência a vácuo.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; consultar datasheet para condições de uso.
Ciclos de pressão mínimos	60 milhões a 1,2 da pressão nominal	Condição de ensaio/carga especificada pelo fabricante.

Dados elétricos
Tensão de alimentação	8,5...36 V DC	Faixa de alimentação especificada.
Categoria de isolamento	III	Categoria informada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Carga máxima	(Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0 Ω; a 12 V, máx. 160 Ω; a 24 V, máx. 720 Ω	Limite de carga informado em função da tensão de alimentação.

Saídas e conexão elétrica
Quantidade de saídas analógicas	1	Número de saídas informado.
Sinal de saída	Analógico, corrente 4...20 mA	Tipo e faixa do sinal de saída.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Interface física elétrica informada; consultar datasheet para pinagem.
Tempo de resposta de passo da saída analógica	1 ms	Tempo de resposta especificado para a saída.

Precisão e desvios
Repetibilidade	< ±0,05 % (nas variações de temperatura < 10 K)	Valor de repetibilidade na condição térmica indicada.
Desvio de histerese	< ±0,2 %	Desvio especificado.
Desvio de linearidade	< ±0,1 (BFSL) / < ±0,2 (LS)	Valores segundo os métodos BFSL e LS indicados.
Desvio de características	< ±0,5 %	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)	Valores por faixa de temperatura, conforme ficha.
Estabilidade ao longo do tempo	< ±0,1 % por 6 meses	Intervalo de estabilidade especificado.

Tempos de reação
Retardo de prontidão	< 0,1 s	Tempo de prontidão informado.

Condições ambientais e proteção
Temperatura ambiente de operação	-40...90 °C	Limite de operação informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados pelo fabricante.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Condição e norma de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10...2000 Hz	Condição e norma de ensaio informadas.
Normas de compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas listadas na ficha.
Certificação	UL, número de aprovação J027	Certificação e número informados no cadastro técnico.

Dados mecânicos e materiais
Conexão de processo	G 1/4 rosca externa, DIN EN ISO 1179-2	Interface mecânica de processo.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência informados para a vedação.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material especificado para contato com o fluido.
Materiais de construção	1.4542; 1.4404 (aço inoxidável / 316L); PEI	Materiais listados para a construção.
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões externas informadas.
Peso	59 g	Massa indicada no cadastro técnico.
Torque de aperto	25...35 Nm	Intervalo de torque informado; respeitar as condições de montagem do fabricante.
MTTF	784 anos	Valor declarado no cadastro; não representa garantia nem vida útil assegurada.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade indicada na ficha.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA. A ficha não informa protocolo digital de comunicação.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC e saída analógica 4...20 mA. Confirme o pinout e o cabo correspondente no datasheet do fabricante; não há pinagem detalhada nos dados fornecidos.

Processo Conexão de processo G 1/4 rosca externa, conforme DIN EN ISO 1179-2; vedação da conexão em FKM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal analógico 4...20 mA e alimentação DC dentro de 8,5...36 V	✓	A ficha informa saída de corrente 4...20 mA e alimentação de 8,5...36 V DC; confirme também a carga elétrica permitida no circuito.
Conexão de processo fêmea compatível com G 1/4 externa	✓	A conexão do transmissor é G 1/4 rosca externa, com referência DIN EN ISO 1179-2.
Sistema que exige protocolo digital	✗	A ficha especifica saída analógica de 4...20 mA e não informa protocolo digital.
Processo com pressão relativa acima de 16 bar como faixa normal de medição	✗	A faixa de medição especificada é 0...16 bar; a pressão de ruptura não deve ser interpretada como faixa de operação.
Instalação com temperatura ambiente fora de -40...90 °C	✗	A temperatura ambiente de operação informada é -40...90 °C.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5414, pressão relativa, 0 a 16 bar, G 1/4 externa, saída analógica 4 a 20 mA

Confirme que a faixa de pressão relativa do processo está dentro de 0...16 bar e que o meio é compatível com os materiais indicados pelo fabricante.
Verifique se a tomada do processo possui conexão correspondente a G 1/4 externa, conforme DIN EN ISO 1179-2, e se a vedação FKM é adequada à aplicação.
Instale o transmissor sem exceder o torque de aperto informado de 25...35 Nm; siga as instruções do fabricante para a montagem.
Conecte o cabo compatível com M12, codificação A, 2 contatos; consulte o datasheet para confirmar a pinagem antes de energizar.
Verifique a alimentação de 8,5...36 V DC e a carga do circuito em relação aos limites especificados para a saída de corrente.
Após a energização, confirme o sinal de 4...20 mA e compare a leitura com a pressão aplicada, mantendo a instalação dentro dos limites ambientais e de pressão.

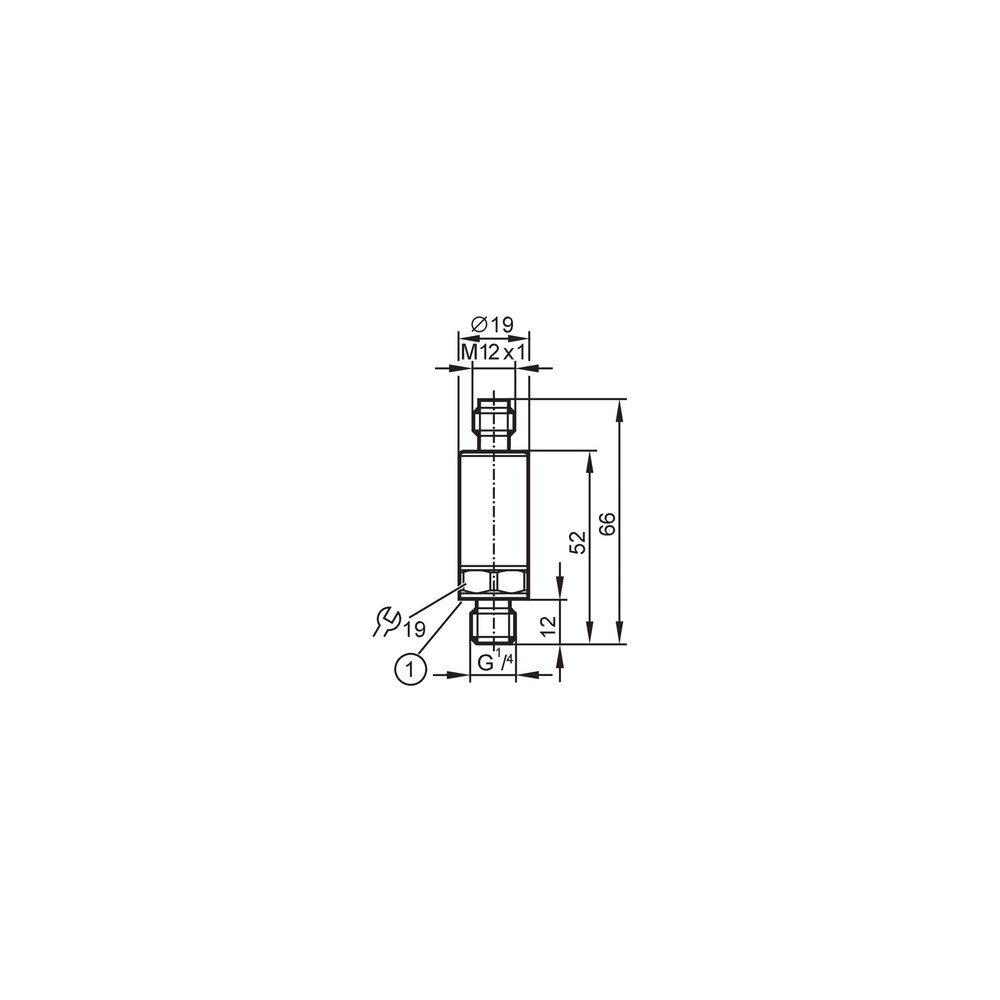

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não acompanha a pressão.	Alimentação ausente ou fora da faixa, circuito de corrente aberto, ligação M12 incorreta ou pressão fora da faixa de medição.	Meça a alimentação DC nos terminais conforme o datasheet, confira o cabo e a pinagem M12 e valide a pressão aplicada contra a faixa nominal.
O sinal de corrente fica instável ou não atinge o valor esperado.	Carga do circuito acima do limite permitido para a tensão de alimentação, conexão elétrica deficiente ou entrada do controlador incompatível com 4...20 mA.	Calcule a carga permitida com a tensão de alimentação, inspecione as conexões e confirme que a entrada do sistema aceita sinal de corrente 4...20 mA.
Há vazamento na conexão de processo.	Vedação FKM ausente, danificada ou inadequada, rosca incompatível ou montagem fora das condições recomendadas.	Despressurize o sistema, verifique a conexão G 1/4 e a vedação, e confira o torque de montagem informado no datasheet.
A leitura apresenta desvio em relação à pressão de referência.	Pressão aplicada fora da faixa nominal, referência de medição diferente (pressão absoluta versus relativa), erro de instalação ou condições de processo incompatíveis.	Compare a referência de pressão do sistema com o tipo relativo do PT5414, valide a pressão com instrumento de referência e consulte os desvios especificados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT5414 em português (Datasheet) Desenho em escala PT5414 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5414 e para que tipo de sistema ele serve?

É um transmissor industrial de pressão relativa para fluidos líquidos e gasosos. É apropriado para sistemas que utilizem medição de 0...16 bar e sinal analógico de corrente.

Que conexões e sinal elétrico preciso ter para usar este transmissor?

O processo deve aceitar rosca externa G 1/4 e a interface elétrica deve aceitar M12, codificação A, 2 contatos, com saída 4...20 mA e alimentação de 8,5...36 V DC. Confirme a pinagem no datasheet antes de ligar.

O produto acompanha cabo, conector ou outros acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor o conteúdo exato da embalagem antes da compra.

Serve para medir pressão absoluta?

Não: a ficha identifica o PT5414 como transmissor de pressão relativa. Para pressão absoluta, selecione um produto cuja ficha especifique esse tipo de medição.

Posso usar o PT5414 quando a pressão normal do processo passa de 16 bar?

A faixa de medição informada termina em 16 bar, portanto não deve ser selecionado para medir regularmente acima desse valor. A pressão de ruptura declarada não é uma faixa normal de operação.

O sinal fica travado ou não muda quando a pressão varia; o que devo verificar?

Verifique primeiro a alimentação, a continuidade do circuito de corrente e a compatibilidade da entrada com 4...20 mA. Confira também a pinagem M12 no datasheet e se a pressão está dentro da faixa de medição.

A leitura oscila ou difere do instrumento de referência; preciso trocar o transmissor?

Antes da troca, confirme a referência de pressão relativa, a carga elétrica do circuito e as condições de montagem. Compare a leitura com instrumento de referência e considere os desvios especificados pelo fabricante.

Como decidir entre o PT5414 e outro transmissor de pressão?

Escolha o PT5414 quando forem compatíveis a faixa de 0...16 bar, a saída 4...20 mA, a alimentação de 8,5...36 V DC e as conexões G 1/4 e M12. Para outra faixa, tipo de pressão, sinal ou rosca, compare com uma versão cuja ficha atenda a esses requisitos.

Que cuidado devo ter ao instalar a rosca de processo?

Verifique a compatibilidade da rosca G 1/4 externa e da vedação FKM, e respeite o torque informado de 25...35 Nm. Consulte o datasheet para as instruções detalhadas de montagem.

Como confirmar a ligação elétrica antes de colocar o transmissor em operação?

Use cabo M12 compatível e confirme a pinagem no datasheet do fabricante, pois os dados fornecidos não detalham a atribuição dos contatos. Antes de energizar, valide a alimentação e a carga do circuito.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; o PT5414 está especificado para este tipo de medição. (Ref.: Tipo de pressão: pressão relativa)

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir a variável medida a um sistema compatível. (Ref.: Corrente da saída analógica: 4...20 mA)

G 1/4

Designação da rosca externa de processo do transmissor. (Ref.: Conexão de processo: G 1/4, DIN EN ISO 1179-2)

IP 67 e IP 69K

Graus de proteção declarados para o invólucro; a instalação deve observar as condições definidas pelo fabricante. (Ref.: Grau de proteção: IP 67; IP 69K)

Carga máxima

Resistência de carga admissível no circuito da saída, relacionada à tensão de alimentação. (Ref.: Carga máxima: (Ub – 8,5 V) / 21,5 mA)
