Transmissor de Pressão IFM PT5412

Pré-visualizar: PT5412 IFM - Transmissor de Pressão IFM Industrial 0-160 bar 4-20mA

PT5412 IFM - Transmissor de Pressão IFM Industrial 0-160 bar 4-20mA

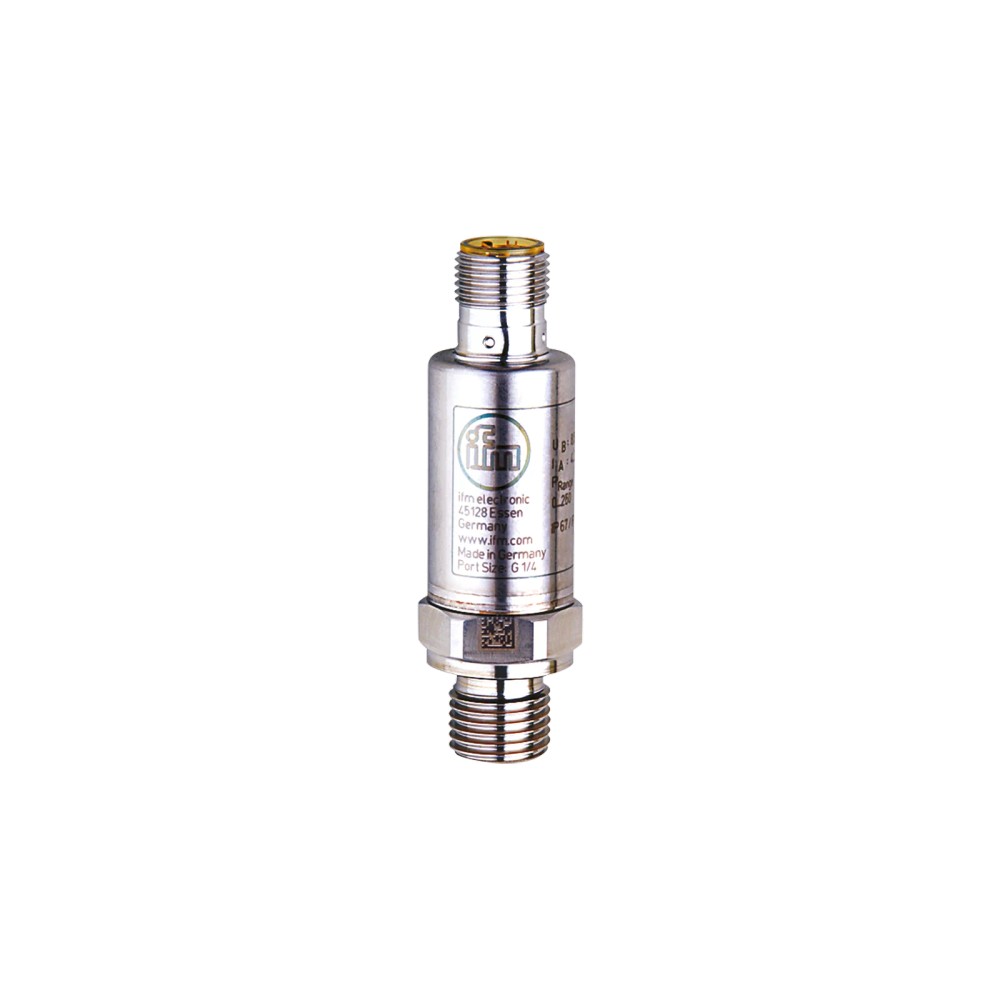

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5412
EAN: 4021179275934
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PT5412 IFM - Transmissor de Pressão IFM Industrial 0-160 bar 4-20mA"

Destaques do Produto

Faixa de medição

0...160 bar

Saída

4...20 mA

Conexão de processo

G 1/4 externa

Alimentação

8,5...36 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Fluido e temperatura

Fluidos líquidos e gasosos; -40...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5412, 0...160 bar, saída 4...20 mA, conexão G 1/4 externa

O IFM PT5412 é um transmissor eletrônico de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 160 bar e fornece sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8,5...36 V DC e graus de proteção IP67 e IP69K. A temperatura de operação informada é de -40 a 90 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Pressão relativa
Faixa de medição	0...160 bar / 0...2320 psi / 0...16 MPa
Sinal de saída	1 saída analógica de corrente, 4...20 mA
Alimentação	8,5...36 V DC
Conexão de processo	G 1/4 externa, DIN EN ISO 1179-2
Conexão elétrica	1 x M12, codificação A, 2 contatos
Temperatura de operação	-40...90 °C
Proteção do invólucro	IP67 e IP69K
Peso	60 g
Dimensões	Ø 19 mm / comprimento 66 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com medição de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa nominal de 0...160 bar e da temperatura de fluido de -40...90 °C.
Instalações cujo sistema aceite saída analógica de corrente 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo G 1/4 externa.
Montagens que atendam à conexão elétrica M12 codificação A com 2 contatos e às condições de instalação compatíveis com IP67/IP69K.

⚠ Considere outro se precisa de:

Aplicações que exijam medir pressão acima de 160 bar como faixa nominal de medição; a resistência à pressão informada não amplia a faixa de medição.
Sistemas cujo sinal de entrada não aceite 4...20 mA ou cuja alimentação esteja fora de 8,5...36 V DC.
Instalações com conexão de processo diferente de G 1/4 externa, sem adaptador compatível validado para o conjunto.

APLICAÇÕES E USO

Aplicação indicada na ficha: medição de pressão relativa em aplicações industriais com fluidos líquidos e gasosos. A seleção exige que a pressão nominal de medição esteja dentro de 0...160 bar e que a temperatura do fluido esteja entre -40 e 90 °C.
Possibilidade de integração: leitura por equipamento com entrada analógica de corrente 4...20 mA, desde que a alimentação, a carga máxima e a ligação elétrica sejam compatíveis; validar a pinagem no datasheet.
A ficha lista IP67 e IP69K, mas a adequação a uma instalação específica depende das condições reais de montagem e exposição. Não interpretar esses graus como autorização para qualquer condição de imersão ou limpeza.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5412, 0...160 bar, saída 4...20 mA, conexão G 1/4 externa, verifique estes pontos:

Escolha o PT5412 quando

A aplicação exigir medição de pressão relativa até 160 bar, saída de corrente 4...20 mA, processo G 1/4 externa e alimentação entre 8,5 e 36 V DC. Confirme também que fluido, temperatura e conexão elétrica atendem às condições da instalação.

Avalie outro transmissor quando

A faixa de medição necessária exceder 160 bar, o sistema exigir outro tipo de pressão, outro sinal de saída ou uma conexão de processo/elétrica diferente. A ficha disponível não especifica uma alternativa; compare os requisitos do processo com os dados do fabricante antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão	Classificação do produto na ficha técnica.
Modelo	PT5412	Identificação do modelo.
Tipo de pressão	Pressão relativa	Tipo de pressão medido.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida no cadastro.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na descrição do produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para a diretiva de equipamentos sob pressão.

Faixa de medição e pressão
Alcance de medição	0...160 bar / 0...2320 psi / 0...16 MPa	Faixa nominal de medição.
Resistência à pressão	400 bar / 5800 psi / 40 MPa	Valor de resistência à pressão indicado; não substitui a faixa de medição.
Pressão mínima de ruptura	1100 bar / 15950 psi / 110 MPa	Valor de pressão mínima de ruptura declarado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência contra vácuo informado.
Aviso da resistência à pressão	Estático	Condição de referência indicada para a resistência à pressão.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante; consultar datasheet para condições detalhadas.

Conexões de processo e materiais
Conexão de processo	Rosca externa G 1/4, DIN EN ISO 1179-2	Interface mecânica de processo.
Vedação da conexão do processo	FKM, DIN EN ISO 1179-2	Material e referência informados para a vedação da conexão.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material especificado para contato com o fluido.
Materiais	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais listados no cadastro do produto; a ficha fornecida não detalha a aplicação de cada material.
Elemento de estrangulamento	Não disponível para instalação posterior	Indicação da ficha sobre disponibilidade de elemento de estrangulamento.

Dados elétricos e alimentação
Tensão de operação	8,5...36 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo sob a tensão de ensaio declarada.
Proteção contra curto-circuitos	Sim	Recurso de proteção elétrica informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Carga máxima da saída	(Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0 Ω; a 12 V, máximo 160 Ω; a 24 V, máximo 720 Ω	Limite de carga dependente da tensão de operação, conforme valores registrados na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas no cadastro.

Saídas e conexão elétrica
Quantidade de saídas analógicas	1	Número de saídas informado.
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal analógico.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Interface elétrica indicada na ficha; consultar o datasheet para pinagem.

Precisão e desvios
Repetibilidade	< ± 0,05 % de duração	Valor informado para variações de temperatura inferiores a 10 K.
Desvio de histerese	< ± 0,2 % de duração	Desvio de histerese especificado.
Desvio de linearidade	< ± 0,1 % BFSL / < ± 0,2 % LS	Valores declarados para os métodos de referência BFSL e LS.
Desvio de características	< ± 0,5 % de duração	Desvio de características informado na ficha.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)	Coeficientes especificados para as faixas de temperatura indicadas; a ficha fornecida não explicita unidade adicional.
Estabilidade ao longo do tempo	< ± 0,1 % de duração por 6 meses	Estabilidade declarada para o período de seis meses.

Tempos de reação
Retardo de prontidão	< 0,1 s	Tempo indicado até a prontidão do dispositivo.
Tempo de resposta de passo da saída analógica	1 ms	Tempo de resposta especificado para a saída analógica.

Condições ambientais
Temperatura ambiente	-40...90 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-40...90 °C	Faixa de temperatura do fluido informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados; observar as condições de ensaio e montagem do fabricante.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms)	Condição e referência de ensaio de choque registradas.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10...2000 Hz)	Condição e referência de ensaio de vibração registradas.

Dados mecânicos e vida útil
Invólucro	Cilíndrico	Formato do invólucro informado.
Dimensões	Ø 19 mm / comprimento 66 mm	Dimensões registradas para o produto.
Peso	60 g	Massa indicada no cadastro.
Torque máximo de aperto	25...35 Nm	Faixa de torque máximo registrada; verificar as instruções de montagem do fabricante.
Ciclos de pressão mínimos	60 milhões, a 1,2 vezes a pressão nominal	Condição de referência declarada para os ciclos de pressão.
MTTF	787 anos	Valor de MTTF informado no cadastro; não equivale a uma vida útil garantida.
Número de unidades por embalagem	1 peça	Quantidade de produto indicada por embalagem.

Certificações e identificação regulatória
Número do arquivo UL	E174189	Identificador de arquivo UL informado.
Número de aprovação UL	J026	Identificador de aprovação UL registrado.
NCM	9026.20.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA. A ficha não informa protocolo digital de comunicação.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC; saída analógica de corrente 4...20 mA. Confirme no datasheet do fabricante a atribuição dos contatos e o esquema de ligação antes da instalação.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2; vedação da conexão de processo em FKM. Compatibilidade mecânica depende de a contraparte do processo corresponder à rosca e à vedação especificadas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou sistema de aquisição que aceite sinal de corrente 4...20 mA, com alimentação compatível de 8,5...36 V DC	✓	A ficha especifica uma saída analógica de 4...20 mA e alimentação de 8,5...36 V DC. A compatibilidade do equipamento receptor deve ser confirmada separadamente.
Conexão de processo correspondente a G 1/4 externa, com vedação adequada à conexão especificada	✓	A conexão de processo é G 1/4 externa segundo DIN EN ISO 1179-2 e utiliza vedação FKM.
Sistema que necessita de pressão relativa na faixa nominal de 0...160 bar	✓	A faixa de medição indicada para o PT5412 é 0...160 bar.
Aplicação que necessita medir acima de 160 bar como faixa nominal	✗	A faixa de medição termina em 160 bar. A resistência à pressão indicada é um dado distinto e não representa faixa de medição.
Sistema que exige protocolo digital como forma de comunicação do sensor	✗	A ficha informa saída analógica 4...20 mA e não especifica protocolo digital.
Instalação com alimentação abaixo de 8,5 V DC ou acima de 36 V DC	✗	A tensão de operação especificada é de 8,5...36 V DC.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5412, 0...160 bar, saída 4...20 mA, conexão G 1/4 externa

Confirme no datasheet que a pressão relativa, o fluido e as temperaturas ambiente e do processo estão dentro dos limites especificados.
Verifique se a contraparte do processo corresponde à rosca G 1/4 externa e à vedação FKM indicada; inspecione a área de vedação antes da montagem.
Instale o sensor sem exceder o torque indicado de 25...35 Nm e siga as instruções do fabricante para a montagem mecânica.
Confirme que a alimentação disponível está entre 8,5 e 36 V DC e que a entrada do sistema receptor aceita sinal de corrente de 4...20 mA.
Conecte o cabo ao conector M12 codificação A de 2 contatos; use a pinagem do datasheet, pois ela não está detalhada no cadastro fornecido.
Após a energização, verifique a leitura do sinal e procure vazamentos ou anomalias na conexão antes de colocar o processo em operação.

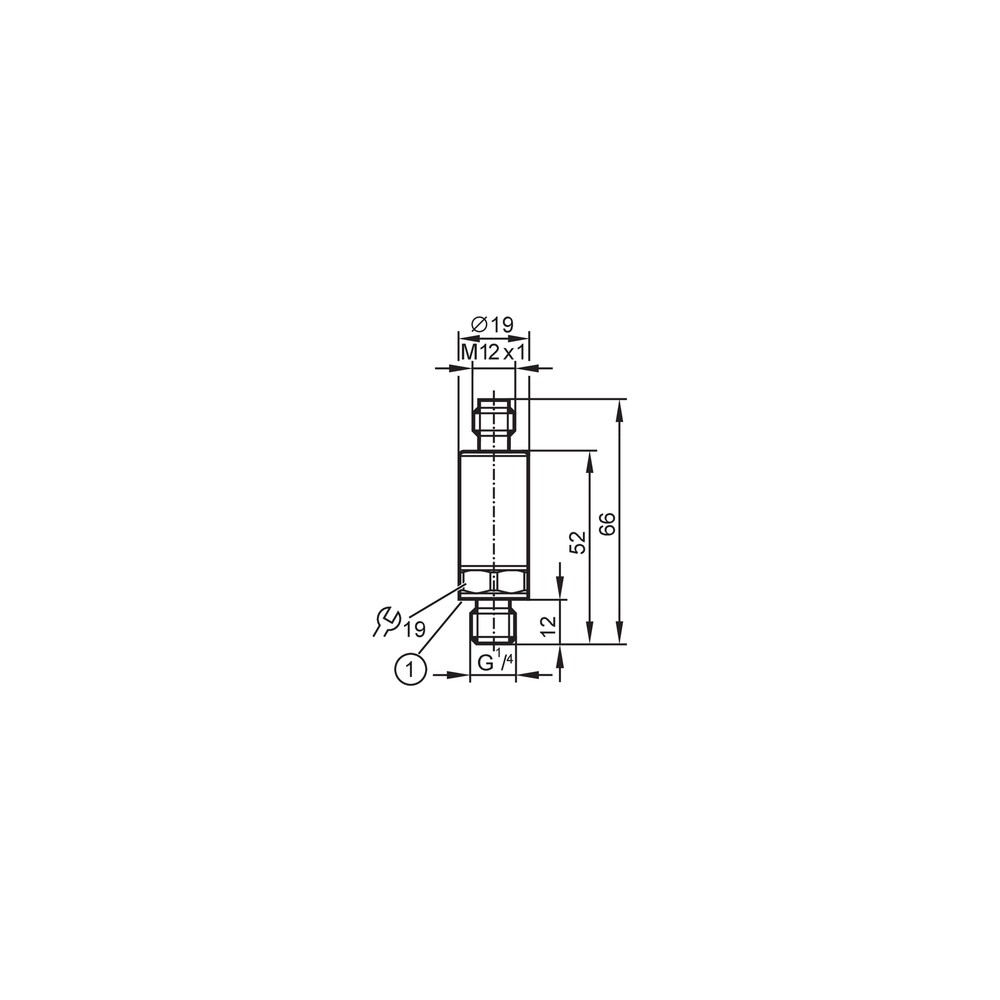

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura fica em zero, fora da faixa ou não acompanha a pressão do processo.	Alimentação fora da faixa especificada, ligação incorreta ou entrada receptora incompatível com corrente 4...20 mA.	Meça a tensão de alimentação nos terminais e confirme a ligação conforme a pinagem do datasheet; verifique se o receptor está configurado para entrada de corrente.
O sinal varia ou apresenta leitura instável durante a operação.	Carga da saída superior ao limite correspondente à tensão de alimentação ou conexão elétrica inadequada.	Compare a carga do circuito com os limites da ficha para a tensão aplicada e inspecione o conector e a fiação.
Há vazamento na conexão de processo após a instalação.	Rosca ou vedação incompatível, vedação danificada ou montagem fora das instruções.	Despressurize o sistema e confira a rosca G 1/4, a condição da vedação FKM e o torque de montagem recomendado pelo fabricante.
O sensor não apresenta resposta coerente apesar de haver sinal elétrico.	Pressão, temperatura ou fluido fora das condições especificadas, ou entrada de pressão/conexão obstruída.	Compare pressão e temperatura com os limites da ficha, confirme que o fluido corresponde à aplicação e inspecione a conexão com o sistema despressurizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT5412 em português (Datasheet) Desenho em escala PT5412 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5412 e para que tipo de medição serve?

É um transmissor eletrônico de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. A faixa de medição especificada é de 0...160 bar, com saída analógica 4...20 mA.

O PT5412 funciona com qualquer CLP ou sistema de aquisição?

Não necessariamente: o equipamento receptor precisa aceitar sinal de corrente 4...20 mA. Também é necessário verificar a alimentação e a carga máxima do circuito nos dados do datasheet.

O produto acompanha cabo, conector ou adaptador de processo?

A ficha fornecida não lista acessórios inclusos, portanto não é possível confirmar cabo, conector avulso ou adaptador. O sensor é descrito com conexão elétrica M12 e rosca de processo G 1/4 externa.

Posso usar o PT5412 para medir pressão acima de 160 bar?

A faixa nominal de medição termina em 160 bar, então ele não deve ser selecionado para medir pressões acima desse valor. A resistência à pressão indicada é um parâmetro diferente e não amplia a faixa de medição.

Este transmissor serve para medir pressão absoluta?

A ficha especifica pressão relativa. Ela não identifica o PT5412 como transmissor de pressão absoluta.

O sensor está energizado, mas o sinal fica fora do esperado; o que verifico antes de substituí-lo?

Confira primeiro a alimentação, que deve estar entre 8,5 e 36 V DC, e confirme que o receptor está configurado para 4...20 mA. Verifique também a carga do circuito e a pinagem indicada no datasheet.

A leitura oscila; isso significa que o transmissor está com defeito?

Não necessariamente: carga elétrica acima do limite, conexão instável ou condições de processo fora dos limites também podem causar leituras incorretas. Verifique a carga conforme a tensão aplicada e compare a pressão e a temperatura com a ficha.

Como escolher entre o PT5412 e outro transmissor de pressão?

Escolha o PT5412 quando forem necessários pressão relativa até 160 bar, saída 4...20 mA e conexão G 1/4 externa. Se o sistema exigir outra faixa, tipo de pressão, sinal ou conexão, compare essas exigências com a ficha de outro modelo.

Que cuidados devo tomar ao instalar a conexão de processo?

Confirme a compatibilidade da rosca G 1/4 externa e da vedação FKM, e siga o torque de 25...35 Nm informado no cadastro. Consulte o datasheet do fabricante para o procedimento completo e a pinagem elétrica.

Como confirmar a ligação elétrica do conector M12?

A ficha identifica M12, codificação A e 2 contatos, mas não detalha a atribuição dos contatos no conteúdo fornecido. Consulte o datasheet oficial antes de ligar alimentação e saída.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão declarado para este produto. (Ref.: Tipo de pressão: pressão relativa)

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir a medição ao equipamento receptor. (Ref.: Corrente da saída analógica: 4...20 mA)

G 1/4

Designação da rosca de processo externa indicada para a conexão mecânica do transmissor. (Ref.: Conexão de processo: G 1/4, DIN EN ISO 1179-2)

IP67 e IP69K

Graus de proteção do invólucro declarados pelo fabricante; a adequação depende das condições de instalação e exposição. (Ref.: Proteção: IP67; IP69K)

Carga máxima da saída

Limite de carga elétrica suportado pela saída analógica, que varia conforme a tensão de alimentação. (Ref.: Carga máxima: (Ub – 8,5 V) / 21,5 mA)
