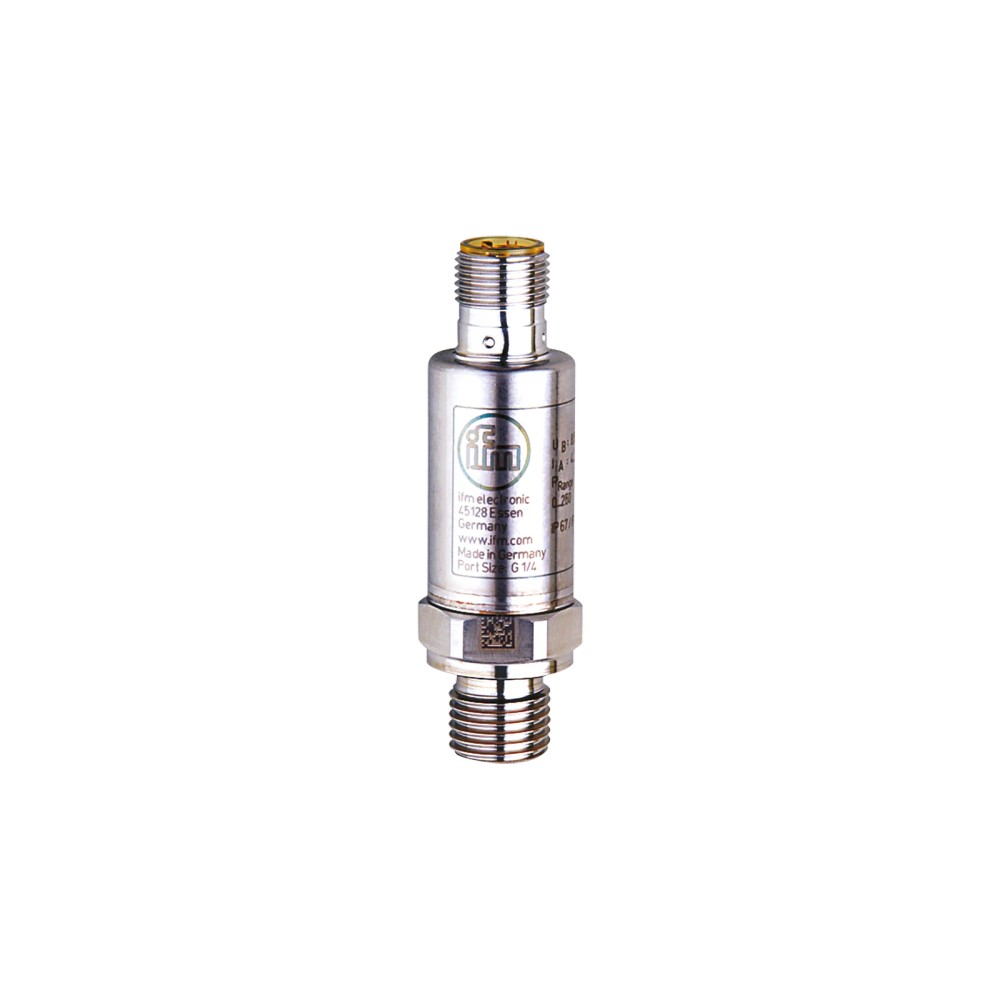

Sobre o Transmissor de Pressão IFM PT5403, 0...25 bar, saída analógica 4...20 mA, conexão G 1/4 externa

O IFM PT5403 é um transmissor eletrônico de pressão relativa para monitoramento de pressão em aplicações industriais. Mede de 0...25 bar e fornece sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8,5...36 V DC e grau de proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PT5403
Tipo de pressão	Pressão relativa
Faixa de medição	0...25 bar / 0...360 psi / 0...2,5 MPa
Saída	Analógica, 4...20 mA
Conexão de processo	G 1/4 externa, DIN EN ISO 1179-2
Conexão elétrica	1 x M12, codificação A, 2 contatos
Tensão de operação	8,5...36 V DC
Temperatura do fluido	-40...90 °C
Grau de proteção	IP 67; IP 69K
Dimensões e massa	Ø 19 mm / comprimento 66 mm; 59 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de medição e das temperaturas especificadas.
Sistemas de aquisição ou controle que aceitem sinal analógico de 4...20 mA e alimentação de 8,5...36 V DC.
Instalações com conexão de processo compatível com rosca G 1/4 externa conforme DIN EN ISO 1179-2.

⚠ Considere outro se precisa de:

Não selecionar para medições acima de 25 bar como faixa de medição nominal; a resistência à pressão estática não amplia a faixa de medição.
Não conectar a uma entrada que não aceite sinal analógico de 4...20 mA ou que não forneça alimentação dentro de 8,5...36 V DC.
Não utilizar com conexão de processo mecanicamente diferente de G 1/4 externa sem adaptação validada para a instalação.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais de monitoramento de pressão relativa em fluidos líquidos ou gasosos; respeitar a faixa de medição e as temperaturas declaradas.
Possibilidade de aplicação: integração com sistemas de controle ou aquisição que aceitem entrada de corrente analógica de 4...20 mA, alimentação de 8,5...36 V DC e carga dentro dos limites informados. Validar o projeto e a carga elétrica antes da instalação.
A conexão de processo exige rosca externa G 1/4 conforme DIN EN ISO 1179-2. Confirmar a compatibilidade da conexão, da vedação e do fluido com os materiais listados antes do uso.
O grau IP 67 e IP 69K é declarado para o produto; não substitui a verificação das condições de montagem, do conector utilizado e dos requisitos específicos da instalação.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5403, 0...25 bar, saída analógica 4...20 mA, conexão G 1/4 externa, verifique estes pontos:

Escolha o PT5403 quando

A aplicação exigir medição de pressão relativa entre 0 e 25 bar, saída analógica de 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo G 1/4 externa.

Avalie outra configuração quando

A faixa necessária ultrapassar 25 bar, o sistema exigir outro tipo de pressão, uma saída diferente de 4...20 mA ou uma conexão de processo distinta. Confirme os requisitos do processo e do sistema receptor no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico	Equipamento para medição e transmissão de pressão.
Modelo e código	PT5403	Identificação do produto.
Marca	IFM	Fabricante informado no anúncio.
Tipo de pressão	Pressão relativa	Referência de medição indicada na ficha.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de meio informados; confirmar compatibilidade química com os materiais em contato.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória declarada na ficha.

Faixa de medição e pressão
Alcance de medição	0...25 bar / 0...360 psi / 0...2,5 MPa	Faixa nominal de medição.
Resistência à pressão	65 bar / 940 psi / 6,5 MPa (estático)	Limite de resistência estática; não é a faixa de medição.
Mínima pressão de ruptura	600 bar / 8700 psi / 60 MPa	Valor mínimo de pressão de ruptura informado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência a vácuo declarada.
Proteção contra sobrecarga	Sim	Recurso informado para proteção contra sobrecarga.
Ciclos de pressão mínimos	60 milhões a 1,2 da pressão nominal	Condição de ensaio informada para ciclos de pressão.

Dados elétricos e alimentação
Tensão de operação	8,5...36 V DC	Faixa de alimentação de corrente contínua.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor e condição de ensaio declarados.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Carga máxima da saída	(Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0 Ω; a 12 V = máximo 160 Ω; a 24 V = máximo 720 Ω	Limite de carga dependente da tensão de alimentação.

Saídas e conexão elétrica
Sinal de saída	Analógico	Tipo de sinal de saída informado.
Corrente da saída analógica	4...20 mA	Sinal de corrente para o sistema receptor.
Quantidade de saídas analógicas	1	Número de saídas analógicas.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Conector e configuração descritos na ficha.
Ocupação de conexão	Pino 1: L+; pino 3: OUT	Identificação de alimentação e saída conforme ficha.

Conexão de processo e materiais
Conexão de processo	Rosca externa G 1/4 conforme DIN EN ISO 1179-2	Interface mecânica de processo.
Vedação da conexão de processo	FKM, conforme DIN EN ISO 1179-2	Material e referência informados para a vedação.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material molhado informado; validar compatibilidade com o fluido.
Materiais declarados	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais listados na ficha; a ficha identifica separadamente 1.4542 como material em contato com o fluido.
Torque máximo de aperto	25...35 Nm	Torque recomendado informado; depende da lubrificação, vedação e nível de pressão.

Precisão e desvios
Desvio de características	< ± 0,5 % de duração	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Desvio de linearidade	< ± 0,1 (BFSL) / < ± 0,2 (LS) % de duração	Valores declarados para os métodos BFSL e LS.
Desvio de histerese	< ± 0,2 % de duração	Desvio de histerese informado.
Repetibilidade	< ± 0,05 % de duração	Aplicável nas variações de temperatura < 10 K.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) % de duração / 10 K	Coeficientes por intervalo de temperatura informados.
Estabilidade ao longo do tempo	< ± 0,1 % de duração por 6 meses	Período de referência especificado na ficha.

Tempos de resposta
Retardo de prontidão	< 0,1 s	Tempo até a prontidão declarado.
Tempo de resposta de passo da saída analógica	1 ms	Tempo de resposta especificado para a saída analógica.

Condições ambientais
Temperatura ambiente	-40...90 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-40...90 °C	Faixa de temperatura do meio informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; seguir as condições de instalação e ensaio do fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Norma e condição de choque informadas.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Norma, aceleração e intervalo de frequência informados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC indicadas na ficha.

Dados mecânicos
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões declaradas na ficha.
Peso	59 g	Massa informada no conjunto de dados do produto.
Elemento de estrangulamento disponível	Não, instalação posterior	Disponibilidade indicada na ficha.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica 1 x M12, codificação A, 2 contatos. Pin 1: L+; Pin 3: OUT. Alimentação de 8,5...36 V DC. A entrada receptora deve ser compatível com sinal analógico de 4...20 mA. Carga máxima: (Ub – 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máximo 160 Ω; a 24 V: máximo 720 Ω.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com vedação FKM. A compatibilidade mecânica depende da conexão correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de 4...20 mA, alimentação de 8,5...36 V DC e carga dentro do limite especificado	✓	Corresponde ao sinal, à faixa de alimentação e aos limites de carga informados para a saída.
Instalação com conexão de processo G 1/4 externa conforme DIN EN ISO 1179-2	✓	A rosca de processo do transmissor é G 1/4 externa; confirmar também vedação e montagem compatíveis.
Sistema que exige comunicação digital ou protocolo não informado na ficha	✗	A ficha especifica saída analógica de 4...20 mA e não informa protocolo digital.
Processo com pressão de medição requerida acima de 25 bar	✗	A faixa de medição nominal termina em 25 bar; valores de resistência à pressão não representam faixa de medição.
Fluido ou ambiente dentro de -40...90 °C, com pressão e materiais adequados à aplicação	✓	A temperatura ambiente e a do fluido informadas são de -40...90 °C; a compatibilidade química específica do fluido deve ser verificada para os materiais molhados.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5403, 0...25 bar, saída analógica 4...20 mA, conexão G 1/4 externa

Confirme que a faixa de pressão, o tipo de pressão e as temperaturas do processo estão dentro dos valores especificados para o PT5403.
Verifique se a conexão de processo é compatível com a rosca externa G 1/4 conforme DIN EN ISO 1179-2 e se a vedação FKM é adequada ao processo.
Instale o transmissor na conexão de processo e aplique o torque recomendado de 25...35 Nm, considerando que o valor depende de lubrificação, vedação e nível de pressão.
Conecte a alimentação de 8,5...36 V DC e o circuito de saída conforme a ocupação indicada: pino 1 L+ e pino 3 OUT.
Confirme que a entrada do sistema receptor aceita sinal de 4...20 mA e que sua carga respeita o limite correspondente à tensão de alimentação.
Após a montagem, verifique a estanqueidade, o estado do conector M12 e a leitura do sinal no sistema receptor antes de colocar o processo em operação.

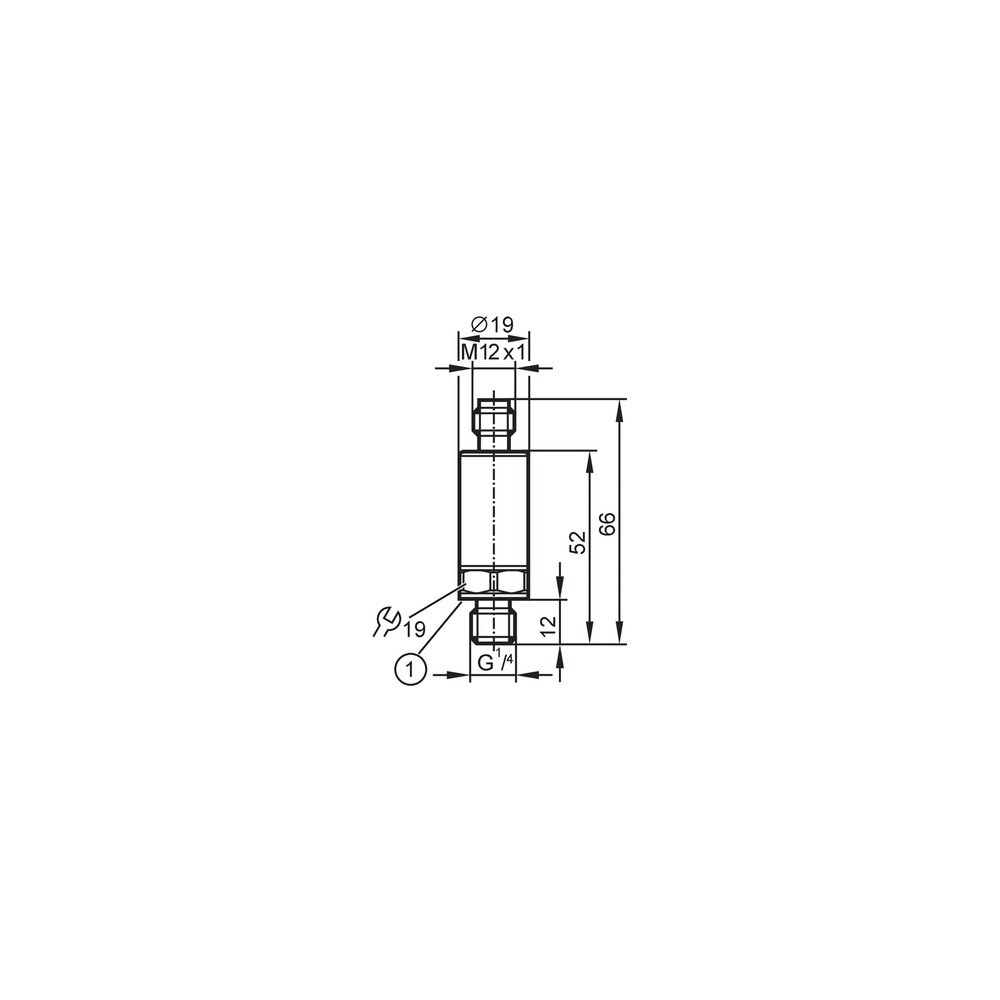

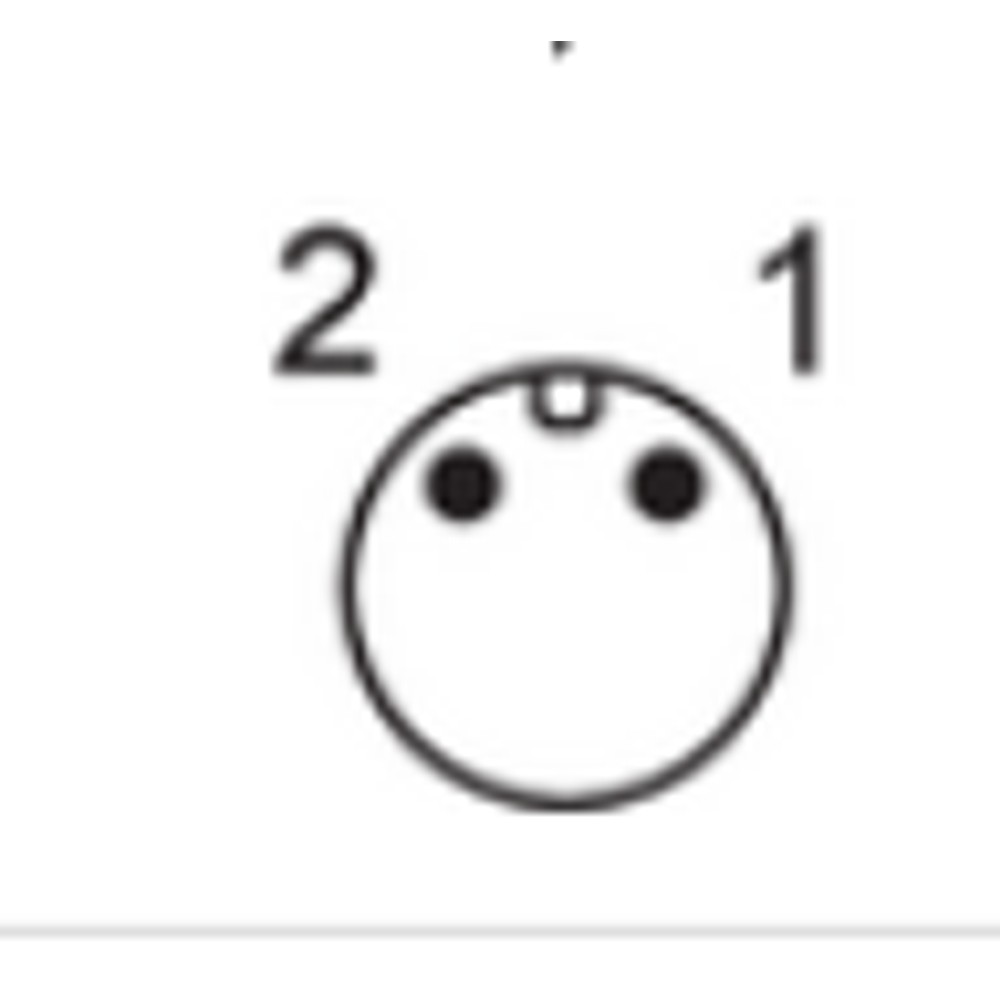

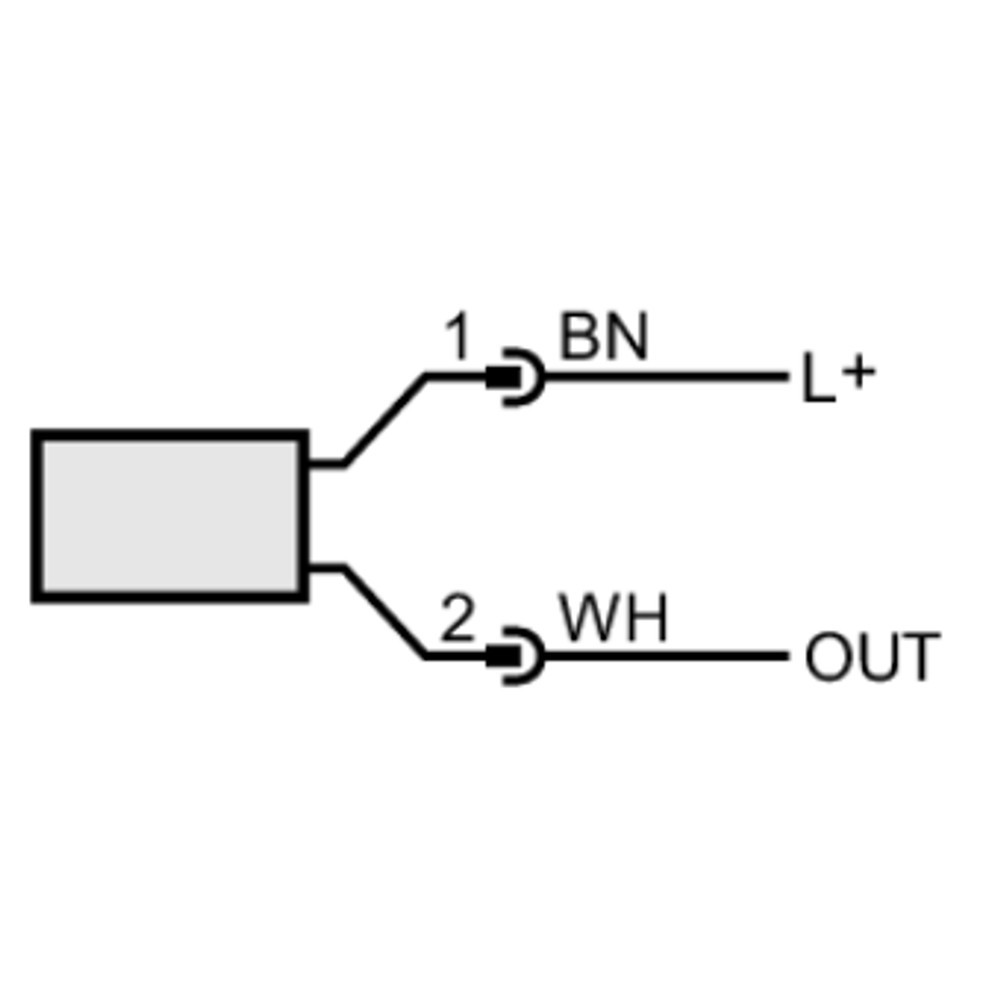

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema receptor não apresenta sinal de corrente.	Alimentação ausente ou fora da faixa, ligação incorreta dos pinos ou circuito aberto.	Meça a tensão entre os pinos 1 (L+) e 3 (OUT) conforme o esquema do fabricante e verifique continuidade, alimentação e conexão M12.
A leitura de pressão fica fora da faixa esperada ou não acompanha o processo.	Faixa de processo incompatível com a medição nominal, conexão incorreta ou condição de pressão não correspondente à pressão relativa medida.	Compare a pressão aplicada com o alcance nominal de 0...25 bar e confira o tipo de pressão, a montagem e a conexão de processo.
A saída de 4...20 mA apresenta erro ou fica instável no sistema receptor.	Carga do circuito acima do limite permitido para a tensão de alimentação ou incompatibilidade da entrada receptora.	Meça a tensão de alimentação e a resistência total da carga; compare os valores com a relação de carga máxima especificada para a tensão utilizada.
Há vazamento na conexão do processo após a montagem.	Vedação inadequada, conexão incompatível ou aperto fora da condição recomendada.	Despressurize o sistema, inspecione a rosca G 1/4 e a vedação FKM e confirme o torque recomendado e as condições de montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PT5403 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5403 e para que serve?

É um transmissor eletrônico de pressão relativa destinado ao monitoramento de pressão em aplicações industriais. Converte a medição em um sinal analógico de corrente.

Que tipo de entrada e conexão elétrica preciso ter para usar este transmissor?

O sistema receptor deve aceitar sinal de 4...20 mA, e a alimentação deve estar entre 8,5 e 36 V DC. A conexão elétrica do transmissor é M12, codificação A, com dois contatos.

O que acompanha o PT5403?

A ficha informa uma unidade por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo da embalagem.

Este modelo serve para medir pressões acima de 25 bar?

A faixa de medição nominal termina em 25 bar. A resistência estática à pressão é um limite distinto e não significa que o transmissor meça acima da faixa nominal.

Posso usar o PT5403 com uma conexão de processo diferente de G 1/4?

A conexão especificada é G 1/4 externa conforme DIN EN ISO 1179-2. A ficha não confirma compatibilidade com outras roscas; qualquer adaptação precisa ser validada para a instalação.

O transmissor mostra corrente zero; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação dentro de 8,5...36 V DC, a ligação dos pinos 1 e 3, a continuidade do circuito e o conector M12. Confirme também se o sistema receptor está configurado para entrada de 4...20 mA.

A leitura fica incorreta quando a pressão muda; o que pode causar isso?

Uma causa possível é a carga elétrica acima do limite permitido para a tensão de alimentação. Confira a resistência total do circuito, a tensão aplicada e se a pressão está dentro da faixa nominal.

É melhor comprar um transmissor avulso ou um kit?

A ficha identifica o PT5403 como uma unidade por embalagem e não informa a existência de kit ou acessórios. Se a instalação exigir cabos, conectores ou adaptações, confirme separadamente a compatibilidade desses itens.

Como escolho entre o PT5403 e outro transmissor de pressão?

Compare a faixa requerida, o tipo de pressão, a saída, a alimentação e a conexão de processo. O PT5403 é adequado quando esses requisitos correspondem a 0...25 bar, pressão relativa, 4...20 mA, 8,5...36 V DC e G 1/4 externa.

Que cuidados devo ter durante a instalação?

Confirme a compatibilidade da rosca e da vedação e use o torque recomendado de 25...35 Nm, considerando as condições de lubrificação, vedação e pressão. Faça as ligações elétricas conforme os pinos indicados e verifique a estanqueidade antes de operar.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão indicado para o transmissor. (Ref.: Tipo de pressão: pressão relativa)

Sinal analógico 4...20 mA

Saída de corrente que representa a medição para uma entrada compatível do sistema receptor. (Ref.: Corrente da saída analógica: 4...20 mA)

G 1/4 externa

Conexão de processo com rosca externa especificada conforme a norma indicada na ficha. (Ref.: DIN EN ISO 1179-2)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; deve ser considerada junto às condições de instalação. (Ref.: IP 67; IP 69K)

BFSL

Referência de método para especificar o desvio de linearidade; a ficha também informa o valor pelo método LS. (Ref.: Desvio de linearidade BFSL / LS)
