Transmissor de Pressão IFM PT5402

Pré-visualizar: PT5402 IFM - Transmissor de Pressão IFM Industrial 0-100 bar 4-20mA G1/4

PT5402 IFM - Transmissor de Pressão IFM Industrial 0-100 bar 4-20mA G1/4

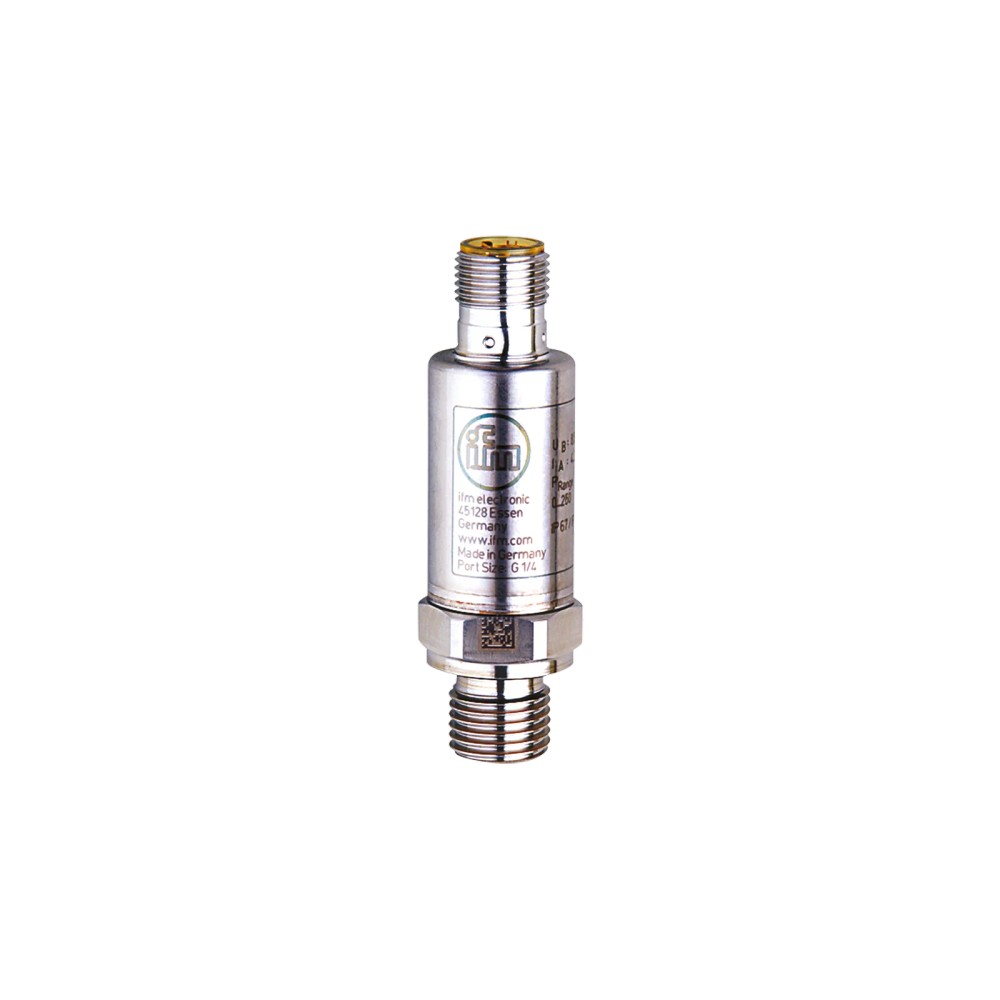

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5402
EAN: 4021179274043
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT5402 IFM - Transmissor de Pressão IFM Industrial 0-100 bar 4-20mA G1/4"

Destaques do Produto

Faixa de Medição

0-100 bar

Saída

4-20 mA

Conexão de Processo

G 1/4

Grau de Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT5402 IFM - Transmissor de Pressão Industrial 0-100 bar 4-20mA G1/4

O PT5402 é um transmissor de pressão industrial da IFM, projetado para monitoramento preciso de fluidos líquidos e gasosos. Ele opera em uma faixa de 0 a 100 bar e oferece uma saída analógica de 4 a 20 mA. Com corpo em aço inoxidável e proteção IP67/IP69K, é ideal para ambientes com exigências rigorosas de robustez.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PT5402
Range	0-100 bar
Saída	4-20 mA
Conexão	G 1/4 externa
Proteção	IP67 / IP69K
Material	Aço Inoxidável
Temp. Op.	-40 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos industriais
Circuitos de refrigeração
Monitoramento de linhas pneumáticas
Automação de processos com fluidos compatíveis

⚠ Considere outro se precisa de:

Fluidos altamente corrosivos que danifiquem aço inoxidável 1.4542 ou 1.4404
Aplicações com picos de pressão cíclicos superiores a 250 bar
Uso em atmosferas explosivas sem proteção adequada
Ambientes com temperaturas de fluido acima de 90°C

APLICAÇÕES E USO

Monitoramento de pressão em unidades hidráulicas
Sistemas de refrigeração industrial
Controle de compressores de ar
Automação de processos onde a estabilidade de medição é crítica

COMO ESCOLHER

Antes de comprar o PT5402 IFM - Transmissor de Pressão Industrial 0-100 bar 4-20mA G1/4, verifique estes pontos:

Quando escolher este produto

Indicado quando sua aplicação exige um sensor de pressão robusto, com saída de 4-20 mA, para faixas de até 100 bar, e ambiente com alta exigência de proteção contra líquidos (IP69K).

Quando buscar outra opção

Busque outro modelo se a faixa de pressão exceder 100 bar, se o tipo de conexão de processo exigir outro padrão ou se o fluido de processo for quimicamente incompatível com o aço inox 1.4542.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de Medição	0...100 bar / 0...1450 psi / 0...10 MPa	Intervalo operacional nominal do sensor
Tipo de Pressão	Pressão relativa	Referência de medição contra a pressão atmosférica

Dados Elétricos
Saída Analógica	4...20 mA	Sinal de corrente proporcional à pressão
Tensão de Alimentação	8,5...36 V DC	Faixa de operação elétrica
Proteção	Curto-circuito, Inversão de polaridade	Recursos de segurança elétrica integrados

Dados Mecânicos
Conexão de Processo	G 1/4 rosca externa	Padrão DIN EN ISO 1179-2
Material em contato	1.4542 (17-4 PH / 630)	Material resistente à corrosão em contato com o fluido

Condições Ambientais
Grau de Proteção	IP 67; IP 69K	Resistência a líquidos e poeira
Temperatura de operação	-40...90 °C	Limite térmico de ambiente e fluido

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x M12; codificação A; 2 contatos

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de 0 a 100 bar	✓	Dentro da faixa de operação nominal.
Fluidos agressivos (química)	✗	Materiais em contato são 1.4542/1.4404, verificar compatibilidade química.
Conexão G 1/4	✓	Compatibilidade mecânica direta.

INSTALAÇÃO

Como instalar o PT5402 IFM - Transmissor de Pressão Industrial 0-100 bar 4-20mA G1/4

Verifique a integridade da rosca G 1/4 no ponto de medição.
Aplique o torque adequado de 25-35 Nm na conexão roscada.
Posicione o sensor sem forçar o corpo metálico.
Conecte o cabo M12 de 4 pinos conforme o diagrama de fiação.
Certifique-se de que a vedação FKM está corretamente assentada.
Verifique o sinal de saída 4-20 mA após energizar o sistema.

Diagrama Elétrico

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal ou leitura travada em valor fixo	Curto-circuito ou inversão de polaridade na fiação	Verifique a continuidade do cabo e as conexões elétricas no conector M12 conforme diagrama.
Dano físico ao sensor ou erro permanente de medição	Pico de pressão excedendo a resistência mecânica	Compare o histórico de pressão do processo com o limite de 100 bar (ruptura 1000 bar).
Perda de fluido na conexão	Vazamento na vedação	Verifique o torque de aperto (25-35 Nm) e o estado do anel O-ring de vedação.
Oscilação no valor de saída analógica	Ruído elétrico na linha de sinal	Certifique-se de que o cabo do sinal esteja blindado e longe de fontes de interferência eletromagnética.

DOCUMENTAÇÃO TÉCNICA

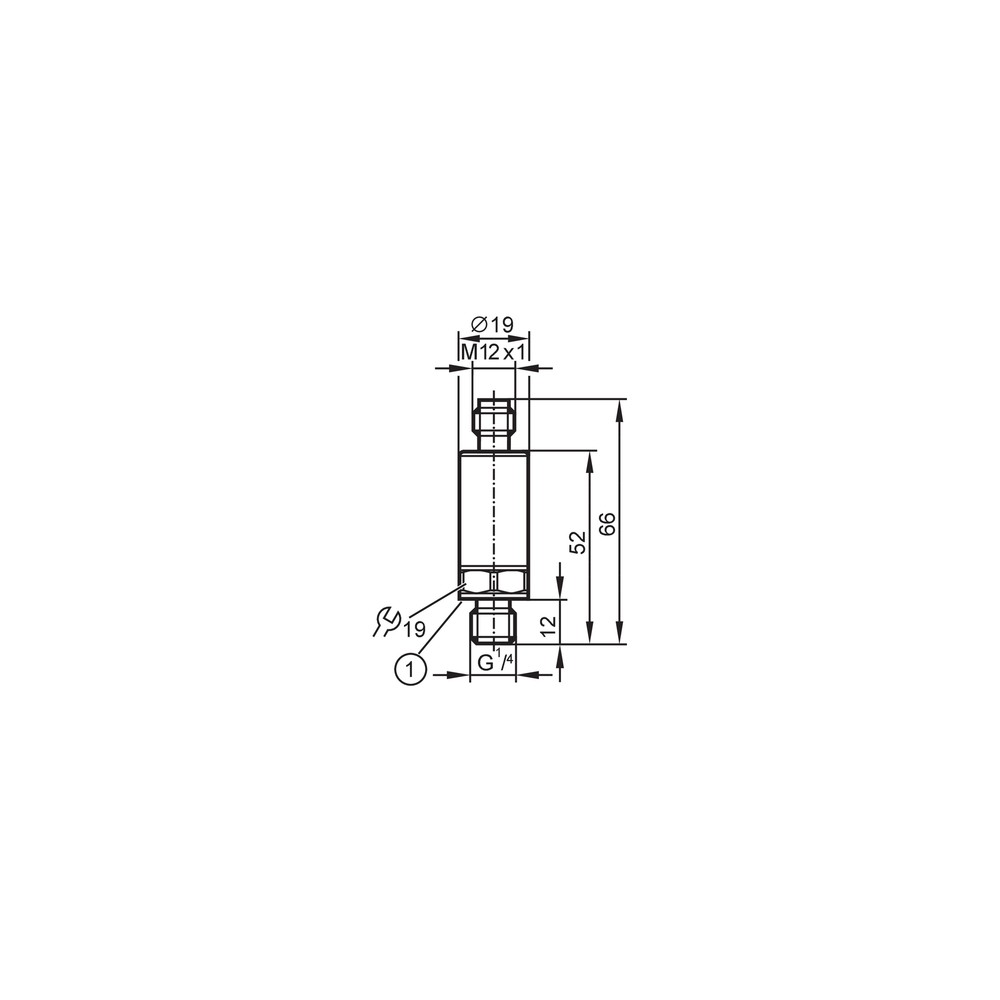

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão IFM PT5402?

O Transmissor de Pressão IFM PT5402 é um sensor eletrônico de pressão relativa, utilizado para monitorar a pressão de fluidos líquidos e gasosos em sistemas industriais, convertendo a grandeza física em um sinal analógico de 4...20 mA.

Com quais sistemas de automação o PT5402 é compatível?

Este modelo é compatível com sistemas de automação que aceitam entrada analógica de 4-20 mA e possui conexão elétrica padrão M12, codificação A, com 2 contatos.

Para quais aplicações o produto não é indicado?

Não deve ser utilizado em aplicações que superem a pressão nominal de 100 bar ou em meios agressivos que não sejam compatíveis com os materiais em contato (aço inoxidável 1.4542/1.4404).

O sensor suporta vácuo ou pressões extremas?

O produto não é adequado para aplicações que exijam medição de vácuo abaixo de -1000 mbar ou pressões superiores à pressão de ruptura de 1000 bar.

O que fazer se o sinal de saída parecer instável?

Se o sinal de saída apresentar comportamento instável, verifique primeiro a integridade do cabo M12 e se há ruído eletromagnético próximo ao cabeamento.

Como diagnosticar uma falha de leitura no sensor?

Sintomas de leitura de pressão constante em zero ou valor máximo, mesmo com pressão aplicada, indicam falha no sensor ou rompimento interno. Verifique a tensão de alimentação e a continuidade do loop de corrente antes de substituir.

Como este modelo se compara a outras variações da série?

A escolha entre o PT5402 e outros modelos deve basear-se na faixa de medição necessária. Este modelo é fixo em 0-100 bar; para pressões maiores ou menores, recomenda-se verificar a série completa de transmissores da IFM.

É possível realizar a manutenção do sensor internamente?

Sim, trata-se de um transmissor de peça única. Não existem kits de reparo ou peças avulsas de reposição para o sensor; caso o elemento sensor falhe, a unidade deve ser substituída integralmente.

Quais os cuidados necessários na instalação mecânica?

A instalação requer o aperto da rosca G 1/4 conforme torque especificado de 25-35 Nm e uso de selante ou anel de vedação compatível para garantir a estanqueidade do processo.

Qual a procedência e garantia do PT5402?

O produto é fabricado pela IFM Electronic e sua procedência e garantia seguem os padrões de fabricação industrial da empresa, sendo comercializado diretamente pela rede autorizada.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão baseada na pressão atmosférica ambiente como ponto de referência (Ref.: PT5402 Especificação Técnica).

4-20 mA

Sinal analógico padrão industrial onde a corrente varia proporcionalmente à faixa de medição do sensor (Ref.: Saída Analógica).

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza (Ref.: Grau de Proteção).

BFSL

Best Fit Straight Line, método utilizado para definir a precisão e linearidade do sensor (Ref.: Desvio de Linearidade).

G 1/4

Padrão de rosca de conexão de processo conforme norma DIN EN ISO 1179-2 (Ref.: Conexão de Processo).
