R$ 1.396,80
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PT5401
- EAN: 4021179274036
- NCM do produto: 90262090
Destaques do Produto
Faixa nominal
0 a 250...mais
Saiba mais sobre: "PT5401 IFM - Transmissor de Pressão ifm Medição de Fluidos 0-250 bar 4-20mA"
Destaques do Produto
Faixa nominal
0 a 250 bar
Tipo de pressão
Relativa
Saída
4 a 20 mA
Conexão de processo
G 1/4 externa
Alimentação
8,5 a 36 V DC
Conexão elétrica
M12 A, 2 contatos
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

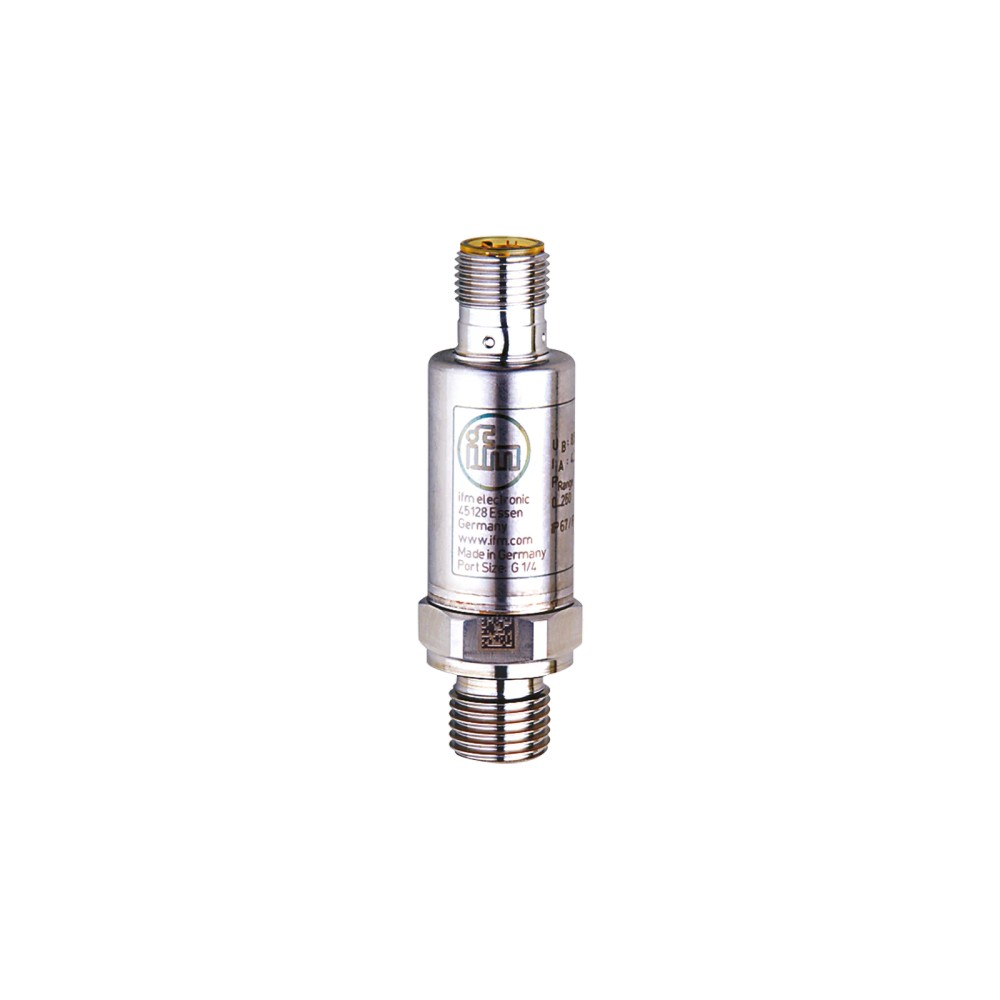

Sobre o Transmissor de Pressão ifm PT5401, pressão relativa, 0 a 250 bar, saída analógica 4 a 20 mA
O ifm PT5401 é um transmissor eletrônico para medição de pressão relativa em fluidos líquidos e gasosos. Converte pressões de 0 a 250 bar em um sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 externa, conexão elétrica M12 A de 2 contatos e proteção IP 67/IP 69K.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de medição | Pressão relativa |
| Faixa de medição | 0 a 250 bar; 0 a 3625 psi; 0 a 25 MPa |
| Sinal de saída | Analógico, 4 a 20 mA |
| Conexão de processo | G 1/4 rosca externa (DIN EN ISO 1179-2) |
| Conexão elétrica | 1 x M12, codificação A, 2 contatos |
| Tensão de operação | 8,5 a 36 V DC |
| Temperatura de operação | -40 a 90 °C; ambiente e fluido |
| Grau de proteção | IP 67; IP 69K |
| Resistência à pressão | 625 bar |
| Peso | 60 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição industrial de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa nominal de 0 a 250 bar e das temperaturas especificadas.
- Sistemas que recebam sinal analógico de corrente de 4 a 20 mA e forneçam alimentação DC compatível com 8,5 a 36 V.
- Instalações com conexão de processo G 1/4 externa conforme DIN EN ISO 1179-2 e conexão elétrica M12 A de 2 contatos.
⚠ Considere outro se precisa de:
- Não selecionar quando a faixa necessária ultrapassar 250 bar em operação nominal; a resistência à pressão indicada não amplia a faixa de medição.
- Não selecionar para medição de pressão absoluta ou diferencial: o tipo indicado é pressão relativa.
- Não conectar a uma entrada que aceite somente sinal de tensão ou protocolo digital, sem interface compatível com saída de corrente de 4 a 20 mA.
APLICAÇÕES E USO
- Aplicação explicitamente indicada: medição industrial de pressão relativa em fluidos líquidos e gasosos.
- Pode ser considerado em circuitos cujo ponto de medição e sistema receptor atendam à faixa nominal, às temperaturas especificadas, à conexão G 1/4 e ao sinal de 4 a 20 mA; essa adequação depende da validação dos requisitos do processo e do fluido.
- A ficha informa uso para fluidos do grupo 2 segundo boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas sob encomenda. Confirmar a compatibilidade química e regulatória do conjunto com o fabricante antes da aplicação.
COMO ESCOLHER
Antes de comprar o Transmissor de Pressão ifm PT5401, pressão relativa, 0 a 250 bar, saída analógica 4 a 20 mA, verifique estes pontos:
Escolha o PT5401 quando
A aplicação exigir medição de pressão relativa de fluidos líquidos ou gasosos, até 250 bar, com transmissão analógica de 4 a 20 mA, alimentação de 8,5 a 36 V DC e conexão G 1/4 externa.
Considere outra configuração quando
O processo exigir pressão absoluta ou diferencial, faixa nominal acima de 250 bar, outra conexão mecânica ou comunicação que não aceite sinal de corrente de 4 a 20 mA. Confirme os requisitos do sistema e do fluido no datasheet do fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Transmissor de pressão eletrônico PT5401 | Modelo e tipo de produto informados na ficha. |
| Tipo de pressão | Pressão relativa | Grandeza de pressão medida. |
| Aplicação | Aplicações industriais; fluidos líquidos e gasosos | Descrição de aplicação fornecida no cadastro. |
| GTIN | 4021179274036 | Identificador comercial informado na ficha. |
| Marca | ifm | Fabricante indicado no anúncio. |
| Faixa de medição | ||
|---|---|---|
| Alcance de medição | 0 a 250 bar / 0 a 3625 psi / 0 a 25 MPa | Faixa nominal de medição. |
| Resistência à pressão | 625 bar / 9060 psi / 62,5 MPa | Resistência à pressão informada; não representa a faixa nominal de medição. |
| Pressão mínima de ruptura | 1200 bar / 17400 psi / 120 MPa | Valor mínimo de pressão de ruptura informado na ficha. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Limite de resistência contra vácuo indicado. |
| Aviso de resistência à pressão | Estático | Referência de condição indicada para a resistência à pressão. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 8,5 a 36 V DC | Faixa de alimentação especificada. |
| Classe de proteção elétrica | III | Classe indicada na ficha. |
| Resistência de isolamento mínima | 100 MΩ (500 V DC) | Valor e condição de ensaio informados. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção especificado. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção especificado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção especificado. |
| Carga máxima da saída | (Ub – 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máx. 160 Ω; a 24 V: máx. 720 Ω | Limites de carga da saída conforme tensão de alimentação indicados na ficha. |
| Saídas e conexões elétricas | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Corrente da saída analógica | 4 a 20 mA | Tipo e faixa do sinal de saída. |
| Conexão elétrica | 1 x M12, codificação A, 2 contatos | Conexão elétrica indicada pelo fabricante. |
| Precisão e desvios | ||
|---|---|---|
| Desvio de linearidade | < ±0,1% BFSL / < ±0,2% LS | Especificações de linearidade conforme as referências BFSL e LS indicadas. |
| Desvio de histerese | < ±0,2% da duração | Desvio de histerese informado. |
| Desvio de características | < ±0,5% da duração | Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese. |
| Repetibilidade | < ±0,05% da duração | Informada para variações de temperatura inferiores a 10 K. |
| Estabilidade ao longo do tempo | < ±0,1% da duração | Período de referência informado: 6 meses. |
| Coeficiente de temperatura do ponto zero e amplitude | < 0,1 (-25 a 90 °C) / < 0,2 (-40 a -25 °C) % da duração / 10 K | Coeficiente especificado por faixa de temperatura. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | < 0,1 s | Tempo informado para prontidão. |
| Tempo de resposta de passo da saída analógica | 1 ms | Resposta indicada para a saída analógica. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -40 a 90 °C | Faixa de temperatura ambiente especificada. |
| Temperatura do fluido | -40 a 90 °C | Faixa de temperatura do fluido especificada. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento indicada. |
| Grau de proteção | IP 67; IP 69K | Graus de proteção declarados na ficha. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Ensaio e condição especificados. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10 a 2000 Hz) | Ensaio e faixa de frequência especificados. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas listadas na ficha. |
| Dados mecânicos e conexão de processo | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa, DIN EN ISO 1179-2 | Conexão mecânica especificada. |
| Vedação da conexão de processo | FKM, DIN EN ISO 1179-2 | Material e referência da vedação informados. |
| Materiais em contato com o fluido | 1.4542 (17-4 PH / 630) | Material informado para a parte em contato com o fluido. |
| Materiais | 1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI | Materiais listados no cadastro do produto. |
| Invólucro | Cilíndrico | Formato informado no cadastro. |

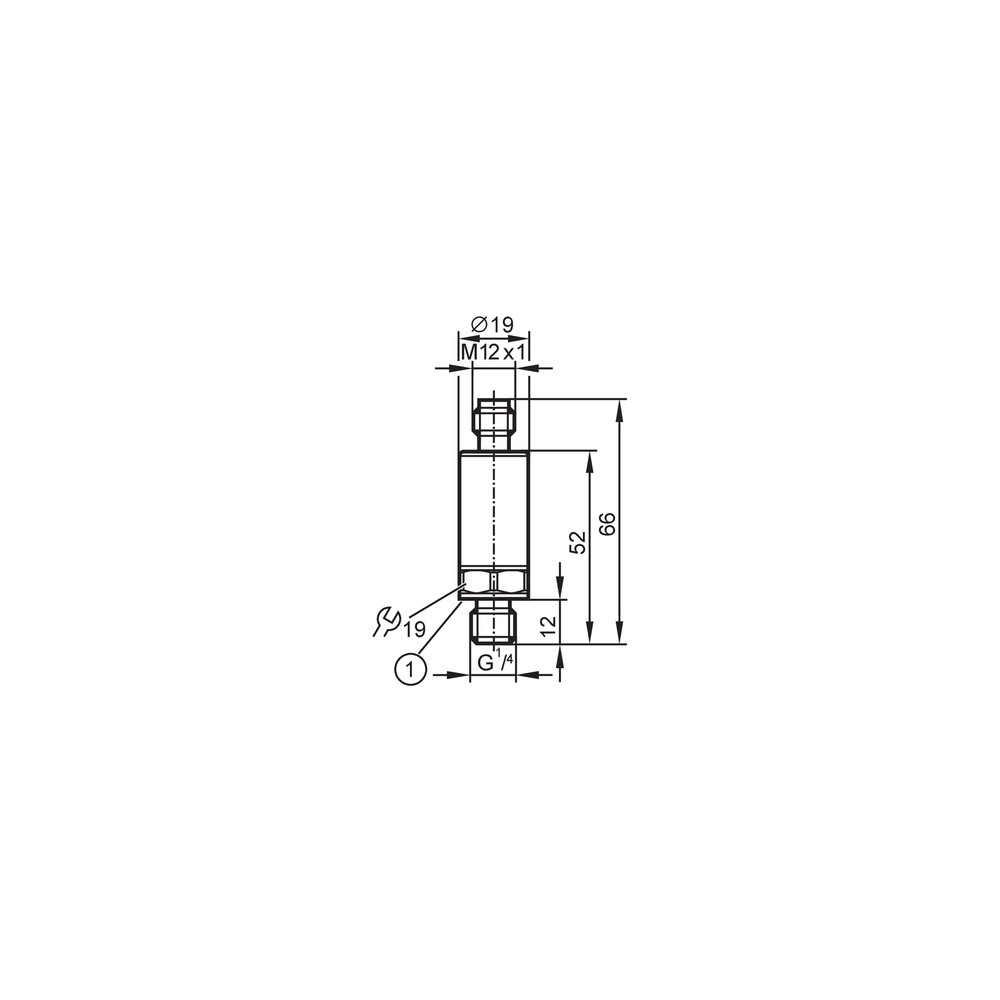

| Dimensões | Ø 19 mm; comprimento 66 mm | Dimensões indicadas no cadastro. |
| Peso | 60 g | Peso informado no cadastro. |
| Torque máximo de aperto | 25 a 35 Nm | Valor recomendado; depende da lubrificação, vedação e nível de pressão. |
| Ciclos de pressão mínimos | 60 milhões a 1,2 vezes a pressão nominal | Condição de referência indicada na ficha. |
| Elemento de estrangulamento | Não disponível para instalação posterior | Disponibilidade indicada na ficha. |
| Diretiva de equipamentos sob pressão | ||
|---|---|---|
| Classificação e uso informado | Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda | Condição de uso declarada na ficha do produto. |
COMPATIBILIDADE
Comunicação
• Saída analógica de corrente de 4 a 20 mA. Não há protocolo digital especificado na ficha.
Conexões
Elétrica
Conector M12, codificação A, 2 contatos; alimentação de 8,5 a 36 V DC e saída analógica de 4 a 20 mA. A compatibilidade elétrica depende de a entrada do dispositivo receptor aceitar sinal de corrente e da carga respeitar os limites especificados.
Processo
Rosca externa G 1/4 conforme DIN EN ISO 1179-2; vedação da conexão de processo em FKM. Verificar correspondência da rosca e da vedação com o ponto de instalação.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controlador ou sistema de aquisição configurada para sinal de corrente de 4 a 20 mA, com alimentação compatível | ✓ | A saída do transmissor é analógica de 4 a 20 mA e a tensão de operação especificada é de 8,5 a 36 V DC. |
| Entrada que aceita somente sinal de tensão ou protocolo digital | ✗ | A ficha especifica saída analógica de corrente; não informa saída de tensão nem protocolo digital. |
| Ponto de medição com conexão G 1/4 externa conforme DIN EN ISO 1179-2 | ✓ | A conexão de processo indicada para o PT5401 corresponde a essa especificação mecânica. |
| Processo que exige pressão nominal acima de 250 bar | ✗ | A faixa nominal de medição é de 0 a 250 bar; a resistência à pressão não equivale à faixa de medição. |
| Medição de pressão absoluta ou diferencial | ✗ | O tipo de pressão especificado é pressão relativa. |
INSTALAÇÃO
Como instalar o Transmissor de Pressão ifm PT5401, pressão relativa, 0 a 250 bar, saída analógica 4 a 20 mA
- Confirme que a medição requerida é de pressão relativa e que a faixa de processo está dentro da faixa nominal do transmissor.
- Verifique compatibilidade do fluido, temperatura de processo e condições de pressão com os limites indicados no datasheet.
- Confira a correspondência da conexão G 1/4 externa e da vedação FKM com o ponto de instalação.
- Instale o transmissor sem exceder o torque recomendado de 25 a 35 Nm; a ficha ressalta que o valor depende da lubrificação, vedação e nível de pressão.
- Conecte o conector M12 A de 2 contatos a um circuito com alimentação DC compatível e entrada receptora para sinal de corrente de 4 a 20 mA; consulte o datasheet para a atribuição dos contatos.
- Após a instalação, confira alimentação, continuidade do circuito, carga da saída e leitura do sinal ao longo da faixa de operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sistema não apresenta leitura de pressão. | Ausência ou inadequação da alimentação, circuito aberto ou ligação elétrica incorreta. | Meça a tensão de alimentação nos terminais e confira continuidade, conexão M12 e ligação conforme o datasheet. |
| A leitura fica no valor mínimo ou não acompanha a pressão. | Entrada do controlador incompatível com saída de corrente, carga acima do limite ou falha no circuito de sinal. | Confirme que a entrada está configurada para 4 a 20 mA, meça a corrente do circuito e compare a carga com os limites da ficha para a tensão de alimentação usada. |
| Há vazamento na conexão de processo. | Rosca ou vedação incompatível, vedação danificada ou aperto fora da condição de instalação. | Despressurize o sistema e inspecione a conexão G 1/4 e a vedação FKM; confira o procedimento de montagem e o torque recomendado. |
| A leitura apresenta instabilidade ou desvio em relação ao processo. | Condição de processo fora da faixa especificada, interferência no sinal ou conexão elétrica deficiente. | Compare pressão e temperatura com os limites do datasheet, verifique alimentação, continuidade e encaminhamento do circuito de corrente. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PT5401 e para que tipo de medição serve?
É um transmissor eletrônico para medir pressão relativa em fluidos líquidos e gasosos. A ficha indica aplicação industrial.
Que sinal e alimentação preciso prever no sistema?
O PT5401 fornece saída analógica de 4 a 20 mA e opera com alimentação de 8,5 a 36 V DC. O receptor deve aceitar sinal de corrente e respeitar os limites de carga.
O produto acompanha cabo ou acessórios?
A ficha fornecida não especifica acessórios inclusos. O transmissor tem conexão elétrica M12, mas não há cabo listado como item incluso.
Posso usar este transmissor para medir pressão absoluta ou diferencial?
Não é a configuração indicada: a ficha especifica pressão relativa. Para pressão absoluta ou diferencial, selecione um produto cuja ficha declare esse tipo de medição.
Ele serve para um processo que ultrapassa 250 bar?
A faixa nominal de medição termina em 250 bar, portanto não deve ser selecionado para medir pressões acima dessa faixa. A resistência à pressão indicada não amplia o alcance de medição.
O sinal está ausente; o que devo verificar antes de trocar o transmissor?
Verifique primeiro a alimentação DC, a continuidade do circuito e as conexões M12. Confirme também se a entrada do sistema está preparada para 4 a 20 mA.
A leitura está incorreta ou instável; o que pode causar isso?
Verifique se pressão e temperatura estão dentro das condições especificadas, além da alimentação e da carga do circuito de saída. Uma entrada configurada para outro tipo de sinal também pode gerar leitura incompatível.
Devo comprar o PT5401 ou escolher outro modelo?
Escolha o PT5401 se a aplicação exigir pressão relativa até 250 bar, saída de 4 a 20 mA e conexão G 1/4 externa. Se o processo exigir outra faixa, pressão absoluta ou diferencial, ou outro tipo de sinal, compare com um modelo cuja ficha declare esses requisitos.
Que cuidados devo ter ao montar a conexão de processo?
Confirme a rosca G 1/4, a vedação FKM e as condições da instalação antes da montagem. A ficha indica torque recomendado de 25 a 35 Nm, sujeito à lubrificação, vedação e nível de pressão.
Como conferir a ligação elétrica do conector M12?
Use o datasheet do PT5401 para confirmar a atribuição dos contatos antes de ligar. A ficha informa conector M12 A de 2 contatos, mas não detalha o pinout no material fornecido.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão medida em relação à pressão de referência do ambiente. (Ref.: tipo de pressão: pressão relativa.)
Sinal de 4 a 20 mA
Saída analógica de corrente usada para transmitir a medição ao sistema receptor. (Ref.: corrente da saída analógica: 4 a 20 mA.)
BFSL
Referência indicada pela ficha para especificar o desvio de linearidade. (Ref.: desvio de linearidade < ±0,1% BFSL.)
IP 67 e IP 69K
Graus de proteção declarados para o produto; a adequação deve considerar as condições efetivas de instalação. (Ref.: grau de proteção IP 67; IP 69K.)
G 1/4
Especificação da conexão de processo com rosca externa do transmissor. (Ref.: DIN EN ISO 1179-2.)
