PT5400 IFM - Transmissor de Pressão IFM Uso Industrial 0-400 bar 4-20mA G1/4
IFM
PT5400

Transmissor de pressão industrial IFM PT5400 com faixa de 0-400 bar e saída 4-20 mA. Alta precisão, robustez IP67/IP69K e conexão G 1/4.

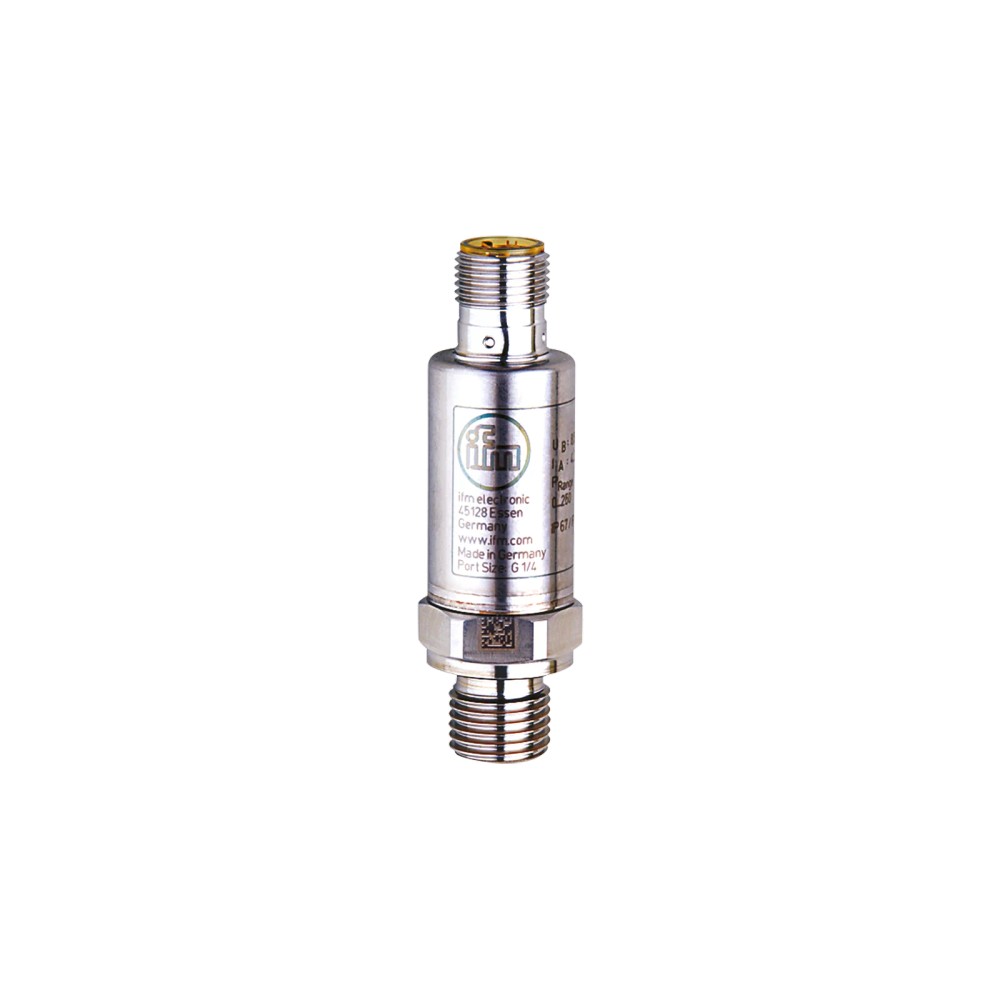

PT5400 IFM - Transmissor de Pressão IFM Uso Industrial 0-400 bar 4-20mA G1/4
Imagem meramente ilustrativa
PT5400 IFM - Transmissor de Pressão IFM Uso Industrial 0-400 bar 4-20mA G1/4
Imagem meramente ilustrativa

R$ 1.437,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PT5400
  • 4021179274029
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa nominal 0...400...mais
Saiba mais sobre: "PT5400 IFM - Transmissor de Pressão IFM Uso Industrial 0-400 bar 4-20mA G1/4"

Destaques do Produto

Faixa nominal
0...400 bar
Tipo de medição
Pressão relativa
Saída
4...20 mA
Processo
G 1/4 externa
Elétrica
M12, codificação A, 2 contatos
Alimentação
8,5...36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5400, 0...400 bar, saída 4...20 mA, conexão de processo G 1/4 externa e conexão elétrica M12

O IFM PT5400 é um transmissor eletrônico de pressão relativa para aplicações industriais. Mede pressões de 0...400 bar e converte a medição em um sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa, conexão elétrica M12 e grau de proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição 0...400 bar / 0...5800 psi / 0...40 MPa
Tipo de pressão Pressão relativa
Sinal de saída Analógico, 4...20 mA
Conexão de processo G 1/4 externa; DIN EN ISO 1179-2
Conexão elétrica M12, codificação A, 2 contatos
Tensão de operação 8,5...36 V DC
Temperatura do fluido -40...90 °C
Grau de proteção IP 67; IP 69K
Resistência à pressão estática 1000 bar
Dimensões e peso Ø 19 mm / comprimento 66 mm; 60 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Sistemas industriais que precisam medir pressão relativa dentro da faixa nominal de 0...400 bar.
  • Aplicações com fluidos líquidos ou gasosos, respeitando a faixa de temperatura do fluido de -40...90 °C e a compatibilidade dos materiais em contato com o fluido.
  • Instalações com entrada analógica de 4...20 mA e alimentação compatível com 8,5...36 V DC.
  • Montagens que utilizem conexão de processo G 1/4 externa conforme DIN EN ISO 1179-2 e conexão elétrica M12.

⚠ Considere outro se precisa de:

  • Aplicações cuja faixa normal de medição exceda 0...400 bar.
  • Sistemas que exijam sinal de saída diferente de 4...20 mA ou alimentação fora de 8,5...36 V DC.
  • Instalações que não aceitem a conexão de processo G 1/4 externa ou a conexão elétrica M12 de 2 contatos.
  • Aplicações com temperatura do fluido fora de -40...90 °C.

APLICAÇÕES E USO

  • Aplicação informada pelo fabricante: medição de pressão em aplicações industriais, para fluidos líquidos ou gasosos.
  • Possibilidade de aplicação: monitoramento de pressão relativa em linhas industriais dentro da faixa nominal de 0...400 bar, quando o processo utiliza sinal 4...20 mA e as interfaces mecânica e elétrica correspondem às especificações. A adequação do fluido deve ser verificada em relação aos materiais em contato.
  • A operação com temperatura do fluido deve permanecer entre -40 e 90 °C; a faixa de medição e os limites de pressão estática não devem ser confundidos.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5400, 0...400 bar, saída 4...20 mA, conexão de processo G 1/4 externa e conexão elétrica M12, verifique estes pontos:

Escolha o PT5400 quando
A aplicação exigir medição de pressão relativa entre 0 e 400 bar, saída analógica de 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo G 1/4 externa.
Avalie outro modelo quando
A pressão de operação estiver fora da faixa de medição, o sistema exigir outro tipo de pressão ou sinal, ou as conexões e condições de alimentação e temperatura não corresponderem às especificações do PT5400. Compare a ficha técnica do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto Transmissor de pressão eletrônico IFM PT5400 Identificação do modelo; aplicação industrial.
Tipo de pressão Pressão relativa Referência de medição indicada na ficha.
Substâncias Fluidos líquidos e gasosos Tipos de fluido informados; verificar a compatibilidade química dos materiais com o meio.
Faixa de medição e pressão
Alcance de medição 0...400 bar / 0...5800 psi / 0...40 MPa Faixa nominal de medição.
Resistência à pressão 1000 bar / 14500 psi / 100 MPa Valor estático informado.
Pressão de ruptura mínima 1700 bar / 24655 psi / 170 MPa Limite mínimo de ruptura especificado; não é faixa de operação.
Resistência contra vácuo -1000 mbar / -0,1 MPa Valor de resistência a vácuo indicado na ficha.
Ciclos de pressão mínimos 60 milhões a 1,2 da pressão nominal Condição de ensaio indicada pelo fabricante.
Dados elétricos
Tensão de operação 8,5...36 V DC Faixa de alimentação especificada.
Classe de proteção elétrica III Classificação indicada na ficha.
Resistência de isolamento mínima 100 MΩ a 500 V DC Condição de ensaio especificada.
Proteção contra curto-circuitos Sim Proteção indicada para a saída.
Proteção contra inversão de polaridade Sim Proteção indicada na ficha.
Proteção contra sobrecarga Sim Proteção indicada na ficha.
Carga máxima da saída de corrente (Ub – 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máx. 160 Ω; a 24 V: máx. 720 Ω Limites de carga relacionados à tensão de alimentação; observar a relação especificada.
Saída analógica
Quantidade de saídas analógicas 1 Número de saídas informado.
Corrente da saída analógica 4...20 mA Sinal analógico especificado.
Tempo de resposta de passo 1 ms Tempo informado para a saída analógica.
Precisão e desvios
Desvio de linearidade < ±0,1 % BFSL / < ±0,2 % LS Valores conforme os métodos de referência BFSL e LS.
Desvio de histerese < ±0,2 % do valor final Desvio indicado em relação ao valor final.
Desvio de características < ±0,5 % do valor final Valor indicado na ficha.
Repetibilidade < ±0,05 % do valor final, para variações de temperatura < 10 K Condição de variação térmica especificada.
Coeficiente de temperatura < 0,1 % do valor final/10 K entre -25...90 °C; < 0,2 % do valor final/10 K entre -40...-25 °C Valores por faixa de temperatura indicados.
Estabilidade ao longo do tempo < ±0,1 % do valor final por 6 meses Período de referência especificado.
Tempos de reação
Retardo de prontidão < 0,1 s Tempo informado até a prontidão.
Conexões e montagem
Conexão de processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2 Interface mecânica de processo; confirmar correspondência com a instalação.
Vedação da conexão de processo FKM conforme DIN EN ISO 1179-2 Material de vedação indicado para a conexão.
Conexão elétrica 1 x M12, codificação A, 2 contatos Interface elétrica; verificar pinout no datasheet.
Torque de aperto 25...35 Nm Faixa de torque informada para a montagem.
Elemento de estrangulamento Não; instalação posterior O elemento não está integrado, conforme a ficha.
Condições ambientais
Temperatura ambiente -40...90 °C Faixa de temperatura ambiente especificada.
Temperatura do fluido -40...90 °C Faixa de temperatura do meio especificada.
Temperatura de armazenamento -40...100 °C Faixa de armazenamento especificada.
Grau de proteção IP 67; IP 69K Graus de proteção informados; a instalação deve respeitar as condições aplicáveis.
Resistência a choques DIN EN 60068-2-27; 50 g (11 ms) Condição de ensaio especificada.
Resistência a vibrações DIN EN 60068-2-6; 20 g (10...2000 Hz) Condição de ensaio especificada.
Materiais e construção
Materiais em contato com o fluido 1.4542 (17-4 PH / 630) Material especificado para contato com o fluido; avaliar compatibilidade com o meio.
Materiais informados 1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI Materiais associados ao produto conforme os dados fornecidos.
Formato do invólucro Cilíndrico Descrição construtiva informada.

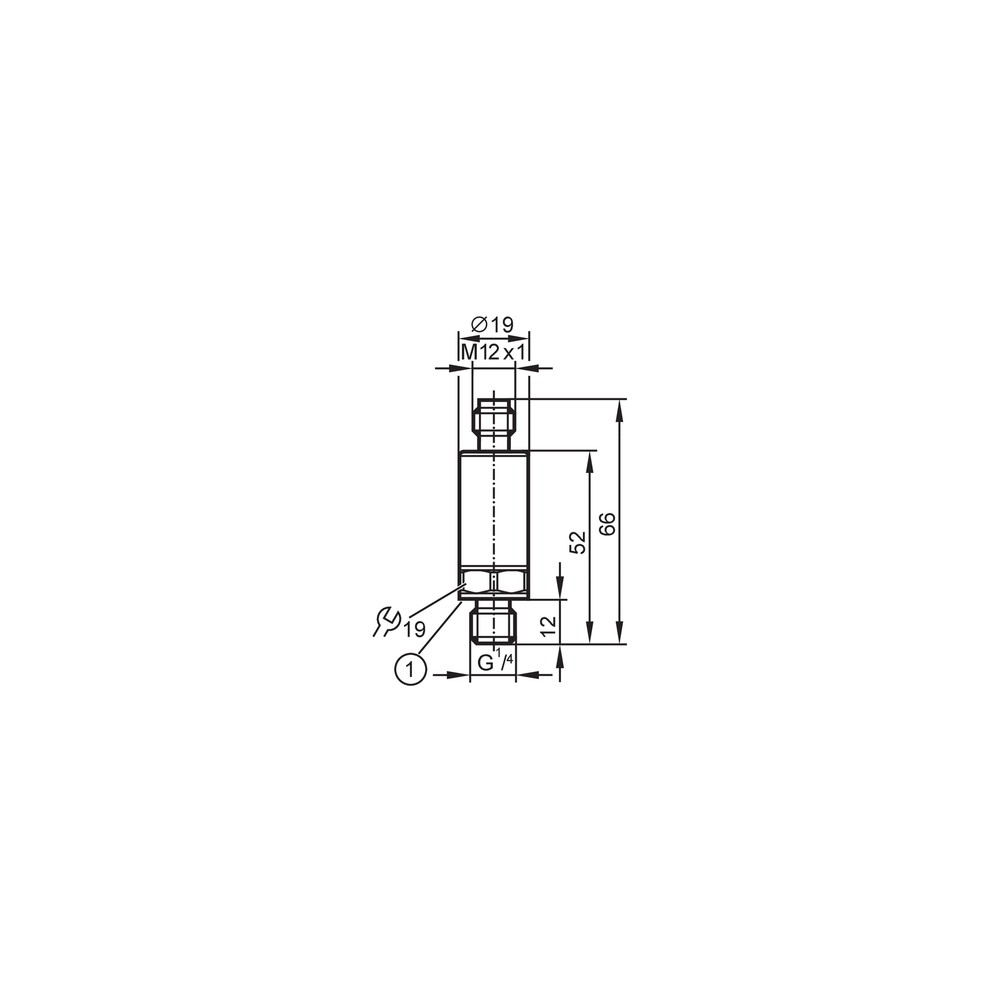

Dimensões Ø 19 mm; comprimento 66 mm Dimensões fornecidas no conjunto de dados.
Peso 60 g Peso informado para o produto.
Conformidade e vida útil
Certificações e conformidades CE, cULus, DNV, UKCA, DIN EN 61000-6-2, DIN EN 61000-6-3 Marcas e normas listadas nos dados do produto.
MTTF 686 anos Valor MTTF fornecido; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA. Não há protocolo de comunicação digital especificado na ficha fornecida.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC; saída analógica de 4...20 mA. A ficha não identifica o pinout; consulte o datasheet antes da ligação.
Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada analógica de corrente 4...20 mA, alimentação dentro de 8,5...36 V DC e montagem de processo G 1/4 externa ✓ Corresponde à saída, à faixa de alimentação e à conexão de processo especificadas.
Sistema que exige protocolo digital de comunicação ✗ A ficha disponível especifica saída analógica de 4...20 mA e não informa protocolo digital.
Processo com pressão nominal de medição acima de 400 bar ✗ A faixa de medição especificada termina em 400 bar.
Fluido com temperatura entre -40 e 90 °C ✓ A faixa especificada para a temperatura do fluido é -40...90 °C; a compatibilidade química do fluido com os materiais deve ser verificada.
Montagem que exige rosca de processo diferente de G 1/4 externa ✗ A conexão de processo informada é G 1/4 externa; outra rosca não corresponde à conexão especificada.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5400, 0...400 bar, saída 4...20 mA, conexão de processo G 1/4 externa e conexão elétrica M12

  1. Confirme que a pressão de operação está dentro da faixa de medição de 0...400 bar e que a aplicação é de pressão relativa.
  2. Verifique se a conexão do processo é G 1/4 externa conforme DIN EN ISO 1179-2 e se a vedação FKM é apropriada ao fluido.
  3. Confirme a compatibilidade química do fluido com os materiais informados antes da instalação.
  4. Instale o transmissor sem exceder o torque especificado de 25...35 Nm.
  5. Conecte o M12 de codificação A e 2 contatos conforme o pinout do datasheet; não presuma a atribuição dos pinos.
  6. Verifique alimentação de 8,5...36 V DC, carga permitida para a saída 4...20 mA e funcionamento do sinal no sistema receptor.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
A saída permanece em 4 mA ou não acompanha a pressão do processo. Pressão ausente ou fora da faixa de medição, ligação elétrica incorreta ou alimentação fora da faixa especificada. Verifique a pressão aplicada, a alimentação de 8,5...36 V DC e a ligação do conector conforme o datasheet.
A leitura de corrente fica instável ou o sistema receptor apresenta erro. Carga do circuito acima do limite correspondente à tensão de alimentação ou conexão elétrica inadequada. Confira a carga do circuito usando a relação (Ub – 8,5 V) / 21,5 mA e inspecione a ligação M12.
Há vazamento na conexão de processo. Conexão ou vedação não correspondente à G 1/4 externa, vedação danificada ou torque de montagem fora da faixa especificada. Inspecione a rosca e a vedação FKM e confirme o torque aplicado de 25...35 Nm.
A leitura apresenta desvio em relação à pressão esperada. Condições de pressão ou temperatura fora das condições de uso, ou discrepância entre o tipo de pressão do processo e a medição relativa. Compare a pressão aplicada e a temperatura do fluido com os limites da ficha e confirme que a aplicação exige pressão relativa.

PERGUNTAS FREQUENTES

O que é o PT5400 e para que tipo de sistema ele serve?
É um transmissor eletrônico de pressão relativa para aplicações industriais. Destina-se a sistemas com medição de 0...400 bar e entrada analógica compatível com 4...20 mA.
Que conexão elétrica e de processo esse transmissor usa?
A conexão de processo é G 1/4 externa conforme DIN EN ISO 1179-2. A conexão elétrica é M12, codificação A, com 2 contatos; consulte o datasheet para a atribuição dos pinos.
Ele serve para uma aplicação que exige pressão acima de 400 bar?
Não para medição nominal acima de 400 bar: essa é a extremidade superior da faixa especificada. A resistência estática informada não deve ser tratada como faixa normal de medição.
Posso usar o PT5400 com uma rosca de processo diferente de G 1/4?
A ficha especifica rosca externa G 1/4 conforme DIN EN ISO 1179-2. Não presuma compatibilidade mecânica com outra rosca sem validar a conexão e a instalação.
O sinal fica fixo em 4 mA; o que devo verificar antes de trocar o sensor?
Confira primeiro se há pressão aplicada dentro da faixa de medição e se a alimentação está entre 8,5 e 36 V DC. Verifique também a conexão elétrica e a entrada de corrente do sistema receptor.
A leitura está instável: pode ser a carga do circuito?
Sim, uma carga acima do limite calculado para a tensão de alimentação pode afetar a saída. Verifique a resistência total do circuito conforme a relação de carga indicada na ficha e inspecione a ligação M12.
Devo comprar o transmissor com cabo ou conector separado?
O produto especifica conexão elétrica M12, mas os dados fornecidos não listam cabo ou conector como acessório incluso. Confirme os itens fornecidos no anúncio e selecione o componente de conexão adequado à instalação.
Quando escolher o PT5400 em vez de outro transmissor?
Escolha-o quando a aplicação exigir pressão relativa até 400 bar, saída 4...20 mA, alimentação de 8,5...36 V DC e rosca de processo G 1/4 externa. Para outro sinal, tipo de pressão, faixa ou conexão, compare as especificações de outro modelo.
Que cuidado devo ter ao instalar a conexão mecânica?
Confirme a rosca G 1/4 externa e use torque de aperto de 25...35 Nm. Verifique também se a vedação FKM e os materiais são compatíveis com o fluido.
Qual é o grau de proteção informado para o PT5400?
A ficha informa IP 67 e IP 69K. A instalação deve respeitar as condições aplicáveis ao conector e à montagem.

GLOSSÁRIO TÉCNICO

Pressão relativa
Pressão referenciada à pressão ambiente, conforme o tipo de medição especificado para o transmissor.
Sinal 4...20 mA
Saída analógica de corrente usada para transmitir a medição ao sistema receptor.
G 1/4 externa
Conexão de processo roscada indicada para montagem mecânica no ponto de medição.
IP 67 / IP 69K
Graus de proteção declarados para o produto; as condições de instalação devem ser verificadas na documentação do fabricante.
BFSL e LS
Métodos de referência associados à especificação do desvio de linearidade.
