Transmissor de Pressão IFM PT5343 0-40 bar

Pré-visualizar: PT5343 IFM - Transmissor de Pressão IFM Uso Industrial 0-40 bar 4-20mA

PT5343 IFM - Transmissor de Pressão IFM Uso Industrial 0-40 bar 4-20mA

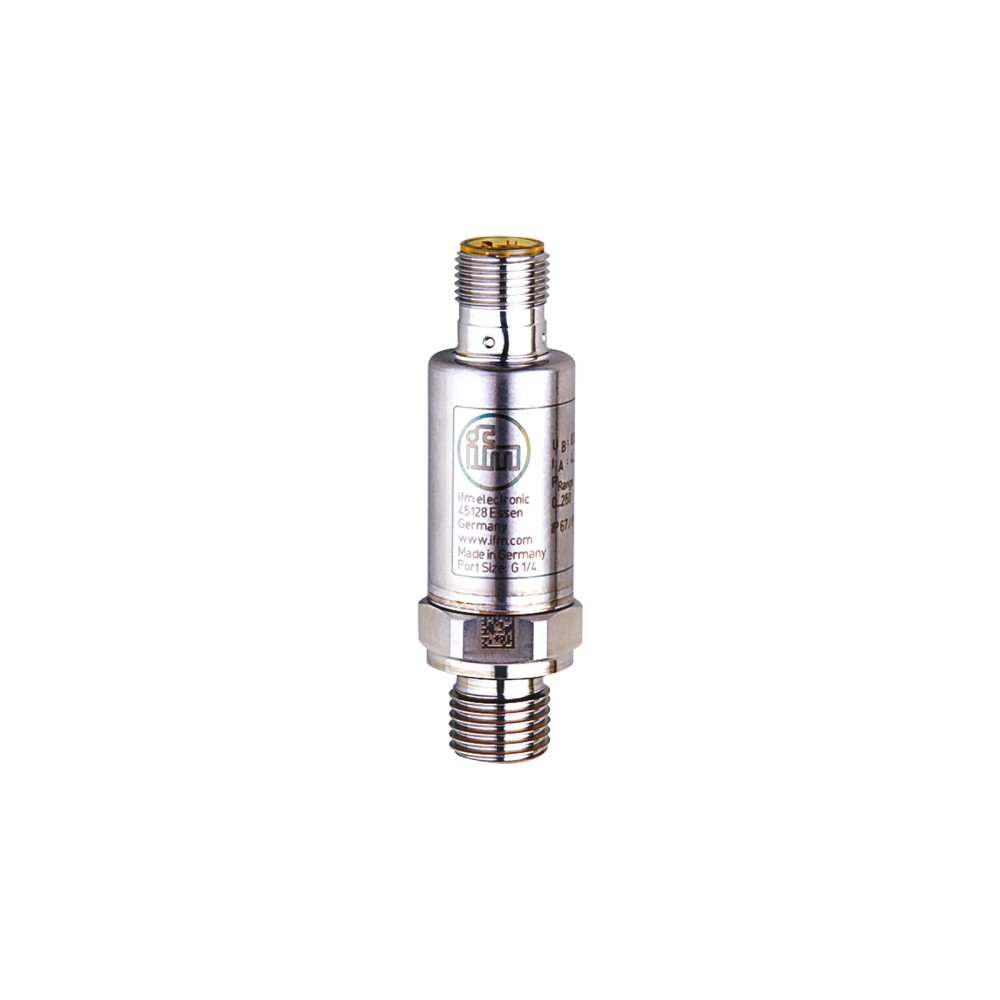

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5343
EAN: 4021179283229
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PT5343 IFM - Transmissor de Pressão IFM Uso Industrial 0-40 bar 4-20mA"

Destaques do Produto

Faixa de pressão

0...40 bar (pressão relativa)

Sinal requerido

4...20 mA analógico

Rosca de processo

G 1/4 externa

Conexão elétrica

M12, codificação A, 2 contatos

Alimentação disponível

8,5...36 V DC

Temperatura ambiente

-40...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão IFM PT5343, pressão relativa, 0...40 bar, saída analógica 4...20 mA

O IFM PT5343 é um transmissor de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Converte pressões de 0...40 bar em um sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa e proteção IP 67/IP 69K. Sua alimentação especificada é de 8,5...36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PT5343
Faixa de medição	0...40 bar / 0...580 psi / 0...4 MPa
Tipo de pressão	Relativa
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	G 1/4, rosca externa
Conexão elétrica	M12, codificação A, 2 contatos
Alimentação	8,5...36 V DC
Temperatura de operação	-40...90 °C
Grau de proteção	IP 67 / IP 69K
Dimensões e massa	Ø 19 mm, comprimento 66 mm; 59 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em processos industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...40 bar e da temperatura de operação especificada.
Sistemas de aquisição ou controle que aceitem uma entrada analógica de corrente 4...20 mA e alimentação compatível de 8,5...36 V DC.
Instalações com conexão de processo G 1/4 externa e interface elétrica M12 de codificação A com 2 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a medição necessária ultrapassar 40 bar; a faixa nominal informada termina em 40 bar.
Não selecionar para sistemas que exijam sinal de saída diferente de 4...20 mA, pois a ficha identifica essa saída analógica.
Não presumir compatibilidade mecânica com uma porta de processo diferente de G 1/4 externa; confirmar rosca e vedação do ponto de montagem.

APLICAÇÕES E USO

Aplicação informada: medição industrial de pressão relativa em fluidos líquidos e gasosos; respeitar a faixa nominal de 0...40 bar e temperatura de operação de -40...90 °C.
Possibilidade de aplicação: monitoramento ou controle por entrada analógica de corrente em sistemas que aceitem 4...20 mA; validar a entrada e a carga elétrica do circuito antes da integração.
Possibilidade de instalação em ambiente com exposição compatível com IP 67/IP 69K; a proteção depende da montagem correta e da compatibilidade dos conectores e vedações do conjunto.
Para fluidos do grupo 2, a ficha indica utilização segundo boas práticas de engenharia. Substâncias do grupo de fluidos 1 são indicadas como disponíveis sob encomenda; confirmar a configuração com o fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão IFM PT5343, pressão relativa, 0...40 bar, saída analógica 4...20 mA, verifique estes pontos:

Escolha o PT5343 quando

A pressão a medir for relativa, estiver dentro de 0...40 bar e o sistema de controle puder receber 4...20 mA. Confirme também alimentação de 8,5...36 V DC, conexão de processo G 1/4 externa e interface M12 de codificação A com 2 contatos.

Considere outro transmissor quando

A aplicação exigir outra faixa de medição, pressão absoluta ou diferencial, saída diferente de 4...20 mA, ou conexão de processo distinta. A ficha disponível não identifica versões alternativas compatíveis; compare os requisitos com o datasheet do modelo pretendido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão IFM PT5343	Identificação do modelo do anúncio.
Tipo de pressão	Pressão relativa	A leitura é referenciada à pressão ambiente, conforme classificação do produto.
Aplicação informada	Aplicações industriais; fluidos líquidos e gasosos	Aplicação e meios indicados nos dados do produto.
Código GTIN	4021179283229	Identificador comercial informado.

Faixa de medição e limites de pressão
Faixa de medição	0...40 bar / 0...580 psi / 0...4 MPa	Faixa nominal declarada.
Resistência à pressão estática	100 bar / 1450 psi / 10 MPa	Valor de resistência estática informado; não é a faixa nominal de medição.
Pressão mínima de ruptura	800 bar / 11600 psi / 80 MPa	Limite de ruptura mínimo informado; não representa pressão de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência ao vácuo indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante; observar os limites de pressão especificados.

Dados elétricos e alimentação
Tensão de operação	8,5...36 V DC	Faixa de alimentação especificada.
Categoria de isolamento	Classe III	Classificação elétrica indicada.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Carga máxima da saída	(Ub – 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máx. 160 Ω; a 24 V: máx. 720 Ω	Limite de carga dependente da tensão de alimentação, conforme os pontos informados.

Saídas e conexão elétrica
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4...20 mA	Sinal analógico informado; a ficha não indica protocolo digital.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Interface elétrica declarada; consultar o datasheet para atribuição dos pinos.

Precisão e desvios
Desvio de linearidade	< ± 0,1 % BFSL / < ± 0,2 % LS	Valores de linearidade segundo os métodos de referência indicados.
Desvio de histerese	< ± 0,2 %	Desvio de histerese informado.
Desvio de características	< ± 0,5 %	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese, conforme ficha.
Repetibilidade	< ± 0,05 %	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ± 0,1 % por 6 meses	Período de referência informado.
Coeficiente de temperatura	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) [% de duração / 10 K]	Valores por faixa de temperatura conforme dados do produto.

Tempos de resposta
Retardo de prontidão	< 0,1 s	Tempo de prontidão especificado.
Tempo de resposta ao degrau	1 ms	Tempo de resposta informado para variação em degrau.

Condições ambientais e robustez
Temperatura de operação/ambiente	-40...90 °C	Faixa operacional indicada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 67; IP 69K	Classificações de proteção declaradas; instalação e conectores devem respeitar as condições aplicáveis.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição especificados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio e faixa de frequência especificados.
Normas de compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas listadas para o produto.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 19 mm; comprimento 66 mm	Dimensões indicadas nos dados do produto.
Massa	59 g	Valor informado para o produto.
Conexão de processo	G 1/4 externa, DIN EN ISO 1179-2	Rosca e referência normativa declaradas.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência informados para a vedação.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material especificado para as partes em contato com o fluido.
Materiais informados	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais listados para o produto; a ficha não discrimina aqui a localização de cada material.
Torque	25...35 Nm	Faixa de torque informada; consultar instruções do fabricante para a montagem aplicável.
Ciclos de pressão mínimos	60 milhões a 1,2 da pressão nominal	Condição de referência indicada para ciclos de pressão.

Certificações e dados regulatórios
Certificações/aprovações	cULus (aprovação UL J029), CE, DNV, UKCA	Marcas e aprovações listadas nos dados do produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Classificação e condição indicadas na ficha.
MTTF	787 anos	Valor informado no conjunto de dados do produto; não interpretar como vida útil garantida.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não é informado protocolo digital de comunicação.

Conexões

Elétrica Conexão M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC e saída analógica 4...20 mA. Verificar a atribuição dos pinos no datasheet antes de ligar; a ficha não especifica aqui o pinout.

Processo Rosca externa G 1/4, conforme DIN EN ISO 1179-2; vedação da conexão de processo em FKM. Confirmar correspondência da rosca e do alojamento de vedação da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou aquisição compatível com sinal analógico 4...20 mA, alimentação de 8,5...36 V DC e faixa de 0...40 bar relativos	✓	Os requisitos correspondem à saída, alimentação e faixa indicadas para o PT5343.
Ponto de montagem com conexão de processo G 1/4 externa e vedação compatível com a configuração informada	✓	A conexão de processo é G 1/4 externa e a vedação especificada é FKM.
Sistema que exige protocolo digital de comunicação	✗	A ficha informa saída analógica 4...20 mA e não especifica protocolo digital.
Aplicação que requer medição acima de 40 bar	✗	A faixa nominal de medição informada é 0...40 bar.
Instalação com interface elétrica diferente de M12 codificação A, 2 contatos, sem adaptação validada	✗	A conexão elétrica indicada para o produto é M12, codificação A, com 2 contatos; outras interfaces não estão confirmadas.

INSTALAÇÃO

Como instalar o Transmissor de pressão IFM PT5343, pressão relativa, 0...40 bar, saída analógica 4...20 mA

Confirme que a pressão relativa de operação está dentro da faixa de medição e que a temperatura ambiente está entre -40...90 °C.
Verifique se a porta de processo é compatível com rosca externa G 1/4 e com a vedação FKM especificada.
Instale o transmissor sem exceder o torque de 25...35 Nm informado; consulte as instruções do fabricante para as condições de montagem.
Conecte a interface M12 de codificação A com 2 contatos usando o pinout do datasheet; não deduza a atribuição dos pinos pela codificação do conector.
Alimente o equipamento com 8,5...36 V DC e conecte a saída 4...20 mA a uma entrada compatível, respeitando a carga máxima correspondente à tensão disponível.
Após energizar, verifique a leitura e a integridade elétrica e mecânica da instalação; confirme que o conjunto mantém o grau de proteção requerido.

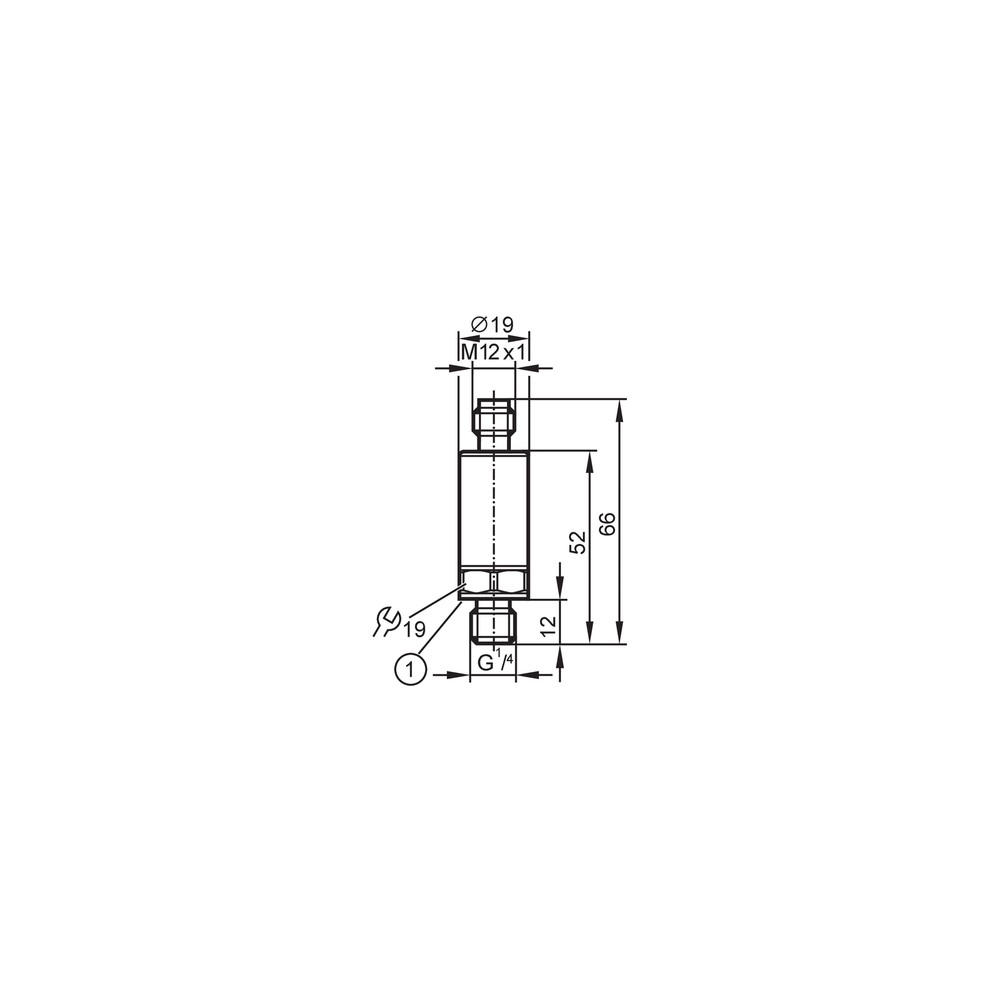

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em 0 mA ou fora da faixa esperada.	Alimentação ausente ou fora da faixa, circuito aberto, ligação incorreta ou entrada de corrente incompatível.	Meça a alimentação nos terminais conforme o pinout do datasheet e verifique continuidade do circuito e configuração da entrada para 4...20 mA.
A saída não alcança o valor esperado ou varia com a carga do circuito.	Carga total acima do limite permitido para a tensão de alimentação.	Meça a tensão de alimentação e compare a carga conectada com os limites informados: 160 Ω máx. a 12 V e 720 Ω máx. a 24 V.
A indicação não corresponde à pressão aplicada.	Pressão fora da faixa nominal, referência de pressão incompatível com o tipo relativo, ou configuração/escala incorreta no sistema de aquisição.	Confirme a pressão aplicada, o tipo de referência usado pelo processo e a escala configurada para o sinal 4...20 mA.
Há vazamento no ponto de instalação ou a leitura é instável após a montagem.	Rosca ou assento de vedação incompatível, vedação inadequada ou montagem fora do torque indicado.	Despressurize o sistema e inspecione a compatibilidade da conexão G 1/4, a vedação FKM e o torque de montagem especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT5343 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PT5343 e para quem ele serve?

É um transmissor de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. É adequado a sistemas que recebam saída analógica de corrente 4...20 mA.

O que acompanha o produto?

A ficha informa o produto como uma peça, mas não detalha acessórios ou itens adicionais incluídos. Confirme o conteúdo de fornecimento com o vendedor ou com a documentação do fabricante.

Ele funciona com qualquer entrada analógica do CLP?

Não necessariamente: a entrada precisa aceitar sinal de corrente 4...20 mA e a carga do circuito deve respeitar os limites dependentes da alimentação. Verifique também a faixa de tensão de alimentação de 8,5...36 V DC.

Posso usar o PT5343 para medir mais de 40 bar?

A faixa nominal de medição é 0...40 bar, portanto não é o modelo indicado quando a medição requerida ultrapassa esse limite. A resistência à pressão estática e a pressão de ruptura não ampliam a faixa nominal de medição.

Ele serve para pressão absoluta ou diferencial?

A ficha identifica o PT5343 como transmissor de pressão relativa. Não há informação que confirme medição absoluta ou diferencial.

A saída fica zerada ou não acompanha a pressão; o que verifico antes de trocar?

Verifique primeiro a alimentação, a continuidade da ligação, o pinout M12 e se a entrada do sistema está configurada para 4...20 mA. Depois confirme se a pressão aplicada está dentro da faixa nominal.

A saída oscila ou satura quando conecto ao controlador; qual pode ser a causa?

Uma carga acima do limite permitido para a tensão de alimentação pode impedir a operação correta da saída. Meça a tensão e compare a carga do circuito com os limites informados no datasheet.

É melhor comprar este modelo ou um transmissor com outra saída?

Escolha o PT5343 quando a aplicação exigir pressão relativa até 40 bar e sinal 4...20 mA. Se o sistema exigir outro sinal, faixa ou tipo de pressão, selecione um modelo cujas especificações correspondam a esses requisitos.

Que cuidados devo ter na instalação da conexão de processo?

Confirme a rosca G 1/4 externa e a vedação FKM, e siga o torque informado de 25...35 Nm. Para ligação elétrica, consulte o pinout do datasheet antes de conectar a interface M12.

Posso instalar o transmissor em uma aplicação com lavagem ou exposição a água?

O produto tem graus de proteção IP 67 e IP 69K informados. A adequação depende da instalação e das condições do conjunto, incluindo conectores e vedações; consulte as instruções do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente.

Sinal 4...20 mA

Saída analógica de corrente utilizada para transmitir a variável medida a uma entrada compatível.

G 1/4

Especificação da conexão roscada de processo informada para montagem do transmissor.

IP 67 / IP 69K

Graus de proteção declarados para o equipamento; a aplicação depende das condições de montagem do conjunto.

BFSL e LS

Referências de especificação usadas para expressar os valores de desvio de linearidade indicados pelo fabricante.
