Transmissor de Pressão IFM PT5314

Pré-visualizar: PT5314 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-16 bar 4-20mA G 1/4

PT5314 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-16 bar 4-20mA G 1/4

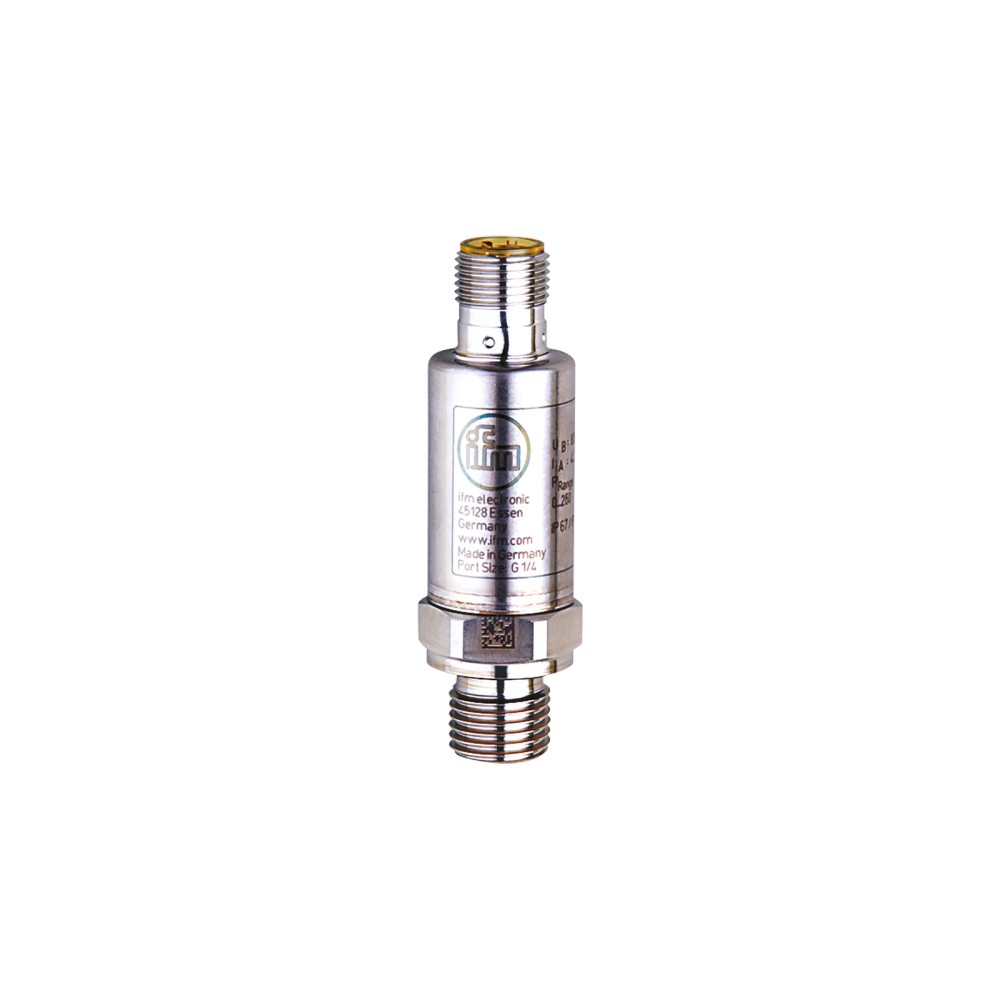

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5314
EAN: 4021179283199
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT5314 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-16 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de Medição

0...16 bar

Sinal de Saída

4...20 mA

Conexão de Processo

G 1/4

Grau de Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5314 0-16 bar 4-20mA G 1/4

O Transmissor de Pressão PT5314 da IFM é um sensor robusto desenvolvido para aplicações industriais com faixa de 0 a 16 bar. Ele converte a pressão de fluidos líquidos ou gasosos em um sinal analógico estável de 4-20 mA. Com construção em aço inoxidável e proteção IP69K, é ideal para ambientes que exigem alta resistência contra umidade e poeira.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PT5314
Marca	IFM
Faixa	0...16 bar
Saída	4...20 mA
Conexão	G 1/4
Proteção	IP 67 / IP 69K
Temp. Op.	-40...90 °C
Material	Aço Inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos industriais com faixa de pressão até 16 bar
Ambientes com requisitos rigorosos de limpeza (grau IP69K)
Integração em CLPs com entrada analógica 4-20mA

⚠ Considere outro se precisa de:

Fluidos químicos altamente corrosivos não compatíveis com inox 316L/17-4 PH
Sistemas com surtos de pressão que excedam o limite de sobrecarga de 40 bar
Aplicações que exijam comunicação digital IO-Link

APLICAÇÕES E USO

Monitoramento de pressão em linhas hidráulicas industriais.
Sistemas pneumáticos de automação e controle.
Processos fabris que utilizam fluidos líquidos e gasosos compatíveis com inox 316L.
Ambientes externos ou com ciclos de limpeza pesada devido à proteção IP69K.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5314 0-16 bar 4-20mA G 1/4, verifique estes pontos:

Quando escolher o PT5314

Ideal para processos que exigem precisão analógica de 4-20mA em sistemas de até 16 bar e precisam de alta resistência física (IP69K).

Quando buscar alternativas

Se a aplicação exigir IO-Link (comunicação digital), pressão superior a 16 bar, ou fluidos corrosivos incompatíveis com aço inox 1.4542.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Pressão
Faixa de Medição	0...16 bar	Pressão nominal de operação
Tipo de pressão	Pressão relativa	Referência atmosférica
Resistência a pressão	40 bar	Limite estático antes de dano

Dados Elétricos
Sinal de saída	4...20 mA	Saída analógica padronizada
Tensão de operação	8,5...36 V DC	Faixa de alimentação DC
Proteção	Curto-circuito e Inversão de polaridade	Segurança elétrica interna

Dados Mecânicos e Ambientais
Conexão de processo	G 1/4	Padrão DIN EN ISO 1179-2
Material (Fluido)	1.4542 (17-4 PH)	Contato direto com o meio
Grau de proteção	IP 67; IP 69K	Resistência a ambiente externo

COMPATIBILIDADE

Comunicação

• Analógica 4-20 mA (Corrente)

Conexões

Elétrica M12; codificação: A; 2 contatos

Processo G 1/4 rosca externa conforme DIN EN ISO 1179-2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de ar comprimido	✓	A faixa de 16 bar cobre a maioria das necessidades pneumáticas.
Ambientes de lavagem (Food/Beverage)	✓	O grau de proteção IP69K suporta limpeza com jatos de água de alta pressão.
Ambientes com ácidos fortes	✗	O material do diafragma (1.4542) pode não ser resistente a todos os agentes químicos.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5314 0-16 bar 4-20mA G 1/4

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique se o vedante da rosca G 1/4 está presente e intacto.
Rosqueie o sensor manualmente e finalize o aperto com chave adequada (Torque 25...35 Nm).
Conecte o cabo M12 de 2 contatos no sensor.
Verifique a integridade da vedação do conector.
Aplique pressão ao sistema e monitore o sinal de 4-20 mA no controlador para calibração inicial.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dano permanente no diafragma do sensor.	Pressão real superior ao limite de sobrecarga (40 bar).	Verificar se a aplicação excede 40 bar estáticos.
Ausência de sinal na saída analógica.	Falha na fiação ou fonte de alimentação desconectada.	Medir a tensão (8,5-36V) diretamente nos pinos do conector M12.
Queda de pressão no sistema ou perda de fluido.	Vazamento na vedação (O-ring) da rosca.	Inspecionar o estado da vedação FKM e o torque aplicado (25-35Nm).
Leitura oscilante ou instável no controlador.	Ruído eletromagnético excessivo na linha de sinal.	Verificar se o cabo está blindado e afastado de cabos de potência.

DOCUMENTAÇÃO TÉCNICA

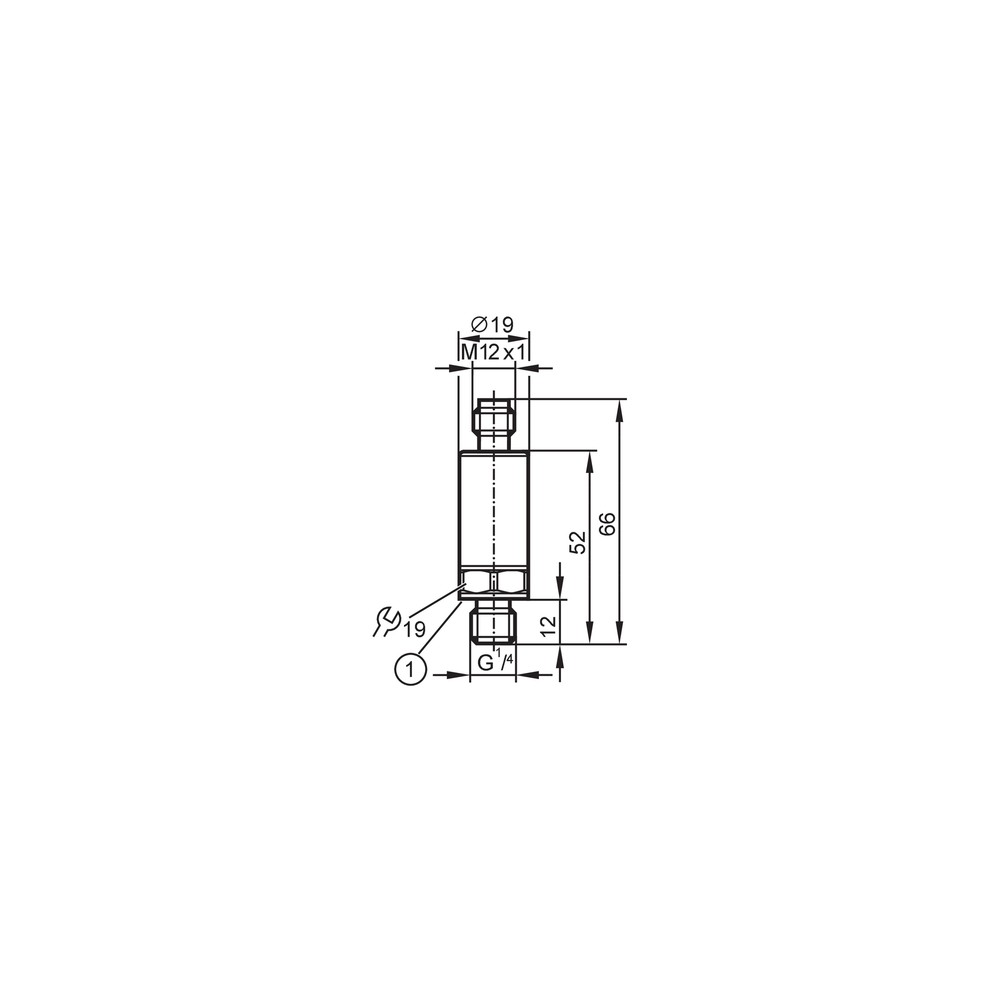

Datasheet Técnico PT5314 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PT5314 e qual sua finalidade?

O PT5314 é um transmissor de pressão eletrônico projetado para medição de pressão relativa em aplicações industriais, utilizando tecnologia de sensor de filme metálico para garantir precisão e durabilidade.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do sensor com conexão M12 e vedação da conexão de processo, conforme padrão de fábrica para instalação em sistemas hidráulicos e pneumáticos.

Existem restrições de aplicação para este modelo?

Este modelo não é indicado para aplicações que excedam a pressão nominal de 16 bar ou para fluidos agressivos que não sejam compatíveis com aço inoxidável 1.4542 (17-4 PH) e 1.4404 (316L).

Quais as limitações de temperatura para operação?

O sensor não deve ser instalado em ambientes onde a temperatura do fluido ou ambiente exceda os limites operacionais de -40 °C a 90 °C.

Como identificar uma falha no funcionamento do sensor?

Sintomas como leituras oscilantes ou sinal de saída fixo fora da faixa de 4-20 mA podem indicar falha na alimentação elétrica, ruptura do sensor ou sobrepressão mecânica.

O que devo verificar antes de considerar a troca da peça?

Verifique a integridade da fiação e a tensão de alimentação (8,5-36V DC) no conector M12; caso o problema persista, utilize um manômetro de referência para validar se a pressão real está dentro da faixa de medição.

Qual a diferença deste sensor para uma chave de pressão convencional?

O PT5314 possui saída analógica 4-20 mA, tornando-o ideal para integração direta em CLPs e sistemas de automação que exigem controle contínuo, diferentemente de chaves de pressão que fornecem apenas sinal binário.

Este modelo possui comunicação digital ou IO-Link?

Para aplicações que exigem comunicação digital, como IO-Link, este modelo não é adequado; recomenda-se consultar a linha IFM compatível com protocolos de comunicação digital.

Quais cuidados devo tomar durante a instalação?

A instalação deve ser feita com chave apropriada respeitando o torque de 25...35 Nm; certifique-se de que a rosca G 1/4 esteja limpa e que o vedante esteja posicionado corretamente para evitar vazamentos.

Qual a origem do produto e suporte disponível?

A IFM é a fabricante original; o produto é entregue com suporte técnico direto e faturamento realizado pelo fornecedor, garantindo a rastreabilidade do componente.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão feita em relação à pressão atmosférica local (Ref.: tipo_de_pressao).

4-20 mA

Sinal de corrente padrão industrial para transmissão de dados analógicos, imune a ruídos em longas distâncias (Ref.: sinal_de_saida).

IP69K

Grau de proteção que assegura a vedação contra poeira e jatos de água de alta pressão e temperatura (Ref.: grau_de_protecao).

Inox 1.4542

Aço inoxidável endurecível por precipitação com alta resistência mecânica, utilizado no diafragma do sensor (Ref.: materiais_em_contato_com_fluido).

G 1/4

Padrão de rosca cilíndrica de polegada para conexão de pressão (Ref.: conexao_de_processo).
