Transmissor de Pressão IFM PT5060

Pré-visualizar: PT5060 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-600 bar 4-20mA

PT5060 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-600 bar 4-20mA

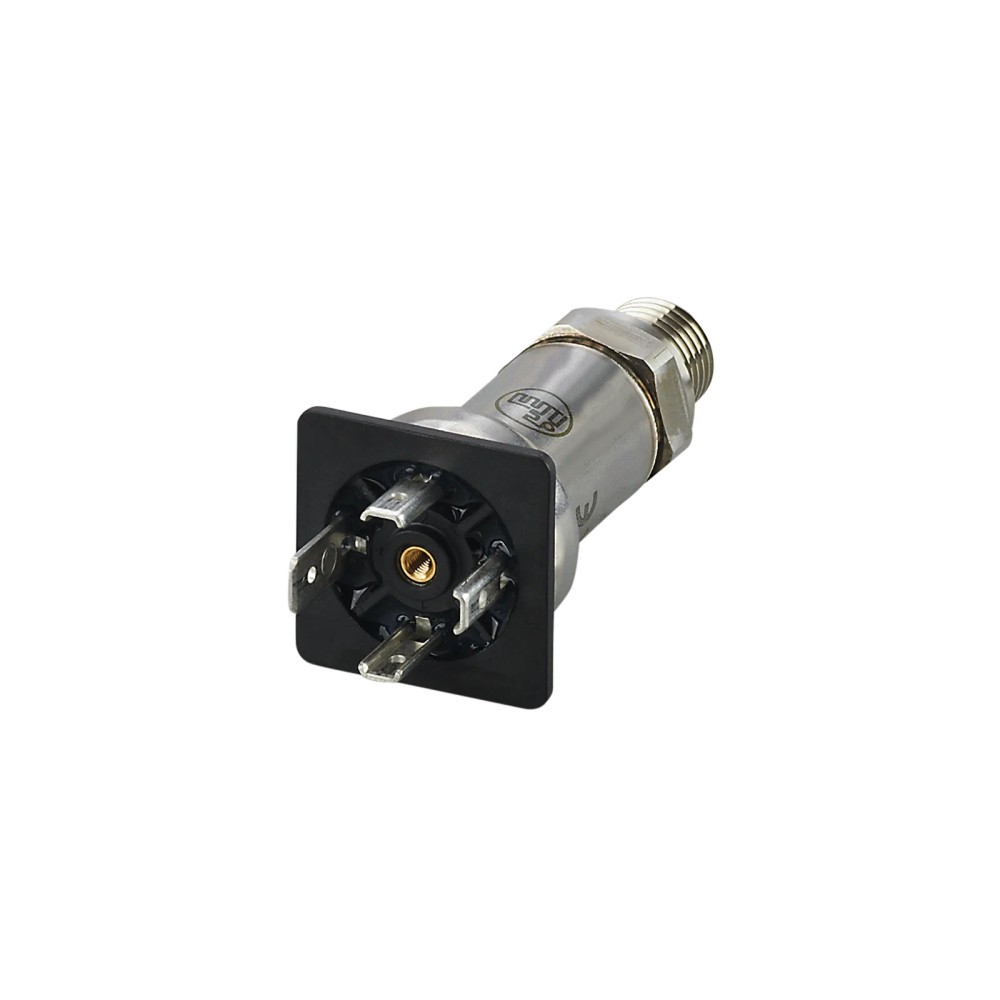

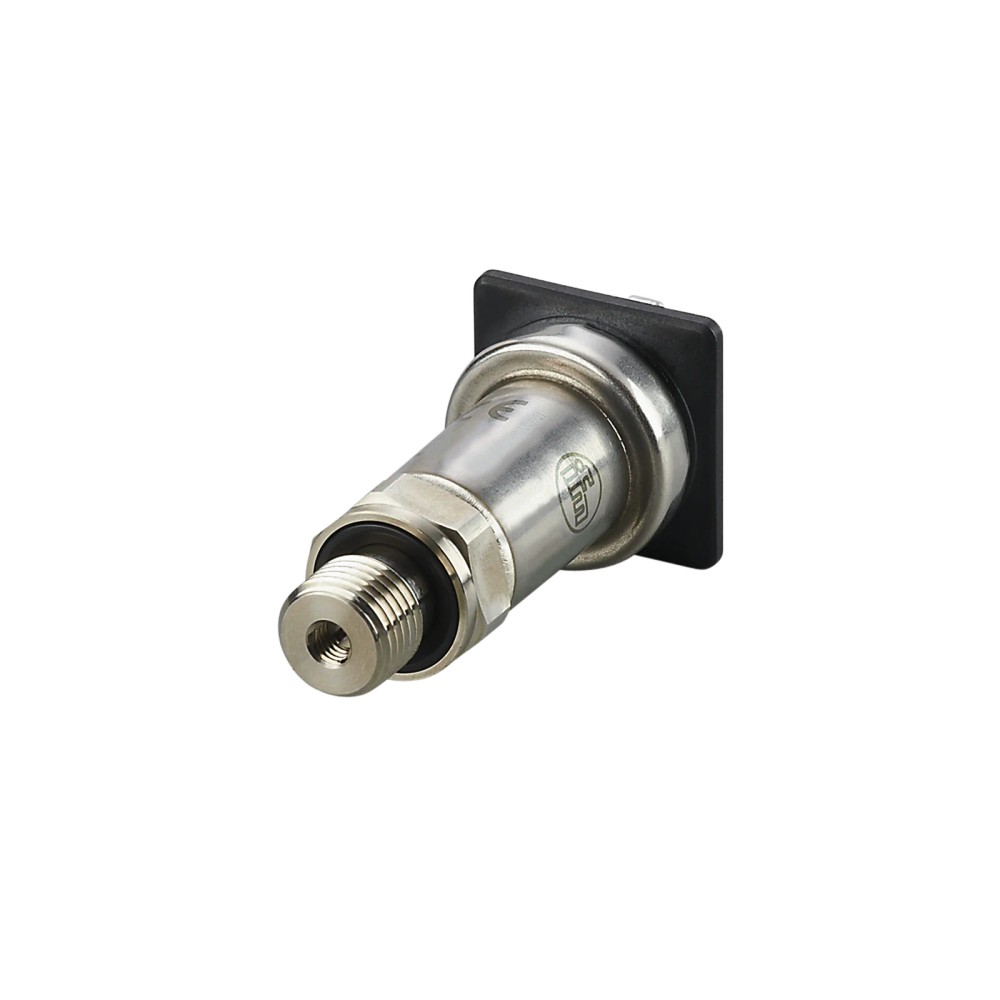

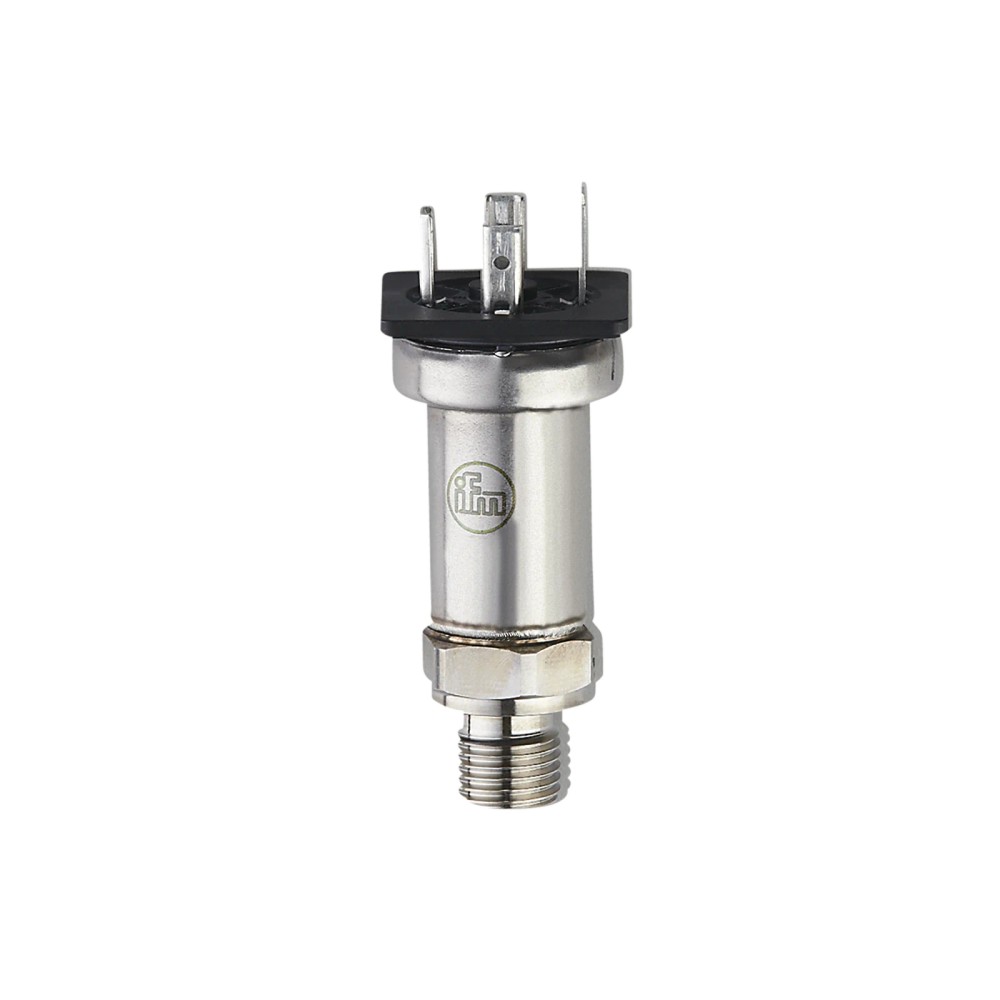

Imagem meramente ilustrativa

R$ 1.437,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT5060
EAN: 4021179316491
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PT5060 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-600 bar 4-20mA"

Destaques do Produto

Faixa de Medição

0-600 bar

Sinal de Saída

4-20 mA

Conexão de Processo

G 1/4

Conexão Elétrica

Conector tipo A DIN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT5060 - 0-600 bar / 4-20mA

O Transmissor de Pressão IFM PT5060 é um dispositivo de alta precisão projetado para monitoramento de pressão em aplicações industriais e máquinas móveis. Ele utiliza a tecnologia de célula de filme fino metálico para garantir estabilidade, operando em uma faixa de 0 a 600 bar. Com saída analógica de 4-20 mA e robustez IP 67, é ideal para ambientes que exigem confiabilidade e resistência a choques.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PT5060
Faixa	0-600 bar
Sinal	4-20 mA
Conexão	G 1/4
Proteção	IP 67
Material	Aço Inoxidável
Temperatura	-40 a 125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos industriais
Máquinas móveis
Monitoramento de pressão relativa em fluidos líquidos e gasosos

⚠ Considere outro se precisa de:

Sistemas com pressão de pico superior a 1500 bar (risco de ruptura)
Aplicações com fluidos incompatíveis com aço inox 1.4542/1.4404
Ambientes com temperaturas de fluido abaixo de -40°C ou acima de 125°C

APLICAÇÕES E USO

Sistemas hidráulicos de máquinas móveis (construção, agrícola)
Circuitos de controle de fluidos industriais
Monitoramento de pressão em compressores e linhas de processo
Equipamentos que operam sob condições severas de vibração (DIN EN 60068-2-6)

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT5060 - 0-600 bar / 4-20mA, verifique estes pontos:

Quando escolher o PT5060

Utilize este transmissor quando necessitar de medição contínua de pressão relativa até 600 bar com saída analógica padrão de mercado e alta resistência a vibrações (20g).

Quando evitar o PT5060

Não escolha este modelo se sua aplicação exigir pressões acima de 600 bar, necessidade de IO-Link (este modelo é apenas analógico) ou conexão de processo diferente de G 1/4.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...600 bar	Faixa nominal de operação
Tipo de pressão	Pressão relativa	Referência ao zero atmosférico

Dados elétricos
Sinal de saída	4...20 mA	Saída analógica
Tensão de operação	8...36 V DC	Alimentação
Proteções elétricas	Curto-circuito, Inversão de polaridade	Integradas

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Padrão DIN EN ISO 1179-2
Invólucro	Cilíndrico	Geometria
Materiais em contato	1.4542 / 1.4404 / FKM	Compatibilidade química

Condições ambientais
Temperatura do fluido	-40...125 °C	Limites de operação
Proteção IP	IP 67	Vedação

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x conector para válvulas tipo A DIN (EN175301-803-A)

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de alta pressão (até 600 bar)	✓	O sensor foi projetado especificamente para esta faixa nominal.
Medição de pressão em ambientes com alta vibração	✓	Resistência a vibrações de até 20g (DIN EN 60068-2-6).
Sistemas IO-Link	✗	Este modelo possui apenas sinal analógico 4-20 mA, sem interface digital IO-Link.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT5060 - 0-600 bar / 4-20mA

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique se o vedante FKM está posicionado corretamente na rosca.
Rosqueie o transmissor na conexão G 1/4 do processo manualmente.
Utilize uma ferramenta adequada para aplicar o torque entre 30 e 50 Nm.
Conecte o conector elétrico tipo A DIN respeitando o diagrama de pinagem.
Verifique o sinal de saída no controlador (PLC) para confirmar a calibração.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída ou sinal inválido	Tensão de alimentação fora da faixa (abaixo de 8V ou acima de 36V)	Medir a tensão nos bornes do conector com multímetro
Vazamento no ponto de conexão	Excesso de torque ou desalinhamento na rosca	Inspecionar a vedação FKM e o torque (30-50 Nm)
Desvio permanente na leitura ou falha do sensor	Presença de picos de pressão (golpe de aríete) excedendo o limite de resistência	Monitorar picos de pressão via sistema de controle
Corrosão ou degradação na interface do processo	Falha na vedação por incompatibilidade química	Verificar compatibilidade do fluido com FKM e Aço Inox

DOCUMENTAÇÃO TÉCNICA

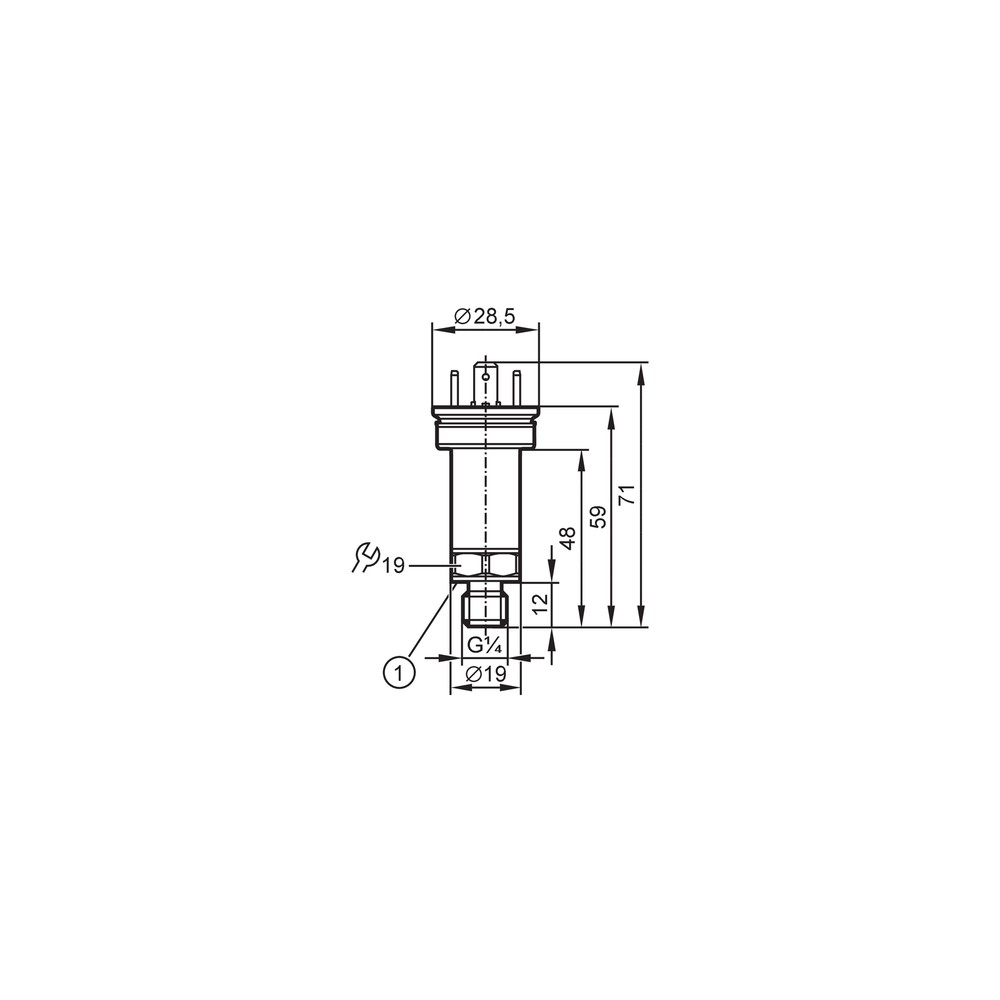

Datasheet Técnico PT5060 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT5060 e para que serve?

Este é um transmissor de pressão industrial projetado para converter valores de pressão de fluidos (líquidos e gasosos) em um sinal analógico padrão de 4-20 mA.

O que acompanha o transmissor na embalagem?

O produto inclui o transmissor de pressão com conexão de processo G 1/4 e vedação FKM, pronto para instalação em sistemas compatíveis.

Para quais aplicações o PT5060 NÃO é indicado?

Este transmissor não é indicado para aplicações que exijam pressões superiores a 600 bar ou para fluidos agressivos que não sejam compatíveis com aço inoxidável 1.4542 e 1.4404.

Posso usar este sensor para medir pressão absoluta ou diferencial?

Ele é destinado a sistemas de pressão relativa, não sendo adequado para medições de pressão absoluta ou diferencial.

Por que meu sinal de saída está instável?

Se o sinal de saída apresentar flutuações constantes, verifique primeiro a integridade dos cabos e a tensão de alimentação, garantindo que estejam dentro da faixa de 8-36V DC.

O que fazer se o sensor parar de responder ou der leitura errada?

Sintomas de erro de medição podem indicar sobrecarga de pressão ou danos na célula de filme fino; verifique se o valor de pressão nominal de 600 bar foi excedido no processo.

Qual a vantagem desta tecnologia de sensor em relação a outras?

Este transmissor utiliza uma célula de filme fino metálico, oferecendo maior estabilidade e resistência a ciclos de pressão do que sensores capacitivos ou piezorresistivos simples.

Como decidir entre este modelo e outros da série PT?

A escolha entre modelos deve considerar a faixa de pressão necessária; o PT5060 é otimizado para 600 bar, enquanto outros modelos da linha PT podem cobrir faixas menores ou maiores.

Quais cuidados devo ter na instalação mecânica?

A instalação deve garantir o aperto com torque entre 30 e 50 Nm e o alinhamento correto da vedação FKM para evitar vazamentos no processo.

O sensor possui proteções elétricas integradas?

O dispositivo possui proteção contra inversão de polaridade e curto-circuitos, garantindo segurança operacional em ambientes industriais, conforme o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Pressão medida em relação à pressão atmosférica local. (Ref.: Tipo de pressão)

Célula de filme fino metálico

Elemento sensor que utiliza a variação de resistência de uma camada fina metálica sob deformação para medir pressão. (Ref.: Elemento de medição)

BFSL

Best Fit Straight Line, método de cálculo de desvio de linearidade que utiliza a melhor reta de ajuste. (Ref.: Desvio de linearidade)

Sinal 4-20 mA

Sinal de corrente analógico padrão industrial onde 4mA representa o valor mínimo e 20mA o valor máximo de medição. (Ref.: Sinal de saída)

Grau de Proteção IP 67

Classificação que indica proteção total contra poeira e proteção contra imersão temporária em água. (Ref.: Proteção IP)
