Transmissor de Pressão IFM PT504E

Pré-visualizar: PT504E IFM - Transmissor de Pressão IFM Aplicações Móveis 0-10 bar 4-20mA

PT504E IFM - Transmissor de Pressão IFM Aplicações Móveis 0-10 bar 4-20mA

Imagem meramente ilustrativa

R$ 1.497,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT504E
EAN: 4021179327428
NCM do produto: 90262090

Destaques do Produto Faixa de Medição 0-10...mais

Fechar menu

Saiba mais sobre: "PT504E IFM - Transmissor de Pressão IFM Aplicações Móveis 0-10 bar 4-20mA"

Destaques do Produto

Faixa de Medição

0-10 bar

Sinal de Saída

4-20 mA

Conexão de Processo

G 1/4

Grau de Proteção

IP67 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PT504E 0-10 bar

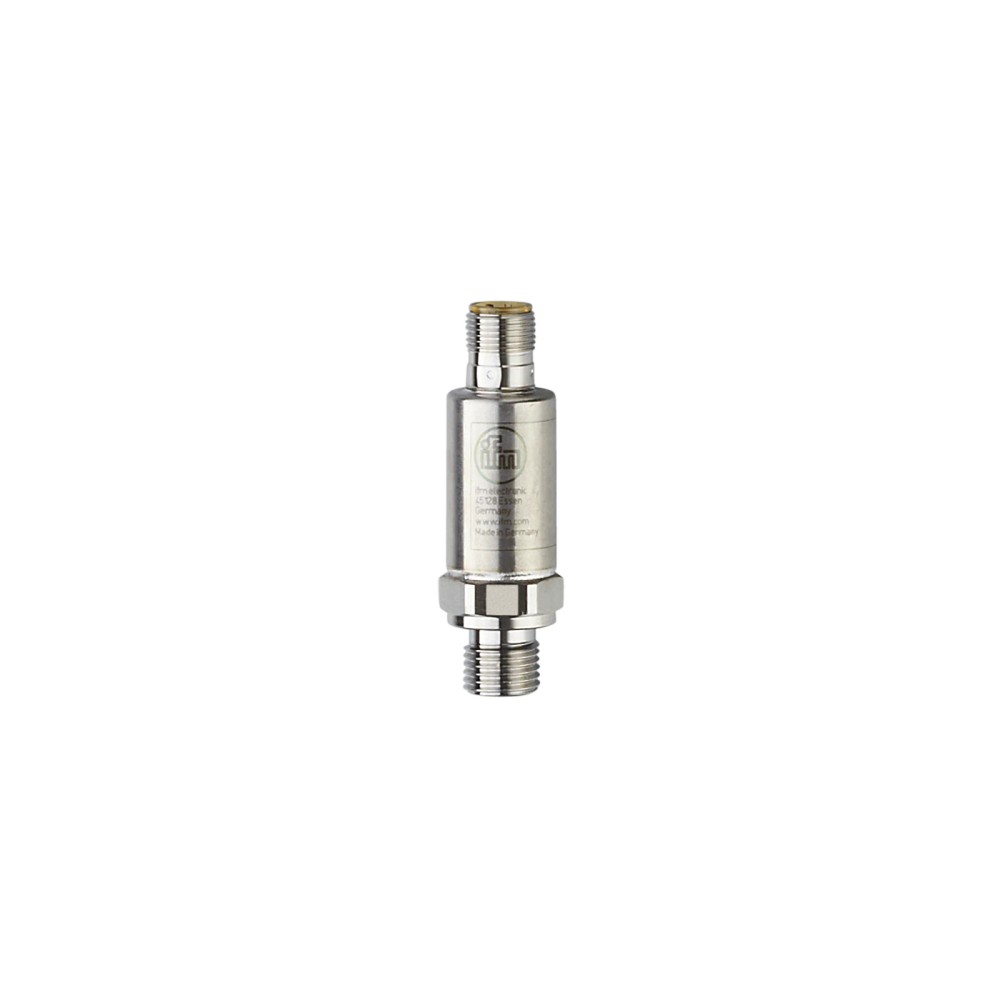

O Transmissor de Pressão PT504E da IFM é um sensor eletrônico de alta precisão projetado para medição de pressão relativa em fluidos líquidos e gasosos. Indicado principalmente para aplicações móveis, oferece robustez extrema contra choques e vibrações com grau de proteção IP69K. O dispositivo utiliza um sinal de saída analógico de 4-20 mA e suporta uma faixa de pressão de 0 a 10 bar.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	0-10 bar
Saída Analógica	4-20 mA
Conexão Elétrica	M12
Conexão de Processo	G 1/4
Material de Contato	Aço inoxidável 1.4542
Proteção IP	IP67 / IP69K
Temperatura do fluido	-40 a 125 °C
Tensão DC	8-32 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos móveis.
Monitoramento de pressão em compressores de ar ou sistemas pneumáticos.
Aplicações sujeitas a alta vibração (até 20 g) e choque (500 g).

⚠ Considere outro se precisa de:

Instalação em sistemas com pressão de pico superior a 25 bar (risco de ruptura).
Uso em meios químicos não compatíveis com aço inoxidável 1.4542 (17-4 PH).
Ambientes com radiação eletromagnética fora dos padrões da norma EMC UN ECE R10.

APLICAÇÕES E USO

Sistemas hidráulicos em máquinas móveis e equipamentos agrícolas.
Monitoramento de pressão em circuitos de óleo e lubrificação.
Sistemas de controle pneumático que exigem alta durabilidade em condições severas.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PT504E 0-10 bar, verifique estes pontos:

Quando escolher o PT504E

Selecione este modelo para aplicações em ambientes móveis ou industriais que requerem resistência superior a choques (500 g) e vibrações, utilizando rosca G 1/4.

Quando buscar alternativas

Busque alternativas se o seu sistema exige conexões de processo NPT ou saídas digitais (IO-Link), pois este modelo é estritamente analógico com conexão G 1/4.

ESPECIFICAÇÕES TÉCNICAS

Faixa de Medição
Faixa de Medição	0-10 bar	Faixa nominal de operação
Tipo de Pressão	Pressão relativa	Referência atmosférica

Dados Elétricos
Tensão de Operação	8-32 V DC	Faixa de alimentação permitida
Saída Analógica	4-20 mA	Sinal de corrente padrão
Proteção	Curto-circuito e inversão de polaridade	Segurança elétrica

Dados Mecânicos
Conexão de Processo	G 1/4 rosca externa	Norma DIN EN ISO 1179-2
Torque de aperto	25-35 Nm	Recomendação de instalação
Material em contato	1.4542 (17-4 PH)	Aço inoxidável

Condições Ambientais
Grau de Proteção	IP67 / IP69K	Vedação contra líquidos e poeira
Temperatura	-40...125 °C	Temperatura do fluido

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x M12 (codificação A, 2 contatos)

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lavagem de alta pressão (IP69K)	✓	O sensor possui design robusto com proteção IP69K, adequado para limpeza industrial intensa.
Aplicações com alta vibração (Motores/Veículos)	✓	Certificado para normas de resistência a vibração até 20 g.
Sistemas de 24V DC padrão	✓	Tensão de operação suporta perfeitamente a faixa padrão de 8-32 V DC.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PT504E 0-10 bar

Certifique-se de que o sistema hidráulico esteja despressurizado antes da instalação.
Verifique a integridade da vedação HNBR na conexão G 1/4.
Rosqueie manualmente o sensor no ponto de medição.
Utilize uma chave para aplicar o torque de aperto entre 25 e 35 Nm.
Conecte o cabo M12 de 4 pinos ao conector do sensor.
Verifique a sinalização no PLC para confirmar a calibração do sinal 4-20 mA.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica (0 mA).	Falha na fonte de alimentação ou rompimento no cabo M12.	Medir a tensão nos pinos do conector M12 e a continuidade do cabo.
Leitura travada em valor máximo ou erro de zero.	Pressão no sistema acima do limite operacional (excedeu 25 bar).	Conectar um manômetro analógico paralelo para comparar a leitura de pressão real.
Vazamento de fluido na rosca de conexão.	Instalação mecânica com aperto excessivo ou vedação inadequada.	Inspecionar o anel de vedação HNBR e verificar se o torque de 25-35 Nm foi respeitado.
Oscilação ou ruído nos dados lidos pelo PLC.	Interferência eletromagnética (EMI) intensa na linha de sinal.	Verificar se o cabo de sinal está blindado e afastado de cabos de alta potência.

DOCUMENTAÇÃO TÉCNICA

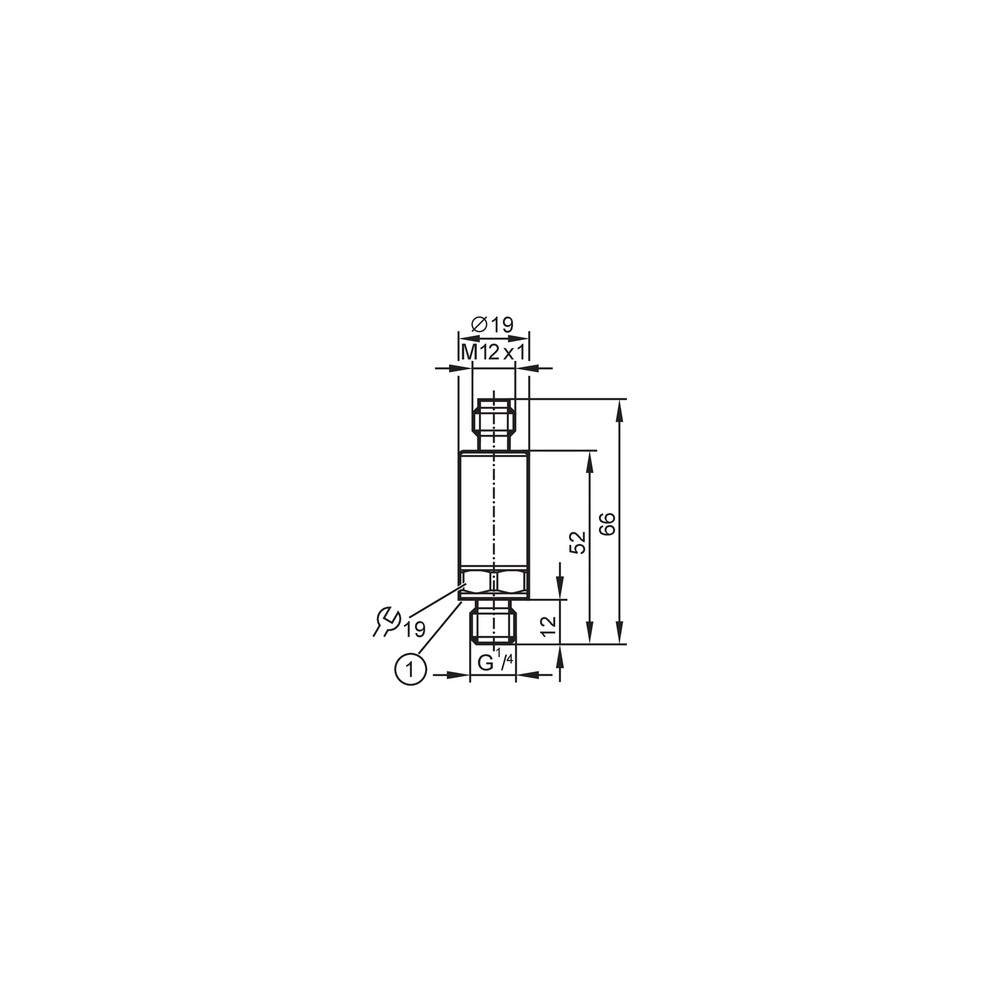

Datasheet PT504E (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT504E e qual a sua principal finalidade?

Este é um transmissor de pressão da IFM, modelo PT504E, projetado especificamente para aplicações móveis e medição de pressão relativa em fluidos líquidos e gasosos.

O que acompanha o produto na embalagem?

O sensor acompanha o próprio transmissor de pressão pronto para instalação; acessórios adicionais ou conectores devem ser adquiridos separadamente conforme a necessidade da infraestrutura.

Para quais situações o uso deste transmissor não é indicado?

Não deve ser utilizado em aplicações que excedam a faixa de 0 a 10 bar ou em ambientes cujas temperaturas fujam da faixa operacional de -40 a 125 °C.

Existem restrições de materiais ou compatibilidade química?

Este modelo não é compatível com fluidos agressivos que não sejam compatíveis com o material de contato 1.4542 (17-4 PH/630) ou que exijam materiais de vedação diferentes de HNBR.

Como identificar se o sensor está com defeito?

Sintomas comuns incluem sinal de saída fora da faixa (4-20 mA) ou leitura zero constante, o que pode indicar falha no circuito interno ou ruptura no diafragma.

O que verificar antes de solicitar a substituição da peça?

Verifique a continuidade do cabo, a tensão de alimentação (8-32 V DC) e se a pressão aplicada está dentro do limite nominal de 10 bar usando um manômetro de referência.

Por que escolher este modelo em vez de um sensor de pressão industrial comum?

Este transmissor é otimizado para aplicações móveis, oferecendo alta resistência a choques e vibrações (DIN EN 60068-2-6/27), algo crítico em veículos, diferentemente de modelos fixos de bancada.

Este modelo é ideal para aplicações de automação fixa ou automação móvel?

O PT504E possui foco em robustez para ambientes dinâmicos, sendo uma escolha superior para OEM de máquinas móveis que exigem alta durabilidade (MTTF de 711 anos).

Quais cuidados devo tomar na instalação do sensor?

A instalação exige aperto do conector roscado G 1/4 conforme torque especificado de 25-35 Nm e conexão elétrica via conector M12 de 4 pinos (utilizando 2 contatos).

Como funciona a origem e procedência deste produto?

A IFM ELECTRONIC LTDA. realiza o faturamento e gestão logística, garantindo procedência e suporte técnico direto ao cliente final.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão feita em relação à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

BFSL

Best Fit Straight Line, método de cálculo para o desvio de linearidade. (Ref.: Desvio de linearidade)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza por jato d'água. (Ref.: Grau de proteção)

MTTF

Mean Time To Failure, tempo médio esperado até a falha, indicando a confiabilidade do componente. (Ref.: MTTF)

Sinal Analógico 4-20mA

Padrão de transmissão de sinal de corrente para evitar interferências em longas distâncias. (Ref.: Corrente de saída analógica)
