Transmissor de Pressão IFM PT503E

Pré-visualizar: PT503E IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA

PT503E IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA

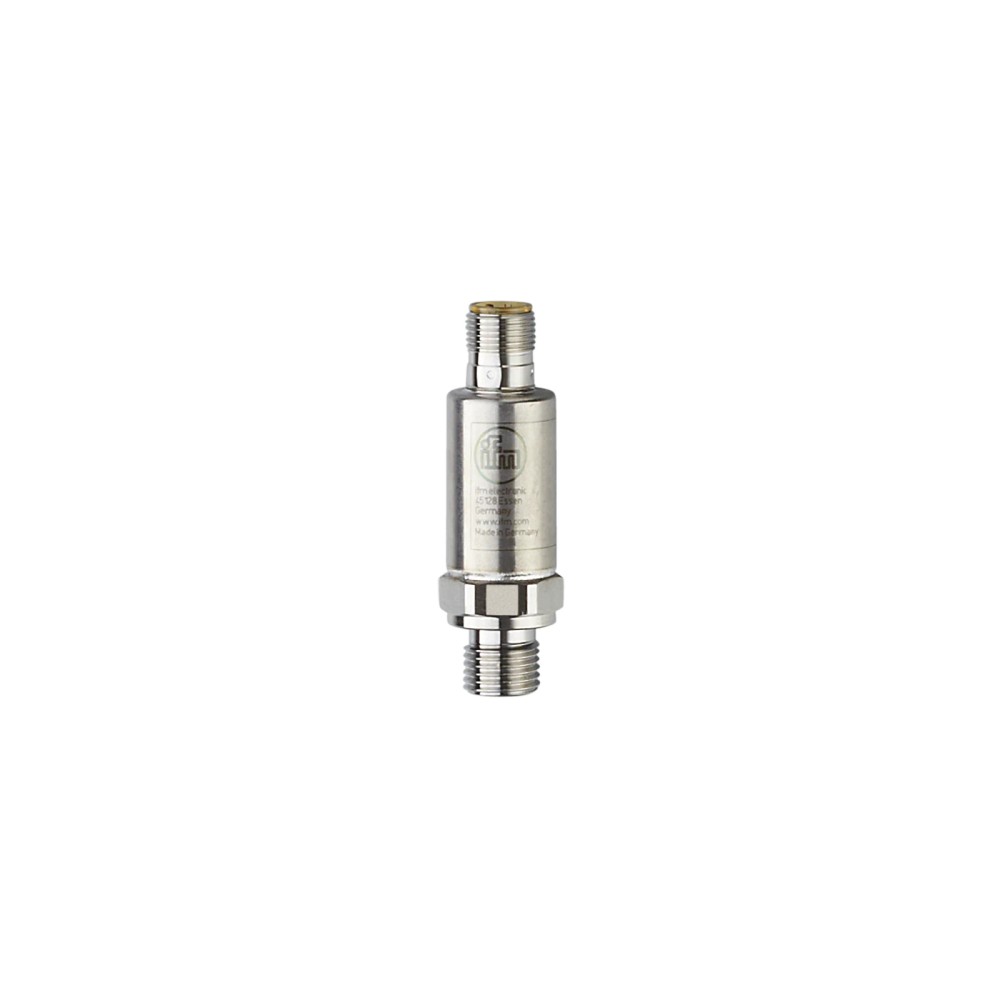

Imagem meramente ilustrativa

R$ 1.497,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT503E
EAN: 4021179327411
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão 0-25...mais

Fechar menu

Saiba mais sobre: "PT503E IFM - Transmissor de Pressão IFM Aplicações Móveis 0-25 bar 4-20mA"

Destaques do Produto

Faixa de Pressão

0-25 bar

Saída

4-20 mA

Conexão

G 1/4

Conector

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT503E IFM - Transmissor de Pressão para Aplicações Móveis (0-25 bar)

O PT503E é um transmissor de pressão eletrônico de alta durabilidade projetado para monitoramento de fluidos em máquinas móveis. Ele converte a pressão relativa de 0 a 25 bar em um sinal analógico de 4-20 mA, garantindo alta precisão e repetibilidade. Com grau de proteção IP69K, é ideal para ambientes severos com vibrações e variações térmicas de -40 a 125 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PT503E
Marca	IFM
Faixa	0-25 bar
Saída	4-20 mA
Conexão	G 1/4
Proteção	IP67 / IP69K
Temperatura	-40...125 °C
Tensão	8-32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas móveis (agrícolas, construção)
Monitoramento de fluidos hidráulicos
Sistemas pneumáticos industriais
Ambientes com alta incidência de lavagem (IP69K)

⚠ Considere outro se precisa de:

Sistemas com pressão estática superior a 65 bar
Aplicações com fluidos incompatíveis com aço inox 1.4542
Instalações sem proteção contra surtos elétricos em linhas de alta potência
Conexões roscadas sem uso da vedação especificada

APLICAÇÕES E USO

Monitoramento de pressão em circuitos hidráulicos de tratores e máquinas agrícolas.
Controle de pressão em sistemas de frenagem ou suspensão pneumática.
Automação em máquinas de construção civil sujeitas a choques mecânicos.
Processos de automação onde a resistência a lavagens de alta pressão é exigida.

COMO ESCOLHER

Antes de comprar o PT503E IFM - Transmissor de Pressão para Aplicações Móveis (0-25 bar), verifique estes pontos:

Quando escolher o PT503E

Selecione este modelo para aplicações móveis que exigem alta resistência à vibração (20g) e vedação IP69K, onde a pressão não ultrapassa 25 bar.

Quando buscar outra alternativa

Considere outros modelos se a aplicação exigir sinal de saída digital (IO-Link), roscas diferentes de G 1/4 ou se a pressão nominal do sistema for superior a 25 bar.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...25 bar	Valor nominal de operação
Resistência à pressão	65 bar	Limite estático de sobrepressão
Pressão de ruptura	600 bar	Limite mecânico de segurança

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de alimentação DC
Sinal de saída	4...20 mA	Saída analógica analógica padronizada
Carga máxima	(Ub - 8 V) / 21,5 mA	Cálculo de impedância da carga

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Norma DIN EN ISO 1179-2
Grau de proteção	IP67, IP69K	Nível de vedação externa
Resistência a choques	500 g (1 ms)	Norma DIN EN 60068-2-27

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica M12, 2 contatos, codificação A

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de máquinas móveis	✓	Resistência a vibrações e choques (500g) projetada para este fim.
Ambientes de lavagem industrial	✓	Certificação IP69K garante estanqueidade sob jatos de água.
Redes de automação industrial (Profinet/EtherCAT)	✗	Dispositivo analógico, necessita de I/O remoto para integração em rede digital.

INSTALAÇÃO

Como instalar o PT503E IFM - Transmissor de Pressão para Aplicações Móveis (0-25 bar)

Verifique a compatibilidade da rosca G 1/4 e limpe a superfície de vedação.
Instale o anel vedante HNBR fornecido na rosca do sensor.
Rosqueie manualmente o sensor no ponto de medição do sistema hidráulico.
Utilize uma chave adequada para apertar o sensor com torque entre 25 e 35 Nm.
Conecte o cabo M12, garantindo que o acoplamento esteja firme e protegido.
Alimente o sensor com 8-32V DC e verifique a estabilidade do sinal de saída de 4-20 mA.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal de saída nulo ou fora da faixa de 4-20 mA	Tensão de alimentação abaixo de 8V DC	Meça a tensão nos pinos 1 e 3 do conector M12 com multímetro.
Vazamento de fluido na conexão de processo	Falha na vedação ou aperto inadequado	Verifique a integridade do anel vedante HNBR e reaplique o torque de 25-35 Nm.
O sensor não responde ou entra em modo de proteção	Curto-circuito ou inversão de polaridade	Verifique o esquema de ligação dos condutores marrom e branco conforme manual.
Leitura instável fora da faixa operacional	Desvio por degradação térmica	Verifique se a temperatura do fluido está dentro de -40 a 125 °C.

DOCUMENTAÇÃO TÉCNICA

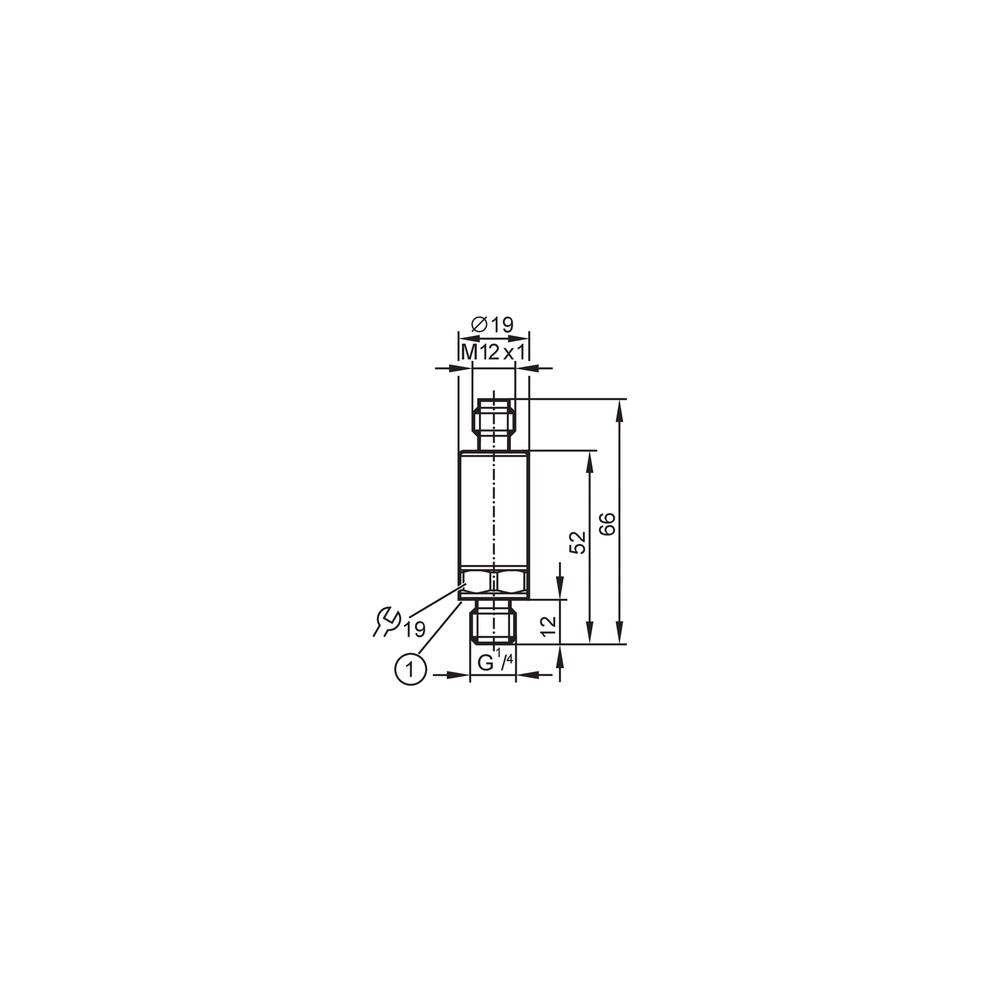

Datasheet Técnico PT503E (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão IFM PT503E?

Este é um transmissor de pressão eletrônico com saída analógica de 4-20 mA, projetado para monitorar fluidos líquidos e gasosos em aplicações móveis.

O que acompanha o produto na embalagem?

Ele inclui o dispositivo, vedação da conexão de processo em HNBR e o manual técnico. Conectores e cabos de conexão M12 devem ser adquiridos separadamente.

O sensor pode ser utilizado em sistemas com pressão acima de 25 bar?

O sensor não é indicado para aplicações que superem a faixa de 25 bar, pois pressões de ruptura acima de 600 bar podem causar falha catastrófica no componente.

O PT503E é compatível com roscas NPT?

Este modelo possui rosca G 1/4. Ele não é compatível com conexões NPT ou SAE sem o uso de adaptadores adequados, que podem comprometer a vedação.

Como diagnosticar falha na transmissão do sinal 4-20 mA?

Se a saída analógica apresentar valor constante independente da pressão, verifique se houve um curto-circuito na linha de sinal ou se a tensão de alimentação está abaixo de 8V.

O que verificar se o transmissor não enviar nenhum sinal?

A ausência de sinal pode indicar inversão de polaridade ou rompimento do cabo M12. Verifique a tensão no conector antes de considerar a troca do sensor.

Devo escolher o PT503E ou um sensor de automação padrão?

O PT503E é específico para aplicações móveis robustas com grau de proteção IP69K. Para instalações fixas de laboratório, sensores de pressão da linha de automação de fábrica podem ser mais econômicos.

Este modelo é melhor que versões plásticas para aplicações com vibração?

Sim, este modelo em formato cilíndrico compacto é superior para ambientes com vibração intensa (20g) em máquinas móveis comparado a transmissores com corpo plástico.

Quais cuidados necessários na instalação mecânica?

A montagem requer torque de 25 a 35 Nm na rosca G 1/4. Utilize apenas a vedação HNBR fornecida para garantir a estanqueidade e evitar danos à rosca.

Como verificar a procedência e garantia técnica do sensor?

A IFM garante a conformidade com as especificações técnicas declaradas no datasheet. A origem e procedência são garantidas pelo faturamento direto da IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

BFSL

Best Fit Straight Line. Método de ajuste linear que minimiza o desvio máximo entre a curva real do sensor e uma linha reta ideal.

IP69K

Grau de proteção que assegura resistência total contra entrada de poeira e jatos de água de alta pressão e temperatura.

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica local.

HNBR

Borracha nitrílica hidrogenada. Elastômero de alta performance utilizado na vedação, resistente a óleos e temperaturas elevadas.

1.4542

Aço inoxidável de alta resistência (17-4 PH) com excelente estabilidade mecânica em meios agressivos.
