Transmissor de Pressão IFM PT3544

Pré-visualizar: PT3544 IFM - Transmissor de Pressão ifm Uso Industrial 0-10 bar 4-20mA G 1/4

PT3544 IFM - Transmissor de Pressão ifm Uso Industrial 0-10 bar 4-20mA G 1/4

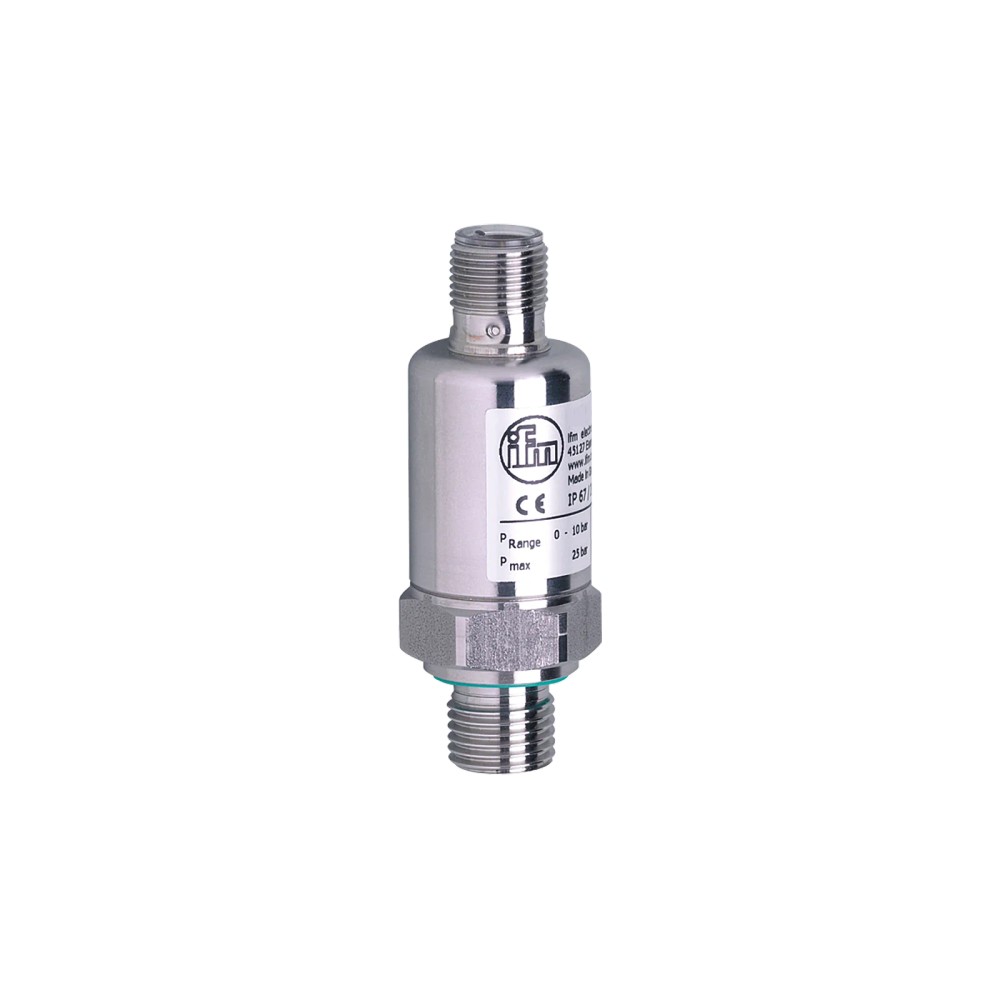

Imagem meramente ilustrativa

R$ 1.724,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT3544
EAN: 4021179244442
NCM do produto: 90262090

Destaques do Produto Faixa de Medição 0-10...mais

Fechar menu

Saiba mais sobre: "PT3544 IFM - Transmissor de Pressão ifm Uso Industrial 0-10 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de Medição

0-10 bar

Sinal de Saída

4-20 mA

Conexão de Processo

G 1/4

Conexão Elétrica

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PT3544, 0-10 bar, 4-20mA, G 1/4

O transmissor de pressão PT3544 é um sensor eletrônico da ifm projetado para monitoramento de pressão em aplicações industriais. Ele opera na faixa de 0 a 10 bar, fornecendo uma saída analógica de 4-20 mA. Sua construção robusta com rosca G 1/4 e proteção IP69K permite uso em condições exigentes com líquidos ou gases.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
SKU	PT3544
Faixa de Medição	0-10 bar
Sinal de Saída	4-20 mA
Conexão de Processo	G 1/4
Conexão Elétrica	M12, 4 pinos
Grau de Proteção	IP67 / IP69K
Temperatura de Operação	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão em circuitos hidráulicos e pneumáticos industriais.
Aplicações que requerem sinal de saída padrão de 4-20 mA.
Processos que demandam alta proteção contra umidade e poeira (IP67/IP69K).

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com aço inox 316L (1.4404) ou vedação FKM.
Instalação em sistemas onde a pressão de pico exceda 25 bar (pressão de resistência).
Uso em ambientes com temperaturas operacionais acima de 90 °C ou abaixo de -25 °C.

APLICAÇÕES E USO

Monitoramento de circuitos hidráulicos e pneumáticos em máquinas industriais.
Medição de pressão de fluidos em tanques ou tubulações de processo.
Aplicações onde é necessário alto grau de vedação contra lavagem e umidade.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PT3544, 0-10 bar, 4-20mA, G 1/4, verifique estes pontos:

Quando escolher este modelo

Indicado para sistemas que operam estritamente dentro da faixa de 0-10 bar e requerem interface analógica 4-20 mA com alta resistência a condições de limpeza (IP69K).

Quando buscar alternativa

Se a pressão de pico do processo ultrapassar 25 bar, este sensor não é adequado devido ao risco de danos internos. Caso o produto esteja indisponível, considere o modelo PT5404 como alternativa de atualização.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0...10 bar	Faixa de operação nominal
Tipo de pressão	pressão relativa	Referência à pressão atmosférica

Dados Elétricos
Tensão de operação	8,5...36 V DC	Faixa de alimentação permitida
Sinal de saída	4...20 mA	Sinal analógico padrão
Proteção inversão polaridade	sim	Segurança contra erro de ligação

Dados Mecânicos
Conexão de processo	G 1/4 rosca externa	Padrão de rosca para montagem
Torque de aperto máximo	25 Nm	Limite de força mecânica
Materiais em contato com fluido	Aço inox 1.4404 (316L); vedação FKM	Compatibilidade química

Condições Ambientais
Grau de proteção	IP67 / IP69K	Resistência a meios externos
Temperatura operacional	-25...90 °C	Limites de temperatura ambiente e processo

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lavagem industrial frequente	✓	O grau de proteção IP69K garante resistência total a jatos de água de alta pressão.
Processo com pressão de pico de 35 bar	✗	A pressão de resistência (burst) máxima é de 25 bar, podendo causar falha destrutiva.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PT3544, 0-10 bar, 4-20mA, G 1/4

Verifique a compatibilidade da rosca G 1/4 na tubulação.
Limpe a área de instalação para evitar entrada de detritos.
Posicione o anel de vedação FKM fornecido.
Rosqueie manualmente o transmissor no local.
Utilize uma chave de aperto adequada, respeitando o torque máximo de 25 Nm.
Conecte o conector M12 seguindo a pinagem do diagrama elétrico.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão de processo.	Falha na vedação ou aperto incorreto.	Verifique se o anel vedante FKM está intacto e se o torque de 25 Nm foi respeitado.
Ausência de sinal de saída (4-20mA).	Falha de alimentação ou cabo rompido.	Utilize um multímetro para conferir a tensão nos pinos do conector M12 conforme esquema elétrico.
Leitura oscilante/instável.	Ruído eletromagnético ou mau contato.	Confira o aterramento e a blindagem do cabo de sinal, garantindo que não haja interferências de motores próximos.
Sensor não retorna a zero ou perda de calibração.	Sobrecarga de pressão.	Verifique se a pressão do processo excedeu o limite de resistência (25 bar) registrado no histórico do sistema.

DOCUMENTAÇÃO TÉCNICA

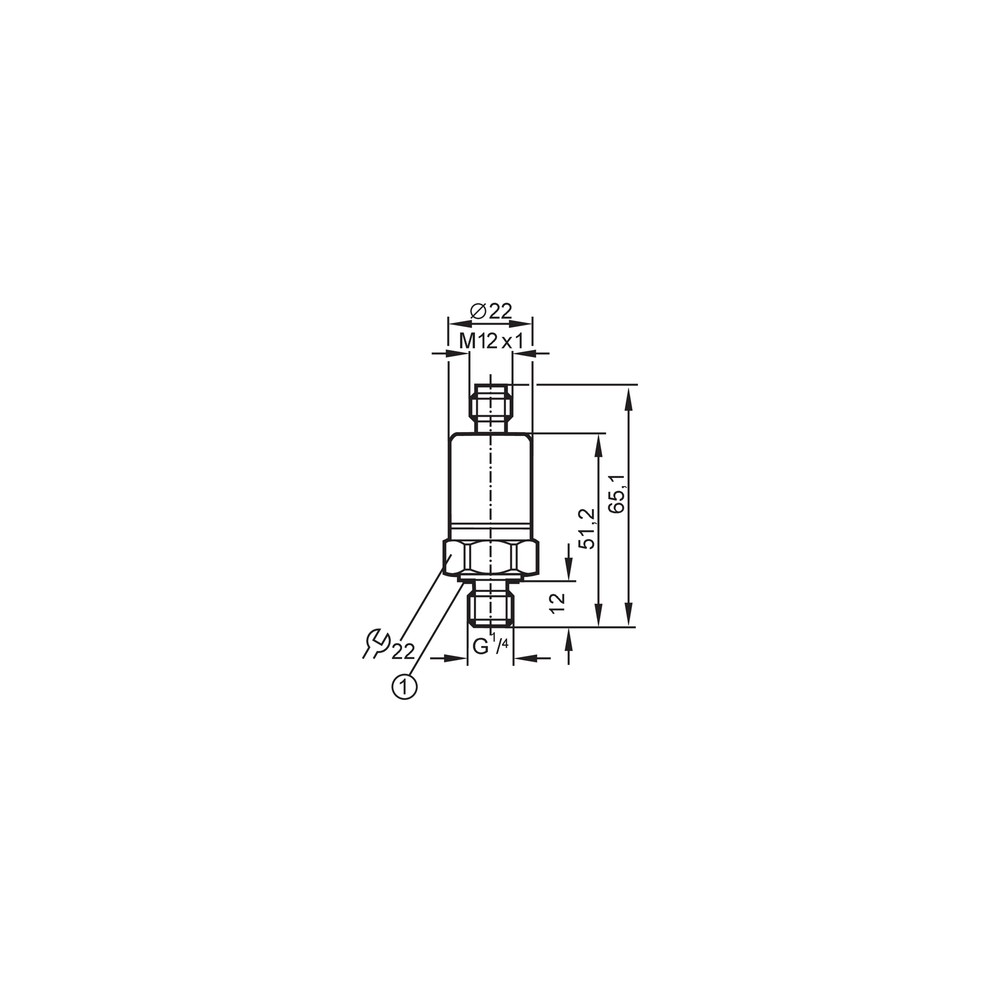

Datasheet Técnico PT3544 (Datasheet) Desenho Escala Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PT3544 da ifm?

O PT3544 é um transmissor de pressão relativa da ifm electronic, projetado para monitorar fluidos líquidos e gasosos em ambientes industriais, convertendo a pressão medida em um sinal analógico de 4-20 mA.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do sensor com conexão de processo G 1/4 e conexão elétrica M12. Componentes como cabos de conexão M12 ou adaptadores de rosca não estão inclusos e devem ser adquiridos separadamente.

Em quais situações o uso deste sensor é desaconselhado?

Este sensor não deve ser utilizado em aplicações que excedam a pressão de ruptura de 300 bar ou temperaturas de processo fora da faixa de -25 a 90 °C, pois isso compromete a integridade do dispositivo.

Este sensor pode ser usado com qualquer tipo de fluido?

Não é indicado para meios corrosivos que não sejam compatíveis com o material em contato com o fluido (aço inoxidável 1.4404 / 316L e vedação FKM).

Como identificar se o sensor está com defeito?

Sintomas de falha incluem leituras instáveis ou sinal de saída fixo (ex: 4mA ou 20mA). Verifique primeiro a integridade do cabo M12 e a tensão de alimentação (8,5-36 V DC) antes de diagnosticar falha no sensor.

Quais as causas mais comuns para falhas de leitura no sistema?

Problemas de leitura muitas vezes decorrem de erro de cabeamento ou falta de aterramento do sistema. Verifique o esquema de pinagem no datasheet antes de considerar a troca da unidade.

Existe um modelo mais atual para substituir este sensor?

Este produto está descontinuado pelo fabricante. A alternativa recomendada pela ifm é o modelo PT5404, que deve ser validado conforme as especificações do seu projeto.

Devo comprar este modelo ou optar por uma alternativa?

O PT3544 é uma unidade pronta para montagem em blocos de medição ou diretamente na tubulação. O PT5404 é a alternativa de substituição, recomendada pela evolução da linha de produtos ifm.

Quais cuidados devo ter ao instalar o transmissor?

A instalação exige o uso de chave adequada para o torque máximo de 25 Nm. Certifique-se de que a vedação FKM esteja íntegra e corretamente posicionada na rosca G 1/4 para evitar vazamentos.

Quem é o responsável pela garantia e suporte do produto?

A ifm garante a procedência do item como fabricante original. O faturamento é realizado pela IFM ELECTRONIC LTDA.
