Transmissor de Pressão IFM PT3541 0-250 bar

Pré-visualizar: PT3541 IFM - Transmissor de Pressão IFM Industrial 0-250 bar 4-20mA G1/4

PT3541 IFM - Transmissor de Pressão IFM Industrial 0-250 bar 4-20mA G1/4

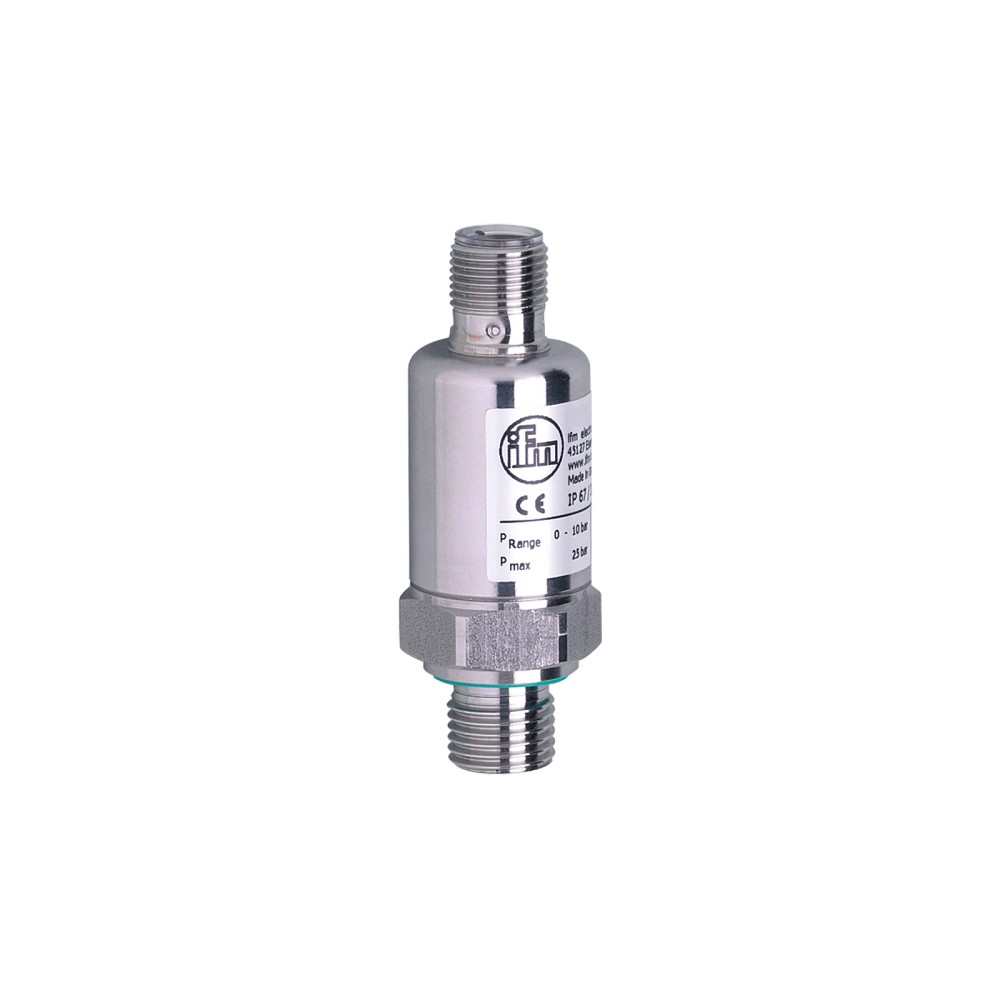

Imagem meramente ilustrativa

R$ 1.724,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT3541
EAN: 4021179244411
NCM do produto: 90262090

Destaques do Produto Faixa de Medição 0 -...mais

Fechar menu

Saiba mais sobre: "PT3541 IFM - Transmissor de Pressão IFM Industrial 0-250 bar 4-20mA G1/4"

Destaques do Produto

Faixa de Medição

0 - 250 bar

Tipo de Saída

4-20 mA

Conexão de Processo

G 1/4

Conexão Elétrica

M12 (4 pinos)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM Industrial PT3541 (0-250 bar)

O PT3541 é um transmissor de pressão industrial de alta precisão projetado para monitorar sistemas com fluidos líquidos ou gasosos. Ele converte a pressão relativa em um sinal analógico estável de 4-20 mA para integração em sistemas de controle. Sua construção robusta em aço inoxidável e proteção IP69K garante durabilidade em ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PT3541
Marca	IFM
Faixa de medição	0...250 bar
Saída analógica	4...20 mA
Grau de proteção	IP67; IP69K
Temperatura de operação	-25...90 °C
Conexão de processo	G 1/4 rosca externa
Conexão elétrica	M12, 4 pinos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos industriais dentro da faixa de 0 a 250 bar.
Aplicações que exigem alta resistência a choques (50 g) e vibrações (20 g).
Ambientes com necessidade de vedação IP67/IP69K.

⚠ Considere outro se precisa de:

Instalação em sistemas com picos de pressão acima de 1000 bar (pressão de ruptura).
Ambientes com agentes químicos que reagem negativamente ao aço inoxidável 1.4404 ou vedação em FKM.
Exposição a temperaturas fora da faixa nominal de -25 a 90 °C.

APLICAÇÕES E USO

Monitoramento de pressão em linhas hidráulicas industriais.
Controle de pressão em sistemas pneumáticos.
Automação de processos que exigem sinal analógico 4-20 mA.
Uso em ambientes com necessidade de limpeza técnica rigorosa (devido à proteção IP69K).

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM Industrial PT3541 (0-250 bar), verifique estes pontos:

Quando escolher este modelo

Ideal para aplicações onde se requer uma faixa de 0 a 250 bar com saída analógica de 4-20 mA e alta resistência a intempéries ou limpeza (IP69K).

Quando buscar alternativas

Busque modelos como o PT5401 se a aplicação exigir um produto de linha atual, ou se a pressão de trabalho nominal exceder 250 bar.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...250 bar	Faixa de operação nominal para pressão relativa.
Tipo de pressão	Pressão relativa	Referência em relação à pressão atmosférica.

Entradas/saídas
Sinal de saída	4...20 mA	Saída analógica para controle de processos.
Tempo de resposta	3 ms	Velocidade da resposta de passo da saída analógica.

Dados elétricos
Tensão de operação	8,5...36 DC V	Limite de alimentação para operação segura.
Proteção contra inversão	Sim	Segurança contra erros de cabeamento.

Condições ambientais
Grau de proteção	IP67; IP69K	Resistência à entrada de poeira e jatos de água/limpeza.
Temperatura de operação	-25...90 °C	Ambiente e fluido admissíveis.

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Padrão de rosca para conexão hidráulica.
Torque de aperto	25 Nm	Limite de aperto para evitar danos à vedação.

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão (IP69K)	✓	O sensor possui classificação IP69K, sendo totalmente protegido contra água em alta pressão.
Sistemas de 0 a 10V	✗	O sensor fornece exclusivamente saída de corrente 4-20 mA, sendo incompatível com entradas puramente de tensão 0-10V sem conversor.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM Industrial PT3541 (0-250 bar)

Verificar a integridade da rosca G 1/4 no bloco de montagem.
Certificar-se de que a vedação FKM esteja corretamente posicionada.
Rosquear manualmente o sensor até o limite inicial.
Utilizar uma chave apropriada para aplicar o torque máximo de 25 Nm.
Conectar o cabo M12 de 4 pinos, garantindo o travamento da rosca de segurança.
Realizar a calibração do sinal 4-20 mA no sistema de controle/CLP.

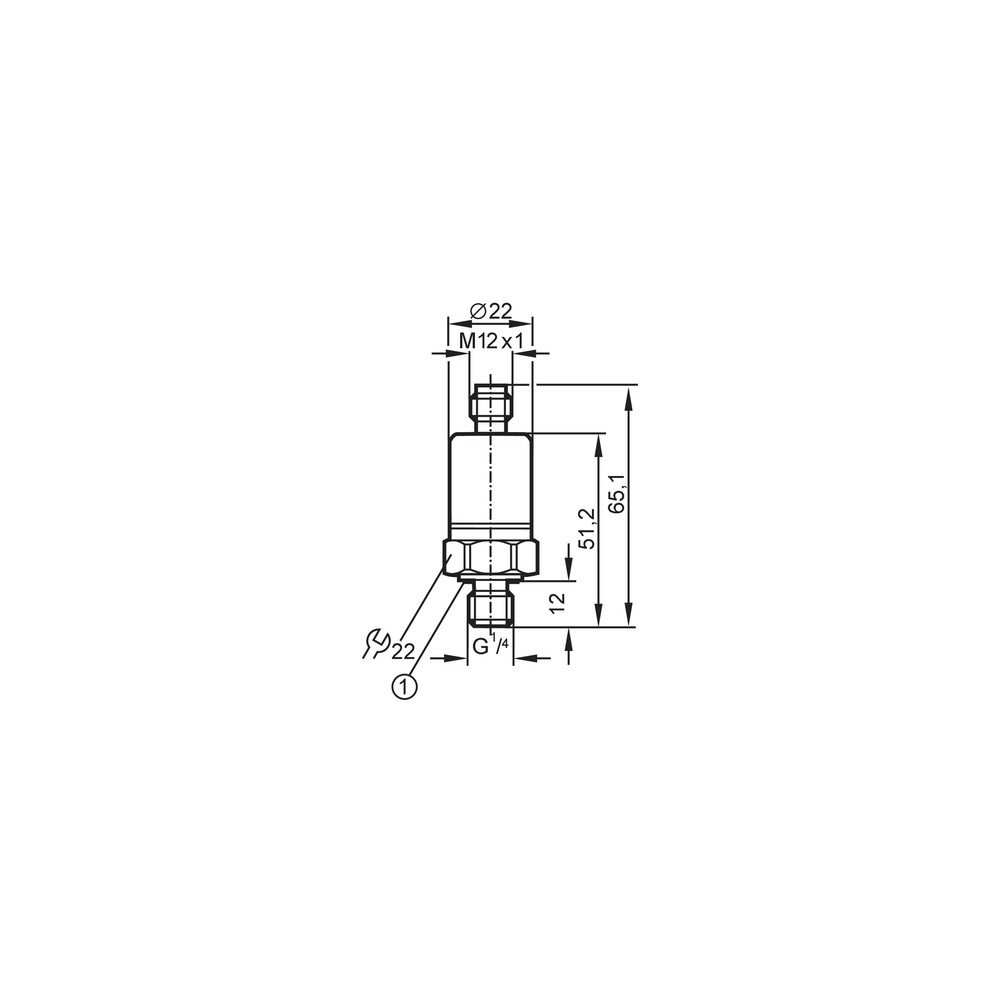

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de saída ou leitura zero constante.	Tensão abaixo do limite mínimo de 8,5V.	Medir a tensão nos pinos do conector M12 com multímetro.
Vazamento na conexão ou instabilidade na leitura devido a tensões mecânicas.	Torque de aperto excessivo ou insuficiente.	Verificar se o torque aplicado foi de 25 Nm.
Leitura estática ou inconsistente frente a variações reais de pressão.	Contaminação ou obstrução da entrada de pressão.	Desconectar o sensor e inspecionar visualmente a cavidade de entrada.
Flutuação rápida e excessiva dos valores medidos.	Ruído induzido na linha de sinal 4-20mA.	Verificar o aterramento do cabo blindado e proximidade com cabos de potência.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial PT3541 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PT3541 da IFM?

O PT3541 é um transmissor de pressão eletrônico com saída analógica de 4-20 mA, projetado para monitoramento de pressão relativa em aplicações industriais com fluidos líquidos e gasosos.

O que acompanha o produto na embalagem?

Este dispositivo é fornecido como uma unidade única e pronta para montagem, acompanhando a vedação integrada de FKM conforme especificações do fabricante.

Existe alguma restrição de pressão para este sensor?

O sensor não deve ser aplicado em processos que excedam a pressão de ruptura de 1000 bar, sob risco de dano estrutural permanente ao componente.

O sensor pode ser utilizado com qualquer tipo de fluido?

Não é recomendado o uso em meios agressivos que degradem o aço inoxidável 1.4404 (316L) ou a vedação de FKM, pois isso compromete a integridade e medição do sensor.

O sensor não envia dados, o que pode ser?

A ausência de sinal analógico na saída, mesmo com alimentação, pode indicar falha no circuito interno ou rompimento do cabeamento; verifique a continuidade dos fios no conector M12.

Por que a medição de pressão está instável?

Oscilações excessivas na leitura podem ser causadas por ruído elétrico ou interferência eletromagnética no cabo de sinal, devendo-se verificar o aterramento e a blindagem conforme norma EN 61000-4-6.

Existe um modelo substituto para o PT3541?

Este modelo é um artigo descontinuado, sendo o PT5401 o sucessor técnico recomendado para novas instalações que requerem as mesmas características de medição.

Qual a diferença deste transmissor para sensores comuns de mercado?

Sim, o PT3541 é um transmissor industrial padrão, enquanto sensores de custo inferior podem não oferecer a mesma classe de precisão ou resistência a ciclos de pressão de 50 milhões.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto via chave hexagonal no torque máximo de 25 Nm; evite o uso de ferramentas que possam deformar o corpo cilíndrico de 22 mm de diâmetro.

Como funciona a procedência e o faturamento deste equipamento?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e suporte técnico oficial conforme política do fabricante.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão tomada em relação à pressão atmosférica local (Ref.: Tipo de pressão).

BFSL

Best Fit Straight Line, método de cálculo de desvio de linearidade que considera a melhor reta de ajuste aos pontos medidos (Ref.: Desvio de linearidade).

FKM

Fluoroelastômero utilizado como vedação interna, oferecendo alta resistência química e térmica (Ref.: Materiais em contato com o fluido).

MTTF

Mean Time To Failure, tempo médio estimado até a ocorrência de uma falha catastrófica (Ref.: 1579 anos).

Codificação A (M12)

Padrão de conexão elétrica industrial com 4 contatos, amplamente utilizado em sensores para sinais analógicos (Ref.: Conexão elétrica).
