Transmissor de Pressão IFM PT3540

Pré-visualizar: PT3540 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-400 bar 4-20mA G 1/4

PT3540 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-400 bar 4-20mA G 1/4

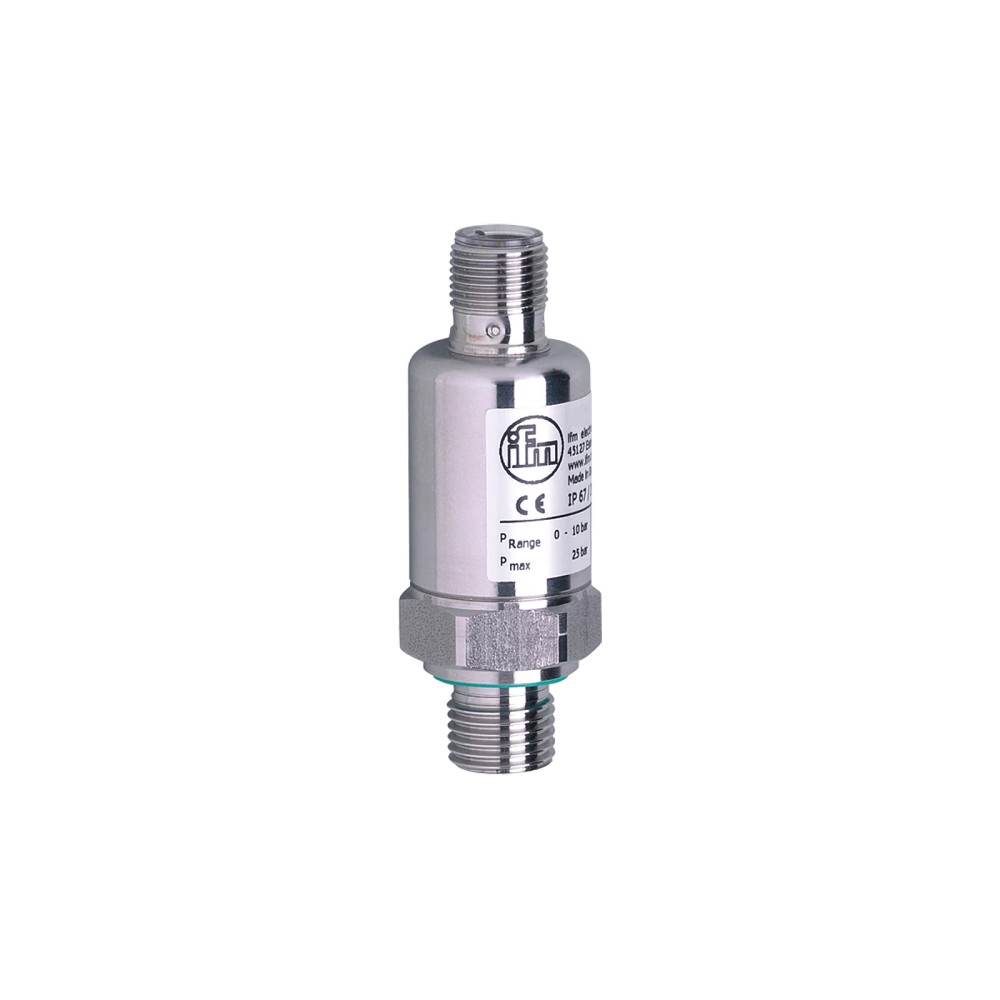

Imagem meramente ilustrativa

R$ 1.775,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT3540
EAN: 4021179244404
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PT3540 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-400 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de pressão

0...400 bar

Tipo de pressão

Relativa

Sinal de saída

4...20 mA analógico

Conexão de processo

G 1/4 externa

Alimentação

8,5...36 V DC

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT3540 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-400 bar 4-20mA G 1/4

O IFM PT3540 é um transmissor eletrônico para medição de pressão relativa em aplicações industriais. Mede de 0 a 400 bar e fornece sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8,5 a 36 V DC e proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor eletrônico de pressão relativa
Faixa de medição	0...400 bar; 0...5800 psi; 0...40 MPa
Saída	Analógica, 4...20 mA
Conexão de processo	G 1/4, rosca externa
Alimentação	8,5...36 V DC
Temperatura de operação	-25...90 °C
Grau de proteção	IP 67; IP 69K
Conexão elétrica	1 x M12, codificação A, 4 contatos
Materiais	Aço inoxidável 1.4404 (316L) e PA; vedação FKM
Dimensões e peso	Ø 22 mm x 65,1 mm; 83 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais que precisam medir pressão relativa dentro da faixa de 0 a 400 bar e receber sinal analógico de 4 a 20 mA.
Instalações com conexão de processo G 1/4 externa e alimentação compatível com 8,5 a 36 V DC.
Aplicações com fluidos líquidos ou gasosos, respeitando os materiais de contato e as condições especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de pressão absoluta, pois o PT3540 é especificado para pressão relativa.
Sistemas cuja pressão de operação ultrapasse a faixa de medição de 0...400 bar; a resistência à pressão não amplia a faixa de medição.
Instalações que não aceitem saída analógica 4...20 mA, conexão G 1/4 externa ou alimentação de 8,5...36 V DC.

APLICAÇÕES E USO

Uso declarado: medição de pressão relativa em aplicações industriais, com fluidos líquidos ou gasosos e dentro da faixa nominal e da temperatura especificada.
Possibilidade a validar no projeto: integração a sistemas de controle com entrada analógica de corrente 4...20 mA, respeitando a carga máxima e a tensão de alimentação informadas.
A conexão mecânica deve corresponder à rosca G 1/4 externa; verificar também a compatibilidade química da vedação FKM e dos materiais em contato com o fluido.
O cadastro informa adequação a fluidos do grupo 2 segundo a diretiva de equipamentos sob pressão; substâncias do grupo 1 são indicadas como disponíveis sob encomenda.

COMO ESCOLHER

Antes de comprar o PT3540 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-400 bar 4-20mA G 1/4, verifique estes pontos:

Escolha o PT3540 quando

A aplicação exigir medição de pressão relativa até 400 bar, saída analógica 4...20 mA, conexão de processo G 1/4 externa e alimentação entre 8,5 e 36 V DC.

Avalie outra opção quando

A medição necessária for absoluta, a faixa requerida exceder 400 bar ou a instalação exigir conexão de processo, sinal de saída ou alimentação diferentes. Confirme a adequação do modelo alternativo na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PT3540	Código do transmissor.
Marca	IFM	Fabricante informado no anúncio.
Tipo de produto	Transmissor de pressão eletrônico	Categoria funcional do equipamento.
Aplicação declarada	Aplicações industriais	Descrição do produto no cadastro.
Substâncias	Fluidos líquidos e gasosos	Conforme dados do cadastro; verificar compatibilidade do fluido com os materiais em contato.
Status do artigo	Descontinuado	Status indicado no cadastro do produto.
Alternativa indicada no cadastro	PT5400	Identificada como produto alternativo; validar a substituição no fabricante.

Medição e pressão
Tipo de pressão	Pressão relativa	Tipo de medição especificado.
Faixa de medição	0...400 bar; 0...5800 psi; 0...40 MPa	Faixa nominal indicada.
Resistência à pressão	600 bar; 8700 psi; 60 MPa	Valor especificado de resistência à pressão; não representa a faixa nominal de medição.
Pressão mínima de ruptura	1600 bar; 23200 psi; 160 MPa	Valor mínimo de pressão de ruptura informado.
Ciclos de pressão mínimos	50 milhões	Quantidade mínima indicada no cadastro técnico.

Saída e desempenho
Sinal de saída	Analógico, 4...20 mA	Saída de corrente especificada.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Tempo de resposta da saída analógica	3 ms	Tempo de resposta de passo informado.
Carga máxima	775 Ω com Ub = 24 V; (Ub - 8,5 V) / 20 mA	Carga máxima conforme condição de alimentação indicada.
Desvio de características	< ±1,0 % do span	Inclui drift devido ao torque de aperto, erro de zero e erro da faixa de medição.
Desvio de linearidade	< ±0,25 % BFSL; < ±0,5 % LS	Valores declarados conforme os métodos BFSL e LS.
Desvio de histerese	< ±0,2 % do span	Desvio indicado na ficha.
Repetibilidade	< ±0,1 % do span	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,1 % do span por 6 meses	Período de referência especificado.
Coeficiente de temperatura do ponto zero	< ±0,1 % do span / 10 K	Faixa de temperatura associada: -25...90 °C.
Coeficiente de temperatura da amplitude	< ±0,1 % do span / 10 K	Faixa de temperatura associada: -25...90 °C.

Alimentação e proteção elétrica
Tensão de alimentação	8,5...36 V DC	Faixa de tensão especificada.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Categoria de isolamento	Classe III	Classificação informada.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de descarga eletrostática informados.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio informado.
EMC - Burst	EN 61000-4-4: 4 kV, alicate de acoplamento	Nível e método indicados.
EMC - Surge	EN 61000-4-5: 1 kV, sinal em aparelhos DC	Condição declarada para aparelhos DC.
EMC - AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado.

Conexões e montagem
Conexão de processo	G 1/4, rosca externa	Conexão mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector especificado; pinagem deve ser consultada no datasheet.
Torque de aperto	25 Nm	Torque indicado para a montagem.
Elemento de estrangulamento	Não disponível para instalação posterior	Condição declarada no cadastro técnico.

Materiais e construção
Formato	Cilíndrico	Designação de construção do produto.
Materiais do corpo	1.4404 (aço inoxidável/316L) e PA	Materiais indicados no cadastro.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); vedação FKM	Confirmar compatibilidade química com o fluido da aplicação.
Diâmetro	22 mm	Dimensão externa informada.
Comprimento	65,1 mm	Dimensão informada.
Peso	83 g	Massa indicada no cadastro.

Condições ambientais e mecânicas
Temperatura de operação/ambiente	-25...90 °C	Faixa de temperatura indicada.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento informados.
Grau de proteção	IP 67; IP 69K	Classificações de proteção indicadas; respeitar condições de montagem e conectividade.
Resistência a choques	DIN IEC 68-2-27: 50 g (11 ms)	Ensaio e condição especificados.
Proteção contra vibração	DIN IEC 68-2-6: 20 g (10...2000 Hz)	Ensaio e faixa de frequência informados.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condição declarada na ficha do produto.

Conformidade e dados cadastrais
Certificações	cULus LISTED, UKCA, CE	Certificações e marcações informadas no cadastro.
NCM	9026.20.90	Classificação fiscal informada.
GTIN	4021179244404	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 8,5...36 V DC. A ficha não informa pinagem; consulte o datasheet antes da ligação. Carga máxima informada: 775 Ω com Ub = 24 V, conforme (Ub - 8,5 V) / 20 mA.

Processo Rosca externa G 1/4. Verifique a correspondência da rosca e a vedação requerida pelo conjunto de processo; o torque de aperto especificado é 25 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica compatível com sinal de corrente 4...20 mA	✓	A saída do transmissor é analógica, 4...20 mA.
Alimentação DC entre 8,5 e 36 V	✓	Essa é a faixa de tensão de alimentação especificada.
Conexão de processo G 1/4 externa	✓	Corresponde à conexão de processo indicada para o PT3540.
Sistema que requer pressão absoluta	✗	O tipo de pressão especificado é relativa.
Sistema que exige protocolo de comunicação digital	✗	A ficha especifica saída analógica 4...20 mA e não identifica protocolo digital.
Pressão de operação acima de 400 bar	✗	A faixa de medição termina em 400 bar; a resistência à pressão indicada não substitui a faixa nominal de medição.

INSTALAÇÃO

Como instalar o PT3540 IFM - Transmissor de Pressão IFM Aplicações Industriais 0-400 bar 4-20mA G 1/4

Confirme que a medição requerida é de pressão relativa e que a pressão de operação está dentro da faixa nominal do transmissor.
Verifique a compatibilidade da rosca G 1/4 externa com a conexão de processo e a compatibilidade dos materiais com o fluido.
Instale o transmissor na conexão de processo aplicando o torque especificado de 25 Nm.
Confira no datasheet a pinagem do conector M12 A-coded de 4 contatos antes de realizar a ligação elétrica.
Alimente o equipamento com tensão DC entre 8,5 e 36 V e conecte a saída 4...20 mA a uma entrada compatível, respeitando a carga máxima.
Após a instalação, verifique a vedação, a alimentação e a leitura da corrente ao longo da faixa de medição.

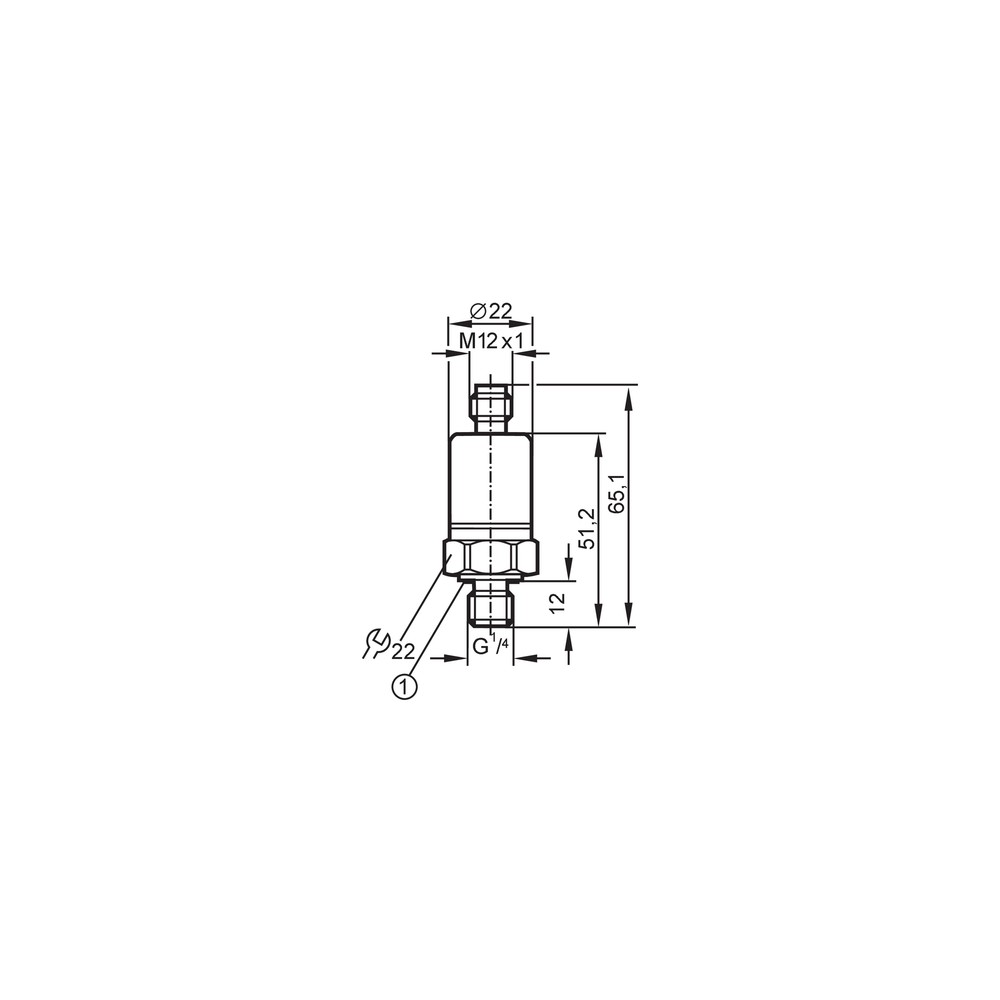

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de pressão permanece em zero ou não acompanha a pressão aplicada.	Alimentação ausente ou ligação incorreta no circuito de saída analógica.	Meça a tensão de alimentação no conector e confira a ligação e a pinagem M12 no datasheet antes de substituir o transmissor.
A corrente de saída fica fora da faixa esperada no sistema de controle.	Carga total do circuito superior ao limite permitido para a tensão de alimentação, ou entrada analógica configurada para outro tipo de sinal.	Confirme que a entrada recebe 4...20 mA e calcule a carga do circuito em relação à tensão de alimentação; a ficha informa até 775 Ω com Ub = 24 V.
Há vazamento na conexão de processo após a instalação.	Rosca incompatível, vedação inadequada ou torque de montagem diferente do especificado.	Confira a correspondência da conexão G 1/4, inspecione a vedação e verifique o torque de aperto indicado de 25 Nm.
A leitura apresenta desvio em relação à referência do processo.	Pressão fora da faixa nominal, fluido incompatível com materiais em contato ou influência de montagem/temperatura.	Compare a pressão com a faixa nominal, confira temperatura e compatibilidade dos materiais, e valide a montagem e os desvios declarados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PT3540 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT3540 e para que tipo de sistema serve?

É um transmissor eletrônico para medir pressão relativa em aplicações industriais. Fornece saída analógica de corrente 4...20 mA.

Que conexão de processo e sinal elétrico ele usa?

A conexão de processo é G 1/4 externa e a saída é 4...20 mA. A conexão elétrica é M12 A-coded de 4 contatos; consulte o datasheet para a pinagem.

O produto acompanha cabo ou acessórios?

Não há acessórios informados como inclusos na ficha do anúncio. Confirme os itens fornecidos com o vendedor antes de concluir a instalação.

Posso usar este modelo para medir pressão absoluta?

Não: o PT3540 é especificado para pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Ele serve para medir acima de 400 bar?

A faixa de medição especificada termina em 400 bar. Os valores de resistência à pressão e pressão de ruptura não ampliam essa faixa nominal.

A saída está em zero; o que devo verificar antes de trocar o transmissor?

Verifique primeiro a alimentação de 8,5...36 V DC e a ligação do circuito 4...20 mA. Consulte a pinagem M12 no datasheet e confirme que a entrada do sistema está configurada para corrente.

A leitura oscila ou diverge do valor esperado; qual pode ser a causa?

Confira a pressão aplicada, a temperatura de operação, a montagem e a carga do circuito de saída. Se as condições estiverem dentro das especificações, compare o comportamento com os desvios indicados no datasheet.

Como decidir entre o PT3540 e o PT5400?

O cadastro indica o PT5400 como alternativa ao PT3540, mas não fornece uma comparação técnica entre os modelos. Compare faixa, tipo de pressão, conexão, sinal e alimentação nas fichas oficiais antes de substituir.

Que cuidados devo tomar na instalação?

Confirme a rosca G 1/4, aplique o torque especificado de 25 Nm e verifique a pinagem M12 no datasheet. Não exceda a faixa nominal de medição.

O PT3540 ainda é comercializado como artigo ativo?

O cadastro identifica o PT3540 como artigo descontinuado. Consulte o fabricante ou o fornecedor para confirmar disponibilidade e validar a alternativa indicada.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica.

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir a variável medida a uma entrada compatível.

G 1/4 externa

Conexão de processo com rosca externa indicada para a instalação mecânica do transmissor.

IP 67 e IP 69K

Graus de proteção declarados para o invólucro, sujeitos às condições de instalação e conexão especificadas pelo fabricante.

Carga máxima do circuito

Resistência total máxima informada para o circuito de saída, condicionada à tensão de alimentação indicada.
