PT2494 IFM - Transmissor de Pressão IFM Industrial -14,5 a 200 psi 4-20mA

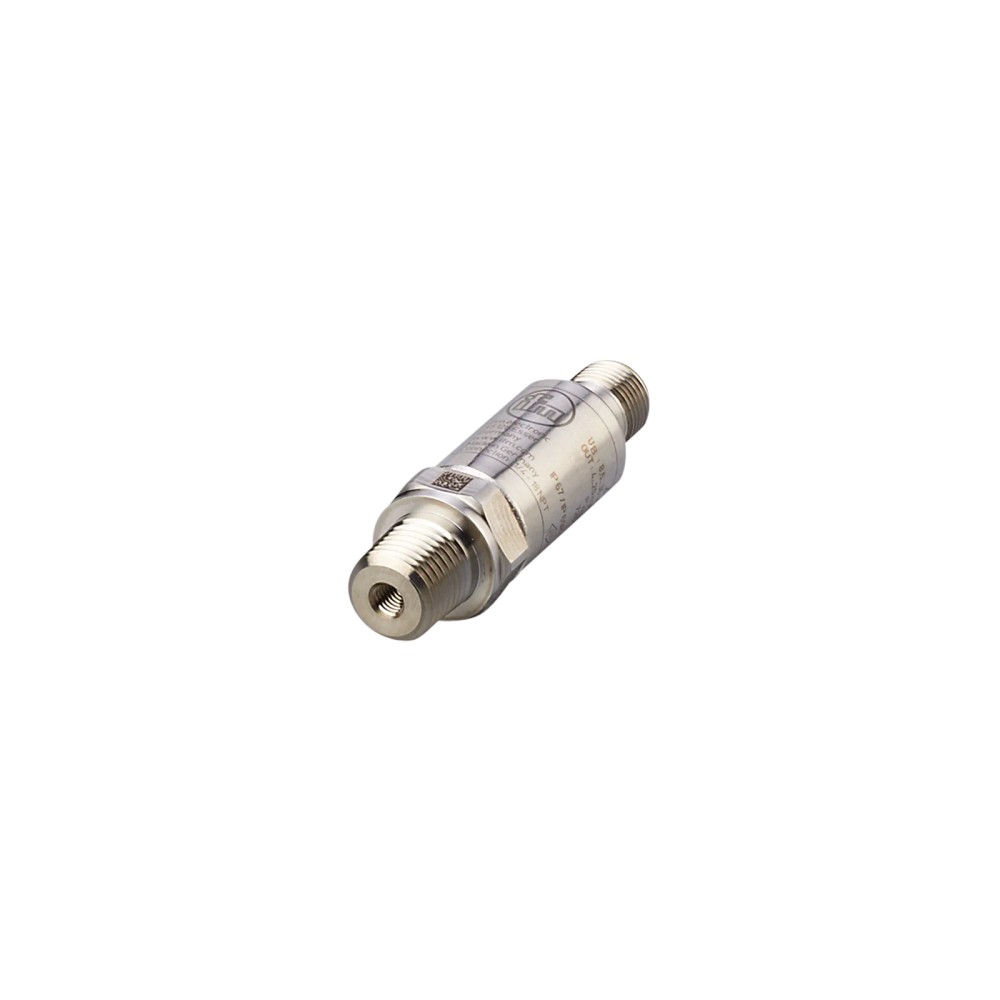

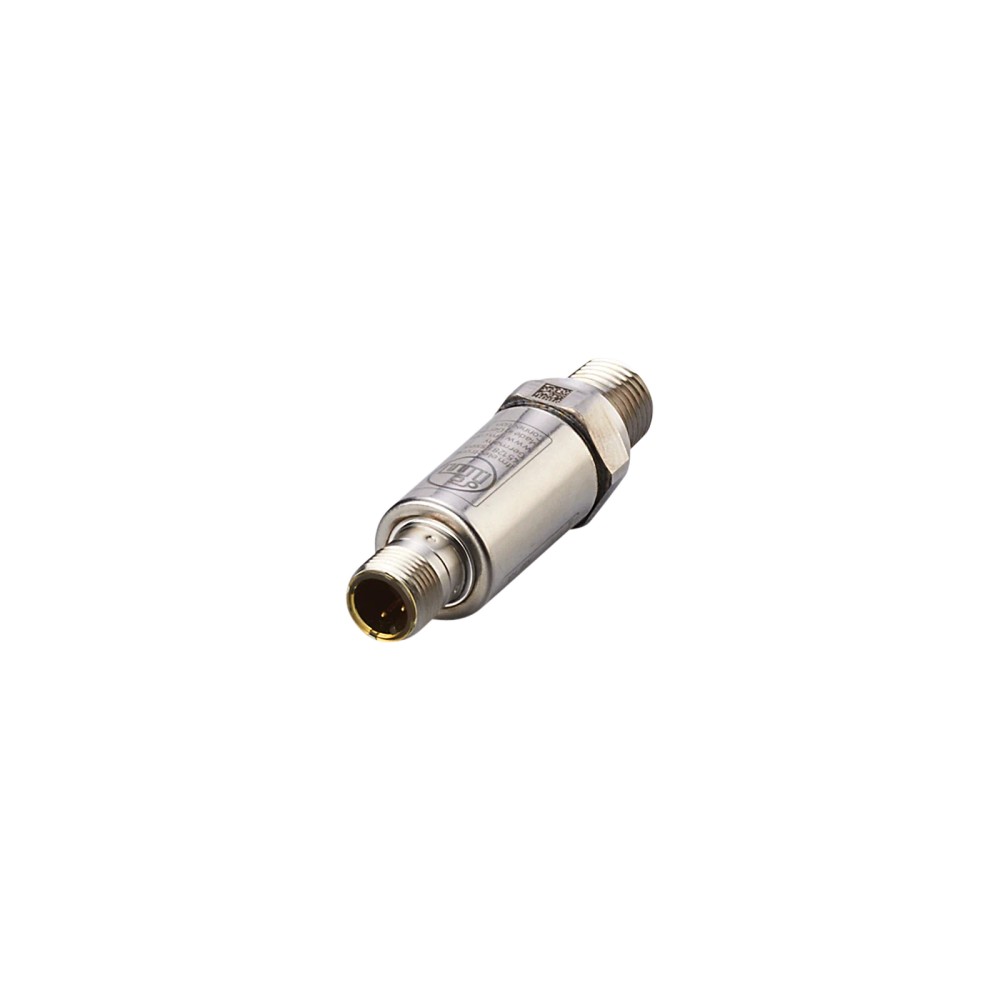

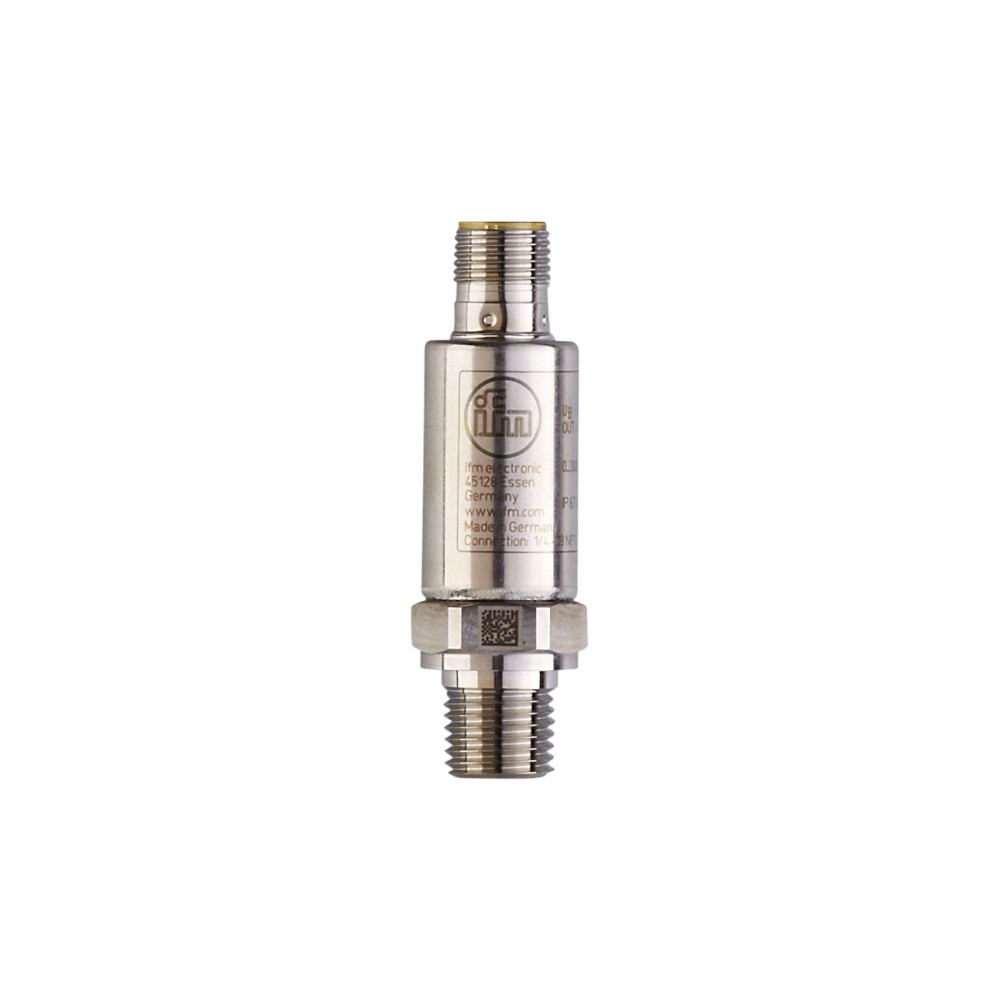

Imagem meramente ilustrativa

R$ 1.353,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT2494
EAN: 4021179317382
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PT2494 IFM - Transmissor de Pressão IFM Industrial -14,5 a 200 psi 4-20mA"

Destaques do Produto

Faixa de Pressão

-14,5 a 200 psi

Sinal de Saída

4-20 mA

Rosca

1/4" NPT

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PT2494 IFM - Transmissor de Pressão Industrial -14,5 a 200 psi 4-20mA

O transmissor de pressão IFM PT2494 é um dispositivo robusto destinado ao monitoramento contínuo de fluidos líquidos e gasosos em aplicações industriais. Operando com uma faixa de medição de -14,5 a 200 psi, o sensor fornece uma saída analógica de 4-20 mA para integração em sistemas de automação. Sua construção em aço inoxidável e classificação IP69K garantem alta durabilidade em condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PT2494
Faixa de Medição	-14,5 a 200 psi
Saída	4-20 mA
Conexão Processo	1/4" NPT
Grau Proteção	IP67 / IP69K
Temperatura	-40 a 90 °C
Material	Aço Inox 1.4542

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de sistemas hidráulicos industriais
Sistemas pneumáticos de vácuo
Processos industriais com fluidos líquidos ou gasosos

⚠ Considere outro se precisa de:

Fluidos que corroem aço inoxidável 1.4542 (17-4 PH)
Aplicações com pressão nominal superior a 200 psi
Ambientes com vibrações acima de 20 g

APLICAÇÕES E USO

Monitoramento de sistemas hidráulicos industriais
Controle de pressão em sistemas pneumáticos
Monitoramento de vácuo em máquinas automáticas
Aplicações com fluidos compatíveis com aço inox 1.4542

COMO ESCOLHER

Antes de comprar o PT2494 IFM - Transmissor de Pressão Industrial -14,5 a 200 psi 4-20mA, verifique estes pontos:

Quando escolher este produto

Utilize quando precisar de um sensor de pressão robusto com saída analógica padrão (4-20mA) para pressões até 200 psi em ambientes industriais, incluindo locais que exijam limpeza por alta pressão.

Quando buscar outra alternativa

Busque outro modelo se sua aplicação exigir comunicação digital (como IO-Link), faixas de pressão superiores a 200 psi, ou se o material em contato exigir aço inoxidável diferente do 1.4542 (17-4 PH).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-14,5...200 psi / -100...1380 kPa	Faixa de trabalho especificada pelo fabricante.
Tipo de pressão	Pressão relativa, vácuo	Modo de operação do sensor.
Resistência à pressão	580 psi / 4 MPa (estático)	Limite de pressão suportada pelo invólucro sem dano.

Dados elétricos
Tensão de operação	8,5...36 V DC	Requisito de alimentação elétrica.
Sinal de saída	4...20 mA analógico	Sinal de transmissão de dados.
Proteção contra curto-circuitos	Sim	Recurso de segurança elétrica.

Dados mecânicos
Conexão de processo	1/4" NPT rosca externa	Interface mecânica padrão.
Material em contato	Aço inoxidável 1.4542	Compatibilidade com fluidos.
Grau de proteção	IP67 / IP69K	Resistência a ambientes agressivos.

COMPATIBILIDADE

Comunicação

• Analógica 4-20 mA

Conexões

Elétrica M12 (2 contatos)

Processo 1/4" NPT rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de 24V DC	✓	O sensor opera na faixa de 8,5 a 36V DC.
Limpeza industrial (lavagem)	✓	Classificação IP69K permite exposição a jatos de alta pressão.
Medição de fluidos corrosivos	✗	Verificar compatibilidade química com aço inoxidável 1.4542 antes do uso.

INSTALAÇÃO

Como instalar o PT2494 IFM - Transmissor de Pressão Industrial -14,5 a 200 psi 4-20mA

Verifique a compatibilidade do fluido com aço inoxidável 1.4542.
Limpe a rosca 1/4" NPT antes da instalação.
Rosqueie o sensor no ponto de medição aplicando torque inferior a 50 Nm.
Conecte o cabo M12 ao sensor, garantindo o travamento do conector.
Verifique a tensão de alimentação (8,5-36 V DC) no painel de controle.
Valide a leitura através do sistema de automação ou multímetro.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de leitura de sinal	Falha na conexão elétrica ou cabo rompido	Verificar continuidade do cabo e tensão de alimentação no conector M12
Leitura travada ou não responde à variação	Entupimento no orifício de entrada de pressão	Inspecionar a entrada de pressão 1/4" NPT quanto a obstruções
Desvio permanente na leitura ou falha	Sobrecarga de pressão no processo	Verificar se a pressão do processo excedeu o limite máximo de 580 psi

DOCUMENTAÇÃO TÉCNICA

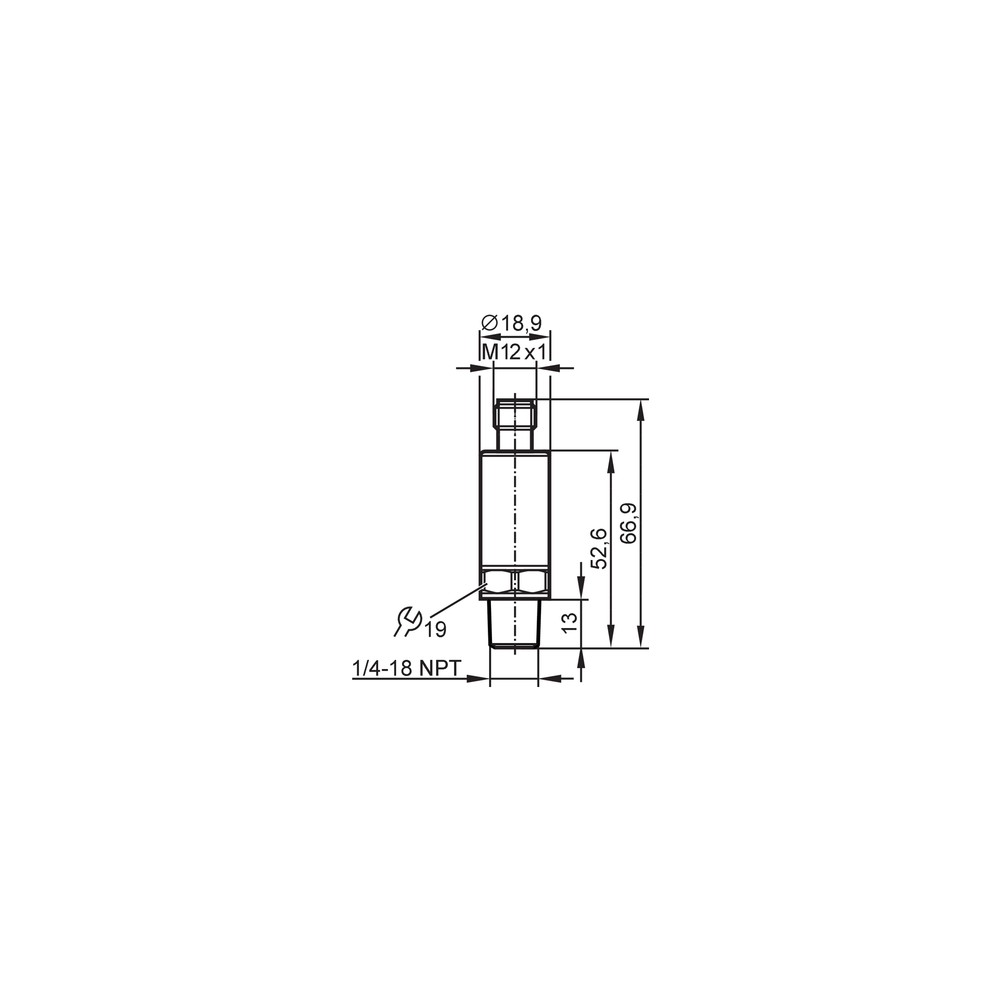

Datasheet Técnico PT2494 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão IFM PT2494?

O PT2494 é um transmissor de pressão eletrônico com faixa de -14,5 a 200 psi, indicado para monitorar fluidos líquidos e gasosos em processos industriais com saída analógica de 4-20 mA.

O que acompanha o produto na embalagem?

O sensor acompanha manual técnico e está pronto para instalação mecânica via rosca 1/4" NPT e conexão elétrica M12.

Este sensor pode ser utilizado para medir pressão absoluta?

Não, este modelo é um sensor de pressão relativa e vácuo. Para medições de pressão absoluta, é necessário selecionar um modelo específico para essa finalidade.

Para quais aplicações o produto não é indicado?

O sensor não deve ser exposto a fluidos que causem corrosão no aço inoxidável 1.4542 (17-4 PH) ou pressões que excedam o limite de sobrecarga especificado.

O que pode causar a ausência de sinal na saída analógica?

Geralmente indica falha na malha de corrente ou rompimento do sensor, verifique se a alimentação de 8,5 a 36V DC está presente nos pinos.

Como diagnosticar uma leitura imprecisa ou travada?

O sintoma comum é uma leitura constante ou fora da faixa, verifique se há entupimento na conexão de processo ou se o sensor sofreu impacto que danificou o diafragma interno.

Qual a diferença deste modelo para um modelo com IO-Link?

O PT2494 oferece uma saída analógica de 4-20 mA, enquanto modelos da linha IO-Link oferecem comunicação digital e diagnósticos avançados. Escolha o PT2494 se seu sistema de controle requer apenas um sinal analógico padrão.

Devo comprar este sensor individualmente ou existe um kit?

O kit avulso é mais comum para reposição. Se você está montando um sistema novo com vários pontos, considere a padronização conforme o PLC que será utilizado.

Existe alguma recomendação de torque para a instalação?

Sim, utilize uma chave adequada e aplique torque inferior a 50 Nm para evitar danos à carcaça e vedação.

Como funciona a origem e suporte deste produto?

O faturamento e o suporte logístico são realizados diretamente pela IFM, garantindo a procedência do componente industrial.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão em relação à pressão atmosférica ambiente (Ref.: Pressão relativa, vácuo).

NPT

Padrão de rosca cônica americana utilizado para vedação em conexões de fluidos (Ref.: 1/4" NPT).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: IP 69K).

4-20 mA

Sinal analógico padrão industrial onde a corrente varia linearmente com a grandeza medida (Ref.: 4...20 mA).

Transmissor

Dispositivo que converte uma grandeza física (neste caso, pressão) em um sinal elétrico padronizado (Ref.: Tipo de produto).
