Transmissor de Pressão ifm PT2443

Pré-visualizar: PT2443 IFM - Transmissor de Pressão ifm Monitoramento Industrial 0-500 psi 4-20mA

PT2443 IFM - Transmissor de Pressão ifm Monitoramento Industrial 0-500 psi 4-20mA

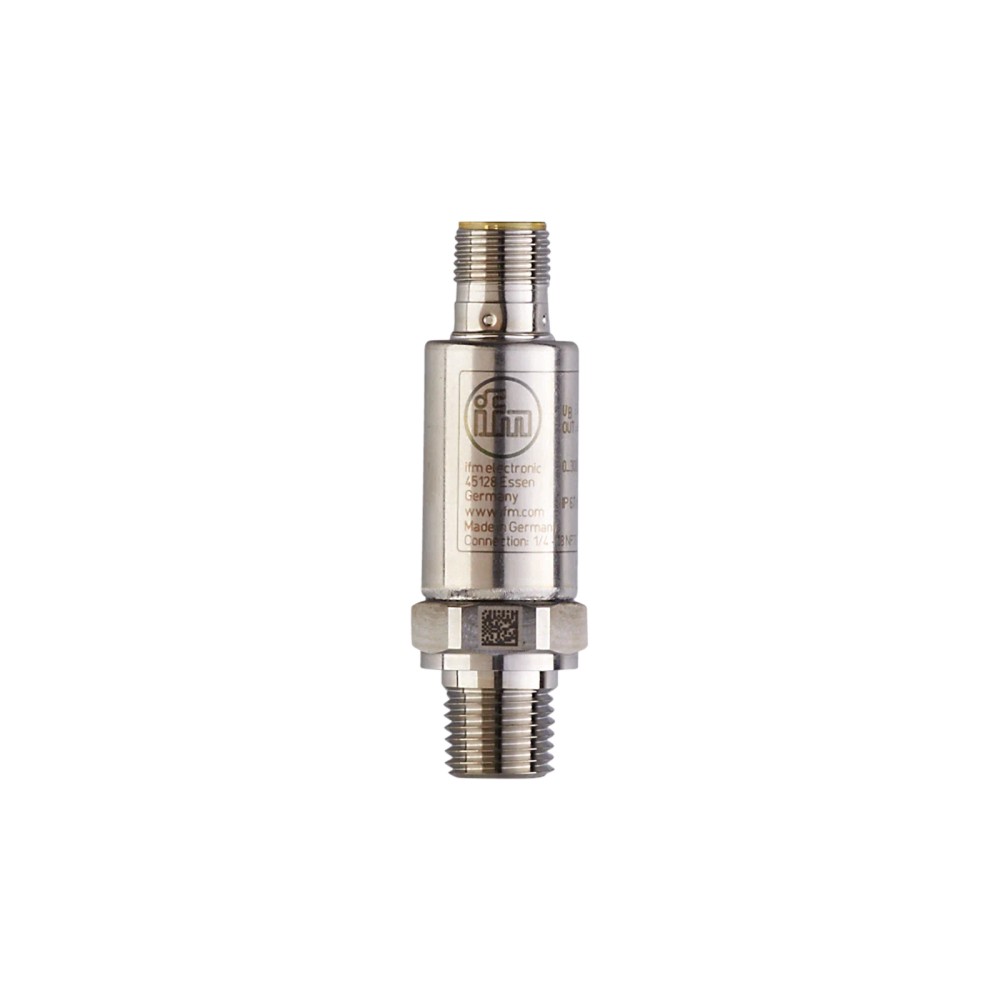

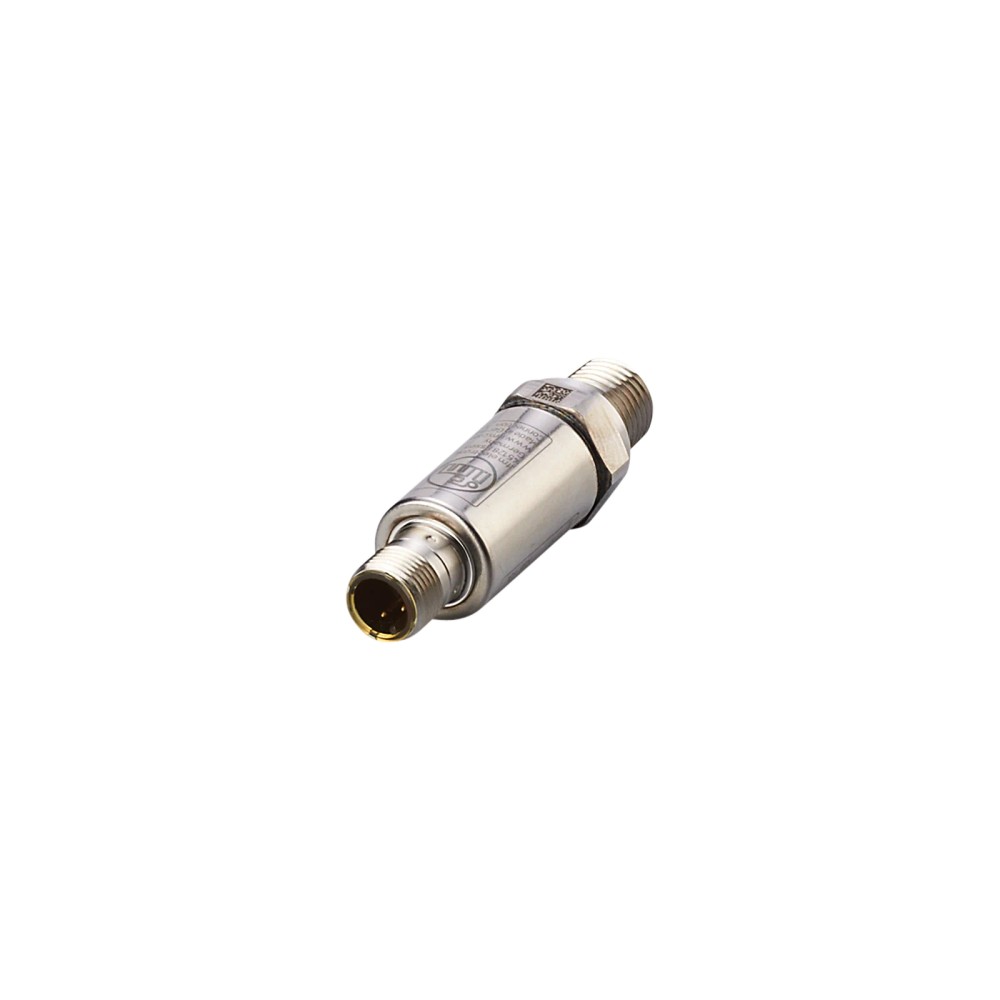

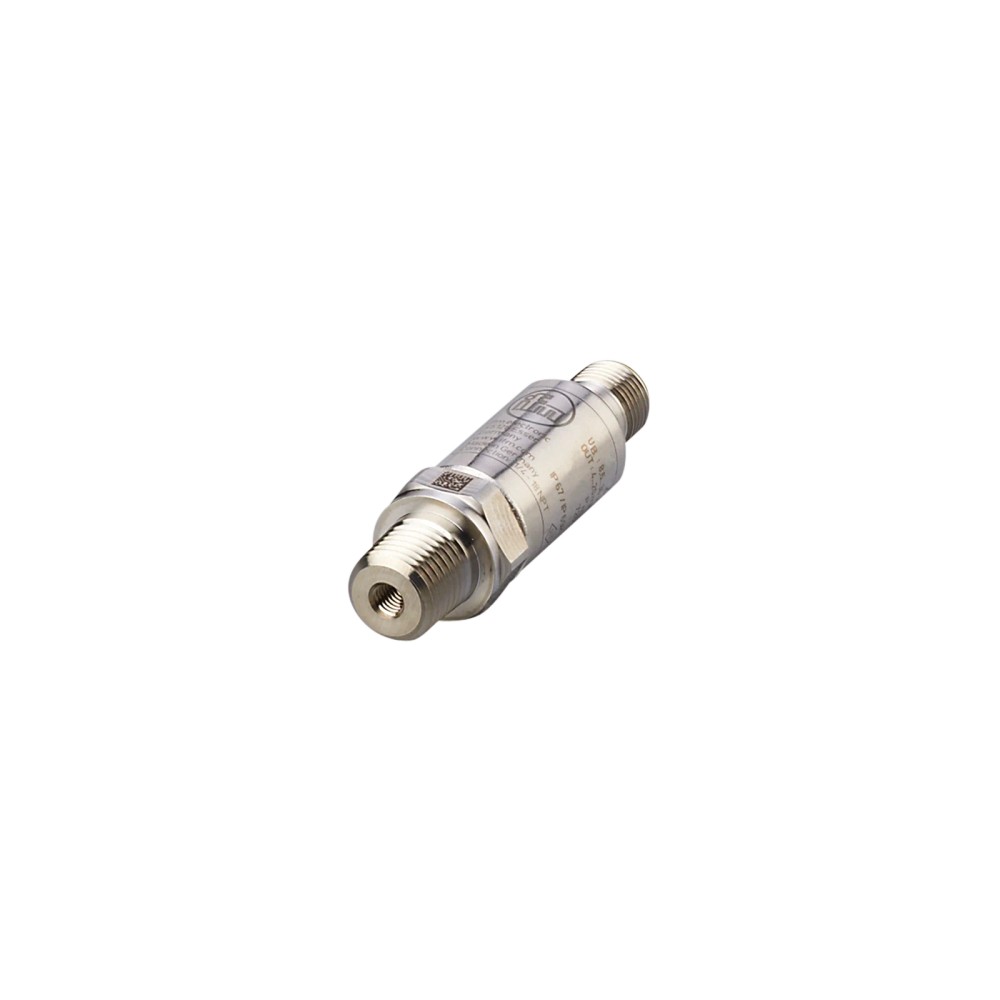

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT2443
EAN: 4021179289245
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PT2443 IFM - Transmissor de Pressão ifm Monitoramento Industrial 0-500 psi 4-20mA"

Destaques do Produto

Faixa de pressão

0...500 psi / 0...3450 kPa

Tipo de pressão

Relativa

Saída

4...20 mA

Alimentação

8,5...36 V DC

Conexão de processo

1/4" NPT externa

Conexão elétrica

M12, codificação A, 2 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão ifm PT2443, 0...500 psi, saída analógica 4...20 mA

O PT2443 é um transmissor para medir pressão relativa em fluidos líquidos e gasosos em aplicações industriais. Converte a pressão na faixa de 0...500 psi (0...3450 kPa) em sinal analógico de 4...20 mA. Possui conexão de processo 1/4" NPT externa, conexão elétrica M12 e grau de proteção IP67/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PT2443
Tipo de pressão	Pressão relativa
Faixa de medição	0...500 psi / 0...3450 kPa
Sinal de saída	Analógico, 4...20 mA
Tensão de operação	8,5...36 V DC
Conexão de processo	1/4" NPT, rosca externa
Conexão elétrica	1 x M12, codificação A, 2 contatos
Temperatura do fluido	-40...90 °C
Grau de proteção	IP67; IP69K
Material em contato com o fluido	1.4542 (17-4 PH / 630)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, em aplicações industriais compatíveis com a faixa de medição e as condições especificadas.
Sistemas com entrada analógica de corrente 4...20 mA e alimentação compatível com 8,5...36 V DC.
Instalações com conexão de processo 1/4" NPT externa e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de pressão absoluta ou diferencial; o tipo informado para este modelo é pressão relativa.
Aplicações cuja pressão de operação ultrapasse a faixa de medição de 0...500 psi, sem validar os limites de resistência e as condições de uso no datasheet.
Sistemas sem entrada compatível com sinal 4...20 mA ou cuja alimentação esteja fora de 8,5...36 V DC.
Instalações cuja conexão de processo não seja compatível com rosca 1/4" NPT externa.

APLICAÇÕES E USO

Uso informado na ficha: aplicações industriais com fluidos líquidos ou gasosos, para medição de pressão relativa dentro da faixa de 0...500 psi e da faixa térmica do fluido de -40...90 °C.
Possibilidade de integração: sistemas de controle ou aquisição com entrada analógica de corrente 4...20 mA e alimentação compatível de 8,5...36 V DC; validar a carga elétrica total conforme a tensão disponível.
A conexão do processo exige interface compatível com 1/4" NPT externa. A compatibilidade do material com o fluido específico deve ser validada pelo responsável pelo processo; a ficha informa 1.4542 para as partes em contato com o fluido.
Não selecionar para pressão absoluta ou diferencial: o tipo de pressão declarado é relativa. Não exceder os limites de pressão e temperatura aplicáveis indicados pelo fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão ifm PT2443, 0...500 psi, saída analógica 4...20 mA, verifique estes pontos:

Escolha o PT2443 quando

A aplicação exigir medição de pressão relativa de fluidos líquidos ou gasosos, sinal analógico 4...20 mA, alimentação de 8,5...36 V DC e conexão de processo 1/4" NPT externa.

Avalie outro modelo quando

O processo exigir pressão absoluta ou diferencial, outra faixa de medição, uma saída diferente, uma conexão de processo distinta ou temperatura do fluido fora de -40...90 °C. Confirme a especificação alternativa necessária no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PT2443	Identificação do transmissor.
Tipo de produto	Transmissor de pressão	Categoria funcional informada pelo fabricante.
Aplicação	Aplicações industriais	Aplicação indicada na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios indicados para aplicação.
Tipo de pressão	Pressão relativa	Tipo de medição informado para o modelo.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Classificação e condição declaradas na ficha.

Faixa de medição
Alcance de medição	0...500 psi / 0...3450 kPa	Faixa nominal de medição.
Resistência à pressão	1450 psi / 10 MPa (estático)	Valor de resistência estática indicado na ficha; não substitui a faixa de medição.
Resistência contra vácuo	-14,5 psi / -0,1 MPa	Limite de resistência ao vácuo declarado.
Pressão de ruptura mínima	11600 psi / 80 MPa	Valor mínimo de pressão de ruptura informado; não representa pressão de operação.
MAWP nas aplicações segundo CRN	1450 psi	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Ciclos de pressão mínimos	60 milhões (a 1,2 da pressão nominal)	Condição de ensaio declarada para ciclos de pressão.

Dados elétricos e proteção
Tensão de operação	8,5...36 V DC	Faixa de alimentação especificada.
Carga máxima	(Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0 Ω; a 12 V = máx. 160 Ω; a 24 V = máx. 720 Ω	Limite de carga da saída conforme a tensão de alimentação.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra curto-circuitos	Sim	Proteção especificada para a saída/alimentação.
Proteção contra inversão de polaridade	Sim	Proteção declarada contra inversão de polaridade.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo medido na condição de ensaio indicada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas na ficha.

Saídas e conexões elétricas
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal analógico de saída.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Interface elétrica física indicada; verificar pinagem no datasheet.

Precisão e desvios
Repetibilidade	< ± 0,05 % (nas variações de temperatura < 10 K)	Valor de repetibilidade condicionado à variação de temperatura indicada.
Desvio de histerese	< ± 0,2 %	Desvio de histerese especificado.
Desvio de linearidade	< ± 0,1 % (BFSL) / < ± 0,2 % (LS)	Valores conforme métodos BFSL e LS indicados.
Desvio de características	< ± 0,5 % (inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese)	Desvio total declarado, com componentes especificados na ficha.
Coeficiente de temperatura do ponto zero e amplitude	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) % / 10 K	Coeficiente por faixa de temperatura conforme os intervalos declarados.
Estabilidade ao longo do tempo	< ± 0,1 % (por 6 meses)	Estabilidade especificada para o período de 6 meses.

Tempos de reação
Retardo de prontidão	< 0,1 s	Tempo máximo de prontidão informado.
Tempo da resposta de passo da saída analógica	1 ms	Tempo de resposta de passo especificado para a saída.

Condições ambientais
Temperatura ambiente	-40...90 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-40...90 °C	Faixa de temperatura permitida para o fluido segundo a ficha.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados; a condição de montagem e conexão deve ser observada.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Ensaio de choque e condição informados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Ensaio de vibração e faixa de frequência informados.

Dados mecânicos e materiais
Conexão de processo	Rosca 1/4" NPT externa	Interface mecânica de processo.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para as partes em contato com o fluido.
Materiais	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais declarados para o produto; a ficha identifica separadamente o material em contato com o fluido.
Invólucro	Cilíndrico	Formato do invólucro.
Dimensões	Ø 18,9 mm; comprimento 66,9 mm	Dimensões externas indicadas.
Peso	57,5 g	Peso especificado no conjunto de dados do fabricante.
Torque máximo de aperto	< 50 Nm	Limite de torque de aperto indicado; seguir as instruções de montagem do fabricante.
Elemento de estrangulamento disponível	Não (instalação posterior)	Disponibilidade conforme declaração da ficha.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; compatível com entradas de corrente que aceitem esse sinal, observados os limites de alimentação e carga indicados no datasheet.

• Não há protocolo digital de comunicação especificado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 2 contatos. Alimentação de 8,5...36 V DC; saída analógica de corrente 4...20 mA. Verifique a pinagem no datasheet antes da ligação.

Processo Conexão de processo roscada 1/4" NPT externa. A compatibilidade mecânica depende de a porta do processo possuir rosca correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou sistema de aquisição configurada para sinal de corrente 4...20 mA, com alimentação dentro de 8,5...36 V DC e carga dentro do limite aplicável.	✓	O transmissor fornece saída analógica 4...20 mA e opera na faixa de alimentação indicada; confira também o limite de carga conforme a tensão.
Porta de processo com rosca fêmea compatível com 1/4" NPT externa.	✓	A conexão de processo indicada para o produto é 1/4" NPT externa; confirme a correspondência da rosca na instalação.
Aplicação que requer medição de pressão relativa de fluidos líquidos ou gasosos entre 0...500 psi, respeitando as condições do fabricante.	✓	A ficha identifica pressão relativa, faixa de 0...500 psi e uso com fluidos líquidos e gasosos.
Aplicação que requer pressão absoluta ou diferencial.	✗	O tipo de pressão especificado para o PT2443 é pressão relativa.
Sistema que exige sinal de tensão ou protocolo digital no lugar de 4...20 mA.	✗	A saída especificada é analógica de corrente 4...20 mA; não há protocolo digital ou saída de tensão indicado.
Processo com temperatura do fluido fora de -40...90 °C.	✗	A faixa de temperatura do fluido especificada é -40...90 °C.

INSTALAÇÃO

Como instalar o Transmissor de pressão ifm PT2443, 0...500 psi, saída analógica 4...20 mA

Confirme que a aplicação requer pressão relativa e que a faixa necessária está dentro de 0...500 psi.
Verifique se o fluido e as temperaturas de operação são compatíveis com os dados do fabricante e com o material em contato com o fluido.
Confirme a correspondência mecânica entre a conexão 1/4" NPT externa e a porta do processo.
Instale o transmissor observando o torque máximo indicado de < 50 Nm e as instruções completas do fabricante.
Conecte a interface M12 conforme a pinagem oficial e confirme alimentação de 8,5...36 V DC, sinal 4...20 mA e carga permitida.
Após a montagem, verifique a vedação do processo, a alimentação e a leitura do sinal no sistema receptor antes de liberar a operação.

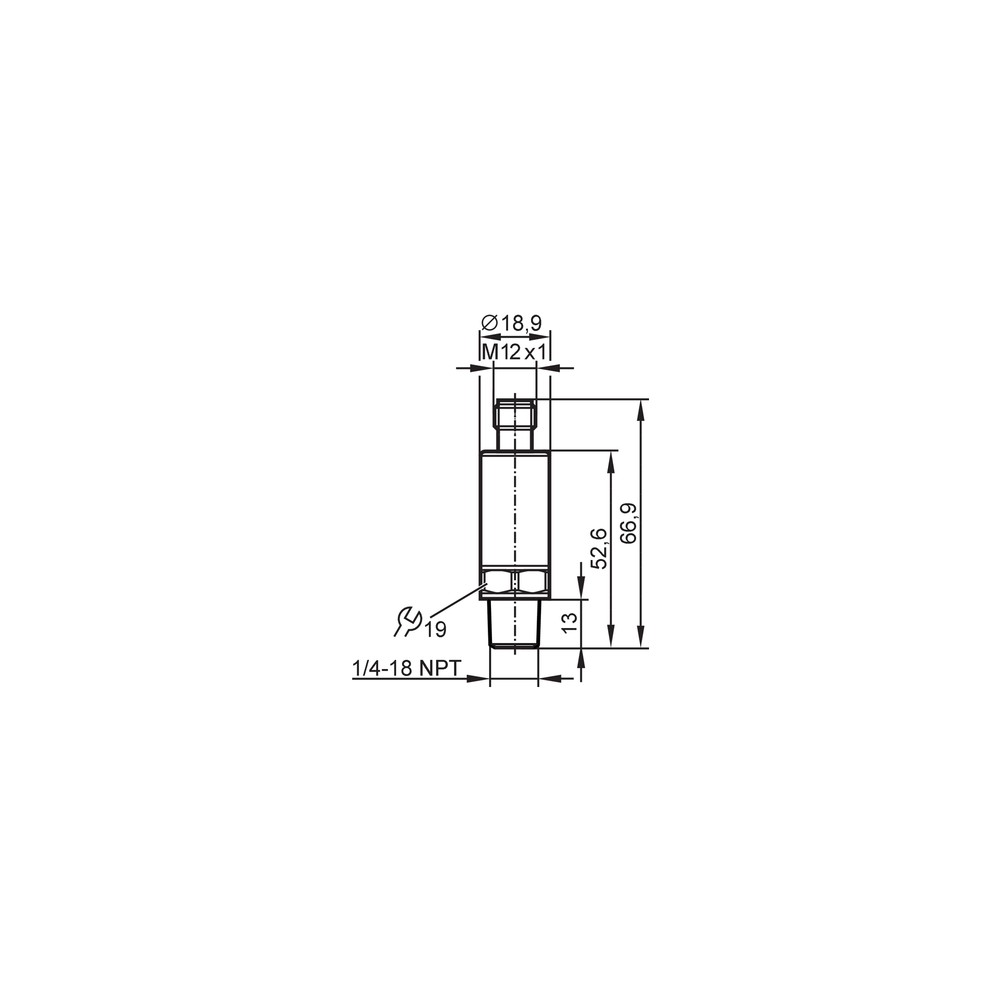

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não apresenta leitura de pressão.	Ausência ou inadequação da alimentação, ligação incorreta na conexão M12 ou incompatibilidade entre a saída 4...20 mA e a entrada do controlador.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme tensão de 8,5...36 V DC; verifique se a entrada receptora está configurada para corrente 4...20 mA.
A leitura fica limitada ou varia com a carga conectada.	Carga total acima do limite permitido para a tensão de alimentação.	Compare a carga do circuito com a relação (Ub – 8,5 V) / 21,5 mA e com os valores máximos especificados para a tensão utilizada.
O valor indicado não corresponde à pressão aplicada.	Tipo de pressão, faixa de entrada do sistema ou escala de conversão configurada incorretamente.	Confirme que a aplicação mede pressão relativa, verifique a faixa configurada no sistema e compare o sinal de corrente com a pressão aplicada usando o datasheet.
Há vazamento ou dano na montagem da conexão de processo.	Rosca não correspondente ou aperto fora das instruções de instalação.	Confirme a compatibilidade da porta com 1/4" NPT externa e inspecione a montagem; compare o torque aplicado com o limite indicado e consulte o procedimento oficial.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT2443 em português (Datasheet) Desenho dimensional PT2443 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT2443 e para que tipo de medição serve?

É um transmissor de pressão relativa para aplicações industriais com fluidos líquidos e gasosos. Fornece um sinal analógico de corrente 4...20 mA.

O que preciso conferir para ligar o PT2443 a um controlador?

O controlador deve aceitar entrada de corrente 4...20 mA, e a alimentação deve estar entre 8,5...36 V DC. Verifique também a carga permitida e a pinagem M12 no datasheet.

O produto acompanha cabo ou acessórios?

A ficha fornecida não especifica acessórios inclusos. Confirme com o fornecedor o conteúdo da embalagem antes da instalação.

Este transmissor serve para medir pressão absoluta ou diferencial?

Não; a ficha especifica o PT2443 como transmissor de pressão relativa. Para medição absoluta ou diferencial, selecione um modelo cuja ficha indique esse tipo de pressão.

Posso usar o PT2443 com temperatura do fluido acima de 90 °C?

A ficha informa temperatura do fluido de até 90 °C. Uma condição acima desse limite não está especificada para este modelo.

O transmissor liga, mas o controlador mostra zero: o que devo verificar antes de trocar?

Verifique a alimentação, a pinagem M12 e se a entrada do controlador está configurada para 4...20 mA. Confira também continuidade do circuito e carga dentro do limite permitido.

A leitura fica instável quando conecto o instrumento ao sistema; o que pode causar isso?

Uma causa possível é a carga do circuito exceder o limite para a tensão de alimentação. Meça a tensão e confira a carga total usando os valores e a relação indicados no datasheet.

Devo escolher este modelo ou um transmissor com outra faixa?

Escolha o PT2443 quando a medição requerida for pressão relativa até 500 psi e a saída 4...20 mA atender ao sistema. Se a faixa, o tipo de pressão ou a saída exigidos forem diferentes, compare as especificações do modelo alternativo.

O cabo M12 está incluído com o transmissor?

A ficha não informa que um cabo esteja incluído. A conexão elétrica do produto é M12; confirme separadamente a pinagem e o cabo compatível com a instalação.

Como devo instalar a conexão de processo sem danificar o transmissor?

Confirme a compatibilidade com a rosca 1/4" NPT externa e siga o procedimento oficial de montagem, sem exceder o torque máximo especificado de < 50 Nm. Consulte o datasheet para orientações completas.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência ambiente.

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir a medição ao sistema receptor.

NPT

Tipo de rosca de tubulação; a interface deve corresponder à conexão indicada para o transmissor.

IP67 / IP69K

Graus de proteção declarados para o invólucro, conforme as condições de ensaio e instalação aplicáveis.

Carga da saída

Resistência total que a saída de corrente pode alimentar, limitada pela tensão de alimentação do transmissor.
