Transmissor de Pressão ifm PT2415

Pré-visualizar: PT2415 IFM - Transmissor de Pressão ifm Aplicações Industriais 0-100 psi 4-20 mA

PT2415 IFM - Transmissor de Pressão ifm Aplicações Industriais 0-100 psi 4-20 mA

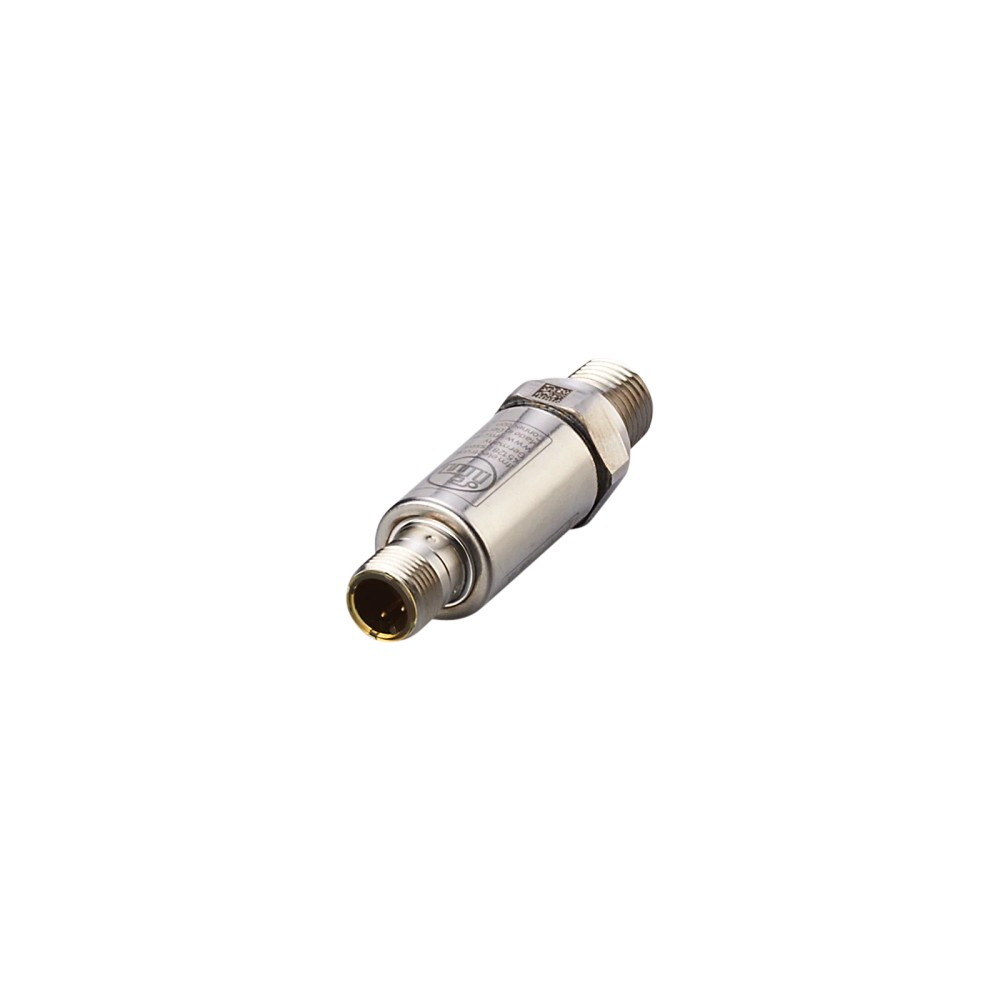

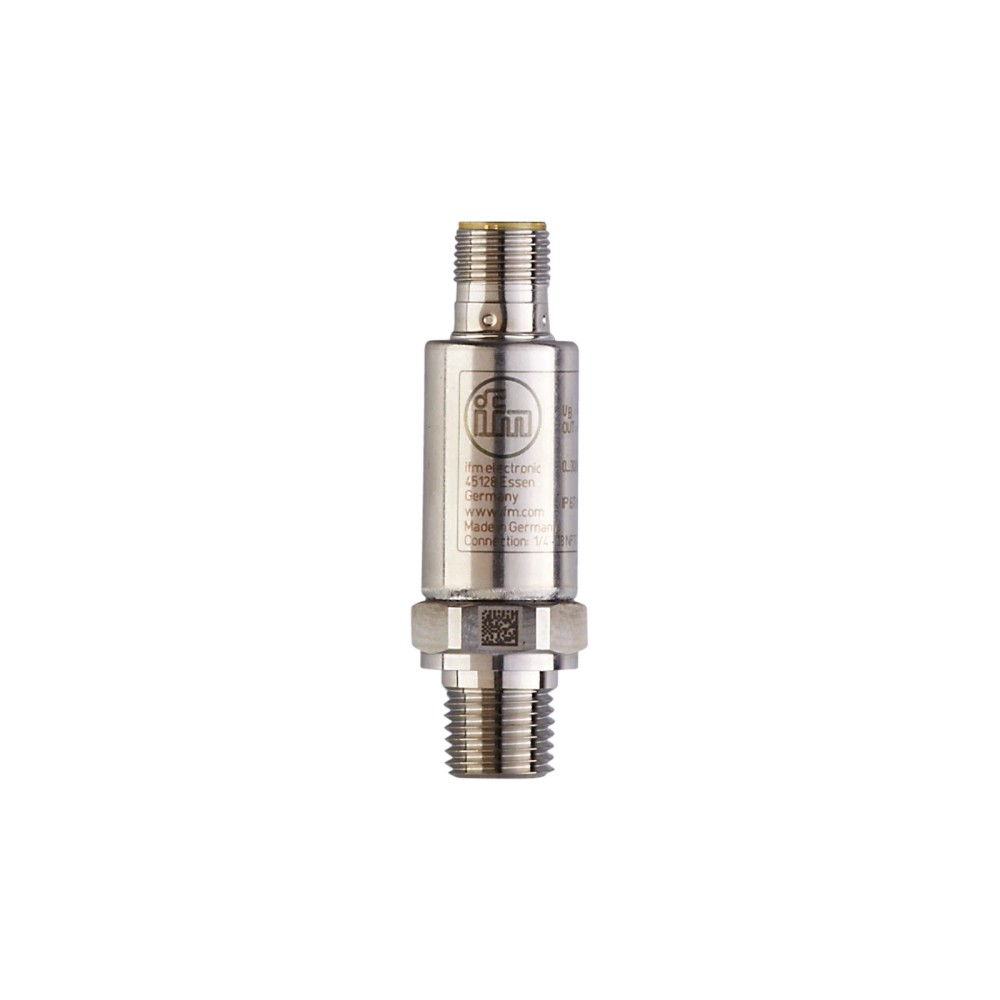

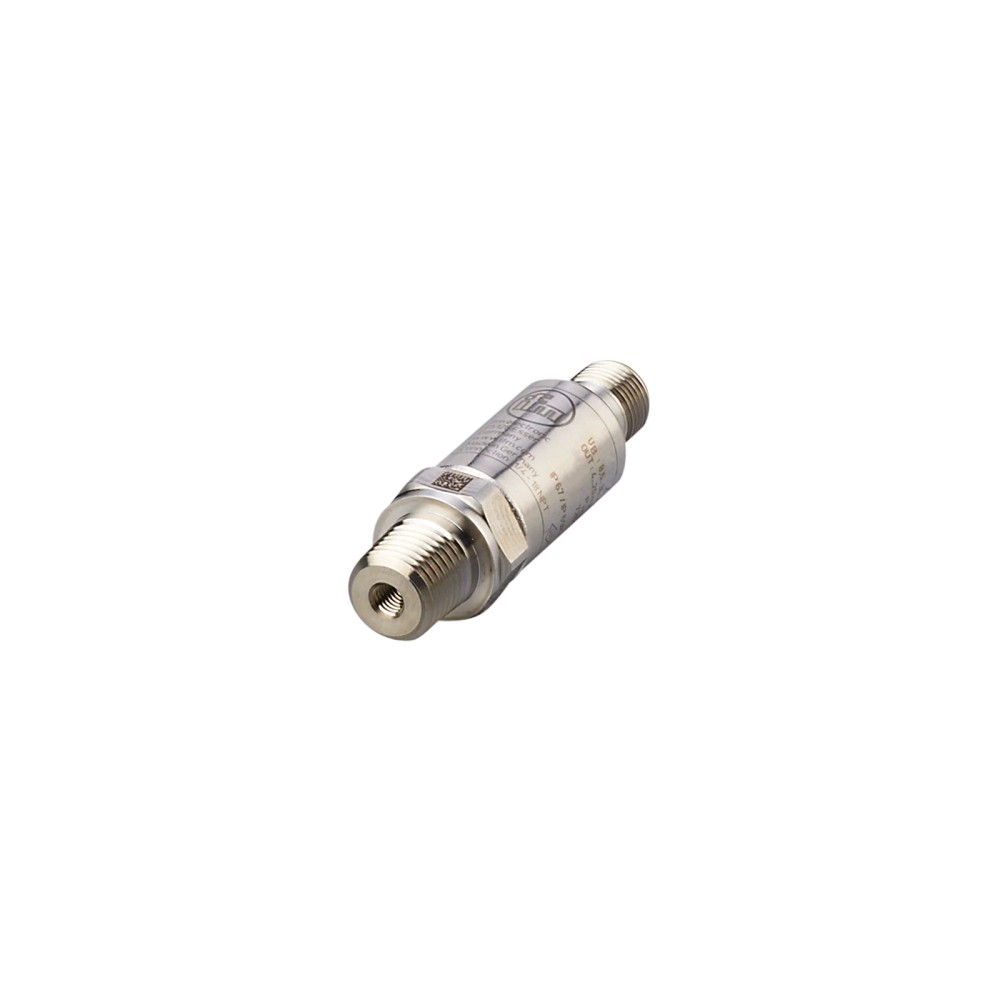

Imagem meramente ilustrativa

R$ 1.396,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT2415
EAN: 4021179289221
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PT2415 IFM - Transmissor de Pressão ifm Aplicações Industriais 0-100 psi 4-20 mA"

Destaques do Produto

Faixa de pressão

0…100 psi / 0…690 kPa

Tipo de medição

Pressão relativa

Saída

4…20 mA, analógica

Processo

1/4" NPT externa

Elétrica

M12, codificação A, 2 contatos

Alimentação

8,5…36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão ifm PT2415, 0…100 psi / 0…690 kPa, saída 4…20 mA, conexão 1/4" NPT externa

O ifm PT2415 é um transmissor de pressão relativa para aplicações industriais, destinado à medição de fluidos líquidos e gasosos. Converte a pressão na faixa de 0…100 psi (0…690 kPa) em sinal analógico de 4…20 mA. Possui conexão de processo 1/4" NPT externa, conexão elétrica M12 e grau de proteção IP67/IP69K. A tensão de operação especificada é de 8,5…36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0…100 psi / 0…690 kPa
Tipo de pressão	Relativa
Sinal de saída	Analógico, 4…20 mA
Tensão de operação	8,5…36 V DC
Conexão de processo	1/4" NPT, rosca externa
Conexão elétrica	M12, codificação A, 2 contatos
Temperatura de operação	−40…90 °C
Grau de proteção	IP67; IP69K
Materiais de construção	1.4542, 1.4404 e PEI
Dimensões e massa	Ø 18,9 mm × 66,9 mm; 57,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0…100 psi e das temperaturas especificadas.
Sistemas de aquisição ou controle que aceitem sinal analógico de 4…20 mA e alimentação entre 8,5 e 36 V DC.
Instalações que disponham de conexão de processo 1/4" NPT fêmea compatível com a rosca externa do transmissor e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Aplicações que exijam medir pressão absoluta ou diferencial: o tipo informado para o PT2415 é pressão relativa.
Sistemas cuja faixa necessária ultrapasse 0…100 psi, cuja temperatura de operação exceda −40…90 °C ou cuja alimentação fique fora de 8,5…36 V DC.
Instalações sem compatibilidade mecânica com a rosca externa 1/4" NPT ou sem entrada compatível com sinal analógico de 4…20 mA.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de 0…100 psi e as temperaturas ambiente e do fluido de −40…90 °C.
Possibilidade de integração: monitoramento em um sistema de controle com entrada analógica 4…20 mA, desde que a alimentação e a carga elétrica permaneçam dentro dos limites especificados.
Em ambientes sujeitos a lavagem ou exposição a poeira e água, considerar os graus IP67/IP69K declarados; a ficha não detalha método, duração ou condições de instalação para cada exposição.
A ficha informa compatibilidade de uso com fluidos do grupo 2 segundo a diretiva de equipamentos sob pressão e indica substâncias do grupo 1 sob encomenda; confirmar a adequação do material e do processo com o fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão ifm PT2415, 0…100 psi / 0…690 kPa, saída 4…20 mA, conexão 1/4" NPT externa, verifique estes pontos:

Escolha o PT2415 quando

A aplicação exigir medição de pressão relativa até 100 psi (690 kPa), saída analógica 4…20 mA, alimentação de 8,5…36 V DC e conexão de processo 1/4" NPT externa.

Considere outra versão quando

O requisito for pressão absoluta ou diferencial, faixa diferente, outra conexão de processo ou outro tipo de sinal. A ficha disponível não identifica modelos alternativos específicos; compare esses requisitos com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão	Identificação do equipamento.
Modelo / SKU / part number	PT2415	Código de identificação do produto.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
GTIN	4021179289221	Identificador comercial informado.
Aplicação	Para aplicações industriais	Descrição de aplicação fornecida na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de substância indicados na ficha.
Tipo de pressão	Pressão relativa	Referência de medição especificada.
Quantidade de saídas	1	Número total de saídas informado.

Faixa de medição e pressão
Alcance de medição	0…100 psi / 0…690 kPa	Faixa nominal de medição.
Resistência à pressão	250 psi / 1,7 MPa	Valor de resistência à pressão informado.
Pressão mínima de ruptura	2900 psi / 20 MPa	Valor de pressão de ruptura indicado na ficha.
Resistência contra vácuo	−14,5 psi / −0,1 MPa	Limite de resistência a vácuo informado.
MAWP em aplicações segundo CRN	250 psi	Pressão de trabalho máxima indicada para aplicações segundo CRN.
Aviso da resistência à pressão	Estático	Condição estática indicada para o dado de resistência à pressão.
Ciclos de pressão mínimos	60 milhões, a 1,2 vezes a pressão nominal	Condição de ensaio especificada para ciclos de pressão.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; não substitui os limites de pressão especificados.

Dados elétricos
Tensão de operação	8,5…36 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio especificada.
Carga máxima	(Ub − 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máximo de 160 Ω; a 24 V: máximo de 720 Ω	A carga permitida varia conforme a tensão de alimentação.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas declaradas na ficha.

Saídas e conexões elétricas
Sinal de saída	Sinal analógico de corrente, 4…20 mA	Tipo e faixa da saída analógica.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Conexão elétrica	1 × M12; codificação A; 2 contatos	Interface elétrica descrita na ficha; consultar o datasheet para atribuição dos pinos.

Precisão, desvios e estabilidade
Repetibilidade	< ±0,05 % de duração	Especificada para variações de temperatura inferiores a 10 K.
Desvio de histerese	< ±0,2 % de duração	Desvio declarado na ficha.
Desvio de linearidade	< ±0,1 % BFSL; < ±0,2 % LS	Valores conforme os métodos de referência BFSL e LS indicados.
Desvio de características	< ±0,5 % de duração	Inclui desvio de aparafusamento, erro de ponto zero e de tensão, não linearidade e histerese.
Coeficiente de temperatura do ponto zero e da amplitude	< 0,1 % de duração / 10 K entre −25…90 °C; < 0,2 % de duração / 10 K entre −40…−25 °C	Variação especificada em função da temperatura.
Estabilidade ao longo do tempo	< ±0,1 % de duração por 6 meses	Intervalo de referência informado pelo fabricante.

Tempos de resposta
Retardo de prontidão	< 0,1 s	Tempo especificado para prontidão.
Tempo de resposta de passo da saída analógica	1 ms	Tempo de resposta informado para a saída analógica.

Condições ambientais e robustez
Temperatura ambiente	−40…90 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	−40…90 °C	Faixa de temperatura do fluido especificada.
Temperatura de armazenamento	−40…100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67; IP69K	Graus de proteção informados na ficha.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio de choque declarada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10…2000 Hz)	Condição de ensaio de vibração declarada.

Dados mecânicos e materiais
Conexão de processo	Rosca externa 1/4" NPT	Interface mecânica de processo.
Formato / invólucro	Cilíndrico	Geometria indicada na ficha.
Dimensões	Ø 18,9 mm; comprimento 66,9 mm	Dimensões externas informadas.
Material de construção	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI	Materiais de construção listados na ficha.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para contato com o fluido.
Acabamento	Metálico polido	Acabamento informado nos dados do anúncio.
Peso	57,5 g	Massa indicada nos atributos do catálogo.
Torque máximo de aperto	< 50 Nm	Limite de aperto informado; considerar as instruções do fabricante na montagem.

Conformidade e informações de processo
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de aplicação descrita na ficha.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade indicada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9026.20.90	Código fiscal indicado no catálogo.
MTTF	784 anos	Valor listado no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4…20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Requer alimentação de 8,5…36 V DC. A carga máxima informada depende da tensão: (Ub − 8,5 V) / 21,5 mA; a 8,5 V: 0 Ω; a 12 V: máximo de 160 Ω; a 24 V: máximo de 720 Ω. Confirme a atribuição de pinos no datasheet antes da ligação.

Processo Rosca externa 1/4" NPT. A compatibilidade mecânica depende de o ponto de instalação possuir conexão correspondente; não confundir essa rosca de processo com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4…20 mA, alimentação 8,5…36 V DC e carga dentro do limite correspondente à tensão	✓	A ficha especifica saída 4…20 mA, tensão 8,5…36 V DC e limites de carga dependentes da tensão.
Ponto de medição com conexão de processo compatível com rosca externa 1/4" NPT	✓	Essa é a conexão de processo especificada para o transmissor; a compatibilidade deve ser verificada mecanicamente na instalação.
Entrada que aceita apenas sinal de tensão ou protocolo digital	✗	A saída especificada é analógica de corrente 4…20 mA; a ficha não informa saída de tensão nem protocolo digital.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão informado para o produto é pressão relativa.
Processo acima de 100 psi ou fora de −40…90 °C	✗	A condição excede a faixa de medição ou a temperatura de operação especificada.

INSTALAÇÃO

Como instalar o Transmissor de Pressão ifm PT2415, 0…100 psi / 0…690 kPa, saída 4…20 mA, conexão 1/4" NPT externa

Confirme que a pressão de processo está dentro da faixa de medição e dos limites de pressão especificados para a aplicação.
Verifique se o ponto de instalação possui conexão compatível com rosca externa 1/4" NPT e se os materiais em contato com o fluido são adequados ao processo.
Instale o transmissor conforme o procedimento mecânico do fabricante; não exceda o torque máximo informado de 50 Nm.
Confira se a alimentação está entre 8,5 e 36 V DC e se a carga do circuito respeita o limite correspondente à tensão utilizada.
Conecte o M12 ao circuito de corrente 4…20 mA e confirme a atribuição dos contatos no datasheet antes de energizar.
Após a instalação, verifique a vedação do processo, a integridade da conexão elétrica e a leitura do sinal ao longo da faixa de operação prevista.

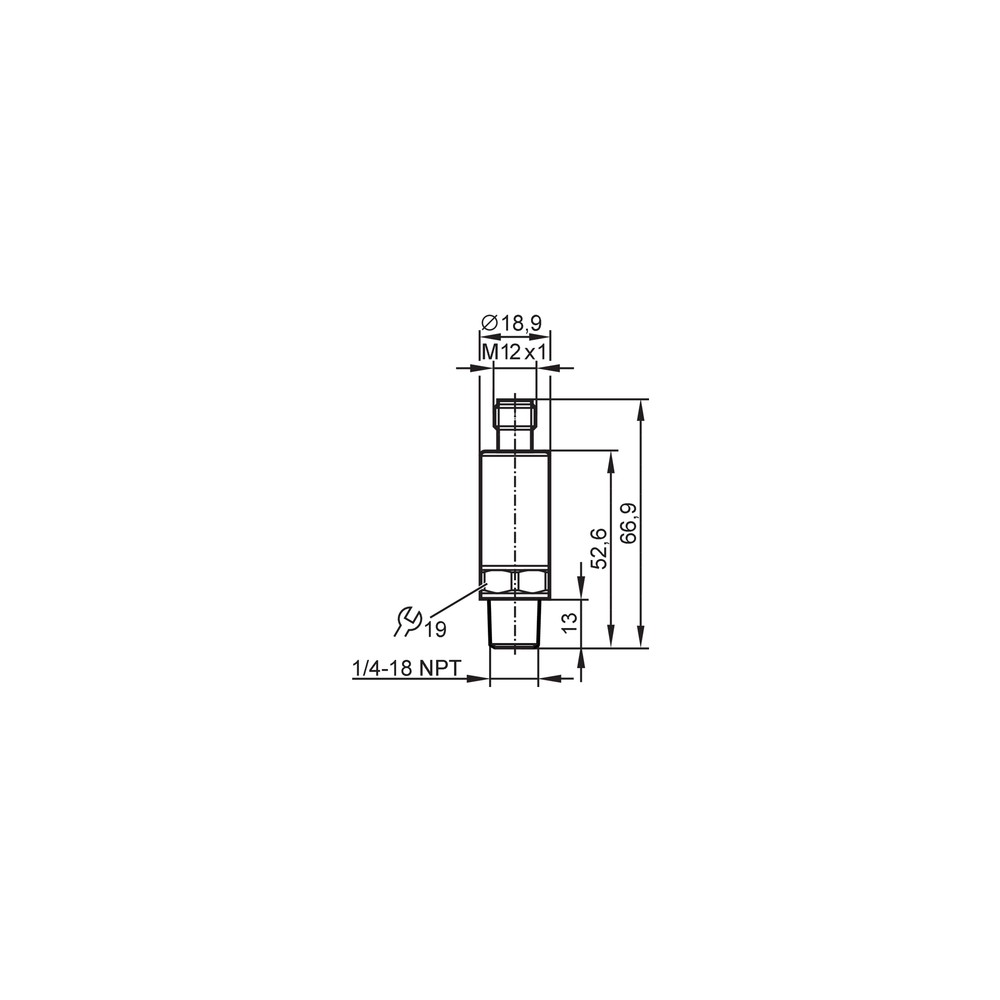

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura fica abaixo ou acima do esperado em toda a faixa.	Faixa configurada no sistema de aquisição incompatível com a saída 4…20 mA ou escala de pressão incorreta no controlador.	Confirme que a entrada está configurada para corrente 4…20 mA e compare a escala configurada com a faixa 0…100 psi / 0…690 kPa.
O sinal de corrente não aparece ou fica instável.	Alimentação fora da faixa especificada, carga do circuito acima do limite permitido ou conexão elétrica M12 incorreta.	Meça a tensão de alimentação, confira a carga em relação à tensão aplicada e verifique a conexão M12 e a atribuição dos contatos no datasheet.
Há vazamento no ponto de medição após a montagem.	Conexão de processo incompatível ou instalação inadequada da rosca 1/4" NPT.	Despressurize o sistema conforme os procedimentos da instalação e confirme o padrão de rosca e a montagem conforme as orientações do fabricante.
A leitura se altera com a temperatura do processo.	O fluido ou o ambiente está próximo ou fora dos limites de temperatura de operação, ou ocorre influência térmica dentro da faixa especificada.	Meça a temperatura ambiente e do fluido e compare com −40…90 °C; consulte no datasheet os coeficientes de temperatura do ponto zero e da amplitude.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PT2415 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PT2415 e para quem ele serve?

É um transmissor de pressão relativa da ifm para aplicações industriais com fluidos líquidos ou gasosos. Fornece uma saída analógica de corrente para sistemas compatíveis.

O que acompanha o PT2415?

A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Ele funciona com uma entrada analógica de 0–10 V ou com protocolo digital?

A saída especificada é 4…20 mA. A ficha não informa saída de tensão nem protocolo digital, portanto a compatibilidade deve ser validada com a entrada do sistema.

Posso usar o PT2415 para medir pressão absoluta ou diferencial?

Não conforme a ficha disponível: o tipo de pressão especificado é relativa. Para pressão absoluta ou diferencial, selecione um produto cuja documentação declare esse tipo de medição.

Serve para uma aplicação acima de 100 psi?

A faixa de medição especificada termina em 100 psi. Não use a faixa nominal como indicação de medição acima desse valor; consulte os limites de pressão e selecione um modelo adequado ao processo.

O sinal não chega ao controlador; o que verifico antes de trocar o transmissor?

Verifique primeiro a alimentação entre 8,5 e 36 V DC, a carga permitida para essa tensão e a configuração da entrada para 4…20 mA. Confira também o conector M12 e a atribuição dos contatos no datasheet.

A corrente está presente, mas a pressão indicada parece incorreta. O que pode ser?

Uma escala de entrada incompatível ou uma referência de pressão relativa interpretada incorretamente pode causar uma indicação divergente. Confira a escala configurada, a faixa do processo e o tipo de pressão esperado pelo sistema.

Devo comprar um kit ou apenas o transmissor?

A ficha identifica o PT2415 como uma peça por embalagem e não lista acessórios incluídos. Se a instalação exigir cabos ou adaptadores, confirme separadamente a compatibilidade com as conexões M12 e 1/4" NPT.

Como escolher entre o PT2415 e outra versão de transmissor?

Escolha o PT2415 quando forem requeridos pressão relativa até 100 psi, saída 4…20 mA e conexão de processo 1/4" NPT externa. Para outra faixa, tipo de pressão, sinal ou conexão, compare os requisitos com a ficha do modelo alternativo.

Que cuidados devo ter ao instalar e verificar o transmissor?

Confirme a compatibilidade da rosca e dos materiais com o processo, respeite o torque máximo informado e verifique a alimentação e a carga elétrica antes de energizar. Use o datasheet para confirmar a ligação dos contatos M12.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica; é o tipo de pressão indicado para este transmissor.

Sinal 4…20 mA

Saída analógica de corrente especificada para transmitir a medição ao sistema de controle.

NPT

Padrão de rosca indicado para a conexão de processo do transmissor.

IP67 / IP69K

Graus de proteção declarados para o invólucro; as condições detalhadas devem ser consultadas na documentação do fabricante.

BFSL / LS

Métodos de referência indicados para expressar o desvio de linearidade.
