Transmissor de Pressão IFM PT0505

Pré-visualizar: PT0505 IFM - Transmissor de Pressão IFM Pressão Absoluta Industrial 0-4 bar 4-20mA G 1/4

PT0505 IFM - Transmissor de Pressão IFM Pressão Absoluta Industrial 0-4 bar 4-20mA G 1/4

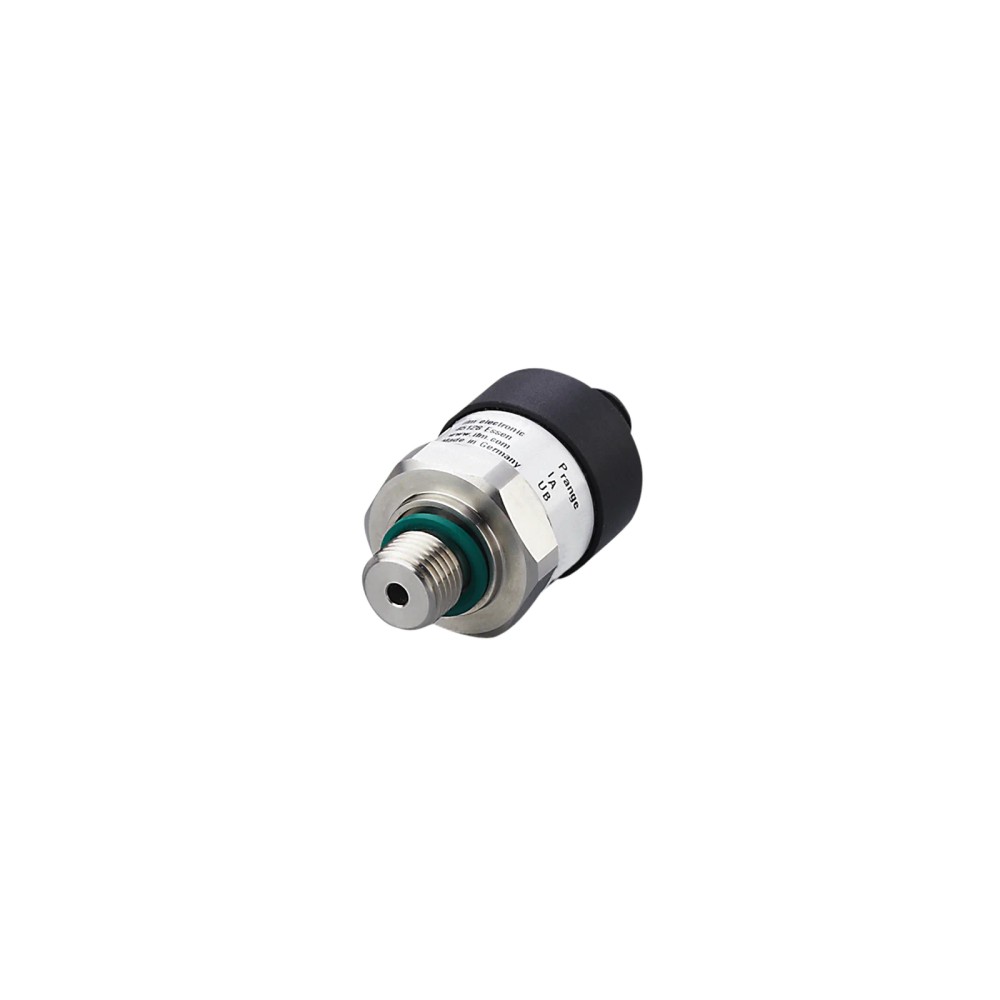

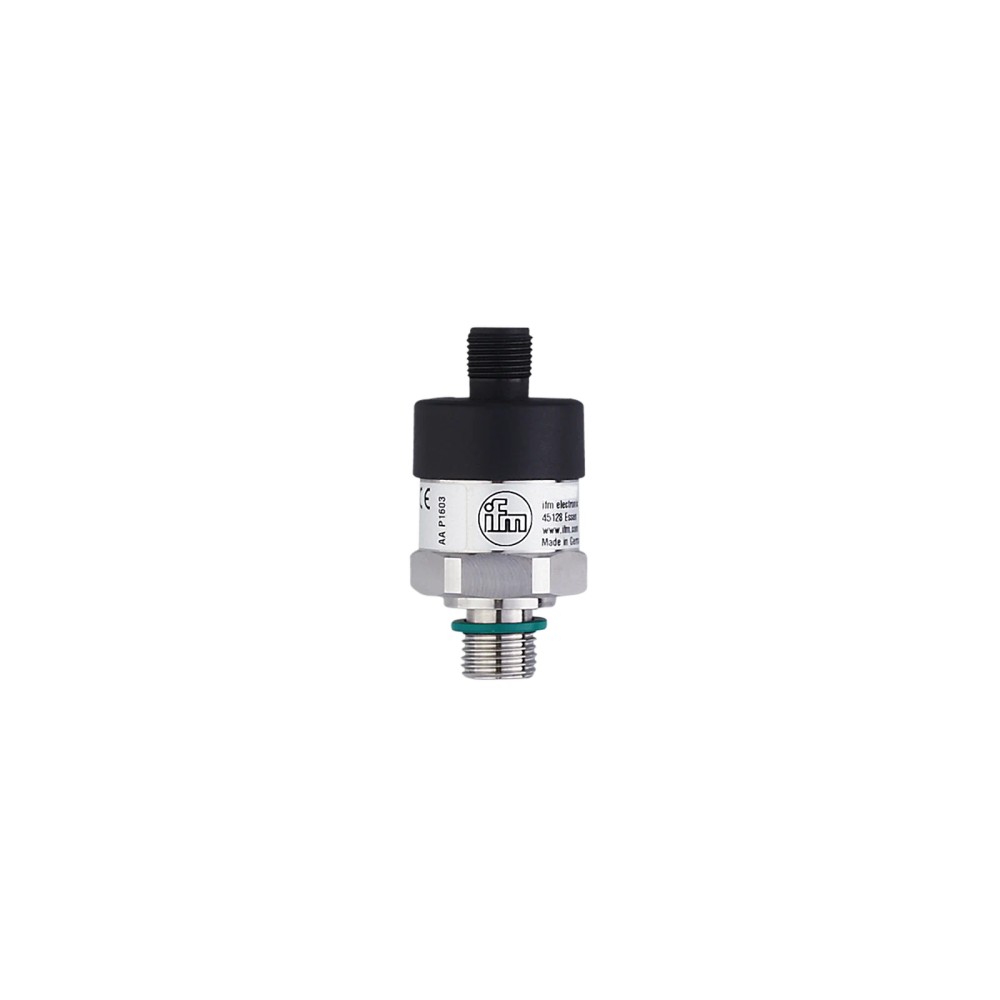

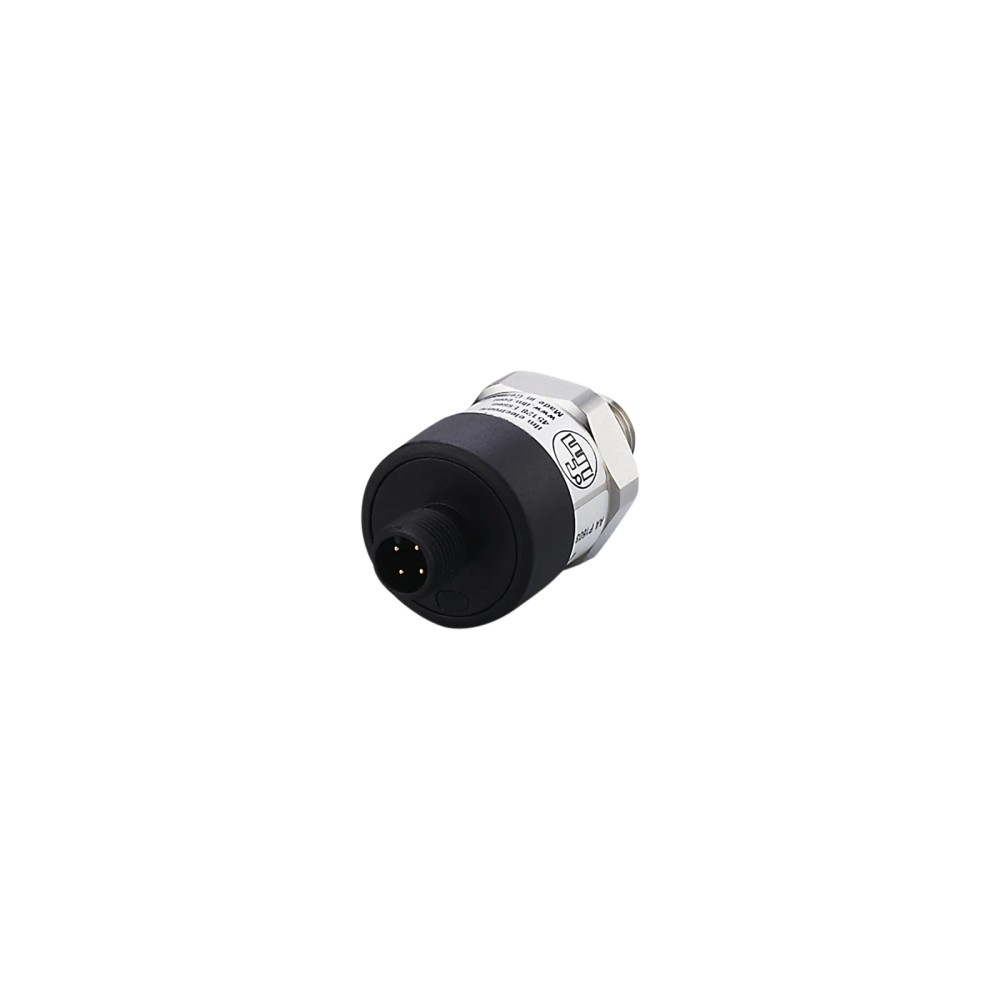

Imagem meramente ilustrativa

R$ 1.521,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PT0505
EAN: 4021179297608
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PT0505 IFM - Transmissor de Pressão IFM Pressão Absoluta Industrial 0-4 bar 4-20mA G 1/4"

Destaques do Produto

Faixa de medição

0...4 bar

Tipo de pressão

Absoluta

Saída

Analógica, 4...20 mA

Processo

G 1/4 externa

Alimentação

8...30 V DC

Temperatura de operação

0...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão Absoluta IFM PT0505, 0...4 bar, saída analógica 4...20 mA, conexão G 1/4 externa

O IFM PT0505 é um transmissor eletrônico de pressão absoluta para aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 4 bar e fornece sinal analógico de 4...20 mA. Possui conexão de processo G 1/4 externa, alimentação de 8...30 V DC e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Absoluta
Faixa de medição	0...4 bar / 0...58 psi / 0...400 kPa
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	G 1/4 rosca externa (DIN EN ISO 1179-2)
Conexão elétrica	1 x M12, codificação A, 2 contatos
Tensão de operação	8...30 V DC
Temperatura de operação	0...80 °C
Grau de proteção	IP 67
Resistência à pressão	8 bar
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que exijam medição de pressão absoluta dentro da faixa de 0...4 bar.
Sistemas com entrada analógica compatível com sinal de 4...20 mA e alimentação de 8...30 V DC.
Instalações com conexão de processo G 1/4 externa e fluidos líquidos ou gasosos compatíveis com os materiais indicados.

⚠ Considere outro se precisa de:

Aplicações cujo ponto de operação exceda a faixa de medição de 0...4 bar ou a resistência à pressão especificada de 8 bar.
Instalações com temperatura ambiente ou do fluido fora de 0...80 °C.
Sistemas que não aceitem saída analógica de 4...20 mA ou conexão de processo G 1/4 externa.

APLICAÇÕES E USO

Aplicação industrial com medição de pressão absoluta em fluidos líquidos ou gasosos, dentro da faixa de 0...4 bar e com temperatura do fluido de 0...80 °C.
Monitoramento em sistema que disponha de entrada analógica de corrente 4...20 mA, alimentação compatível de 8...30 V DC e conexão mecânica G 1/4 externa.
A ficha informa uso industrial, mas não especifica setores, fluidos individuais ou condições de processo específicas; confirme compatibilidade química e requisitos do sistema com o fabricante antes da aplicação. A pressão aplicada não deve ultrapassar os limites declarados.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão Absoluta IFM PT0505, 0...4 bar, saída analógica 4...20 mA, conexão G 1/4 externa, verifique estes pontos:

Escolha o PT0505 quando

A medição necessária for de pressão absoluta até 4 bar, o sistema aceitar saída 4...20 mA e a conexão mecânica requerida for G 1/4 externa.

Avalie outra especificação quando

A pressão de operação ultrapassar a faixa de medição, a pressão aplicada puder exceder a resistência à pressão de 8 bar, a temperatura ficar fora de 0...80 °C ou a entrada do sistema exigir outro tipo de sinal ou conexão. Confirme os requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão	Classificação do produto.
Tipo de pressão	Pressão absoluta	Grandeza de pressão especificada para medição.
Aplicação	Aplicações industriais	Aplicação indicada na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios de processo informados.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada na ficha do produto.

Faixa de medição e pressão
Alcance de medição	0...4 bar / 0...58 psi / 0...400 kPa	Faixa nominal de medição.
Resistência à pressão	8 bar / 116 psi / 800 kPa	Limite de resistência à pressão indicado pelo fabricante.
Pressão mínima de ruptura	25 bar / 360 psi / 2500 kPa	Valor de pressão de ruptura informado; não representa faixa de operação.
Ciclos de pressão mínimos	10 milhões	Quantidade mínima indicada para ciclos de pressão.

Dados elétricos e alimentação
Tensão de operação	8...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra curto-circuitos	Sim	Proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Proteção elétrica informada.
Carga máxima	800 Ω (Ub = 24 V; (Ub - 8 V) / 20 mA)	Carga máxima nas condições de alimentação descritas.
Compatibilidade eletromagnética	DIN EN 61326-1	Norma EMC informada.

Saídas
Quantidade de saídas analógicas	1	Quantidade especificada.
Sinal de saída	Analógico, corrente de 4...20 mA	Tipo e faixa do sinal de saída.
Tempo de resposta de passo da saída analógica	4 ms	Tempo de resposta informado para a saída.

Precisão e desvios
Desvio de linearidade	< ± 0,5 % BFSL / < ± 1,0 % LS	Valores apresentados conforme os métodos BFSL e LS; BFSL é definido na ficha como Best Fit Straight Line e LS como ajuste de ponto limite.
Desvio de características	< ± 1,0 % da duração	Inclui erro de ponto zero e de tensão, não linearidade e histerese.
Repetibilidade	< ± 0,1 % da duração	Condição indicada: variações de temperatura inferiores a 10 K.
Coeficiente de temperatura da amplitude	< ± 0,2 % da duração / 10 K	Informado para a faixa de 0...80 °C.
Coeficiente de temperatura do ponto zero	< ± 0,2 % da duração / 10 K	Informado para a faixa de 0...80 °C.
Estabilidade ao longo do tempo	< ± 0,1 % da duração por ano	Variação anual indicada pelo fabricante.

Conexões e montagem mecânica
Conexão de processo	Rosca externa G 1/4 (DIN EN ISO 1179-2)	Interface mecânica de processo.
Vedação da conexão de processo	NBR (DIN EN ISO 1179-2)	Material e referência da vedação informados.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Conector e configuração declarados.
Torque máximo de aperto	25...35 Nm	Intervalo especificado para o aperto da conexão.
Elemento de estrangulamento disponível	Não	A ficha informa ausência deste elemento.
Invólucro	Cilíndrico	Formato declarado.
Dimensões	Ø 29 mm; comprimento 58,8 mm	Dimensões indicadas na ficha.
Peso	118,65 g	Massa informada no conjunto de dados do produto.

Materiais
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L)	Material especificado para as partes em contato com o fluido.
Materiais	1.4404 (aço inoxidável / 316L), HNBR e PA	Materiais listados para o produto; a ficha identifica especificamente o aço 1.4404 como material em contato com o fluido.
Fluido de enchimento para transmissão de pressão	Óleo sintético	Fluido interno de transmissão de pressão informado.

Condições ambientais
Temperatura ambiente	0...80 °C	Faixa de operação ambiente.
Temperatura do fluido	0...80 °C	Faixa de temperatura indicada para o fluido.
Temperatura de armazenamento	-20...80 °C	Faixa permitida para armazenamento informada.
Grau de proteção	IP 67	Grau de proteção declarado; seguir as condições de instalação e uso do fabricante.
Resistência a choques	DIN EN 60068-2-27; 500 g (1 ms)	Método e condição de resistência a choques informados.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (10...2000 Hz)	Método e faixa de frequência informados.

Identificação elétrica dos condutores
Cores dos fios	BN = marrom; WH = branco	Identificação de cores indicada na ficha; consultar o datasheet para a atribuição dos contatos.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 8...30 V DC e saída analógica de 4...20 mA. Carga máxima informada: 800 Ω com Ub = 24 V; a ficha identifica os condutores como BN = marrom e WH = branco. Consulte o datasheet para o esquema de ligação dos contatos.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2. A vedação da conexão de processo é NBR conforme DIN EN ISO 1179-2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4...20 mA, alimentação de 8...30 V DC e faixa requerida de até 4 bar de pressão absoluta.	✓	O tipo de saída, a alimentação e a faixa correspondem aos dados informados para o PT0505.
Conexão de processo G 1/4 externa conforme DIN EN ISO 1179-2.	✓	Essa é a conexão mecânica especificada para o transmissor; verificar também a vedação requerida.
Sistema que exige protocolo digital ou comunicação IO-Link.	✗	A ficha informa saída analógica 4...20 mA e não especifica protocolo digital ou IO-Link.
Ponto de operação acima de 4 bar ou aplicação que possa exceder 8 bar de resistência à pressão.	✗	A faixa de medição é 0...4 bar e a resistência à pressão informada é 8 bar; não exceder os limites especificados.
Processo com temperatura ambiente ou do fluido fora de 0...80 °C.	✗	A faixa indicada para ambas as temperaturas é 0...80 °C.

INSTALAÇÃO

Como instalar o Transmissor de Pressão Absoluta IFM PT0505, 0...4 bar, saída analógica 4...20 mA, conexão G 1/4 externa

Confirme que a faixa de pressão, o tipo de pressão absoluta, o fluido e a temperatura de processo atendem aos requisitos da aplicação.
Verifique que o ponto de instalação aceita rosca externa G 1/4 conforme DIN EN ISO 1179-2 e que a vedação é adequada à conexão especificada.
Instale o transmissor sem exceder o torque de aperto indicado de 25...35 Nm.
Conecte o M12 codificação A de 2 contatos ao circuito compatível com alimentação de 8...30 V DC e saída analógica 4...20 mA.
Confira no datasheet a atribuição dos contatos e a ligação dos condutores antes de energizar; as cores BN e WH, isoladamente, não substituem o esquema de ligação.
Após a montagem, verifique a vedação, a alimentação, a leitura do sinal e se a pressão e a temperatura permanecem dentro dos limites especificados.

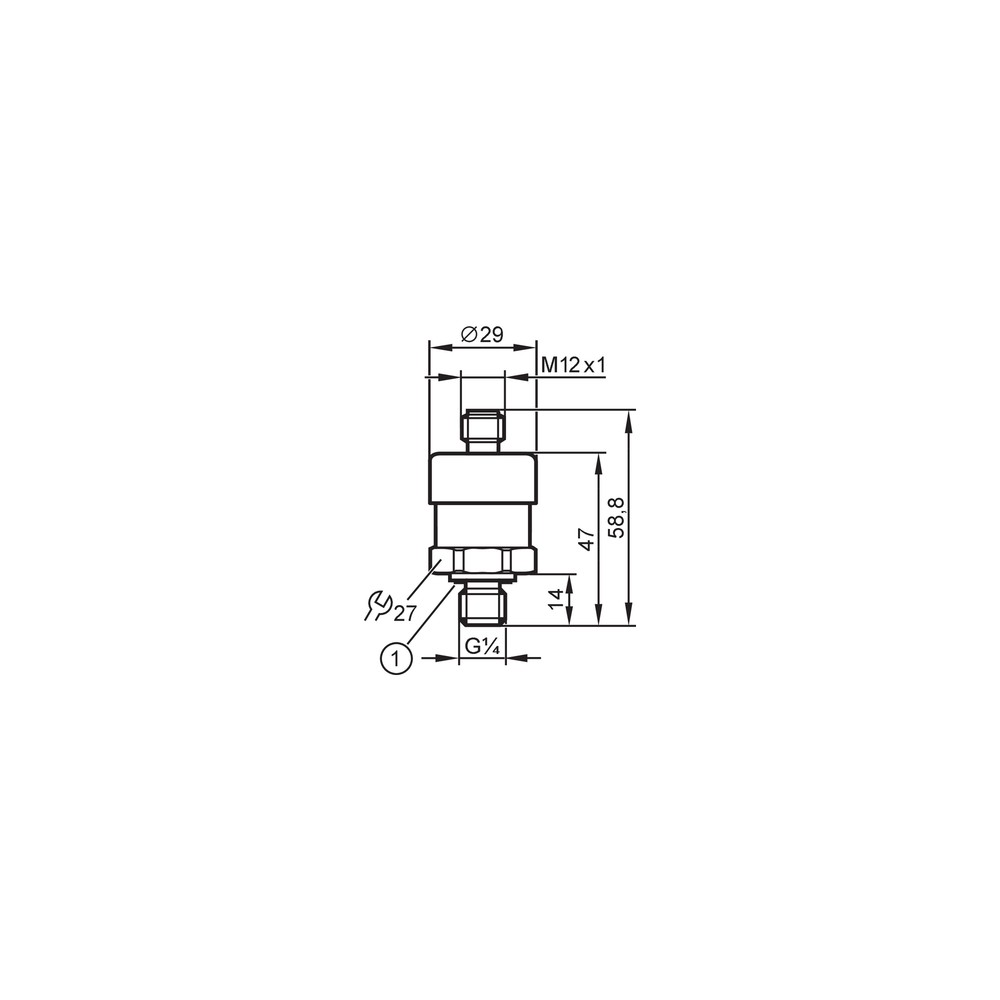

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura fica fixa em zero ou não acompanha a pressão.	Ausência de alimentação, circuito aberto ou ligação incorreta da saída analógica.	Verifique alimentação entre 8...30 V DC, continuidade da ligação e presença do sinal de 4...20 mA conforme o esquema do datasheet.
O sinal de corrente não chega ao valor esperado.	Entrada ou carga do circuito fora das condições especificadas, ou pressão fora da faixa de medição.	Compare a pressão aplicada com a faixa 0...4 bar e confira a carga do circuito; a ficha informa até 800 Ω nas condições indicadas para Ub = 24 V.
Há vazamento na conexão de processo.	Vedação inadequada, montagem incorreta ou torque fora do intervalo especificado.	Inspecione a conexão G 1/4 e a vedação NBR conforme DIN EN ISO 1179-2; confira o torque de 25...35 Nm.
A leitura apresenta variação ou desvio em relação ao processo.	Pressão ou temperatura instável, condição de instalação inadequada ou operação fora dos limites declarados.	Compare a leitura com uma referência apropriada e verifique estabilidade da pressão, temperatura ambiente e do fluido de 0...80 °C e integridade das conexões.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PT0505 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PT0505 e para que serve?

É um transmissor eletrônico de pressão absoluta para aplicações industriais com fluidos líquidos e gasosos. Converte a pressão medida em um sinal analógico de corrente de 4...20 mA.

O PT0505 funciona com qualquer entrada analógica?

Não. A entrada do sistema deve aceitar sinal de corrente de 4...20 mA, e a alimentação deve atender à faixa de 8...30 V DC. Verifique também a carga do circuito.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da unidade.

Posso usar o PT0505 em uma aplicação que opere acima de 4 bar?

A faixa de medição especificada termina em 4 bar. A ficha informa resistência à pressão de 8 bar, que não deve ser interpretada como faixa de medição.

Este transmissor serve para um sistema que exige IO-Link ou protocolo digital?

A ficha especifica saída analógica 4...20 mA e não declara IO-Link ou outro protocolo digital. Para uma interface digital, confirme a necessidade de outra versão com o fabricante.

O sinal está ausente; o que devo verificar antes de substituir o transmissor?

Verifique a alimentação, a continuidade do circuito e a ligação dos contatos conforme o datasheet. Confirme também se a entrada aceita 4...20 mA.

A leitura está instável; o transmissor pode estar com defeito?

A instabilidade também pode decorrer de variação de pressão ou temperatura, conexão elétrica ou montagem. Confira as condições de processo e a instalação antes de concluir que o transmissor está defeituoso.

Devo comprar um kit ou somente o transmissor?

A ficha identifica o PT0505 como uma peça por embalagem e não relaciona acessórios inclusos. Confirme separadamente se sua instalação requer cabo, conector ou outros componentes.

Como escolher entre o PT0505 e outro transmissor de pressão?

Escolha o PT0505 quando precisar de pressão absoluta até 4 bar, saída 4...20 mA e rosca G 1/4 externa. Se a faixa, o sinal ou a conexão exigidos forem diferentes, compare esses requisitos com a ficha de outra versão.

Que cuidados devo ter durante a instalação?

Use a conexão G 1/4 especificada e não ultrapasse o torque de 25...35 Nm. Consulte o datasheet para a atribuição dos contatos M12 antes de fazer a ligação elétrica.

GLOSSÁRIO TÉCNICO

Pressão absoluta

Pressão medida em relação ao vácuo absoluto. (Ref.: tipo de pressão: pressão absoluta)

Sinal 4...20 mA

Saída analógica de corrente utilizada para transmitir a medição ao sistema receptor. (Ref.: corrente da saída analógica: 4...20 mA)

BFSL

Best Fit Straight Line, método de referência indicado para o desvio de linearidade. (Ref.: desvio de linearidade BFSL)

G 1/4

Especificação da rosca externa da conexão de processo. (Ref.: conexão G 1/4 conforme DIN EN ISO 1179-2)

IP 67

Grau de proteção declarado para o invólucro; as condições de uso devem seguir as instruções do fabricante. (Ref.: grau de proteção IP 67)
