Transmissor de Pressão Submersível IFM PS3417 0-1bar

Pré-visualizar: PS3417 IFM - Transm. Pressão Submersível IFM Nível Ind. 0-1bar, 15m PUR, 4-20mA

PS3417 IFM - Transm. Pressão Submersível IFM Nível Ind. 0-1bar, 15m PUR, 4-20mA

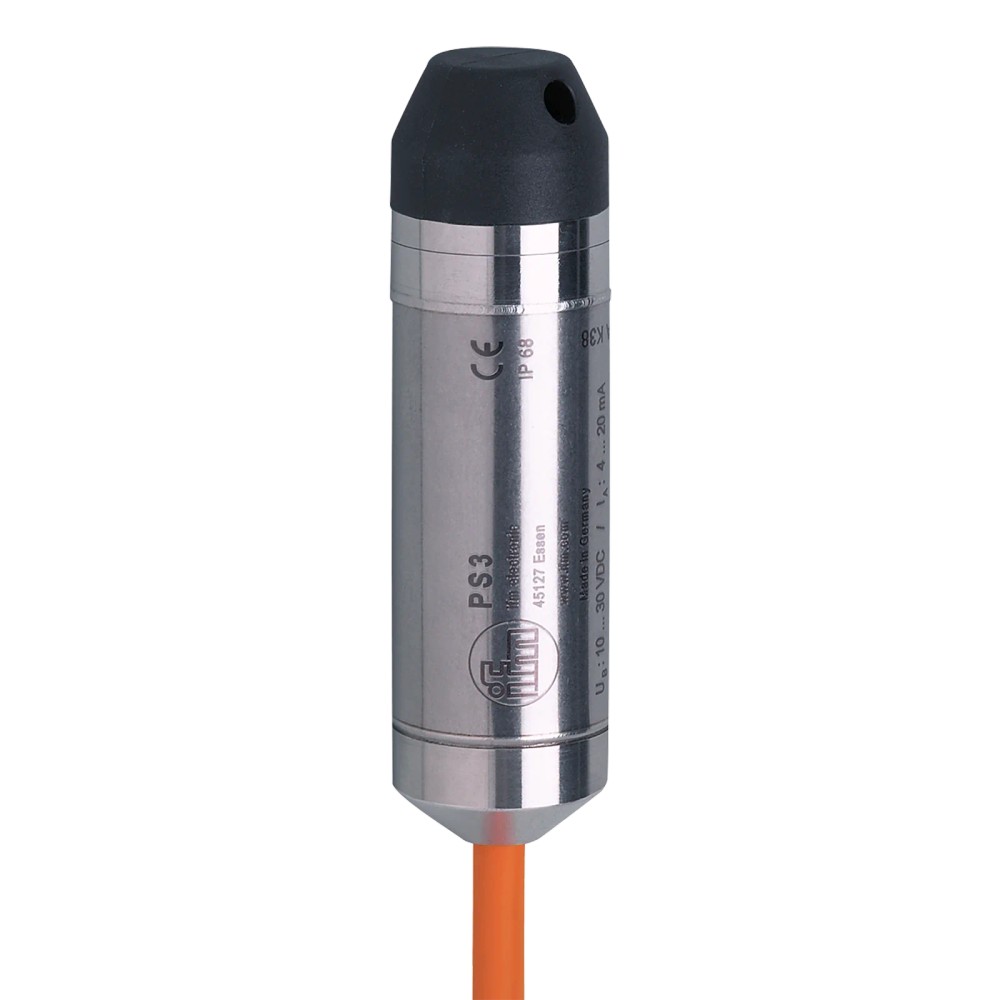

Imagem meramente ilustrativa

R$ 6.160,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PS3417
EAN: 4021179236430
NCM do produto: 90262090

Destaques do Produto Faixa 0...1 bar...mais

Fechar menu

Saiba mais sobre: "PS3417 IFM - Transm. Pressão Submersível IFM Nível Ind. 0-1bar, 15m PUR, 4-20mA"

Destaques do Produto

Faixa

0...1 bar

Saída

4...20 mA analógica

Alimentação

10...30 V DC

Cabo

15 m PUR

Proteção

IP 68

Temperatura de operação

-10...50 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor hidrostático de pressão submersível IFM PS3417, 0...1 bar, saída 4...20 mA, cabo PUR de 15 m

O IFM PS3417 é um transmissor hidrostático submersível para medição de pressão relativa em fluidos líquidos. A faixa nominal é de 0...1 bar, com saída analógica de 4...20 mA e cabo PUR de 15 m. Possui grau de proteção IP 68 e opera com alimentação de 10...30 V DC. Destina-se a aplicações industriais dentro dos limites de temperatura especificados.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Hidrostática
Tipo de pressão	Relativa
Faixa de medição	0...1 bar / 0...1000 mbar / 0...14,5 psi / 0...401,5 inH₂O / 0...100 kPa
Sinal de saída	Analógico, 4...20 mA
Alimentação	10...30 V DC
Cabo	PUR, 15 m; diâmetro de 7,5 mm; isolamento dos fios em PVC
Proteção	IP 68
Temperatura ambiente e do fluido	-10...50 °C
Material	Aço inoxidável 1.4571 (316Ti) e PA
Dimensões do corpo	Cilíndrico; Ø 27 mm × 100 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição hidrostática de pressão relativa em fluidos líquidos, em aplicações industriais compatíveis com a faixa de 0...1 bar.
Instalações submersíveis em que o cabo de 15 m e a saída analógica 4...20 mA atendam aos requisitos do sistema de controle.
Aplicações dentro dos limites de temperatura ambiente e do fluido de -10...50 °C e com alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão a medir ultrapassar a faixa nominal de 0...1 bar.
Não utilizar fora do intervalo de temperatura especificado de -10...50 °C para ambiente ou fluido.
Não selecionar para medir gases: a ficha identifica fluidos líquidos como substâncias de aplicação.

APLICAÇÕES E USO

Aplicação declarada: medição industrial de pressão hidrostática em fluidos líquidos, com instalação submersível.
Possibilidade de uso em monitoramento de nível por pressão hidrostática, desde que a configuração do sistema, a pressão correspondente e a referência de pressão relativa sejam adequadas; essa aplicação é uma inferência, não uma aplicação explicitamente detalhada na ficha.
Restringir a operação aos intervalos especificados de pressão e temperatura. A ficha não informa profundidade máxima de instalação, por isso não é possível deduzir uma profundidade segura apenas a partir do grau IP 68.

COMO ESCOLHER

Antes de comprar o Transmissor hidrostático de pressão submersível IFM PS3417, 0...1 bar, saída 4...20 mA, cabo PUR de 15 m, verifique estes pontos:

Escolha o PS3417 quando

A aplicação exigir medição hidrostática submersível de pressão relativa até 1 bar, sinal analógico 4...20 mA, alimentação de 10...30 V DC e cabo de 15 m, respeitando os limites de temperatura.

Avalie outra faixa ou configuração quando

A pressão prevista exceder 1 bar, a temperatura do ambiente ou do fluido ficar fora de -10...50 °C, ou o comprimento de cabo e o tipo de saída não atenderem ao projeto. A ficha disponível não especifica modelos alternativos; consulte o catálogo IFM para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor hidrostático de pressão submersível	Identificação do produto.
Tecnologia	Hidrostática	Princípio de medição declarado.
Tipo de pressão	Pressão relativa	Referência de pressão declarada pelo fabricante.
Aplicação	Aplicações industriais; fluidos líquidos	Descrição de aplicação informada na ficha.
Montagem	Submersível	Forma de instalação declarada.
Modelo	PS3417; com tubo capilar para compensação da pressão	Identificação do modelo e configuração informada.

Dados elétricos
Tensão de operação	10...30 V DC	Intervalo de alimentação especificado.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Carga máxima	700 Ω a Ub = 24 V; cálculo informado: (Ub - 10 V) / 20 mA	Condição de carga máxima indicada na ficha.

Saídas
Quantidade de saídas analógicas	1	Quantidade informada pelo fabricante.
Tipo de sinal	Analógico, corrente 4...20 mA	Sinal de saída especificado.

Faixa de medição
Alcance de medição	0...1 bar / 0...1000 mbar / 0...14,5 psi / 0...401,5 inH₂O / 0...100 kPa	Faixa nominal declarada em unidades equivalentes.
Resistência à pressão	5 bar / 72,5 psi / 500 kPa	Valor de resistência à pressão informado na ficha; não confundir com a faixa nominal.
Pressão mínima de ruptura	6 bar / 87 psi / 600 kPa	Valor de pressão mínima de ruptura indicado na ficha; não representa faixa de operação.

Precisão e desvios
Desvio de linearidade	< 0,2 % da duração (BFSL)	Especificação de linearidade conforme referência BFSL.
Desvio de características	< 0,5 % da duração (BFSL) / 1 % da duração	Valor informado incluindo erro de linearidade, erro zero e erro da faixa de medição.
Repetibilidade	< 0,1 % da duração	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< 0,2 % da duração por ano	Variação anual declarada.
Coeficiente de temperatura da amplitude	< ±0,2 % da duração / 10 K	Especificado para 0...50 °C.
Coeficiente de temperatura do ponto zero	< ±0,2 % da duração / 10 K	Especificado para 0...50 °C.

Condições ambientais
Temperatura ambiente	-10...50 °C	Limite de operação informado.
Temperatura do fluido	-10...50 °C	Limite de operação informado.
Temperatura de armazenamento	-30...80 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 68	Grau de proteção informado; a ficha fornecida não detalha condições adicionais de profundidade ou duração.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada na ficha para equipamentos sob pressão.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Geometria declarada.
Dimensões	Ø 27 mm; comprimento 100 mm	Dimensões informadas para o corpo.
Material	Aço inoxidável 1.4571 (316Ti) e PA	Materiais de construção informados.
Cabo	15 m, PUR, Ø 7,5 mm; isolamento dos fios em PVC	Construção e comprimento declarados para a conexão elétrica.
Peso	1284,55 g	Valor proveniente do conjunto de dados do produto.
MTTF	403 anos	Valor publicado no conjunto de dados; não representa garantia de vida útil.

Identificação comercial
Marca	IFM	Fabricante indicado no anúncio.
SKU e part number	PS3417	Identificação do produto.
GTIN	4021179236430	Código global de identificação informado.
NCM	9026.20.90	Classificação informada no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA. A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Cabo integrado de 15 m em PUR, diâmetro de 7,5 mm, com isolamento dos fios em PVC. Alimentação de 10...30 V DC; saída de corrente 4...20 mA. A ficha não informa pinagem ou cores dos condutores; verificar o datasheet antes da ligação.

Processo Montagem submersível para medição hidrostática em fluidos líquidos. A ficha não especifica rosca ou outra conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente compatível com 4...20 mA e alimentação disponível de 10...30 V DC	✓	A saída analógica e a faixa de alimentação correspondem aos dados informados para o transmissor.
Entrada exclusivamente de tensão ou protocolo digital	✗	A ficha especifica saída analógica de corrente 4...20 mA e não informa saída de tensão ou protocolo digital.
Medição de fluido líquido com temperatura entre -10...50 °C e pressão dentro de 0...1 bar	✓	A aplicação e os limites de medição e temperatura são compatíveis com os dados do produto.
Pressão acima de 1 bar ou temperatura fora de -10...50 °C	✗	Essas condições excedem os limites de medição ou temperatura informados na ficha.
Conexão de processo que exige uma rosca ou interface mecânica específica	✗	A ficha não declara conexão roscada ou dimensão de interface de processo; confirme o desenho e o datasheet antes de especificar.

INSTALAÇÃO

Como instalar o Transmissor hidrostático de pressão submersível IFM PS3417, 0...1 bar, saída 4...20 mA, cabo PUR de 15 m

Confirme que a pressão esperada está dentro da faixa de 0...1 bar e que o fluido é líquido.
Verifique se as temperaturas ambiente e do fluido permanecem entre -10...50 °C.
Confira no datasheet o desenho, o cabo e os dados elétricos antes de definir a posição de instalação; não foi informada uma conexão roscada de processo.
Posicione o transmissor submersível conforme os requisitos da aplicação e proteja o cabo contra danos mecânicos; a ficha não fornece instruções específicas de fixação.
Ligue a alimentação de 10...30 V DC e a saída de corrente 4...20 mA ao sistema compatível, consultando o datasheet para a pinagem, que não está reproduzida nos dados disponíveis.
Após a ligação, verifique a alimentação e confirme que a leitura da entrada analógica varia dentro do intervalo esperado; consulte o manual ou o datasheet do fabricante para procedimentos adicionais.

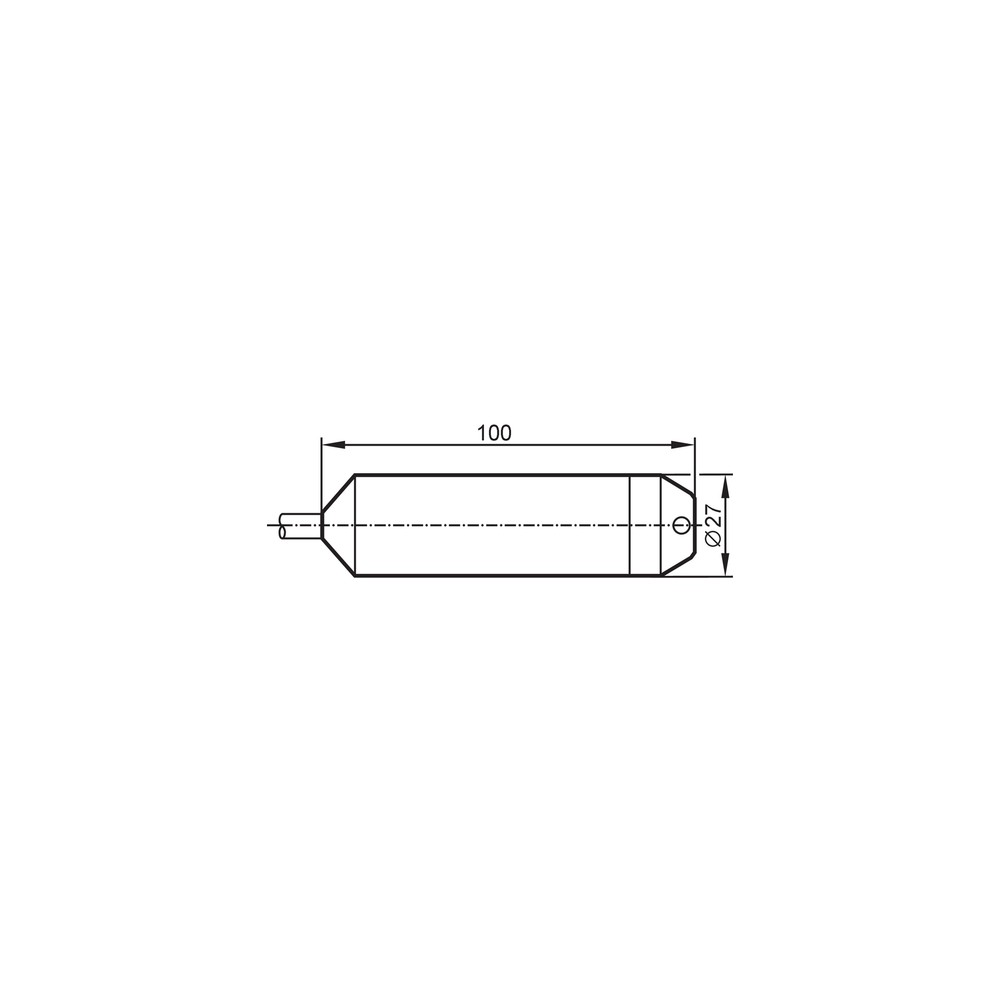

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura fica sem sinal ou fora do intervalo esperado.	Ausência de alimentação ou ligação incorreta no circuito de corrente.	Meça a alimentação nos terminais conforme o esquema do fabricante e confirme que está entre 10...30 V DC; confira a ligação usando a pinagem do datasheet.
A corrente de saída permanece abaixo do valor esperado ou o sinal não acompanha a pressão.	Carga do circuito acima do limite especificado ou entrada analógica incompatível com uma saída de corrente.	Confirme que a entrada do sistema aceita 4...20 mA e calcule/verifique a carga do circuito; a ficha informa até 700 Ω a 24 V.
A leitura apresenta erro em relação à condição do processo.	Pressão ou temperatura fora dos limites de medição e operação.	Compare a condição real do processo com a faixa de 0...1 bar e com o intervalo de temperatura de -10...50 °C.
O sinal é intermitente durante a operação.	Dano ou interrupção no cabo, ou conexão elétrica inadequada.	Inspecione o cabo de 15 m e as conexões quanto a cortes, esmagamento ou terminais soltos; confirme a continuidade com o equipamento desenergizado e procedimento adequado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PS3417 (PT-BR) (Datasheet) Desenho em escala IFM PS3417 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PS3417 e para que serve?

É um transmissor hidrostático submersível de pressão relativa para fluidos líquidos. Converte a pressão medida em um sinal analógico de corrente de 4...20 mA.

Que alimentação e entrada do controlador preciso para usar esse transmissor?

A alimentação deve estar entre 10...30 V DC e a entrada deve aceitar sinal de corrente 4...20 mA. A ficha não declara protocolo digital.

Ele serve para medir gases?

A ficha identifica fluidos líquidos como substâncias de aplicação; não confirma uso com gases. Para essa condição, consulte a IFM antes de especificar.

Posso usar o PS3417 com pressão acima de 1 bar?

Não como faixa nominal de medição: a faixa especificada termina em 1 bar. Os valores de resistência à pressão e de pressão de ruptura não ampliam a faixa de medição.

O sinal não aparece no CLP; o que devo verificar antes de trocar o transmissor?

Verifique primeiro se há alimentação de 10...30 V DC, se a entrada do CLP aceita 4...20 mA e se a ligação corresponde à pinagem do datasheet. Inspecione também o cabo e os terminais.

A leitura oscila ou não corresponde à pressão do processo; qual é a causa provável?

Uma possível causa é a operação fora da faixa de 0...1 bar ou dos limites de temperatura de -10...50 °C. Compare as condições reais com os dados de operação e confira a carga do circuito de corrente.

O que acompanha o produto: transmissor, cabo ou acessórios separados?

A ficha descreve o produto com cabo PUR de 15 m integrado. Não lista acessórios incluídos separadamente.

É um kit com controlador ou uma peça avulsa?

A ficha identifica uma unidade do transmissor por embalagem. Não informa controlador, fonte ou outros componentes como parte do conjunto.

Como devo instalar e ligar o cabo?

Instale o transmissor na aplicação submersível e conecte alimentação e saída conforme a pinagem oficial. Como a pinagem não está reproduzida nos dados disponíveis, consulte o datasheet antes de energizar.

Qual profundidade máxima de imersão o IP 68 permite?

A ficha informa grau IP 68, mas não especifica profundidade ou duração máxima de imersão. Consulte o datasheet ou a IFM para validar essas condições na aplicação.

GLOSSÁRIO TÉCNICO

Pressão hidrostática

Pressão associada à coluna de líquido e medida pelo transmissor submersível. (Ref.: tecnologia hidrostática)

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o produto. (Ref.: tipo de pressão relativa)

Sinal 4...20 mA

Saída analógica em corrente utilizada para transmitir a medição a uma entrada compatível. (Ref.: corrente da saída analógica 4...20 mA)

IP 68

Grau de proteção informado para o invólucro; a ficha disponível não especifica profundidade ou duração de imersão. (Ref.: grau de proteção IP 68)

BFSL

Referência empregada na especificação do desvio de linearidade. (Ref.: desvio de linearidade < 0,2 % da duração, BFSL)
