Transmissor de Nível IFM PS3407

Pré-visualizar: PS3407 IFM - Transmissor Nível IFM Medição Industrial 0-0,6bar 4-20mA 10m

PS3407 IFM - Transmissor Nível IFM Medição Industrial 0-0,6bar 4-20mA 10m

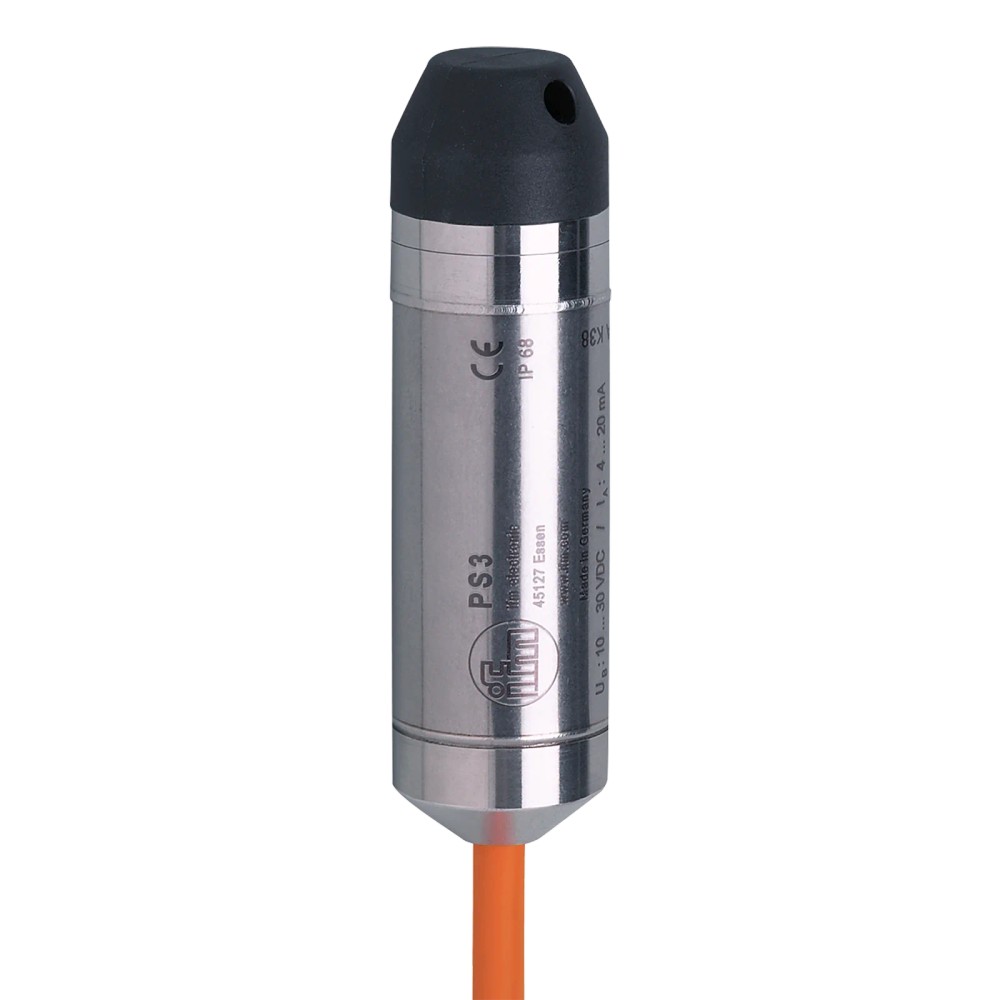

Imagem meramente ilustrativa

R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PS3407
EAN: 4021179236423
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PS3407 IFM - Transmissor Nível IFM Medição Industrial 0-0,6bar 4-20mA 10m"

Destaques do Produto

Faixa de medição

0...0,6 bar

Saída

Analógica, 4...20 mA

Cabo

PUR, 10 m

Proteção

IP 68

Alimentação

10...30 V DC

Temperatura do fluido

-10...50 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor Hidrostático de Pressão Submersível IFM PS3407, 0–0,6 bar, saída 4–20 mA, cabo PUR de 10 m

O IFM PS3407 é um transmissor hidrostático submersível para medir pressão relativa em fluidos líquidos. Foi especificado para uma faixa de 0 a 0,6 bar e fornece sinal analógico de 4 a 20 mA. Possui cabo PUR de 10 m e grau de proteção IP 68. A temperatura de operação indicada para o fluido é de -10 a 50 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Transmissor hidrostático de pressão submersível
Faixa de medição	0...0,6 bar (0...600 mbar; 0...60 kPa)
Tipo de pressão	Pressão relativa
Sinal de saída	Analógico, 4...20 mA
Conexão elétrica	Cabo PUR de 10 m, Ø 7,5 mm; isolamento dos fios em PVC
Grau de proteção	IP 68
Temperatura do fluido	-10...50 °C
Material do invólucro	Aço inoxidável 1.4571 (316Ti) e PA
Dimensões	Ø 27 mm; comprimento 100 mm
Tensão de operação	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição hidrostática submersível de pressão relativa em fluidos líquidos, dentro da faixa de 0...0,6 bar e da temperatura de fluido de -10...50 °C.
Aplicações industriais nas quais uma entrada analógica de 4...20 mA e alimentação de 10...30 V DC sejam compatíveis com o sistema de aquisição.
Instalações que possam utilizar o cabo PUR de 10 m e atender à carga máxima especificada de 700 Ω.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa de processo exceder 0...0,6 bar; a ficha não especifica uma faixa maior para este modelo.
Não selecionar para temperatura do fluido fora de -10...50 °C; esse é o intervalo informado para operação do fluido.
Não selecionar quando a entrada do sistema exigir um sinal diferente de 4...20 mA ou quando a alimentação disponível não estiver entre 10...30 V DC.
A ficha identifica o produto para fluidos líquidos; não o especifica para medição em gases.

APLICAÇÕES E USO

Aplicação declarada: uso industrial em fluidos líquidos, com medição hidrostática submersível de pressão relativa. Respeitar a faixa de 0...0,6 bar e a temperatura do fluido de -10...50 °C.
Possibilidade de uso inferida: monitoramento de nível em instalação líquida quando a pressão hidrostática esperada estiver dentro da faixa do transmissor e o sistema aceitar 4...20 mA. A ficha não declara uma aplicação específica de nível nem fornece dados de geometria do tanque ou densidade do fluido; validar esses fatores no projeto.
A instalação elétrica pode ser integrada a um sistema compatível com saída 4...20 mA, alimentação de 10...30 V DC e carga máxima de 700 Ω. A ficha não declara protocolo digital.

COMO ESCOLHER

Antes de comprar o Transmissor Hidrostático de Pressão Submersível IFM PS3407, 0–0,6 bar, saída 4–20 mA, cabo PUR de 10 m, verifique estes pontos:

Escolha o PS3407 quando

A aplicação for submersível, envolver fluido líquido e exigir medição de pressão relativa dentro de 0...0,6 bar, com saída 4...20 mA, alimentação de 10...30 V DC e cabo de 10 m.

Avalie outra faixa ou configuração quando

A pressão requerida ultrapassar 0,6 bar, a temperatura do fluido estiver fora de -10...50 °C, ou o controlador não aceitar sinal 4...20 mA. Consulte a ficha de outro modelo para confirmar os limites necessários.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PS3407	Código do modelo informado para identificação do produto.
Tipo de produto	Transmissor hidrostático de pressão submersível	Designação e aplicação do dispositivo.
Tecnologia	Hidrostática	Princípio de medição indicado na ficha.
Aplicação	Para aplicações industriais; fluidos líquidos	Aplicação declarada nos dados do produto.
Tipo de pressão	Pressão relativa	Referência da medição indicada pelo fabricante.

Faixa de medição
Alcance de medição	0...0,6 bar / 0...600 mbar / 0...8,7 psi / 0...240,9 inH2O / 0...60 kPa	Faixa nominal especificada em unidades alternativas.
Pressão de resistência	4 bar / 58 psi / 400 kPa	Valor de resistência à pressão informado na ficha; não confundir com a faixa de medição.
Pressão mínima de ruptura	4,8 bar / 70 psi / 480 kPa	Valor mínimo de pressão de ruptura indicado pelo fabricante; não representa faixa de operação.

Dados elétricos e saída
Tensão de operação	10...30 V DC	Intervalo de alimentação especificado.
Sinal de saída	Analógico, 4...20 mA	Tipo e intervalo da saída analógica.
Quantidade de saídas analógicas	1	Número de saídas indicado na ficha.
Carga máxima	700 Ω	Carga máxima permitida informada para a saída.
Proteção contra curto-circuitos	Sim	Proteção elétrica indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção elétrica indicada pelo fabricante.
Classe de proteção elétrica	III	Classe informada nos dados do produto.

Precisão e comportamento de medição
Repetibilidade	< 0,1 % de duração, para variações de temperatura < 10 K	Condição de temperatura e valor de repetibilidade informados na ficha.
Desvio de linearidade	< 0,2 % de duração (BFSL)	Desvio especificado com referência BFSL.
Desvio de características	< 0,5 % de duração (BFSL) / 1 % de duração	Valores e referência apresentados na ficha do fabricante.
Estabilidade ao longo do tempo	< 0,2 % de duração por ano	Variação temporal especificada.
Coeficiente de temperatura da amplitude	< ±0,2 % de duração / 10 K (0...50 °C)	Coeficiente especificado para o intervalo de referência indicado.
Coeficiente de temperatura do ponto zero	< ±0,2 % de duração / 10 K (0...50 °C)	Coeficiente especificado para o intervalo de referência indicado.

Condições ambientais e proteção
Temperatura ambiente	-10...50 °C	Intervalo de temperatura ambiente informado.
Temperatura do fluido	-10...50 °C	Limite de temperatura indicado para o fluido.
Temperatura de armazenamento	-30...80 °C	Intervalo especificado para armazenamento.
Grau de proteção	IP 68	Grau de proteção informado para o produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória conforme declaração fornecida na ficha.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato mecânico informado.
Dimensões	Ø 27 mm; comprimento 100 mm	Dimensões do corpo indicadas nos dados do produto.
Materiais de construção	Aço inoxidável 1.4571 (316Ti) e PA	Materiais declarados para a construção.
Peso	906,85 g	Peso informado no catálogo do produto.
Cor	Prateado e preto	Identificação visual informada no anúncio.

Conexão elétrica e cabo
Conexão elétrica	Cabo de 10 m, PUR, Ø 7,5 mm; isolamento dos fios em PVC	Comprimento, material e diâmetro do cabo e isolamento dos fios conforme ficha.
Cor do cabo	Laranja	Cor indicada no anúncio.

Outros dados de catálogo
MTTF	403 anos	Valor MTTF declarado nos dados do catálogo; não constitui garantia de vida útil individual.
NCM	9026.20.90	Código fiscal listado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; a ficha não informa protocolo digital.

Conexões

Elétrica Cabo PUR de 10 m, diâmetro de 7,5 mm, com isolamento dos fios em PVC. Alimentação de 10...30 V DC; saída analógica de 4...20 mA. Carga máxima especificada: 700 Ω. A ficha disponível não informa pinagem detalhada.

Processo Execução submersível para medição hidrostática em fluidos líquidos. A ficha disponível não informa rosca ou conexão mecânica de processo; não presumir conexão roscada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica compatível com corrente de 4...20 mA e alimentação de 10...30 V DC	✓	O sinal e a tensão estão dentro das especificações elétricas informadas; verificar também a carga total, limitada a 700 Ω.
Medição de pressão relativa em fluido líquido, dentro de 0...0,6 bar	✓	Corresponde ao tipo de pressão, aplicação e faixa de medição especificados.
Fluido entre -10 e 50 °C	✓	Esse é o intervalo de temperatura de fluido informado para o produto.
Sistema que requer protocolo digital em vez de sinal analógico	✗	O produto é especificado com saída analógica de 4...20 mA; não há protocolo digital indicado na ficha.
Pressão requerida acima de 0,6 bar	✗	A faixa de medição especificada termina em 0,6 bar.
Conexão de processo roscada com dimensão determinada	✗	A ficha disponível não especifica rosca nem conexão mecânica; a compatibilidade não pode ser confirmada sem documentação adicional.

INSTALAÇÃO

Como instalar o Transmissor Hidrostático de Pressão Submersível IFM PS3407, 0–0,6 bar, saída 4–20 mA, cabo PUR de 10 m

Confirme que a faixa requerida está dentro de 0...0,6 bar e que o fluido e a temperatura de operação correspondem às especificações do produto.
Verifique no desenho dimensional o formato e as dimensões do corpo antes de preparar o local de instalação.
Instale o transmissor de forma submersível na posição prevista para a medição hidrostática; a ficha disponível não especifica uma rosca ou conexão mecânica de processo.
Roteie o cabo PUR de 10 m sem aplicar esforços que possam danificar o cabo ou o dispositivo; siga os procedimentos aplicáveis à instalação industrial.
Conecte a alimentação dentro de 10...30 V DC e a saída analógica de 4...20 mA ao sistema compatível, respeitando a carga máxima de 700 Ω.
Após a instalação, confira a leitura e a corrente no circuito e compare a resposta com as condições reais do processo e a faixa configurada no sistema.

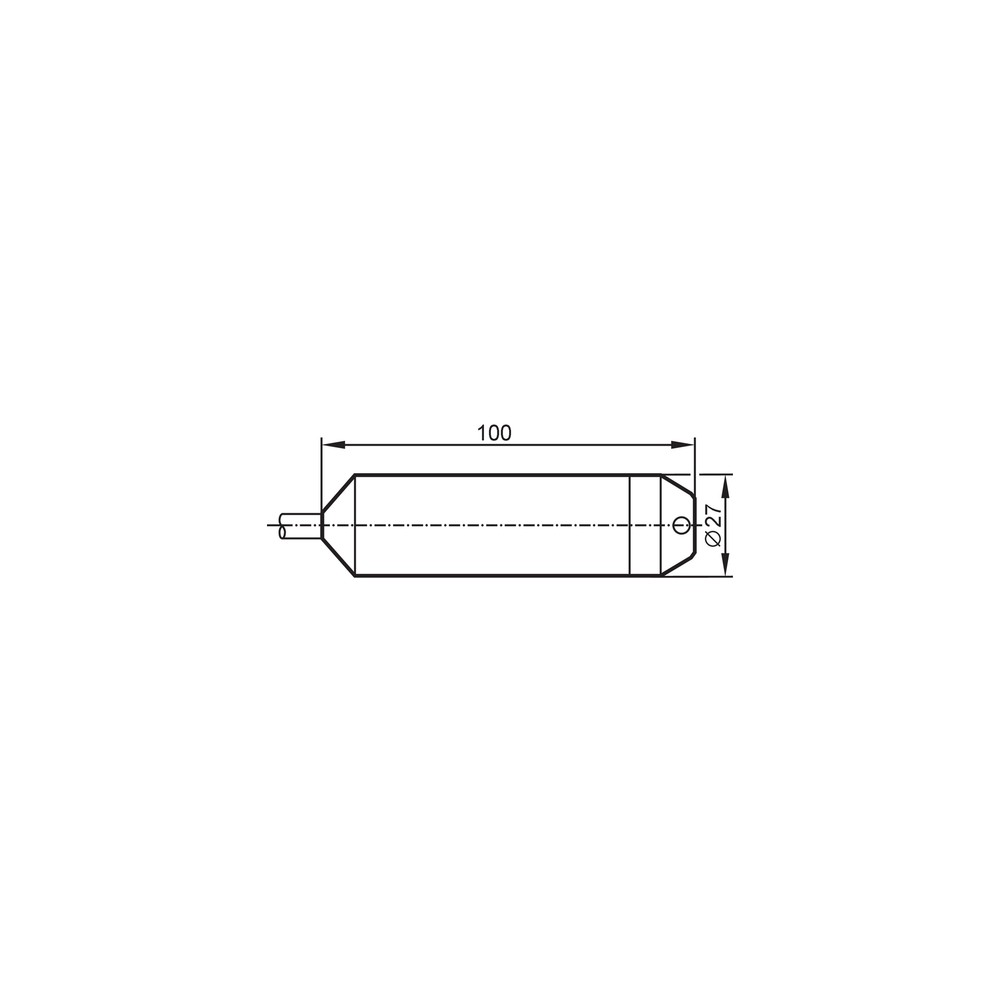

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A corrente de saída permanece fora do intervalo esperado de 4...20 mA.	Alimentação fora de 10...30 V DC, circuito aberto ou carga total acima do limite especificado.	Meça a tensão de alimentação, inspecione a continuidade do circuito e confirme que a carga conectada não excede 700 Ω.
A leitura do sistema não acompanha a pressão aplicada.	Configuração incorreta da entrada analógica ou incompatibilidade entre o sinal configurado no controlador e a saída de corrente do transmissor.	Confirme que a entrada do sistema está configurada para 4...20 mA e compare a corrente medida no circuito com a leitura exibida.
A medição apresenta desvio em relação ao processo.	Condição de processo fora da faixa de 0...0,6 bar ou da temperatura de fluido de -10...50 °C.	Verifique a pressão e a temperatura reais do fluido e compare-as com os limites especificados.
O transmissor não fornece sinal após a ligação elétrica.	Ligação incorreta, inversão de condutores ou falta de alimentação; a ficha disponível não apresenta pinagem detalhada.	Confirme a tensão de alimentação e consulte a documentação oficial do modelo para identificar os condutores antes de alterar a ligação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PS3407-01 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PS3407 e para que serve?

É um transmissor hidrostático submersível para medir pressão relativa em fluidos líquidos. Converte a medição em um sinal analógico de 4...20 mA.

Com quais sinais e alimentação ele trabalha?

A saída é analógica de 4...20 mA e a tensão de operação é de 10...30 V DC. A carga máxima especificada é 700 Ω.

O cabo de 10 metros acompanha o transmissor?

A ficha descreve o produto com cabo PUR de 10 m e isolamento dos fios em PVC. Ela informa uma peça por embalagem, mas não lista acessórios adicionais.

Ele serve para medir pressão acima de 0,6 bar?

Não para uma faixa de medição acima do limite especificado: o PS3407 tem alcance de 0...0,6 bar. Para outra faixa, confirme um modelo cuja ficha cubra a pressão requerida.

Posso usar este modelo para gases?

A ficha especifica aplicação em fluidos líquidos e não declara uso em gases. Confirme com o fabricante a adequação antes de aplicar em outro meio.

A saída está sem sinal; o que devo conferir antes de substituir o sensor?

Confira a alimentação de 10...30 V DC, a continuidade do circuito e a configuração da entrada para 4...20 mA. Verifique também se a carga do circuito não excede 700 Ω.

A leitura fica fixa ou não acompanha a pressão; o que pode estar acontecendo?

Uma configuração incompatível da entrada analógica ou um problema no circuito pode impedir a leitura correta. Meça a corrente no circuito e compare-a com a leitura do controlador.

Como escolho entre o PS3407 e outro transmissor?

Escolha o PS3407 quando a aplicação exigir medição submersível de pressão relativa até 0,6 bar e saída 4...20 mA. Se a faixa, a temperatura do fluido ou o tipo de sinal necessário forem diferentes, compare esses requisitos com a ficha de outro modelo.

O que preciso observar na instalação elétrica?

Use alimentação de 10...30 V DC e uma entrada compatível com 4...20 mA, mantendo a carga total em até 700 Ω. Consulte a documentação oficial para a identificação dos condutores, pois a pinagem não consta nos dados disponíveis.

O produto tem conexão roscada de processo?

A ficha disponível não especifica uma conexão roscada nem outra dimensão de conexão mecânica. Verifique o desenho e a documentação do fabricante antes de definir a montagem.

GLOSSÁRIO TÉCNICO

Pressão hidrostática

Pressão associada à coluna de fluido usada na medição submersível. (Ref.: tecnologia hidrostática; aplicação submersível.)

Pressão relativa

Pressão medida em relação a uma referência de pressão, conforme o tipo declarado para o transmissor. (Ref.: tipo de pressão: pressão relativa.)

Sinal 4...20 mA

Saída analógica de corrente utilizada para transmitir a medição ao sistema de aquisição. (Ref.: sinal de saída: 4...20 mA.)

Grau de proteção IP 68

Classificação de proteção indicada para o invólucro do produto. (Ref.: grau de proteção: IP 68.)

Carga máxima

Limite de carga elétrica especificado para a saída do transmissor. (Ref.: carga máxima: 700 Ω.)
